Vỏ bảo vệ cho Racebox Micro

Cảnh báo: Việc lắp ráp yêu cầu bạn có kiến thức cơ bản về hàn điện và kỹ thuật điện.

Tính năng:

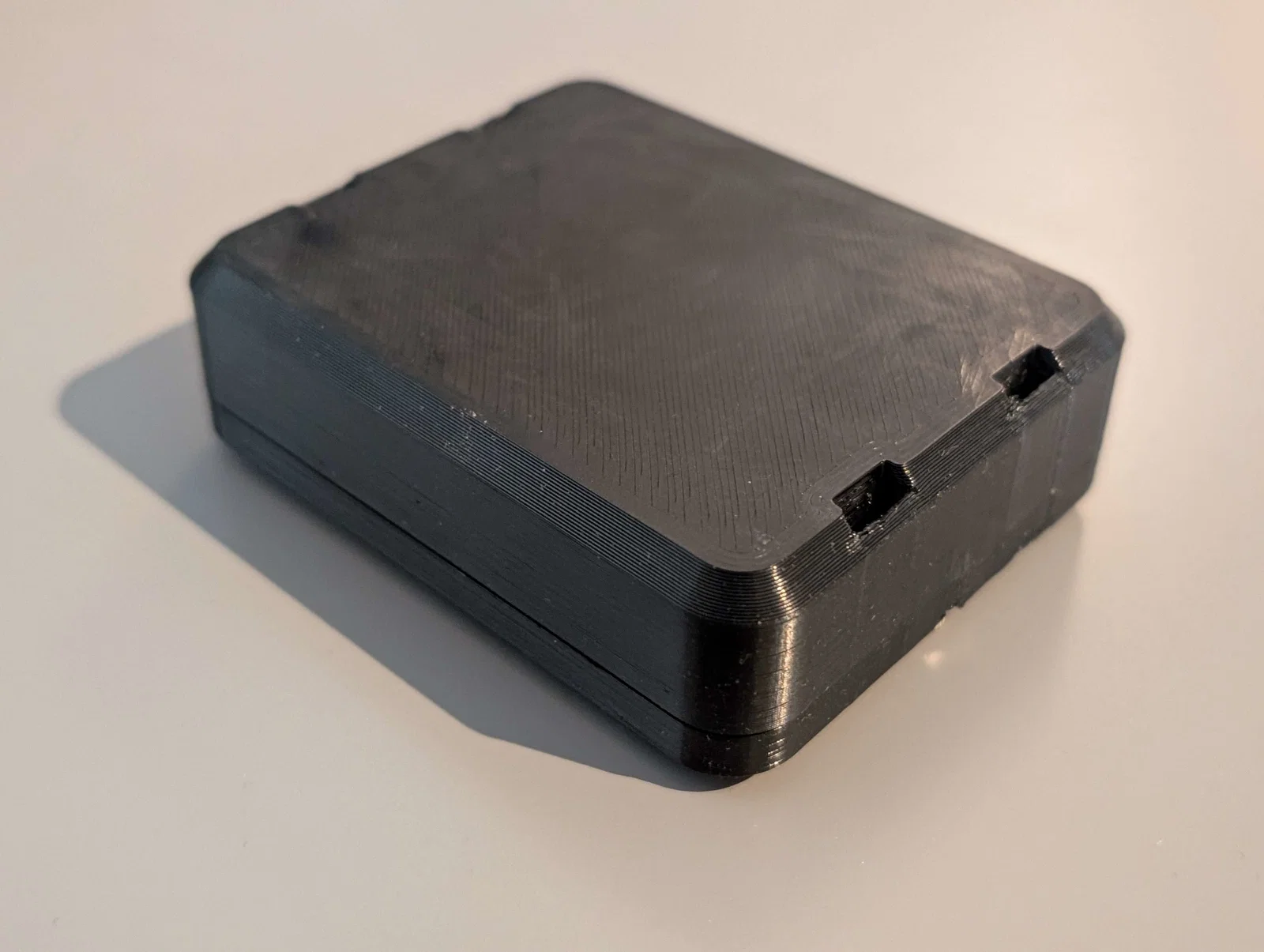

• Kích thước 78 x 63 x 24 mm (nhỏ gọn hơn Racebox Mini S với kích thước 82 x 72 x 25 mm).
• Chứa được hai viên pin 16340. Khi dùng 2 viên 900mAh, tổng dung lượng đạt 1800mAh. Mức này cao hơn khoảng 50% so với Racebox Mini S. Với 1800 mAh, mình ước tính thời gian chờ khoảng 1.5 năm hoặc 30 giờ hoạt động liên tục.

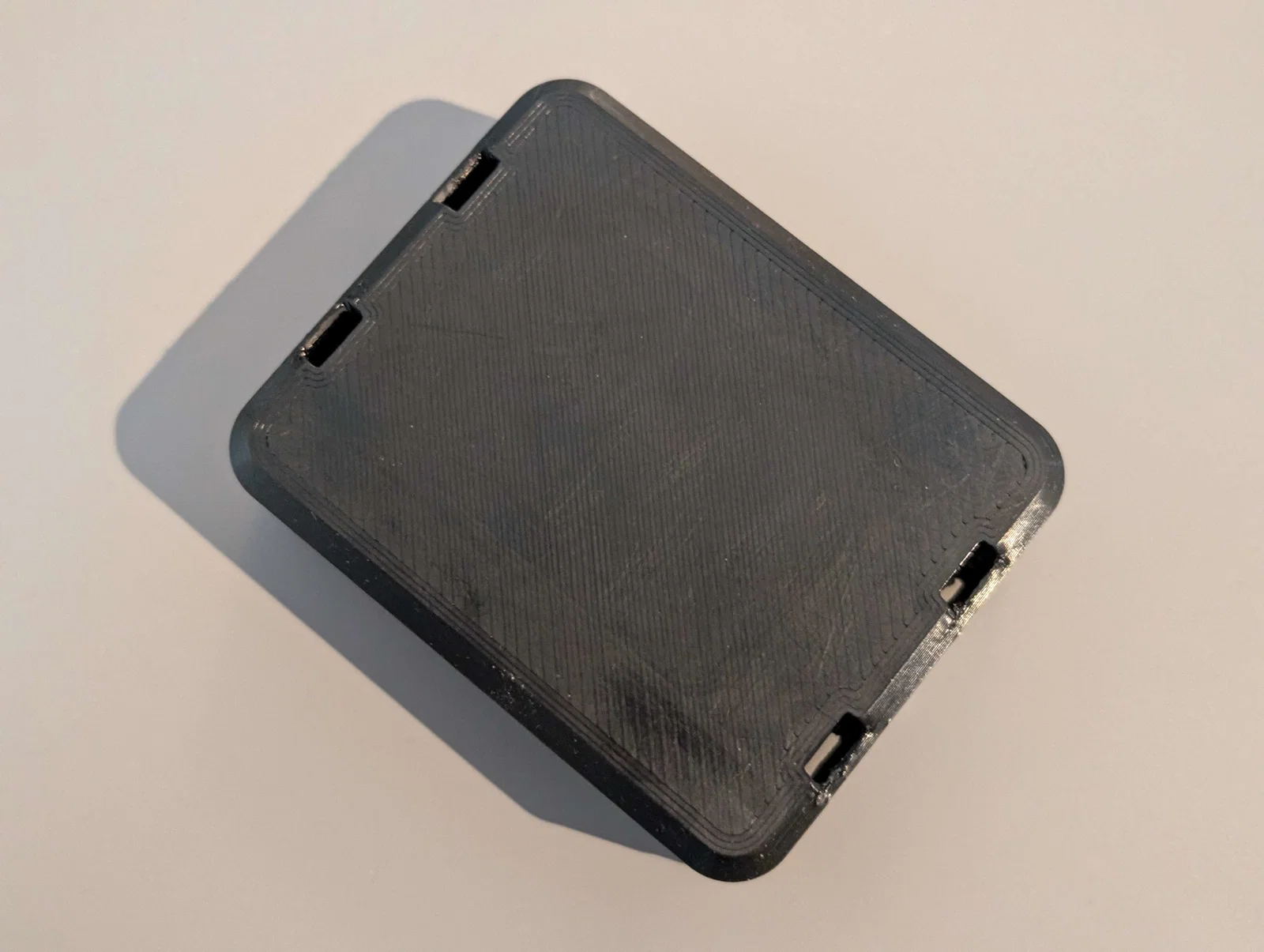

• Khả năng kháng nước cải tiến: Thiết kế mặc định đã đủ chống mưa nhẹ, bạn có thể dán băng dính quanh mép để tăng độ kín.
• Đóng nắp bằng 2 ốc vít, hoặc dùng dây rút (zip tie). Hoặc kết hợp cả hai.

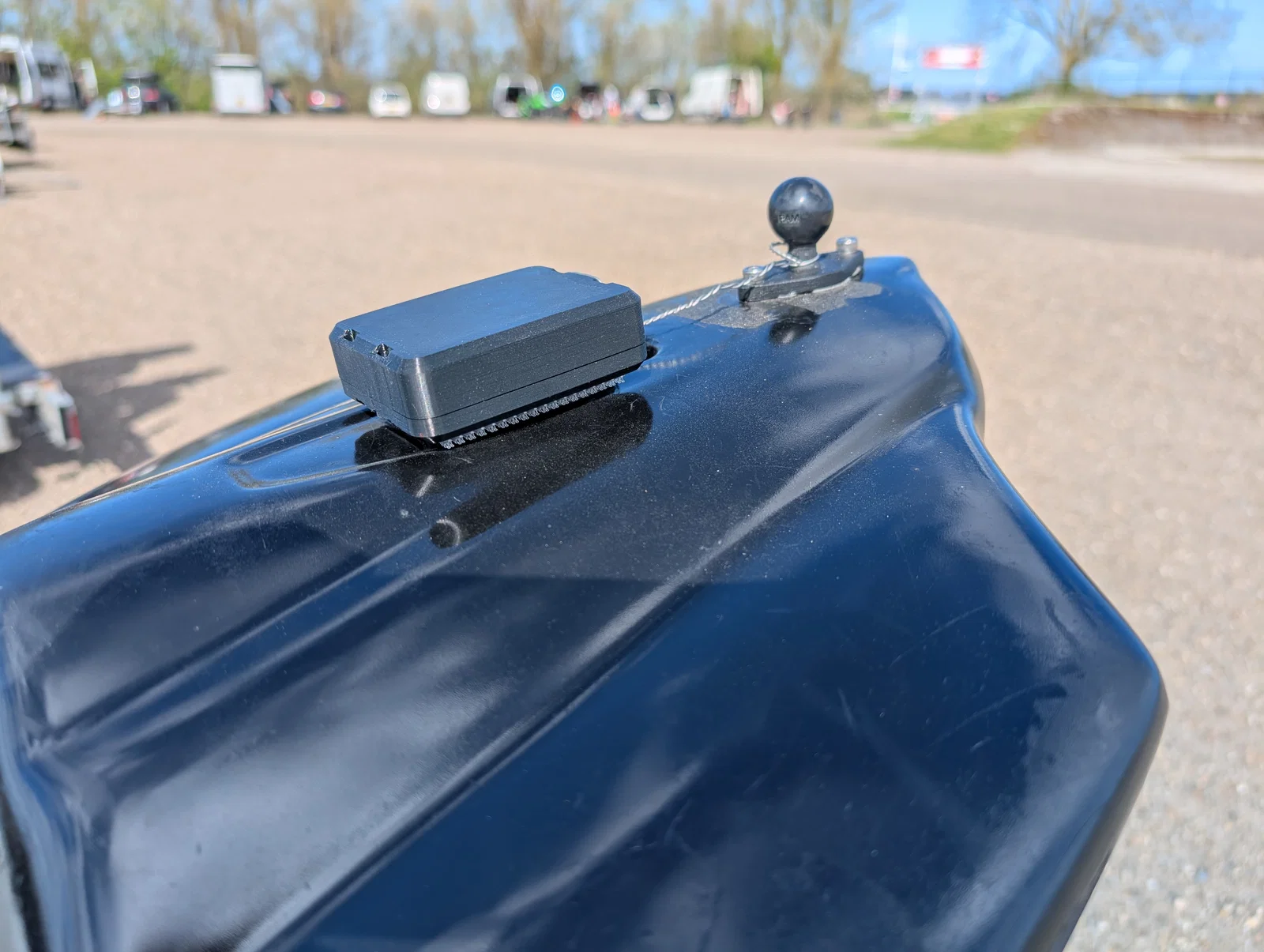

• Các lỗ ở hai bên có thể dùng để xỏ dây bảo hiểm hoặc dây rút quấn quanh thân máy. Bạn có thể dùng 2 lỗ cho dây rút và 1-2 lỗ cho dây bảo hiểm.

Nhược điểm so với các giải pháp khác:

• Không có cổng USB để sạc nhanh. Bạn phải tháo 2 ốc vít hoặc cắt dây rút nếu đã cố định. Ngoài ra, nếu để vỏ trong xe hơi, có thể không cần vặn ốc để đậy nắp.

Phần cứng cần chuẩn bị:

• 2x M3 heat insert (ren 3mm, dài 5mm, đường kính 4mm)
• 2x ốc M3x8: loại đầu dù (button head) hay đầu trụ (socket cap) đều dùng được
• Băng dính hai mặt (ví dụ: 3M VHB)
• 4x lò xo tiếp điểm pin 18650 (ví dụ)

Công cụ:

• Máy in 3D
• Mỏ hàn điện
• Tua vít

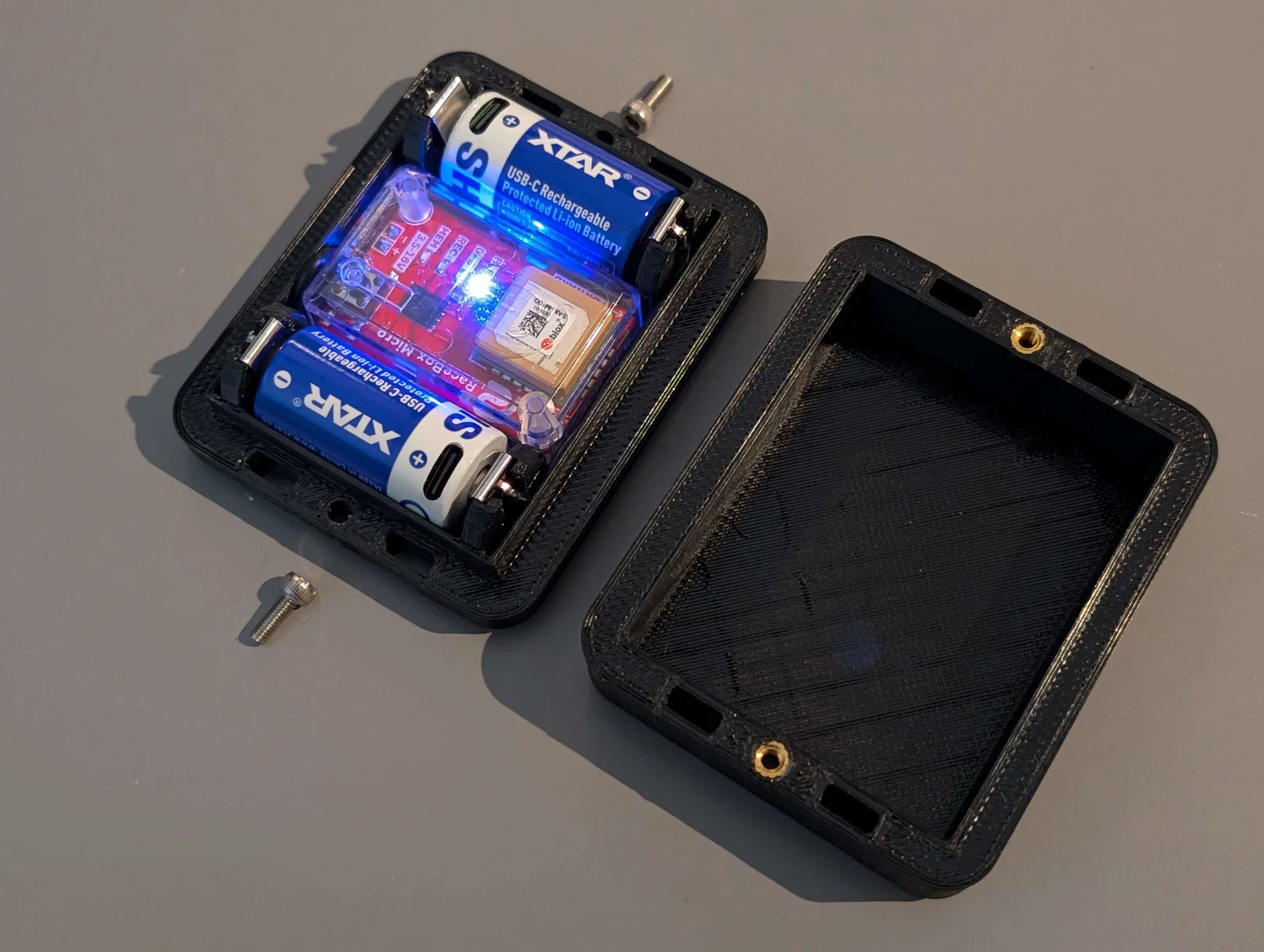

Lắp ráp:

• Gắn hai M3 heat insert vào phần nắp.
• Dán 2 dải băng keo VHB mỏng (rộng khoảng 2-3mm) lên Racebox Micro và đặt nó vào phần dưới của vỏ case.
• Hàn các tiếp điểm pin sao cho chúng được kết nối nối tiếp.

Lưu ý:

• Khi trời mưa lớn, hãy dán băng dính xung quanh mép để làm kín hoàn toàn.
• Nếu bạn mua pin 16340 có tích hợp cổng sạc USB, đừng sạc chúng khi vẫn còn nằm trong case.

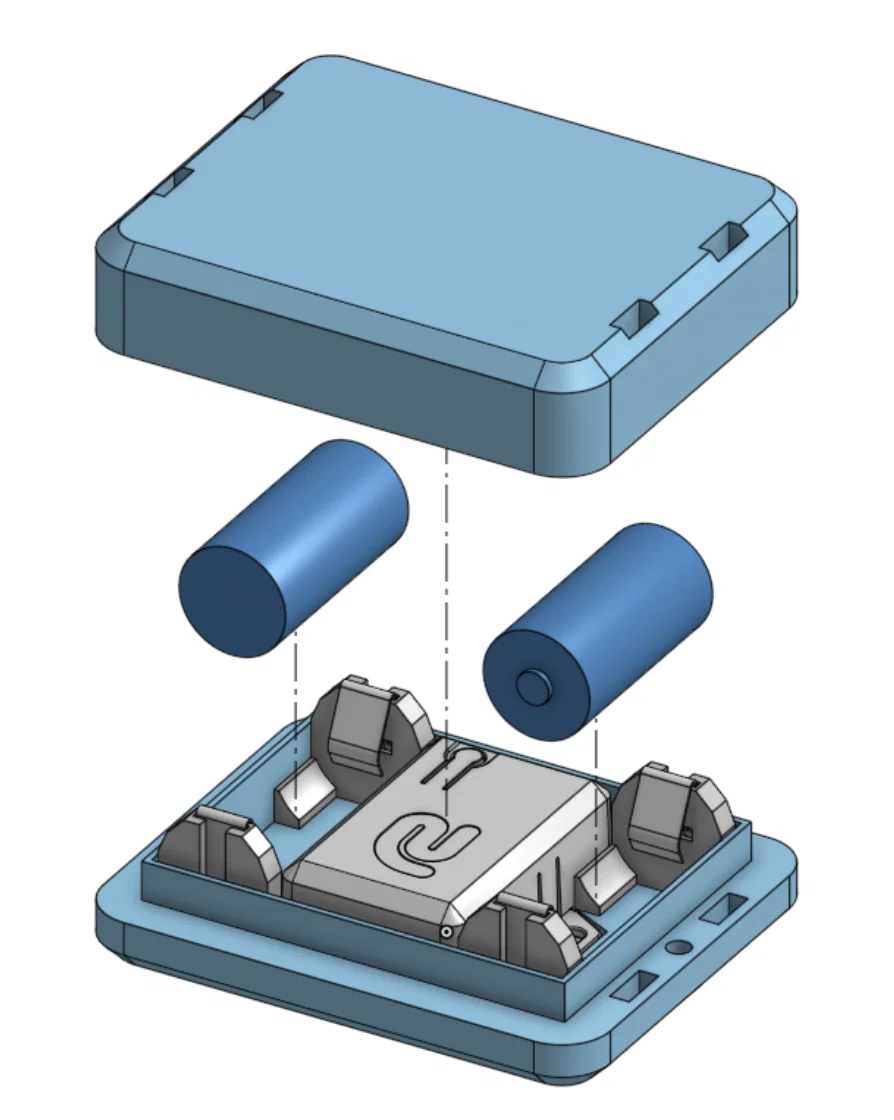

Nguồn CAD
