Ốp bên và bát gắn tủ Rack 19 inch cho Behringer X-Touch

Hai ốp bên gốc của Behringer X-Touch quá rộng để đặt vừa tủ rack tiêu chuẩn 19" với kích thước trong là 450mm, và chúng cũng không có cách nào để bắt vít cố định lên thanh ray.

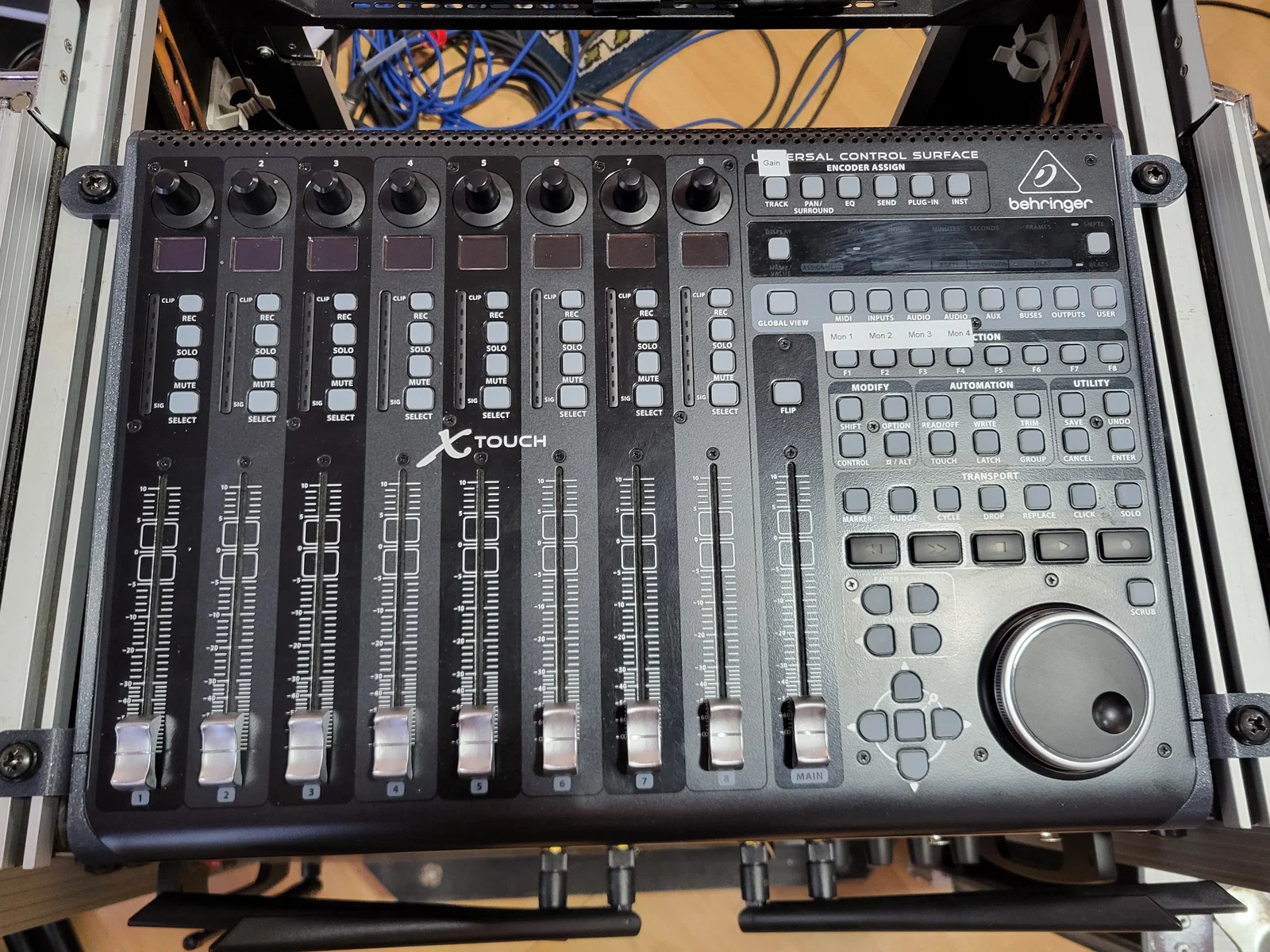

Mẫu thiết kế này giúp thu gọn phần ốp bên đáng kể, cho phép mixer vừa vặn trong khoảng rộng 450mm (tính cả bát gắn và ốc đầu chảo), đồng thời có thể gắn trực tiếp lên thanh ray bằng các bát đi kèm.

Cá nhân mình thấy các ốp bên này nhìn cũng đẹp hơn hẳn so với hàng gốc vì chúng bớt cồng kềnh.

In ấn

Hai ốp bên được chia làm hai phần để có thể in vừa trên bàn in i3 Mk4 tiêu chuẩn.
Lưu ý: Các bên không giống hệt nhau vì chúng có phần gờ ở mặt tiếp giáp với mixer.

Phần ốp trên

Xoay mẫu 35 độ để đặt vừa vặn trên bàn in của mình.
Tùy chọn: Điều chỉnh góc infill theo số độ bạn đã xoay mẫu (trong trường hợp này là 80 độ) để bề mặt hoàn thiện vẫn đạt 45 độ so với đường biên (perimeters).
Nên sử dụng brim, vì do kích thước mẫu lớn nên các góc rất dễ bị cong vênh.

Hãy đảm bảo mặt ngoài úp xuống bàn in. Hai hốc cho đầu ốc và phần gờ phải hướng lên trên.

Phần ốp dưới

Mình khuyên bạn cũng nên dùng brim ở đây, vì khớp nối đuôi én (dovetail joint) có các góc khá sắc nhọn, dễ bị cong vênh nếu không cẩn thận.

Đặt mặt phẳng bên ngoài úp xuống bàn in.

Bát gắn (Brackets)

Để đạt độ bền tối đa, các bát gắn nên được in nằm nghiêng (khe bắt vít nằm ngang).
Các bát gắn giống hệt nhau nên bạn có thể in bốn cái giống nhau.

Phần cứng cần thiết

• 4 ốc M4x15 (để xuyên qua bát gắn và ốp bên)
• 2 ốc M4x10 (lỗ ốc giữa, chỉ dùng để gắn ốp)

Nếu bạn không có ý định gắn mixer vào tủ rack và không dùng bát, bạn chỉ cần sáu ốc M4x10 là đủ.

Lắp ráp

Gắn phần ốp trên lớn trước, dùng bát gắn và ốc M4x15 cho lỗ phía sau, còn lỗ ở giữa chỉ dùng ốc M4x10.

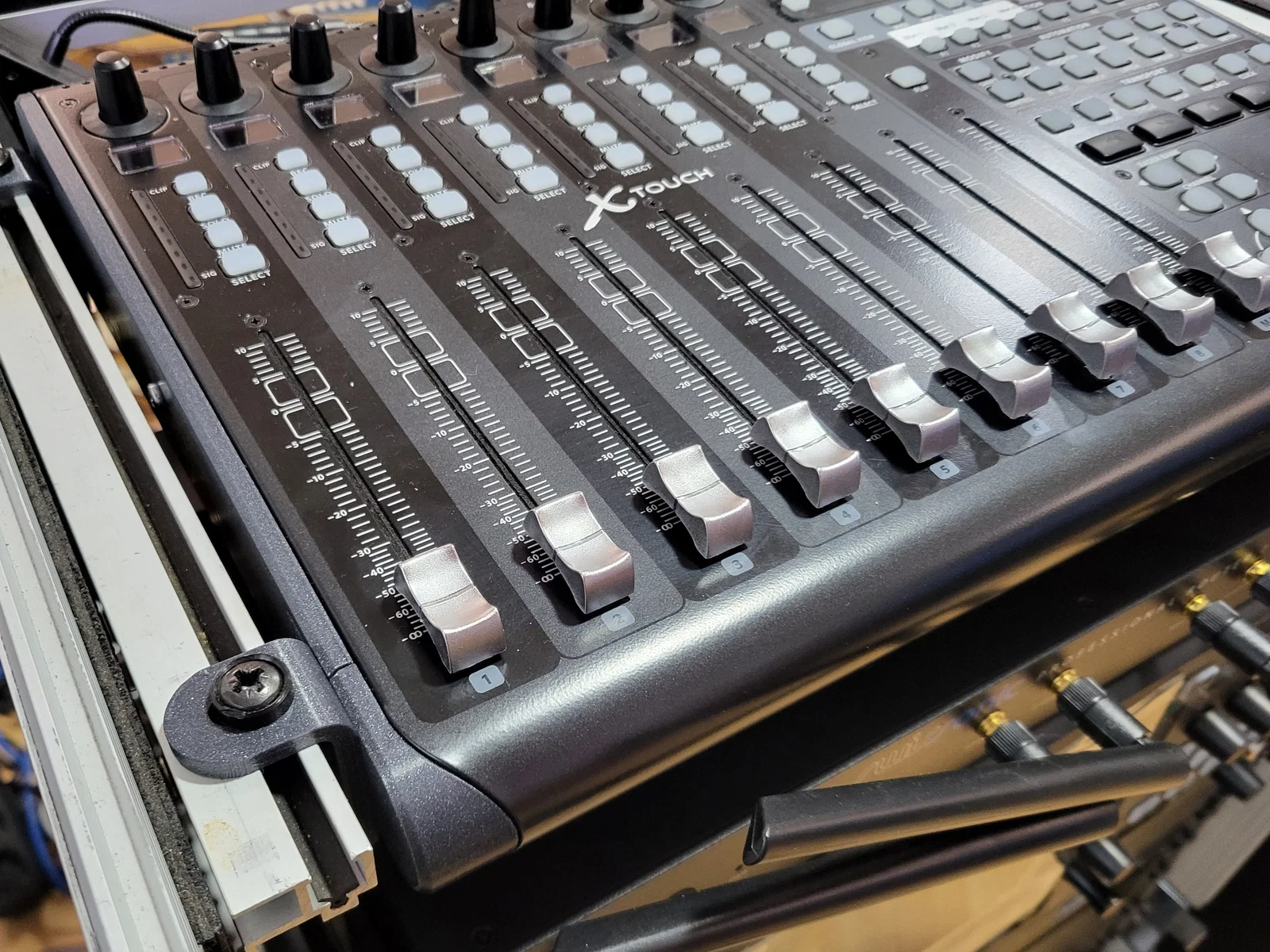

Sau đó, gắn phần ốp cong phía trước bằng bát gắn và ốc M4x15.

Bạn có thể tùy chỉnh góc độ tùy ý bằng cách sử dụng các lỗ bắt vít khác nhau trên bát gắn.
