Giá đỡ cuộn nhựa cho Dry Box - nhỏ gọn, chính xác

Lưu ý: Nếu bạn có thể in bằng nhựa ABS, mình khuyên bạn nên sử dụng phiên bản này thay thế nhé:

Hãy sử dụng và tùy chỉnh file OpenSCAD nhé! Khả năng rất cao là loại cuộn nhựa của bạn sẽ cần phải điều chỉnh kích thước đấy.

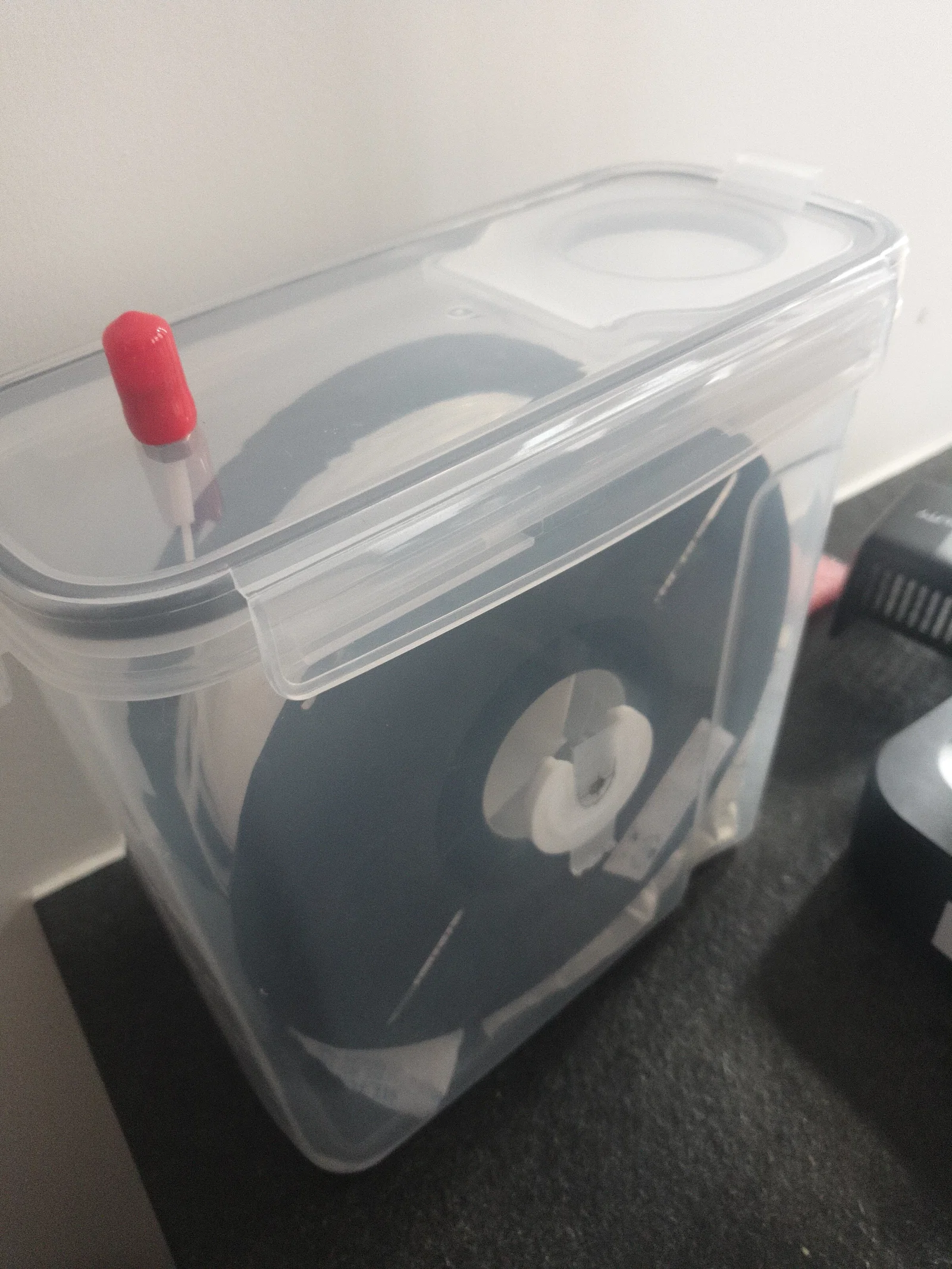

Tiêu chí của mình khi làm hộp chống ẩm (dry box) là:

• Khoan lỗ ít nhất có thể để đảm bảo độ kín hơi tối đa.
• Tiết kiệm tối đa lượng nhựa in. Tại sao phải tốn nhiều khi mình có thể làm ít hơn, đúng không nào?

Sau khi tham khảo vài mẫu, mình tìm được một kiểu rất ưng ý. Tuy nhiên, phần ốc vít lại quá to so với cái hộp mình mua, mà nếu làm ngắn lại thì nó lại bị hẹp quá, không vừa với cuộn nhựa của mình.

Vậy nên mình quyết định tự thiết kế một giá đỡ riêng. Sau vài lần thử nghiệm, mình đã tìm ra thiết kế ưng ý dù vẫn hơi lỏng một chút.

Vật liệu cần dùng:

• Băng keo trong (Scotch tape) để đánh dấu và tăng dần đường kính (cho vừa vặn hơn).
• Keo nến (Hot glue).
• Hộp kín hơi. Mình đang dùng loại này: https://www.temu.com/goods.html?goods_id=601099779440746, thực ra thì nó hơi hẹp một chút so với loại cuộn nhựa có đường kính ngoài 200mm và rộng 60mm.
• Vòng bi 608.
• Bút chì để đánh dấu vị trí lắp đặt.

Hướng dẫn:

1. Đo kích thước cuộn nhựa và điều chỉnh thông số trong file OpenSCAD. Bạn cũng nên đo lại vòng bi để điều chỉnh đôi chút nếu chất lượng vòng bi hơi kém.
2. In các bộ phận ra. Bạn cần in 2 giá đỡ cuộn và 2 đế gắn.
3. Lắp ráp giá đỡ và đế gắn. Nếu thấy hơi lỏng, cứ quấn thêm băng keo vào cho đến khi vừa ý nhé.

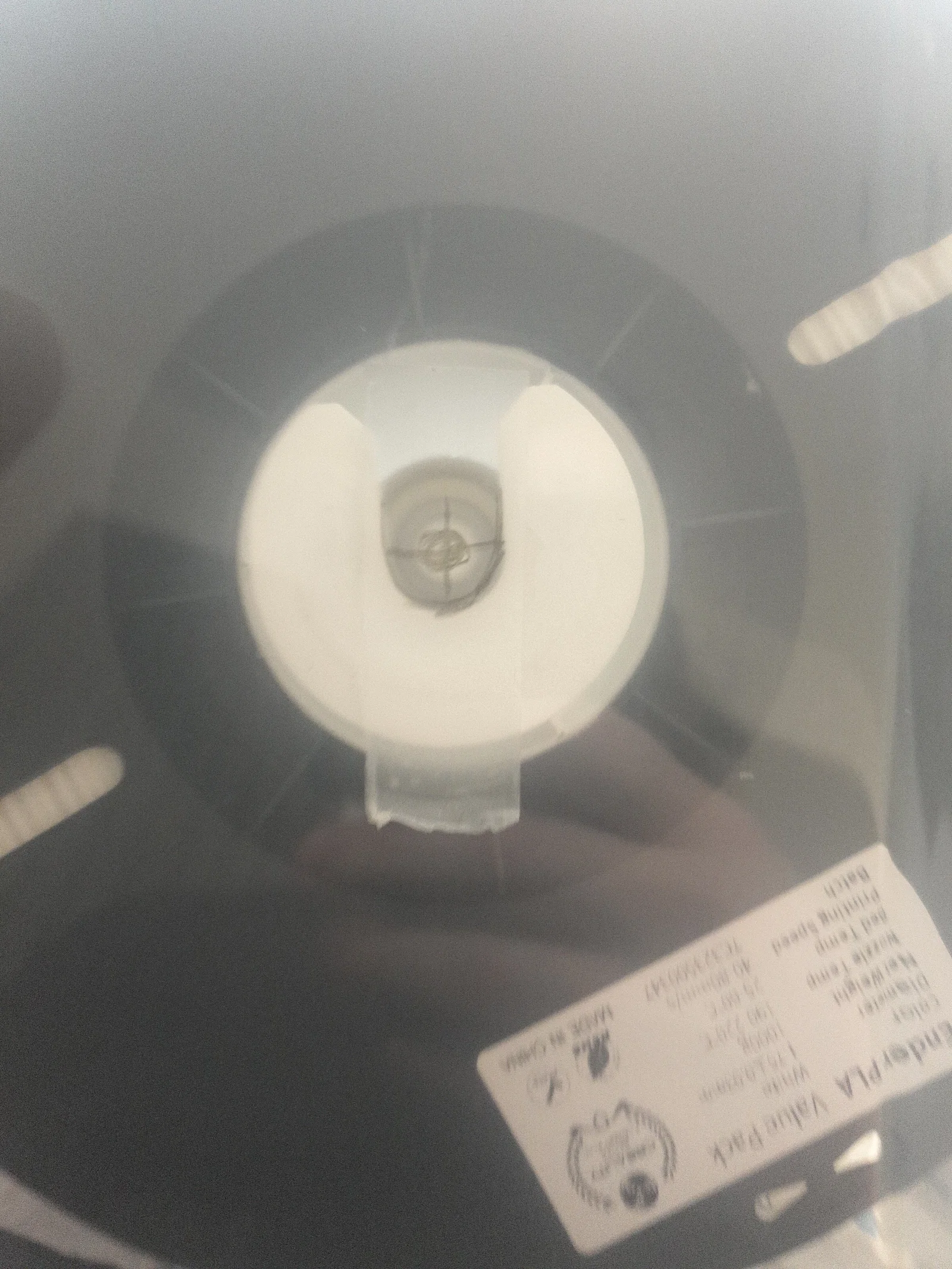

4. Đặt vào trong hộp và điều chỉnh vị trí cho đến khi thấy hợp lý. Sau đó dán băng keo ở bên ngoài hộp ngay vị trí tâm của các đế gắn và đánh dấu lại bằng bút chì.
5. Tháo rời các bộ phận ra. Dùng súng bắn keo nến vào các đế gắn. Cẩn thận dán chúng vào trong hộp. Khi xong rồi, hãy để keo khô qua đêm nhé.

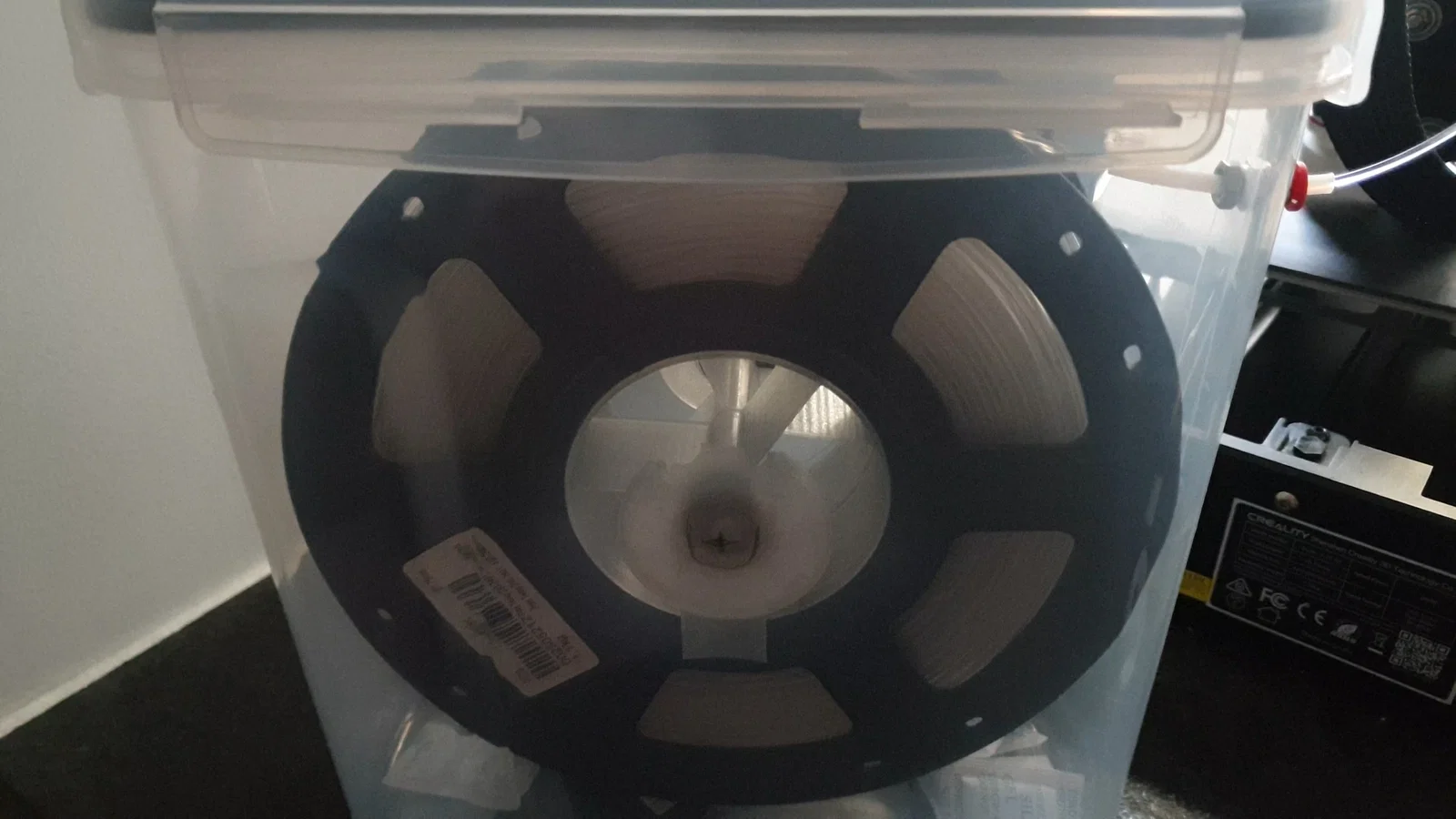

6. Xong rồi! Đặt cuộn nhựa vào nhẹ nhàng và đóng hộp lại thôi.
