Bộ tạo vòng kẹp trục (Parametric shaft collar) tùy chỉnh kích thước

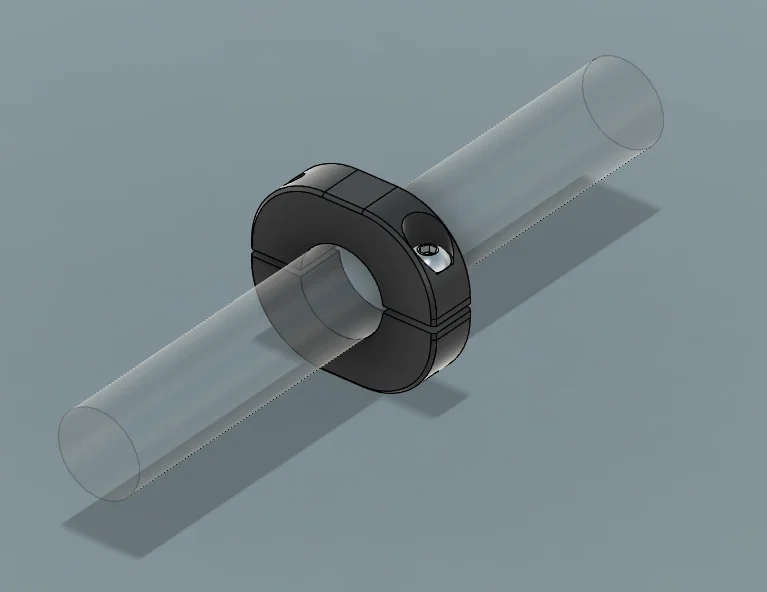

Đây là trình tạo tham số để in các loại vòng kẹp trục (shaft collar) cho trục máy, bu lông, v.v. Các loại vòng kẹp rẻ tiền sử dụng ốc vít định vị (set screw) thường làm hỏng bề mặt trục, trong khi các loại vòng kẹp kim loại hai mảnh lại khá đắt đỏ dù cấu tạo đơn giản. Các file STL cho những kích thước trục phổ biến đã được bao gồm với độ hở (clearance) 0.2mm ở đường kính trong. Vì đây không phải là chi tiết hình tròn, đường kính ngoài thể hiện vùng hở để tránh va chạm với các bộ phận khác. Tất cả file STL cung cấp đều có độ dày 7.5mm. | Đường kính trong danh nghĩa (mm) | Đường kính trong thực tế (mm) | Đường kính ngoài để tạo độ hở (mm) | Chiều dài ốc M3 (mm) | Độ dày (mm) | | :--- | :--- | :--- | :--- | :--- | | 3 | 3.2 | 21.7 | 10 | 7.5 | | 3.175 (1/8") | 3.375 | 21.9 | 10 | 7.5 | | 4 | 4.2 | 22.9 | 10 | 7.5 | | 5 | 5.2 | 24 | 12 | 7.5 | | 6 | 6.2 | 25.1 | 12 | 7.5 | | 6.35 (1/4") | 6.55 | 25.1 | 12 | 7.5 | | 8 | 8.2 | 27.3 | 12 | 7.5 | | 10 | 10.2 | 29.5 | 14 | 7.5 | | 12 | 12.2 | 31.7 | 14 | 7.5 | | 12.7 (1/2") | 12.7 | 32.4 | 14 | 7.5 | ### Các thông số Bạn có thể tùy chỉnh các thông số sau: Đường kính trong danh nghĩa Kích thước mũi khoan tạo ren (mặc định 2.6mm) Đường kính lỗ hở cho ốc (mặc định 3.2mm) Đường kính đầu ốc (mặc định 5.7mm) Chiều cao đầu ốc (mặc định 3mm) Khoảng cách giữa hai nửa (mặc định 1mm) * Độ dày (mặc định 7.5mm) ### Hướng dẫn Để đạt kết quả tốt nhất, hãy in theo hướng mặc định với 5+ thành (walls) và độ phủ (infill) 100%. Kích thước mũi khoan tạo ren có thể cần điều chỉnh tùy thuộc vào dung sai máy in, nhưng việc khoan lại sau khi in bằng mũi khoan 2.5mm (cho ốc M3) sẽ dễ dàng và chắc chắn hơn.
