Bộ sưởi buồng in cho Flashforge AD5X

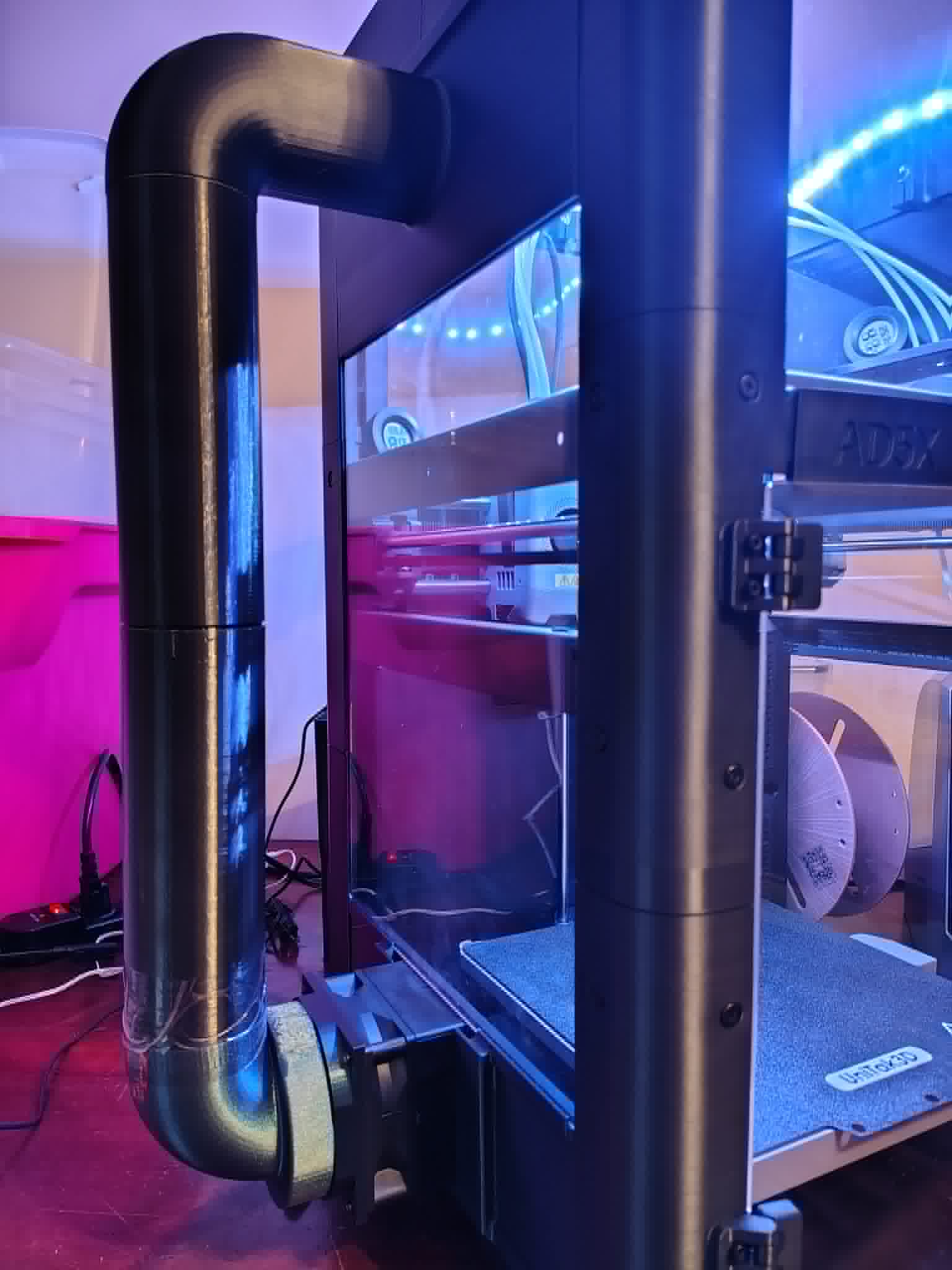

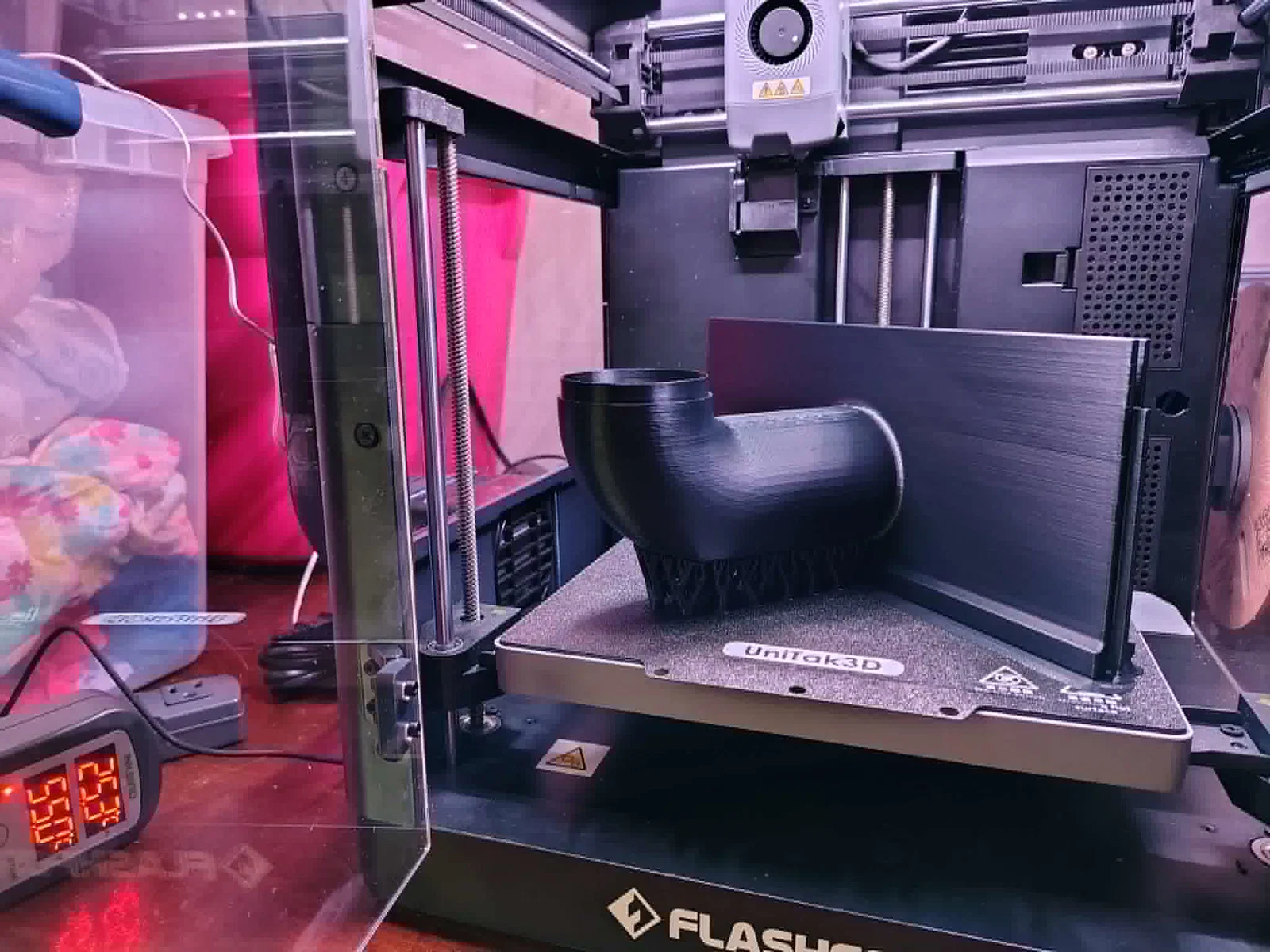

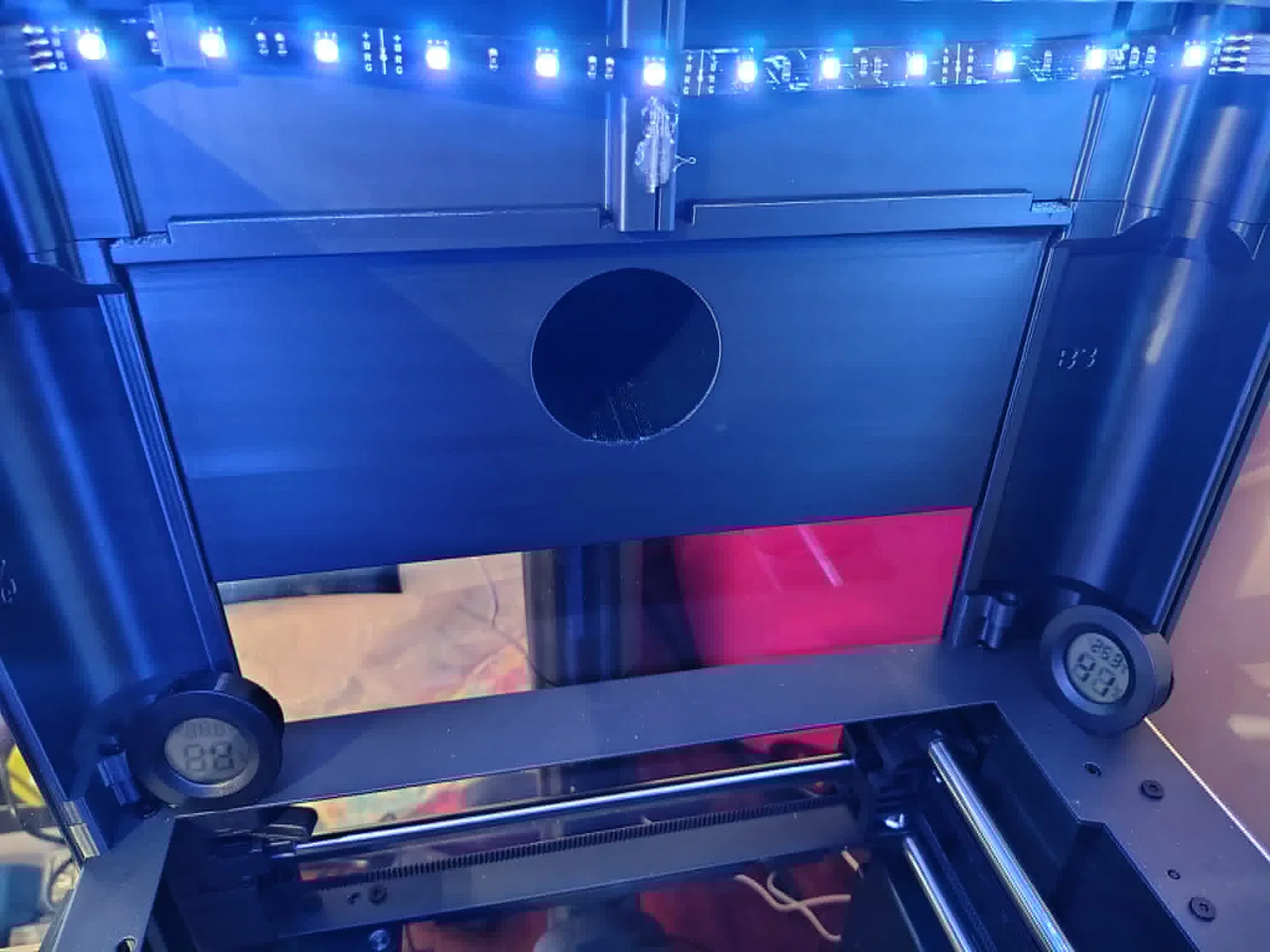

Đây là bộ sưởi buồng in mà mình đã thiết kế cho máy Flashforge AD5X bằng phần mềm Fusion. Mình tự đo đạc kích thước từ lồng chắn của mình, mua một bộ sưởi rồi bắt tay vào làm. Mức độ vừa vặn có thể khác nhau tùy vào sai số của bộ sưởi, tấm acrylic và dung sai của lồng chắn. Tất cả các bộ phận đều có thể in trực tiếp bằng máy AD5X.

Bạn cần chuẩn bị một bộ sưởi PTC 600W giá khoảng 31 đô la và in các linh kiện từ các file ở đây. Thiết kế này yêu cầu bạn phải có sẵn lồng chắn chính hãng từ Flashforge. Phần ống có độ hở 0.010 inch ngoài trừ phần bộ sưởi trượt vào. Mình sử dụng bộ điều khiển nhiệt độ kỹ thuật số (Digital Temperature Controller 2-Stage Outlet) để tự động kiểm soát nhiệt độ.

Yêu cầu: Bộ sưởi PTC 600 watt: https://a.co/d/00S2NPfp

Tùy chọn: Bộ điều nhiệt (thermostat): https://a.co/d/00AxExph

Mình nhận thấy đầu dò nhiệt độ trên bộ điều khiển Inkbird ITC-308 của mình nhạy hơn nhiều so với các loại nhiệt kế/ẩm kế rẻ tiền mà mọi người thường để trong máy in 3D. Mình không biết loại nào chính xác hơn cũng như không chắc vị trí nào là tối ưu để đặt đầu dò.

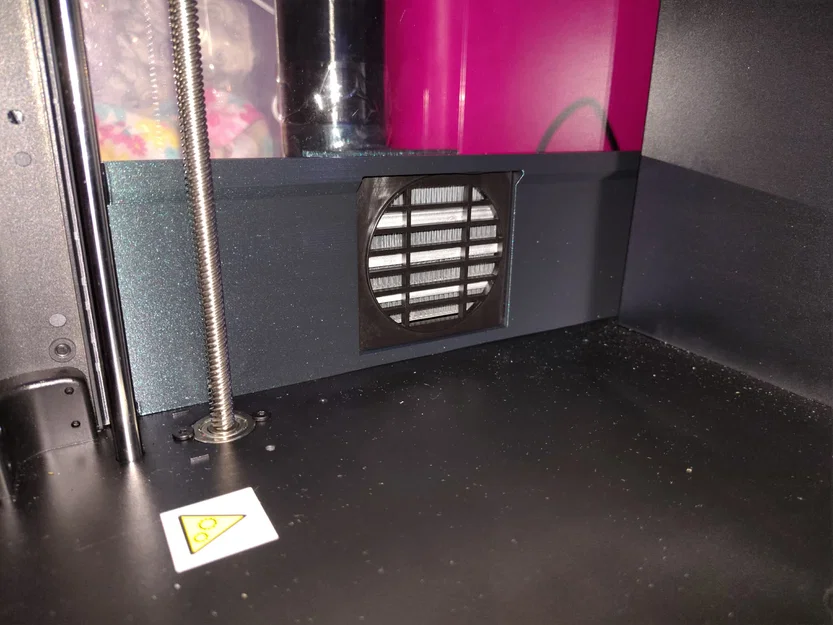

Lồng chắn không quá kín khí. Bạn nên cân nhắc bịt ba cái lỗ ở phía sau bên phải của lồng chắn. Chúng vốn được thiết kế cho hệ thống lọc và thoát khí trên model 5M Pro. Có lẽ không nên để không khí nóng từ buồng in thoát ra khu vực bảng mạch.

Phần khung giữ bộ sưởi có thể đạt tới 130°C-140°C khi duy trì nhiệt độ buồng in ở 70°C. Bạn KHÔNG được dùng nhựa PLA để in khung giữ bộ sưởi vì nó sẽ bị biến dạng chỉ sau một lần in.

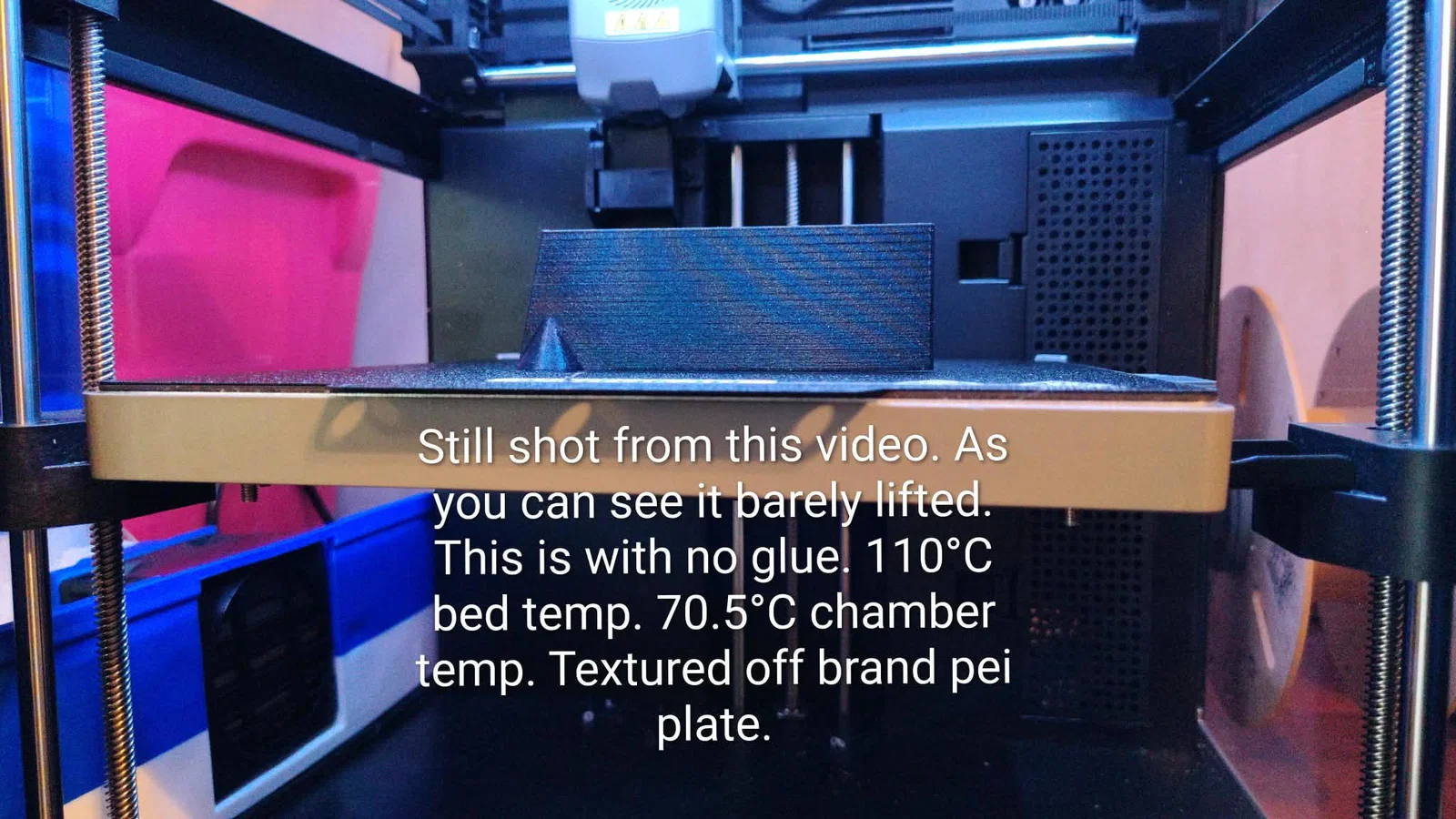

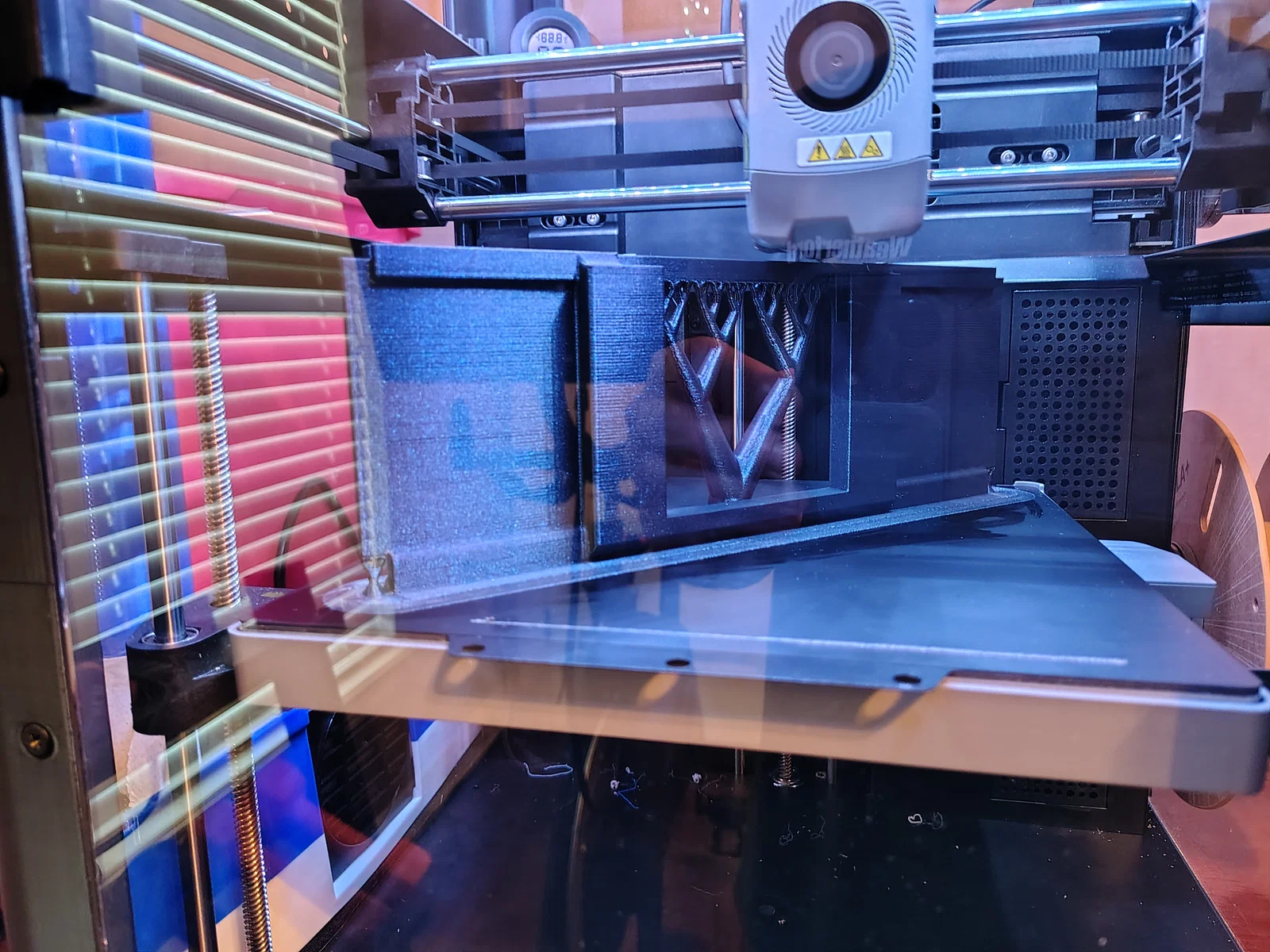

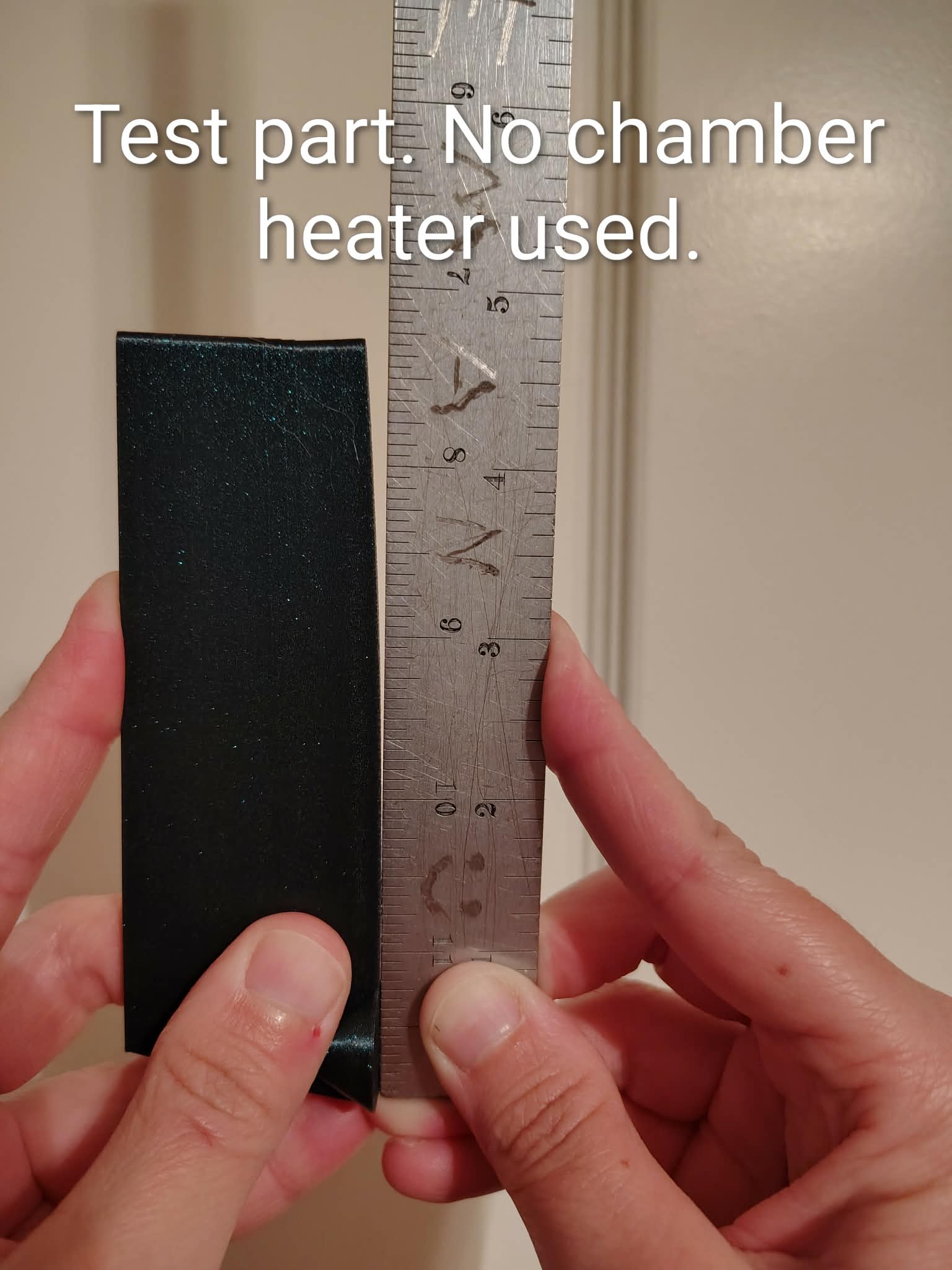

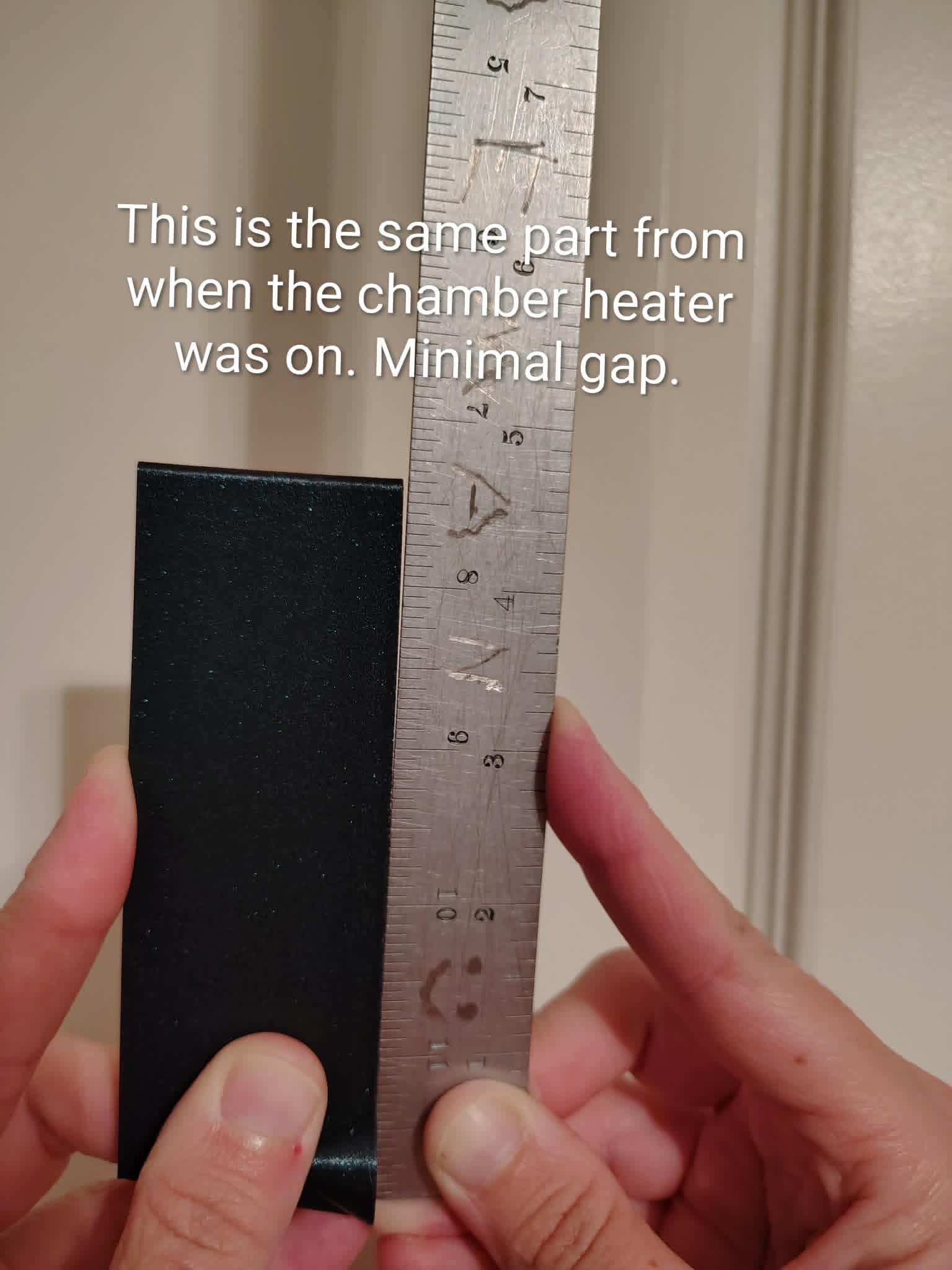

Video này cho thấy lần thử nghiệm thứ hai trong hai lần kiểm tra về sự khác biệt khi in cùng một chi tiết bằng nhựa ASA. Bạn cũng có thể thấy độ nóng của một số chi tiết khi mình dùng súng đo nhiệt độ. Mình cũng có đính kèm ảnh từ bài kiểm tra. Hãy cân nhắc thông tin đó để chọn loại nhựa phù hợp.

Hãy tự chịu trách nhiệm khi sử dụng. Mình không biết máy in chịu được bao nhiêu nhiệt và bộ sưởi PTC chịu được áp lực đến mức nào. Mình đã in nhiều lần các chi tiết ASA hơn 10 tiếng đồng hồ mà không gặp vấn đề gì.
