Khớp nối cầu linh hoạt cho kẹp cá sấu (Gooseneck Arm)

Khớp nối cầu Snap Ball Socket cho tay gắp linh hoạt

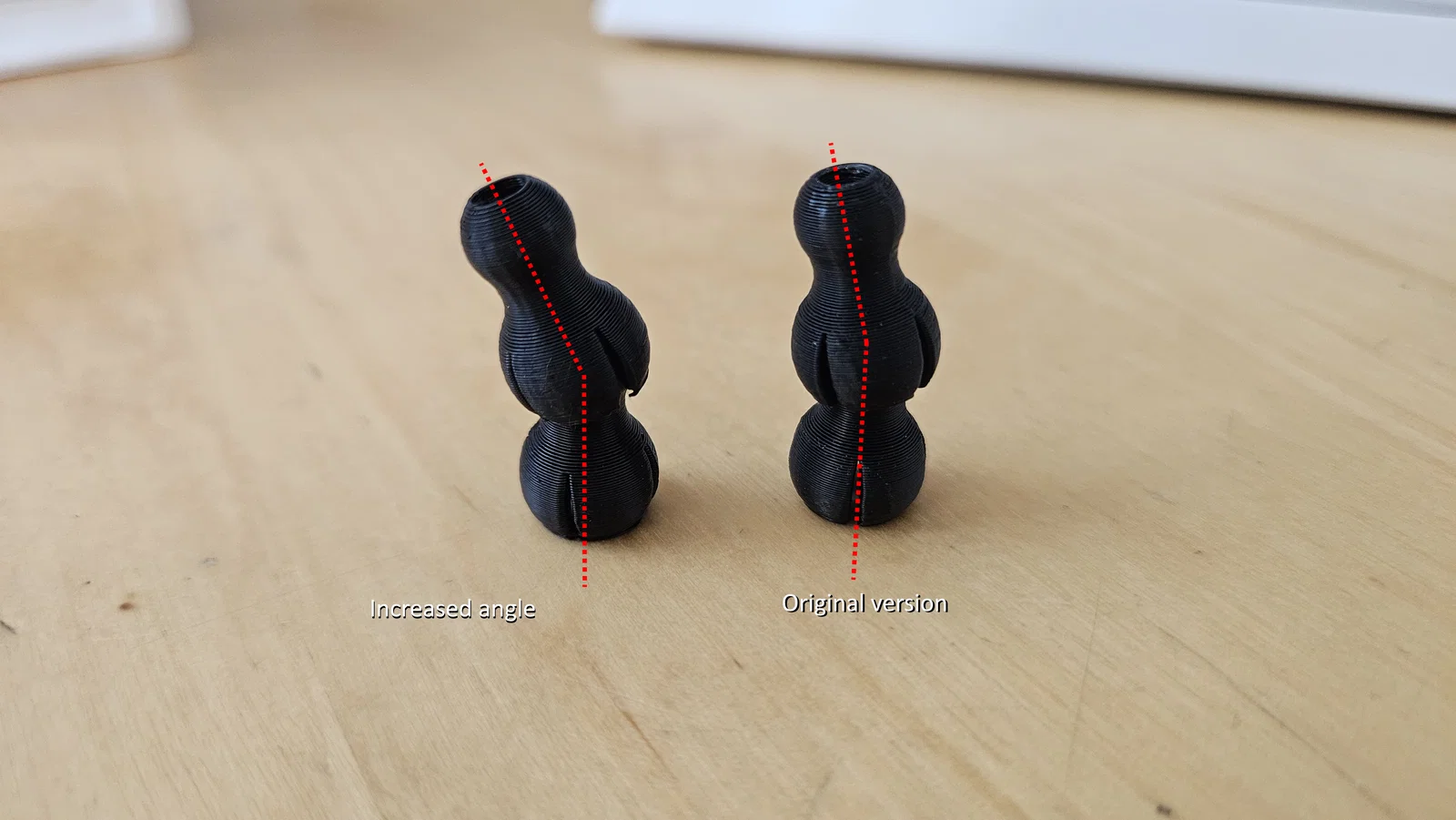

Đây là mẫu thiết kế thông minh dành cho những ai đang tự chế tạo các tay gắp linh hoạt (gooseneck articulated arm), đặc biệt hữu ích trong các công việc hàn điện tử hoặc cố định linh kiện nhỏ. Thiết kế này tập trung vào việc tạo ra khớp nối cầu có khả năng xoay với góc lớn hơn so với phiên bản gốc, giúp bạn linh hoạt điều chỉnh vị trí của kẹp cá sấu (alligator clip) đến đúng góc độ cần thiết mà không gặp trở ngại. Đây là một giải pháp đơn giản nhưng cực kỳ hiệu quả để nâng cấp bộ dụng cụ hỗ trợ hàn của bạn.

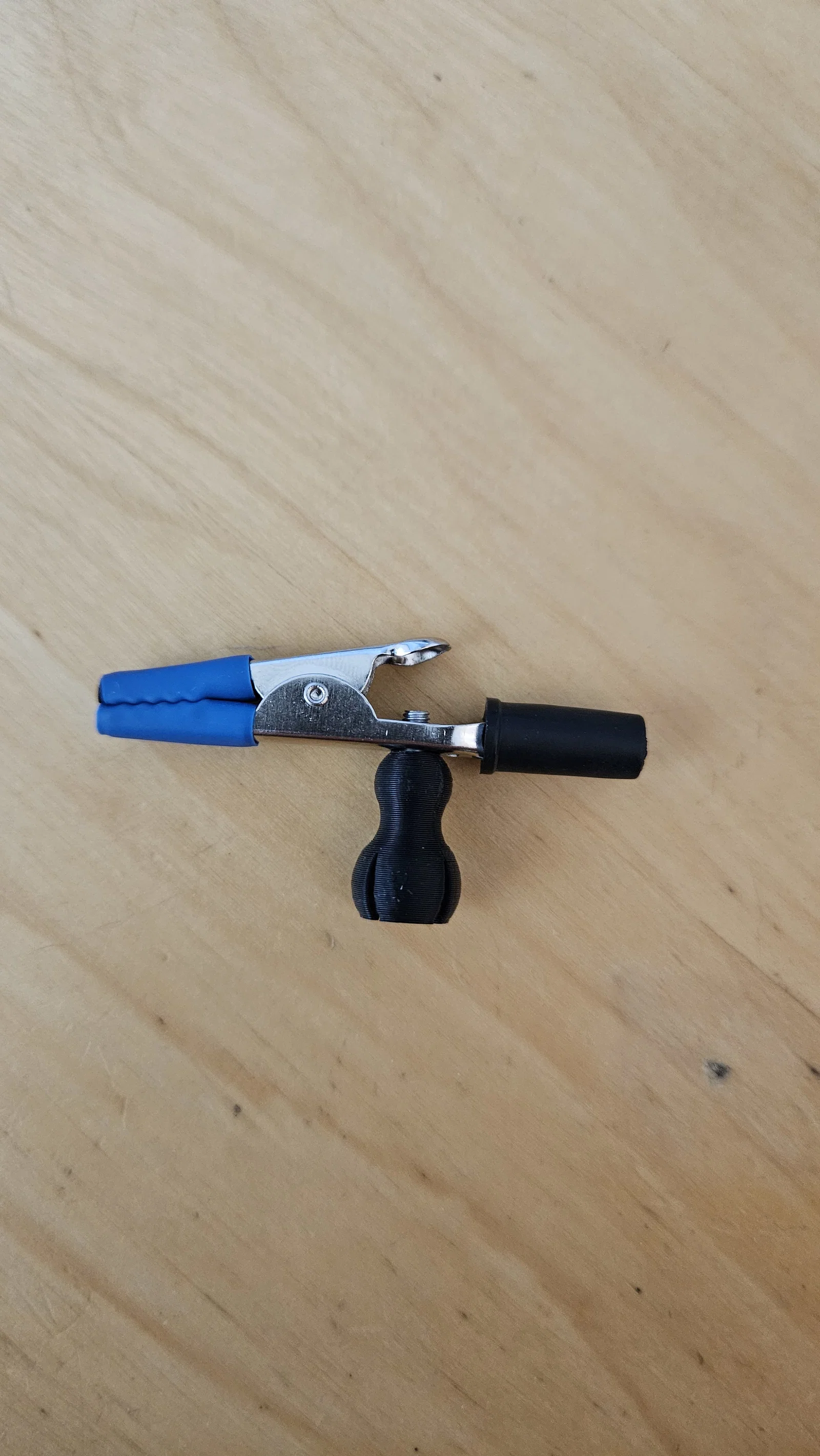

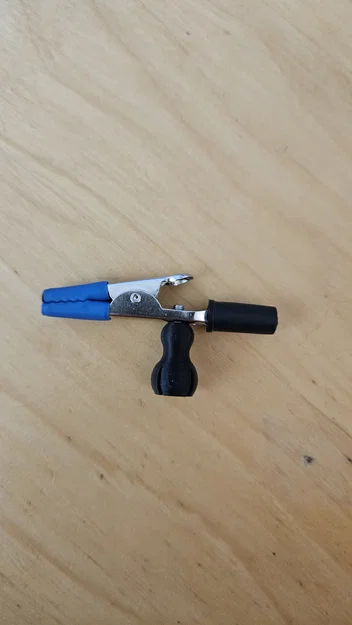

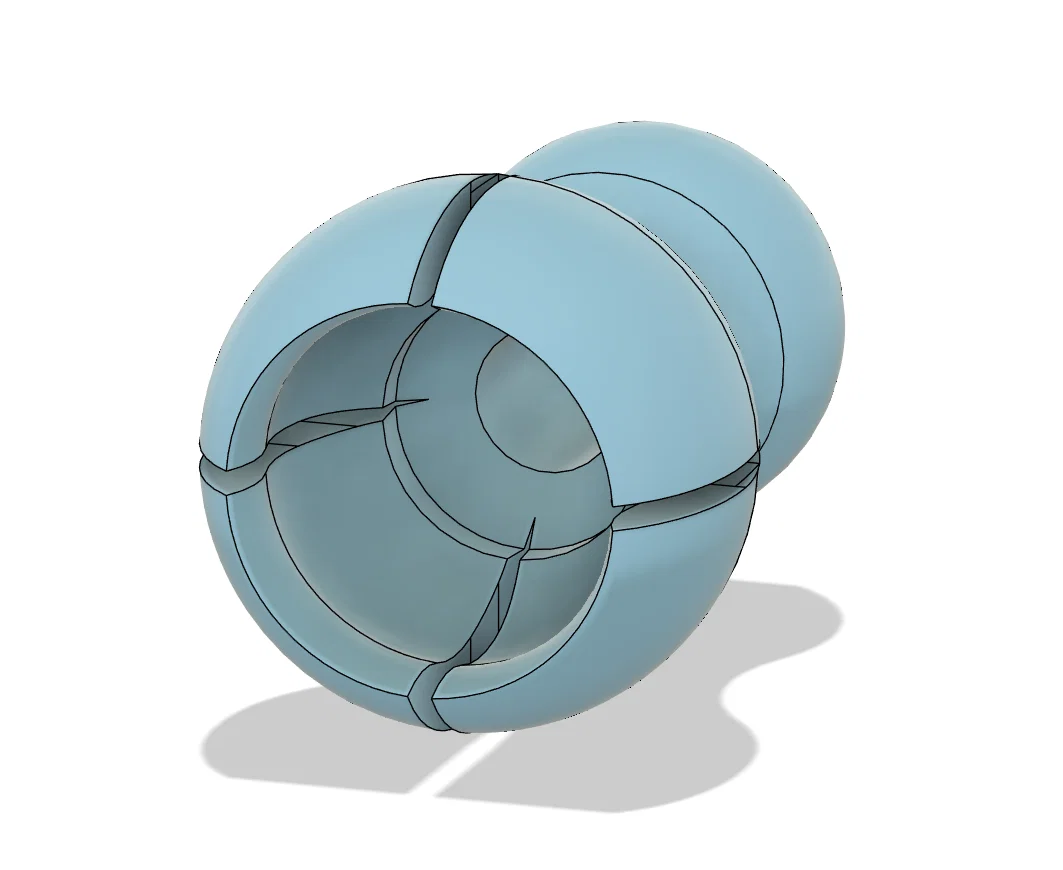

Việc tích hợp khớp nối này vào hệ thống của bạn rất dễ dàng. Bạn chỉ cần in các bộ phận và lắp ghép chúng lại với nhau theo cơ chế khớp cầu snap-fit. Phần lõm (socket) được thiết kế tinh tế để giữ chắc chắn nhưng vẫn cho phép xoay chuyển trơn tru. Với lỗ bắt vít M3 được làm chìm (countersunk), bạn có thể gắn kết nó một cách chắc chắn với các loại kẹp cá sấu tiêu chuẩn hiện nay, giúp tạo ra một thiết bị trợ giúp đắc lực trên bàn làm việc.

Để đảm bảo khớp nối đạt được độ bền tối đa và hoạt động trơn tru, bạn cần lưu ý một số kinh nghiệm in 3D quan trọng dưới đây:

• Hướng in: Luôn đặt mặt có phần ổ cắm (socket) hướng lên trên khi in. Việc này giúp giảm thiểu rủi ro các cánh của ổ cắm bị yếu hoặc gãy trong quá trình in do thiếu sự hỗ trợ của cấu trúc vật liệu.
• Chất liệu đề xuất: Nên sử dụng nhựa PLA hoặc PETG để đảm bảo độ cứng vừa đủ và khả năng chịu lực cho các khớp nối.
• Độ bền: Hãy đảm bảo thiết lập độ đặc (infill) phù hợp, khoảng 40-50% để khớp nối có thể chịu được áp lực xoay liên tục mà không bị biến dạng.
• Hoàn thiện: Bạn có thể cần làm sạch các bavia nhỏ bằng giấy nhám mịn để các khớp cầu chuyển động nhẹ nhàng hơn.
• Khả năng tùy biến: Phiên bản này đã được cải tiến góc xoay, hãy tận dụng điều này để thiết kế các bộ khung tay gắp có phạm vi chuyển động rộng hơn cho các dự án phức tạp.

Sản phẩm này là một sự bổ sung tuyệt vời cho xưởng chế tạo nhỏ hoặc góc làm việc cá nhân của bạn, giúp công việc hàn linh kiện trở nên chuyên nghiệp và thuận tiện hơn nhiều.
