Ốp Chonky cho màn hình KlipperScreen 7 inch trên Voron 350

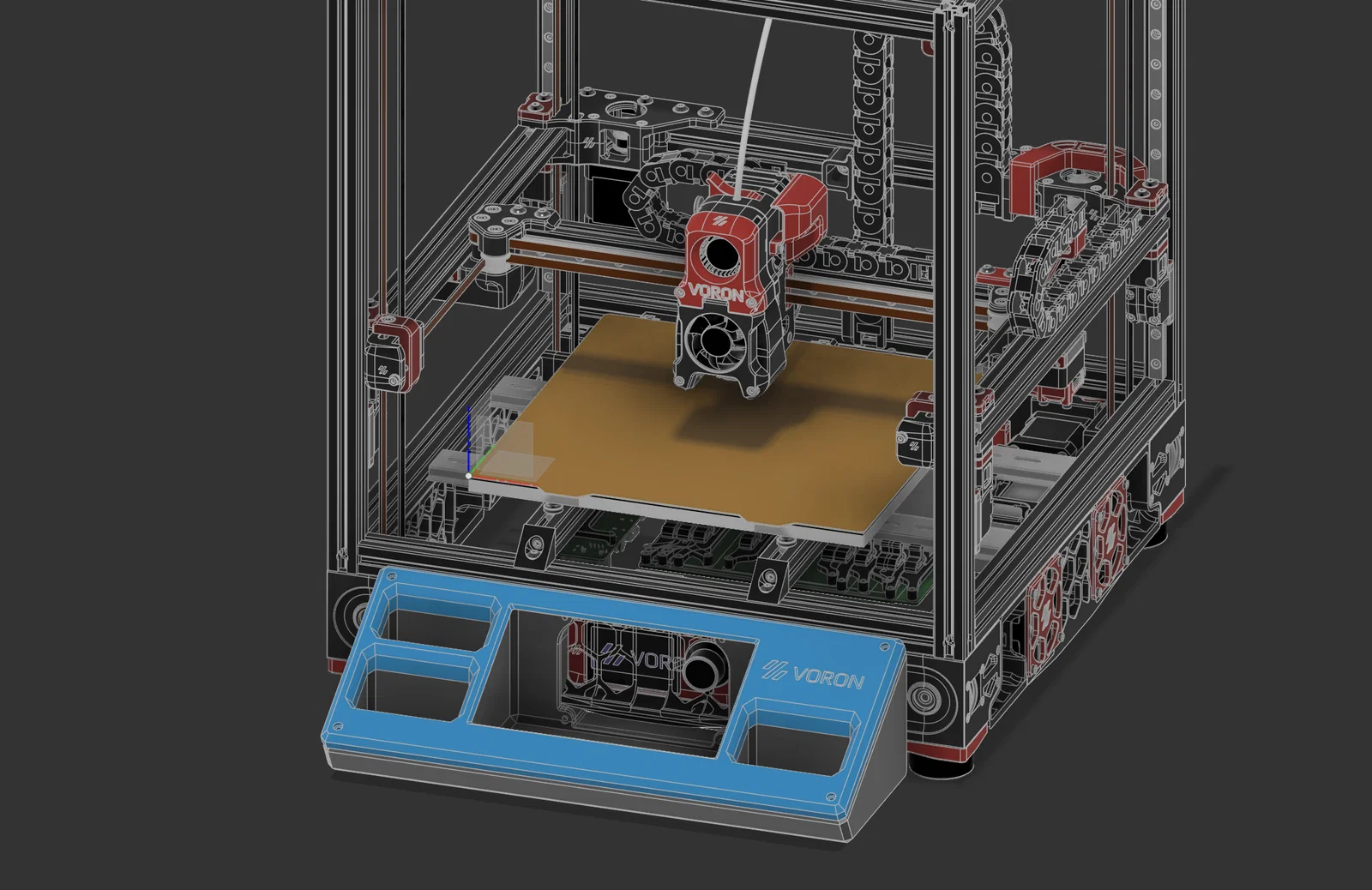

Mẫu ốp màn hình KlipperScreen 7 inch thiết kế cứng cáp, có hộc chứa cáp bên dưới cho dòng máy Voron 350. Lưu ý về việc in các phần overhang cần độ chi tiết cao để đạt kết quả tốt nhất.
Mô tả

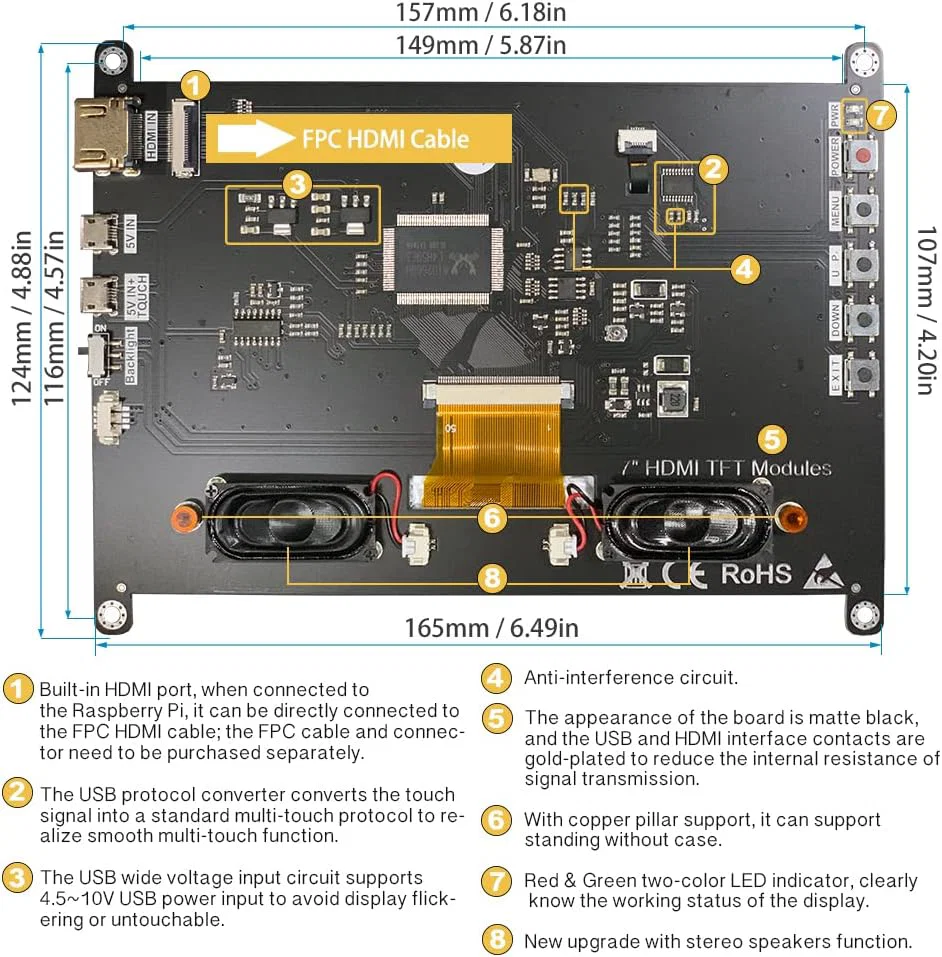

Sản phẩm này tương thích với một số loại màn hình cảm ứng 7 inch có phần tai bắt ốc ở phía trên và dưới. Dù mình có sai số khoảng 1mm (115 so với 116mm) ở các lỗ bắt ốc dọc nhưng lắp vào vẫn rất ổn.
Giống như loại này nè [link].
Mình lấy số đo từ loại màn hình không có bộ số hóa (digitizer) cảm ứng, nhưng mình nghĩ màn hình vẫn sẽ vừa và hoạt động bình thường nếu có lắp thêm lớp cảm ứng.
Phần overhang khá khó nhằn ở 4mm đầu tiên trên mặt trước. Mình đã phải in với layer height 0.1mm thì bề mặt mới đẹp được. Các phần còn lại mình in ở mức 0.2mm.
Thiết kế này chủ yếu là để có không gian rộng rãi chứa cáp bên dưới. Mình in với 2 lớp tường (walls), 10% infill và đầu phun 0.4mm.
