Cuộn Dây - Wire Spool

Ba mình hay mày mò mấy món đồ điện tử nên muốn có vài cái cuộn dây đơn giản để sắp xếp các loại dây điện với kích thước khác nhau.

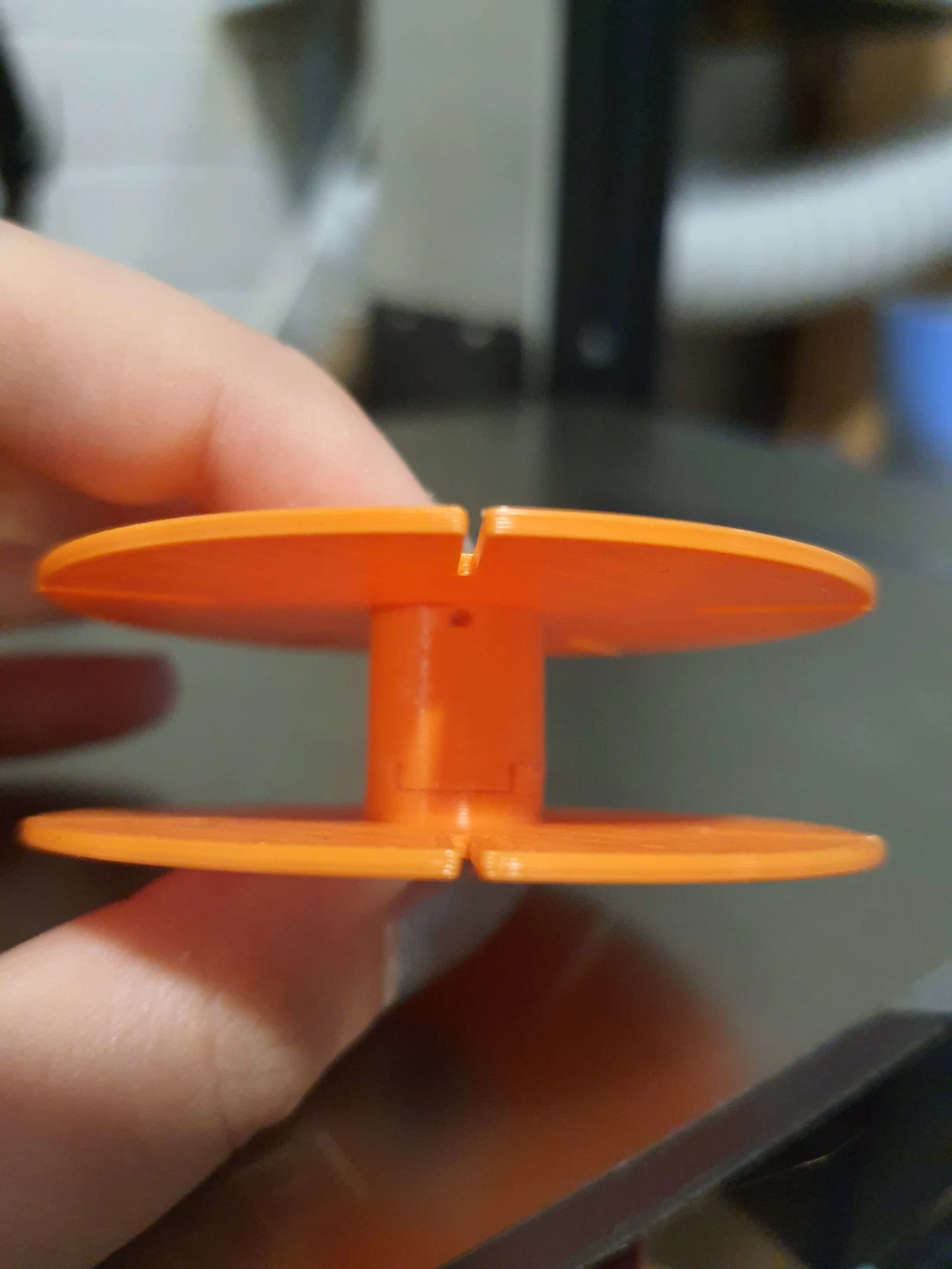

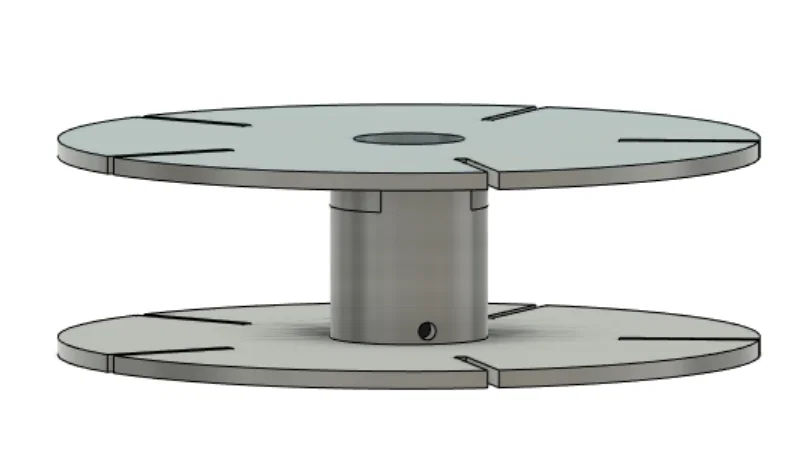

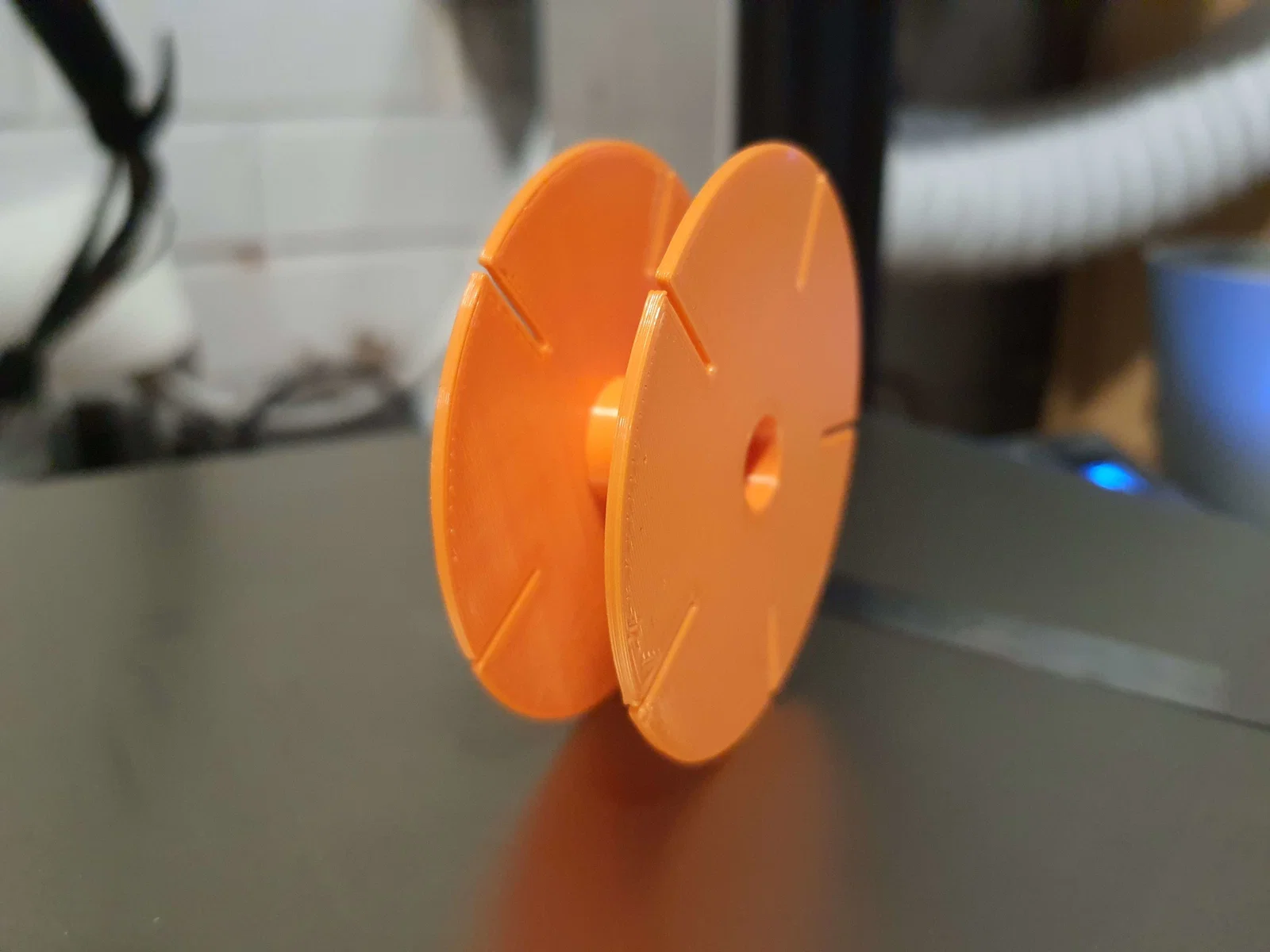

Thiết kế cuộn dây này có các lỗ trên thân và khe ở phần vành giúp bạn quấn dây dễ dàng hơn. Mô hình được in thành hai phần riêng biệt rồi dán lại với nhau sau khi in.

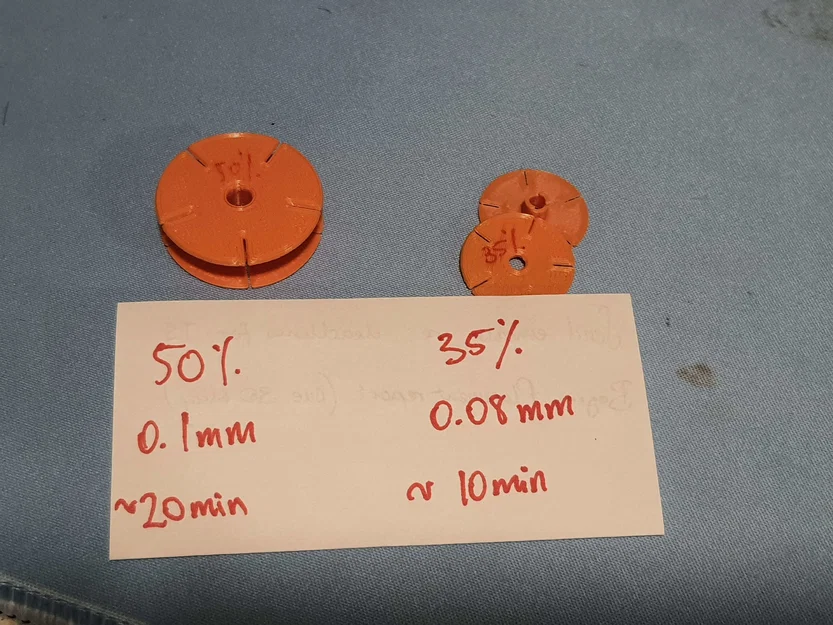

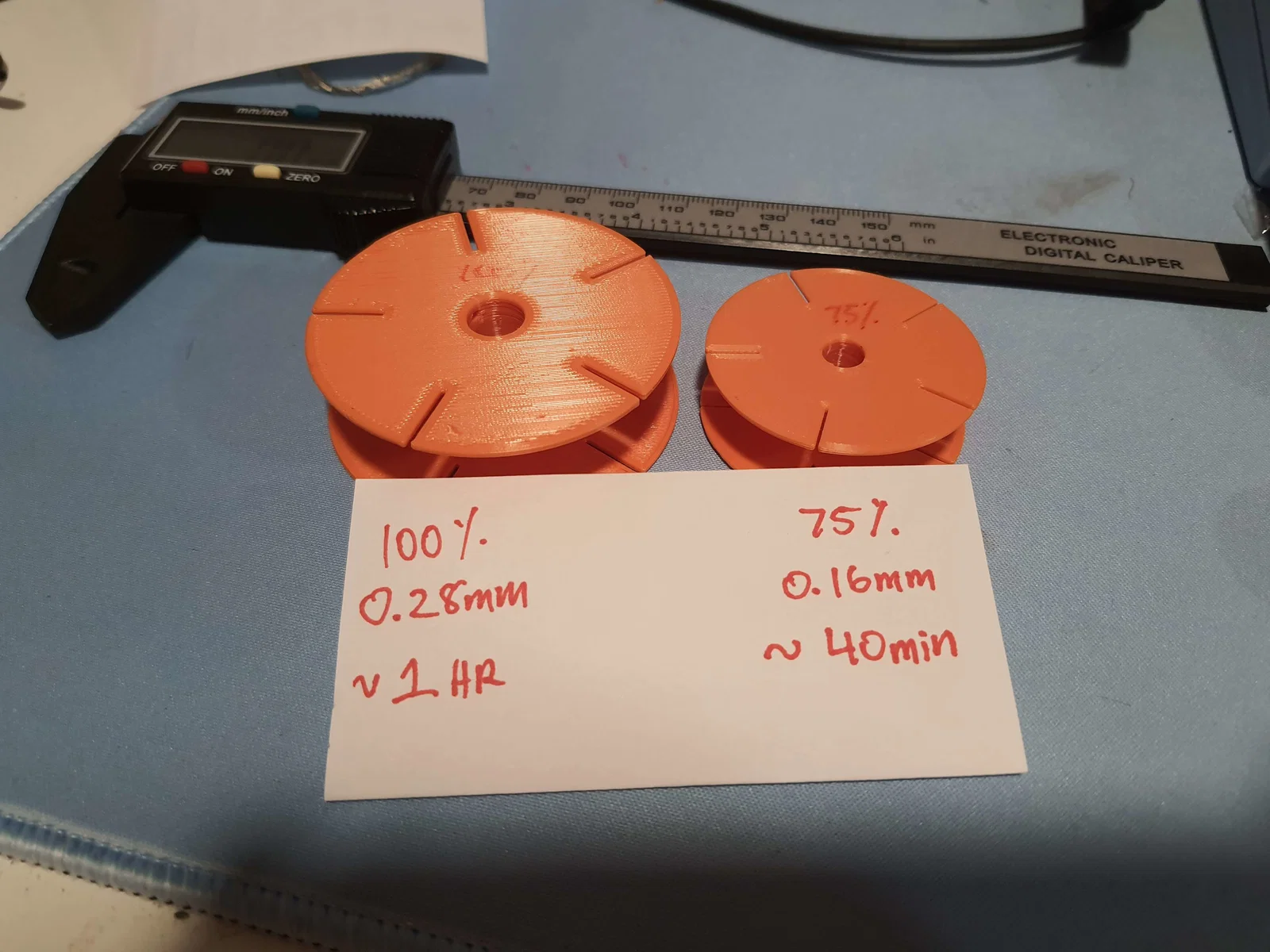

Mình đã thử nghiệm in ở các tỷ lệ khác nhau và đều cho kết quả tốt ở mức 100%, 75% và 50%. Mình còn in thử cả bản 35% để xem có dùng được không, kết quả là nó tuy siêu nhỏ nhưng vẫn hoạt động rất tốt!

Kích thước cuộn dây tỷ lệ 100%: Đường kính vành: 60mm Đường kính thân: 13mm Đường kính lỗ lõi: 9mm Chiều cao: 18mm

Kích thước cuộn dây tỷ lệ 75%: Đường kính vành: 45mm Đường kính thân: 10mm Đường kính lỗ lõi: 6mm Chiều cao: 13mm

Kích thước cuộn dây tỷ lệ 50%: Đường kính vành: 30mm Đường kính thân: 6.5mm Đường kính lỗ lõi: 4.5mm Chiều cao: 9mm
