Bộ chuyển đổi ống hút bụi 50mm và 40mm (vặn ren) cho máy cưa Bosch GCM8SJL

Để nối máy hút bụi xưởng không phải của Bosch vào máy cưa bàn trượt GCM8 SJL, mình đã tham khảo thiết kế của Rupert nhưng thấy nó bị nghiêng, không cần thiết và lại khó in. Thế nên mình đã lấy phần clip-lock từ thiết kế của anh ấy để tạo ra phiên bản nhỏ gọn và dễ in hơn nhiều. Các ngàm khóa của thiết kế gốc khá yếu và dễ gãy ngay từ lần đầu, nên mình đã chỉnh lại cho chắc chắn hơn và nhô ra ngoài một chút, vì thiết kế cũ không bám chặt, hay bị tuột ra ngoài.

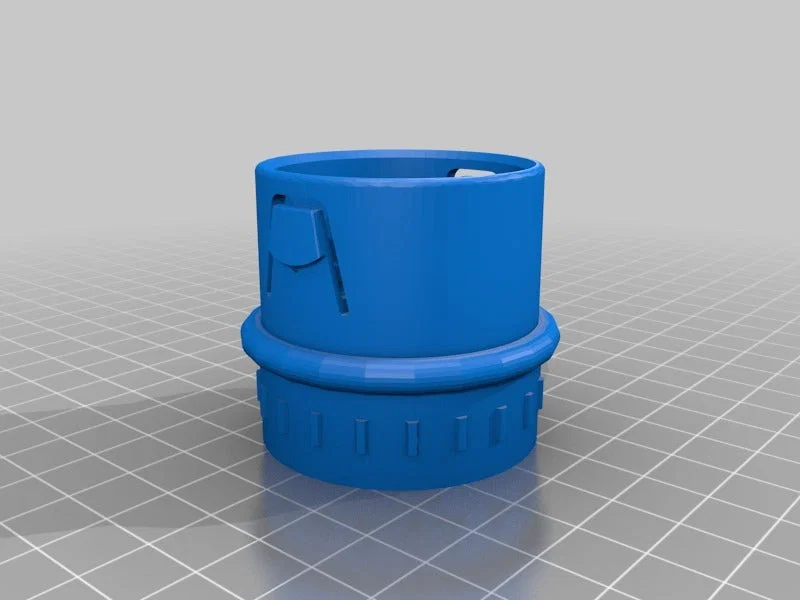

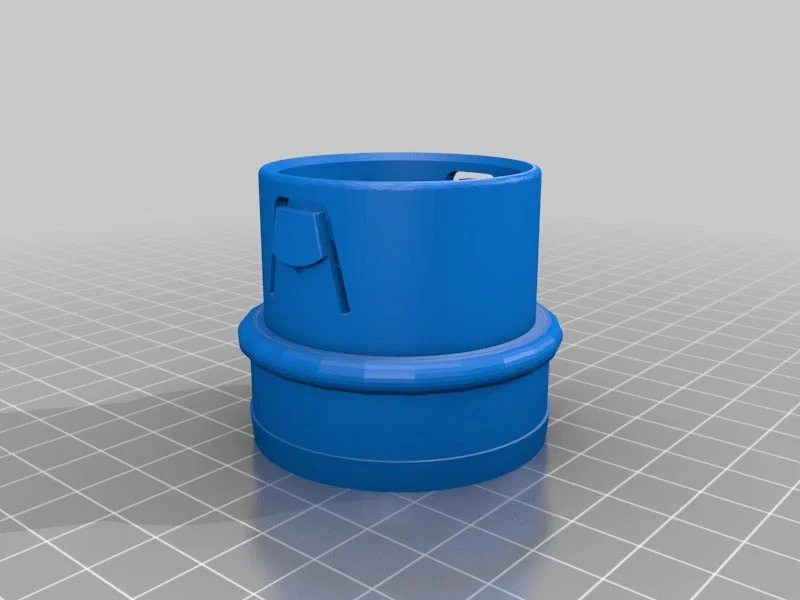

Hai mẫu này cho phép bạn nối ống hút bụi đường kính 50mm (DN50) hoặc ống 40mm dạng ren vào máy cưa Bosch GCM8 SJL. Mẫu 50mm được thiết kế để trùm bên ngoài đầu nối và dùng được với ống DN50 phổ thông, trong khi mẫu 40mm dùng để vặn ống vào trực tiếp.

Nhìn vào hai vật thể là bạn sẽ biết ngay cái nào dùng cho mục đích gì.

Nếu bạn muốn tùy chỉnh thêm thì cứ tự nhiên chỉnh sửa tại đây!.

Nếu kích thước 50mm vẫn chưa đủ "đô" với bạn :-) thì hãy xem thử !

Mình cũng muốn giới thiệu thêm của mình - phòng trường hợp bạn đang tìm nơi để gắn đầu kia của ống hút bụi vào.

Thiết lập in

Hỗ trợ (Supports): Không Độ phân giải: 0.15mm Độ đặc (Infill): 25% Nhựa in: ICE ABS+ đen

Lưu ý:

In bằng PLA hoàn toàn ổn.

Mình đã thêm hai mấu nhỏ bên dưới các ngàm khóa để đảm bảo phần nhô ra in đúng kỹ thuật FDM. Sau khi in xong, bạn có thể dùng dao cắt bỏ rất dễ dàng.
