Nhông truyền động chính thay thế cho máy quay Kodak XL330

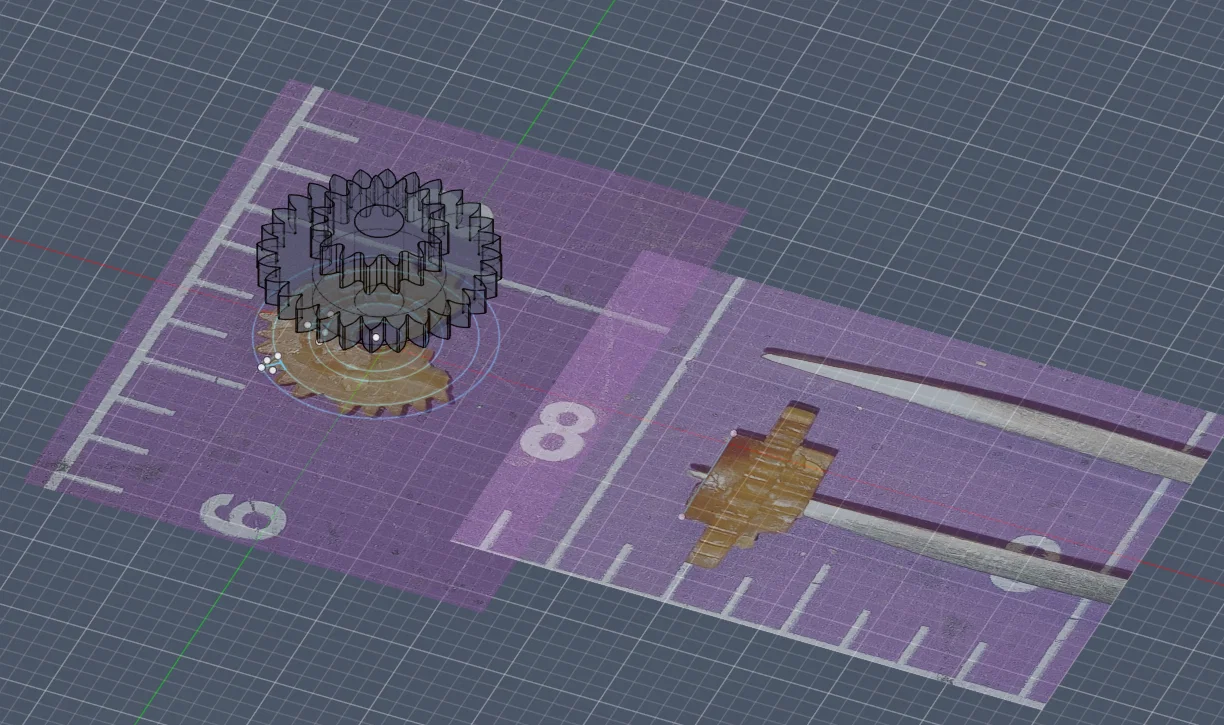

Đây là nhông truyền động chính (main drive gear) được thiết kế ngược cho máy quay phim 8mm Kodak XL330. Đây là yêu cầu từ Reddit, người dùng không tìm được nhông thay thế sau khi mua lại món đồ này vì bánh răng cũ đã bị vỡ vụn khi chạm vào. Mình đã cố gắng hết sức để sử dụng thước đo và hình ảnh để tái tạo lại nó.

Bạn có thể cần phải chà nhám, giũa nhẹ và tùy chỉnh tỉ lệ (scaling) trong phần mềm cắt lớp (slicer). Khi in xong, hãy thử xoay thủ công trước (đừng dùng motor) rồi mới lắp vào máy.

Nên bôi trơn một chút và ưu tiên in bằng nhựa Nylon hoặc ABS. Chất liệu PLA khá giòn, không phù hợp cho chi tiết này.

Bạn tự chịu trách nhiệm khi sử dụng nhé

Mình có đính kèm quy trình thiết kế trong trường hợp bạn cần làm các bánh răng khác hoặc muốn tùy chỉnh chi tiết này. Các file Step cũng đã được bao gồm.

Không được bán! Đây là mô hình miễn phí!
