Bộ khung phay phẳng gỗ chuyên nghiệp (Slab Leveling Mill) - Tối ưu cho CMT 7E

1. Hệ thống phay phẳng gỗ chuyên nghiệp DIY

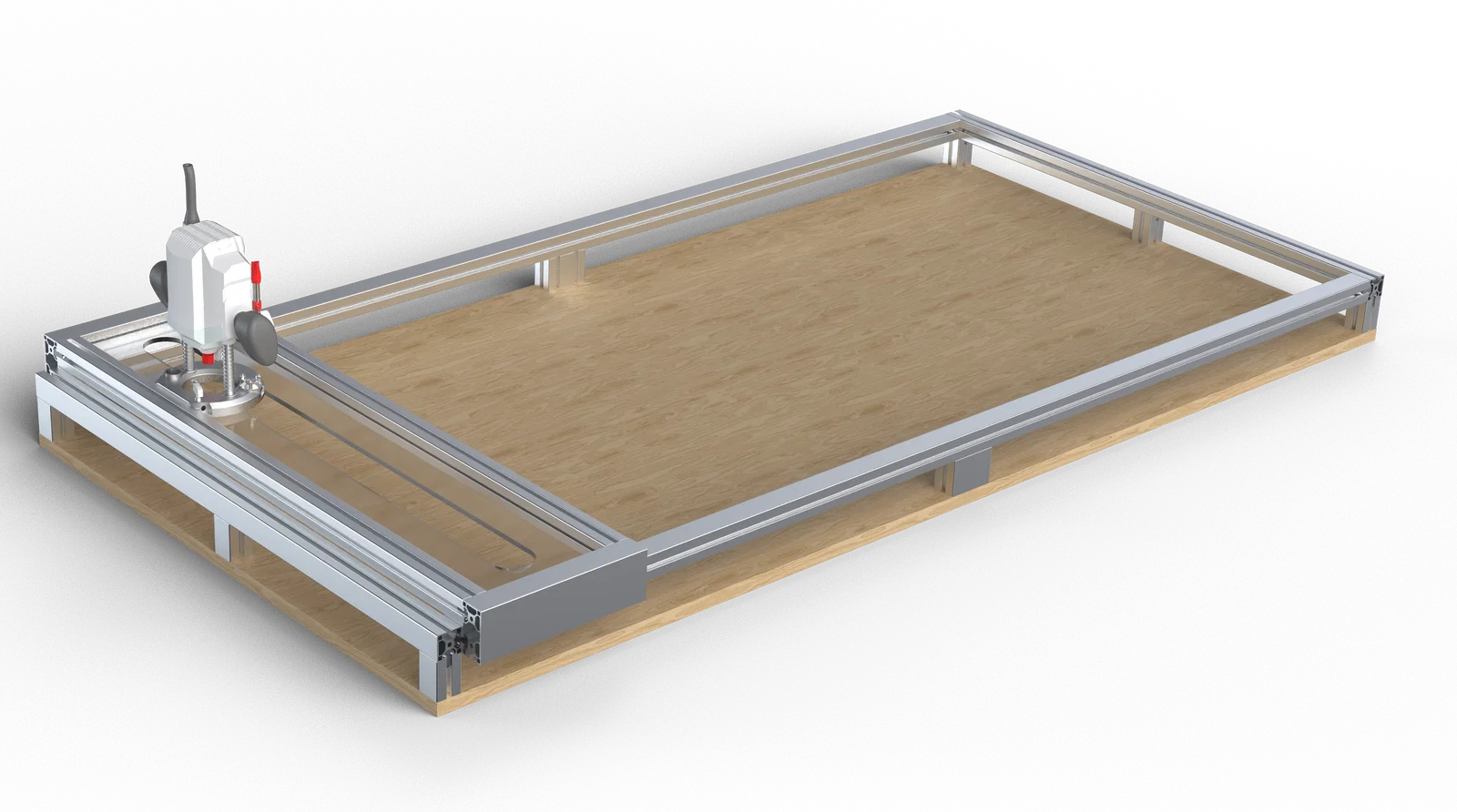

Đây là dự án Slab Leveling Mill (máy phay phẳng tấm gỗ) được thiết kế để xử lý bề mặt các tấm gỗ nguyên khối lớn (live edge) với độ chính xác cao. Thiết kế này rất thông minh, dễ tiếp cận và không đòi hỏi các kỹ thuật gia công phức tạp.

• Cấu trúc khung tiêu chuẩn: Được thiết kế để lắp ráp từ thanh nhôm định hình tiêu chuẩn và khung gỗ chắc chắn.

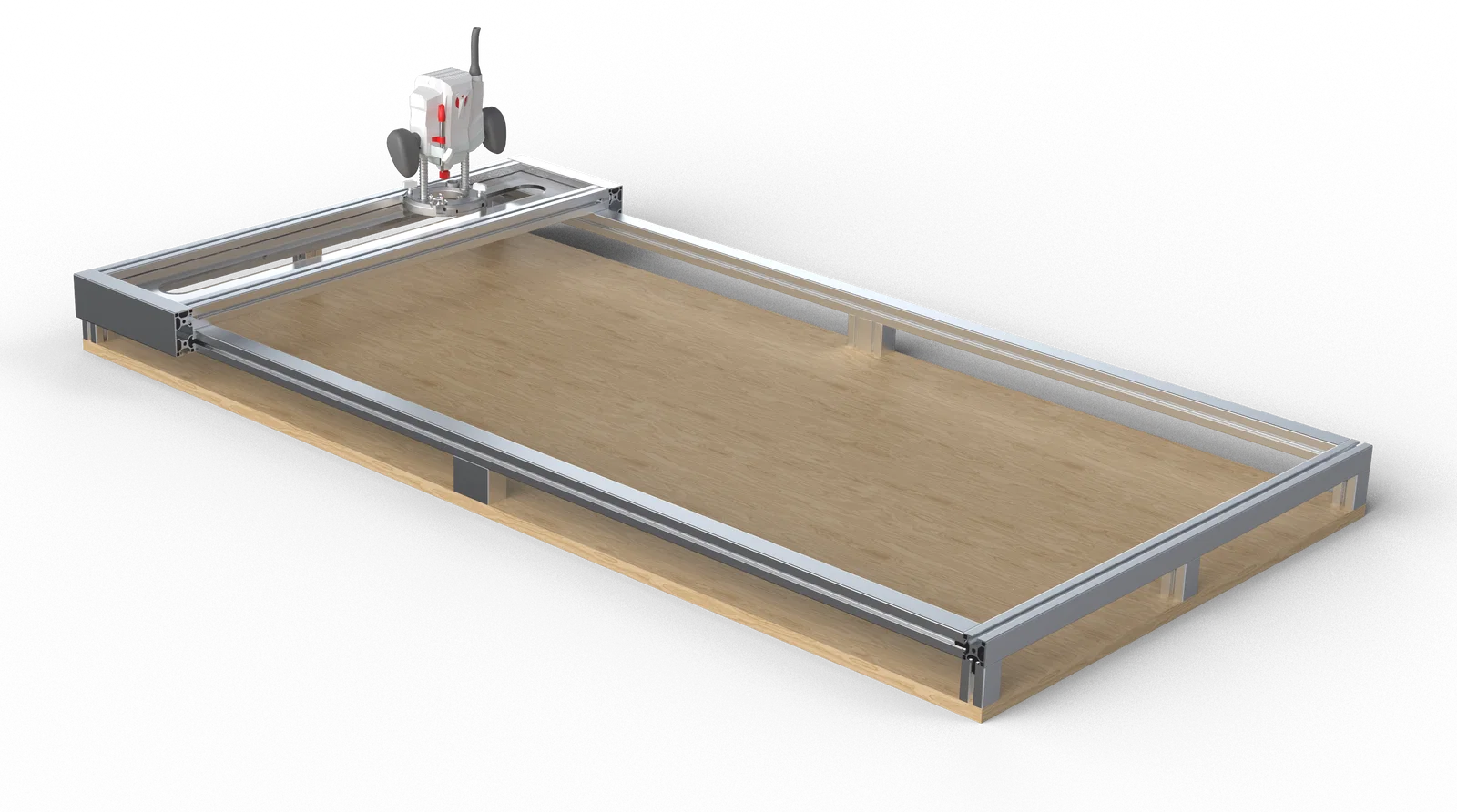

• Cấu trúc xe trượt: Máy phay được gắn trên một bệ trượt, di chuyển mượt mà trên khung hình chữ nhật cố định.

2. Thiết kế tham số bằng Siemens NX

Điểm mạnh thực sự của dự án này nằm ở kỹ thuật Siemens NX:

• Tùy biến hoàn toàn: Toàn bộ cấu trúc đều có tính tham số. Bạn có thể dễ dàng sửa đổi các khe trượt (asole) và kích thước tổng thể trong tệp CAD để phù hợp với loại thanh nhôm bạn đang có hoặc kích thước mặt gỗ cần phay.

• Bao gồm tệp STEP: Độ tương thích cao với tất cả các phần mềm CAD (Fusion 360, SolidWorks, v.v.) để điều chỉnh nhanh các tiết diện khung.

3. Tối ưu hóa cho máy phay CMT 7E

Tấm gắn máy và các vị trí lỗ được mô hình hóa riêng cho máy phay CMT 7E, đảm bảo sự vừa vặn hoàn hảo và thao tác điều khiển máy rất thuận tiện.

Các tệp đi kèm trong bộ kit:

• Tệp STEP: Dữ liệu 3D phổ thông để dễ dàng xem và chỉnh sửa.

• Theo yêu cầu: Tệp nguồn tham số: Các tệp NX gốc để tùy chỉnh chuyên sâu hình học.

• Hướng dẫn lắp ráp: Các tham chiếu rõ ràng để cắt các thanh nhôm định hình theo kích thước chuẩn.

Lời nhắn từ tác giả: Bộ jig này được thiết kế cho những ai muốn đạt kết quả chuẩn công nghiệp chỉ với các linh kiện thông dụng ngoài thị trường. Không cần dùng tới máy CNC—chỉ cần cắt chuẩn và lắp ráp thông minh. Vì tệp có tính tham số, bạn có thể dễ dàng thay đổi từ phiên bản nhỏ gọn để bàn thành một trạm phay phẳng tấm gỗ khổng lồ chỉ trong vài giây.
