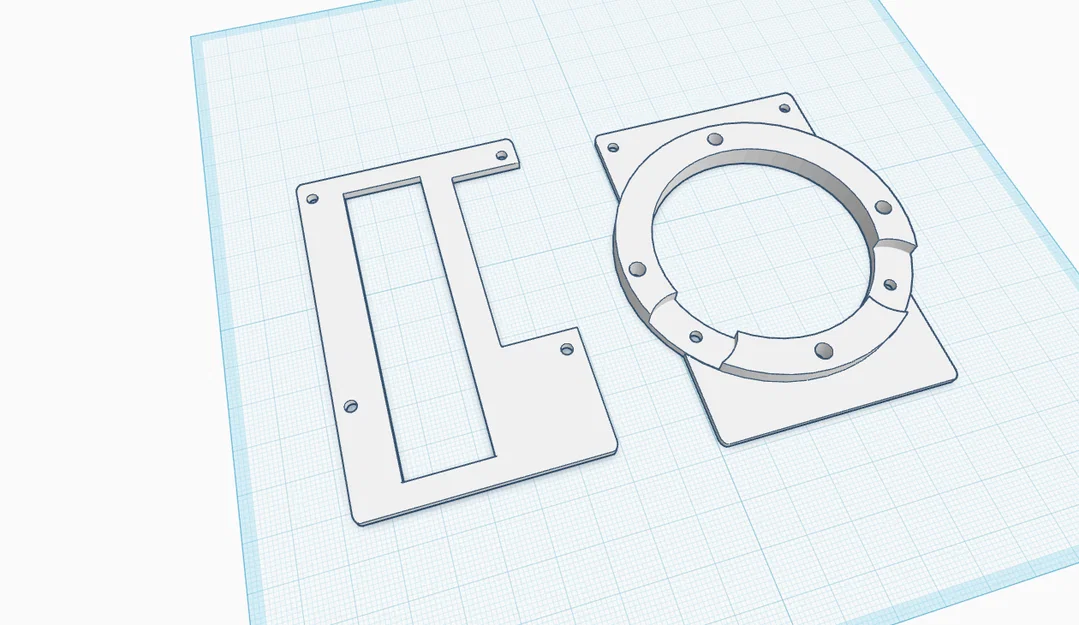

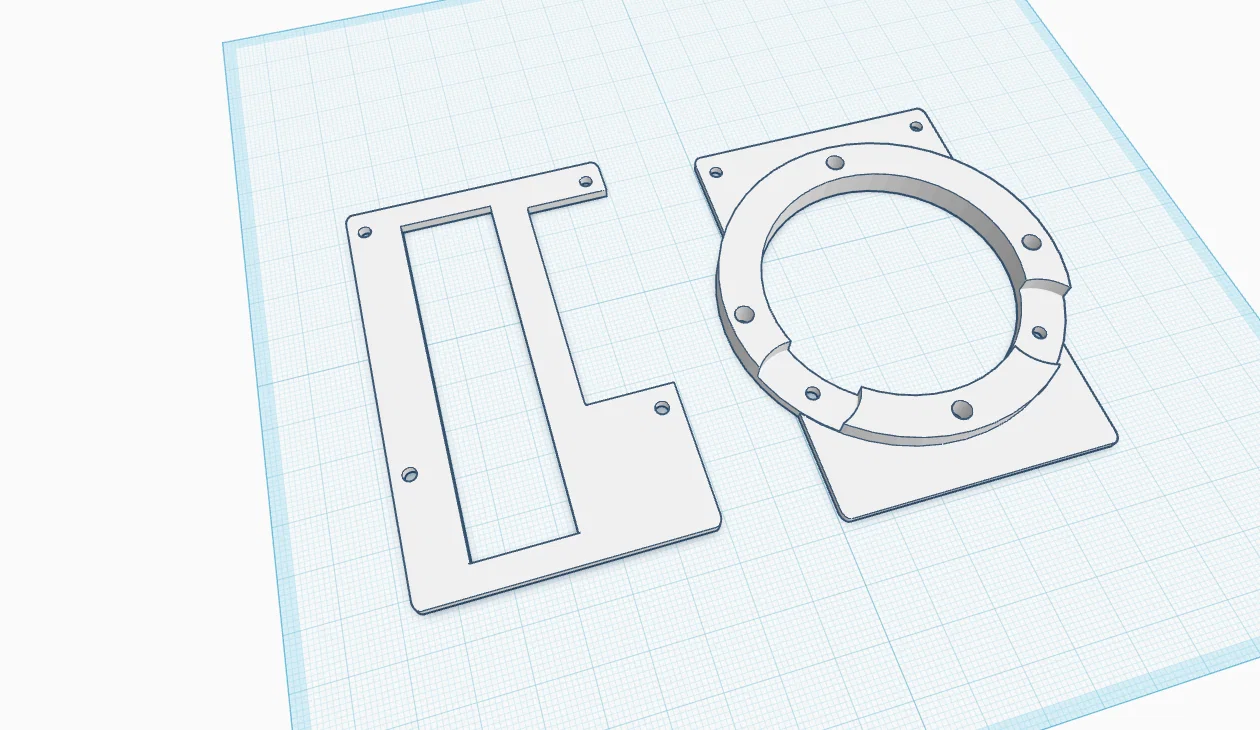

Đế gắn Raspberry Pi 4 cho máy bay F450 Quadcopter (3D Print Model)

Đế gắn Raspberry Pi 4 cho máy bay F450 Quadcopter

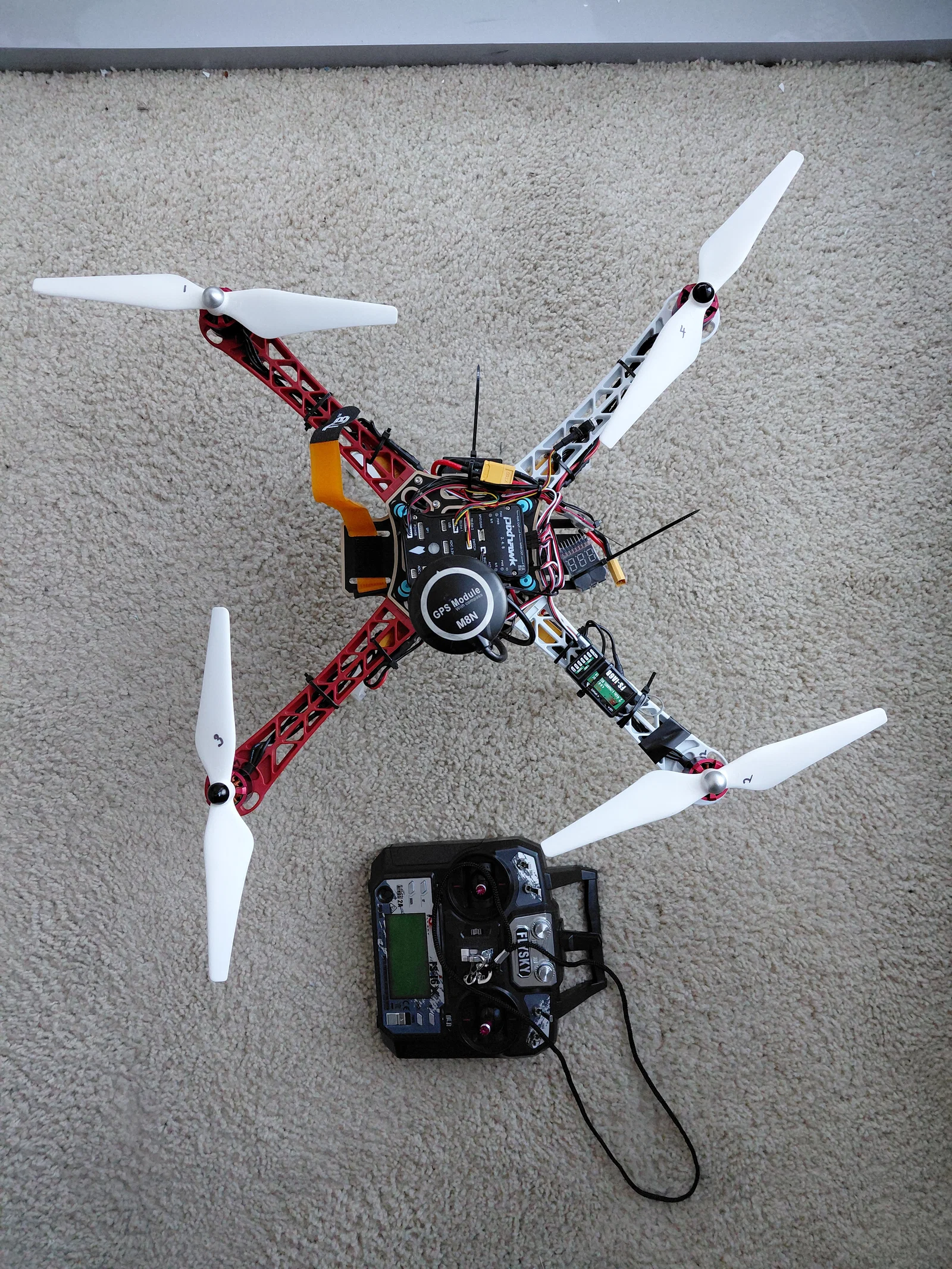

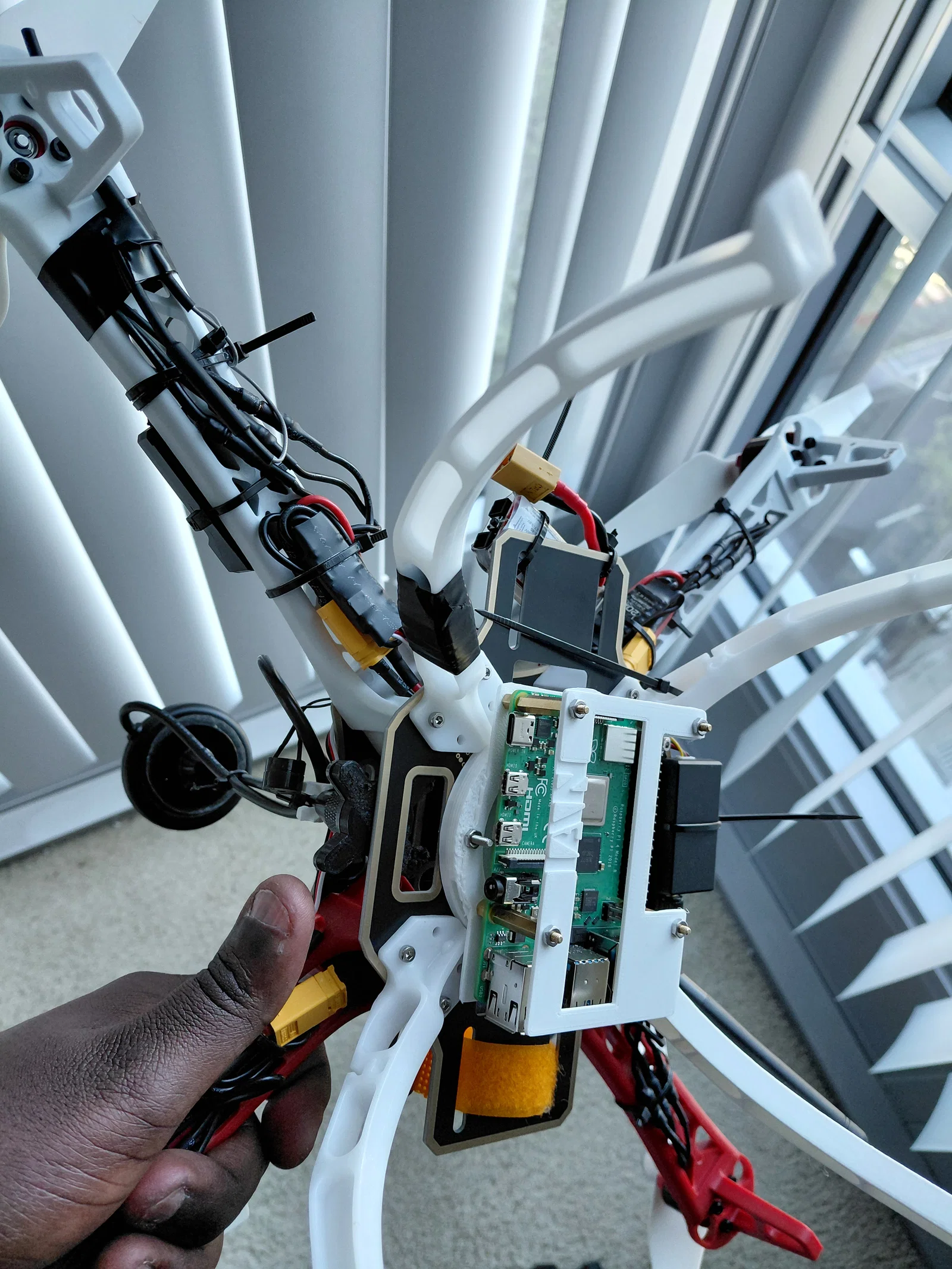

Đối với những người đam mê lắp ráp drone F450, việc tìm một vị trí gọn gàng và an toàn để lắp đặt Raspberry Pi 4 là một thử thách không nhỏ. Thiết kế này cung cấp giải pháp tối ưu với dạng đế gắn thấp, giúp cố định thiết bị bên dưới khung máy bay mà không gây cản trở trọng tâm hay ảnh hưởng đến tính khí động học. Nhờ kết cấu thông minh, nó giúp bảo vệ Raspberry Pi khỏi va đập trong quá trình bay, đồng thời tạo ra không gian kết nối dây cáp một cách ngăn nắp và khoa học nhất.

Đế gắn này được thiết kế với tính năng giảm rung chấn, một yếu tố cực kỳ quan trọng khi bạn trang bị các bo mạch xử lý nhạy cảm lên drone. Việc in 3D bộ phận này cho phép bạn tùy chỉnh độ cứng cáp theo ý muốn, giúp các linh kiện điện tử hoạt động ổn định hơn mà không lo bị nhiễu do rung động từ động cơ. Đây là món phụ kiện không thể thiếu nếu bạn đang có ý định nâng cấp drone F450 của mình lên một tầm cao mới với khả năng xử lý thông minh hơn.

Để đảm bảo quá trình lắp ráp đạt hiệu quả cao nhất, bạn cần lưu ý một số điểm sau:

• Vật liệu khuyên dùng: PETG là lựa chọn tốt nhất nhờ độ bền nhiệt cao và tính dẻo dai, giúp chịu đựng tốt các va chạm nhẹ và rung động khi bay so với PLA.

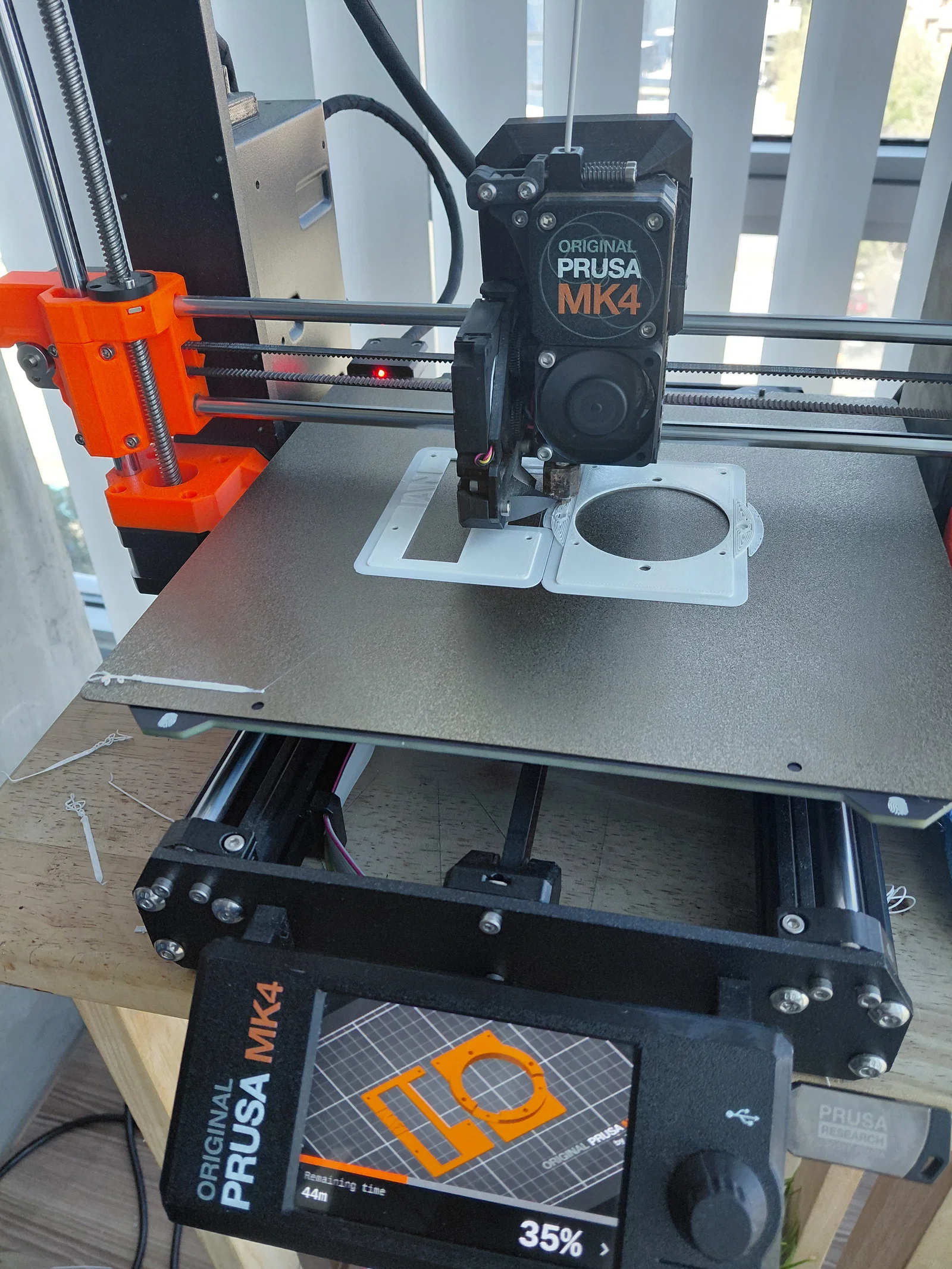

• Thông số in: Thiết lập layer height khoảng 0.2mm để cân bằng giữa độ mịn và thời gian in. Nên để infill khoảng 30-40% để đảm bảo khung đế đủ cứng cáp.
• Phần cứng yêu cầu: Cần chuẩn bị sẵn ốc vít M3 x 8mm (đầu lục giác) cùng bộ đai ốc tương ứng để cố định khung. Đối với bo mạch, bạn cần thêm bộ ốc vít và chân đệm M2.5 để lắp Raspberry Pi lên đế.
• Lắp đặt: Đảm bảo các vít được vặn chặt nhưng không quá lực làm biến dạng đế in, kiểm tra kỹ độ rung sau khi lắp đặt trước khi cho máy bay cất cánh.
• Kiểm tra định kỳ: Sau mỗi lần bay hoặc va chạm, hãy kiểm tra lại các mối nối ốc vít để đảm bảo mọi linh kiện vẫn được cố định chắc chắn, tránh các sự cố ngoài ý muốn trên không trung.

Việc tự in và trang bị bộ đế này không chỉ tiết kiệm chi phí mà còn giúp bạn nắm vững cấu tạo drone của mình. Đây là bước tiến tuyệt vời cho dự án chế tạo drone của bạn thêm phần hoàn thiện và chuyên nghiệp hơn.
