HSW Wall Offset Bracket - Giá đỡ tạo khoảng cách cho bảng Honeycomb
Remix từ Tường lưu trữ Honeycomb Tác giả RostaP
- Lượt tải
- 1
- Lượt thích
- 0
- Lượt coi
- 53
- Bản remix
- 0
- Bình luận
- 0
File 14 14,6 MB
- hsw_1_panel_offset_bracket_counterbore_cover_1775931786.3mf3MF · 291,4 KB
- hsw_4_panel_coupler_wall_mount_back_1775931787.3mf3MF · 749,9 KB
- hsw_4_panel_coupler_wall_mount_assy_1775931788.stepSTEP · 30 KB
- hsw_1_panel_offset_bracket_counterbore_cover_1775931788.sldprtSLDPRT · 106 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #296031
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Lưu ý quan trọng:
Mình đã sử dụng những giá đỡ này cho bộ khung HSW mà không chịu tải nặng hoặc tải lặp lại, nên mình chưa rõ giới hạn chịu lực của chúng đến đâu. Khác với cách lắp đặt truyền thống, các giá đỡ tạo khoảng cách (offset) này tập trung trọng tải của tấm bảng vào một diện tích nhỏ hơn, đồng thời tạo ra mô-men xoắn do độ lệch. Tóm lại, các bạn hãy cân nhắc kỹ và tự chịu trách nhiệm khi sử dụng dựa trên mục đích lắp đặt HSW của mình nhé.
Tấm bảng HSW sẽ có độ đàn hồi nhất định tùy thuộc vào khoảng cách giữa các giá đỡ. Theo kinh nghiệm của mình, khoảng cách khoảng 6-8 đơn vị hình lục giác là ổn trước khi nó gây ảnh hưởng đến việc treo đồ trên tường.
Tổng quan:

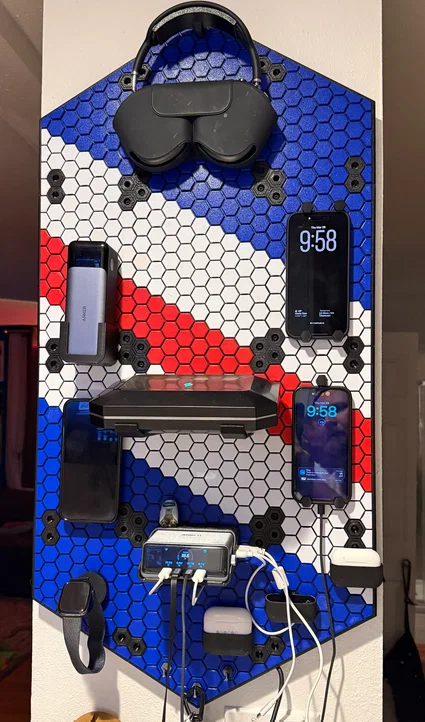

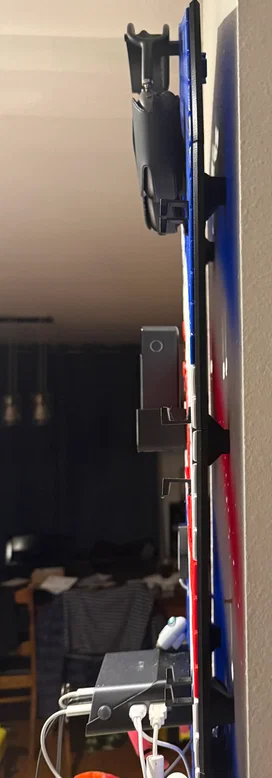

Mình thiết kế linh kiện này như một phần quan trọng trong dự án bảng treo tường cá nhân để che đi các dây điện phía sau. Thiết kế được phát triển dựa trên các chi tiết kết nối hiện có, cho phép liên kết tối đa bốn tấm bảng cùng lúc.

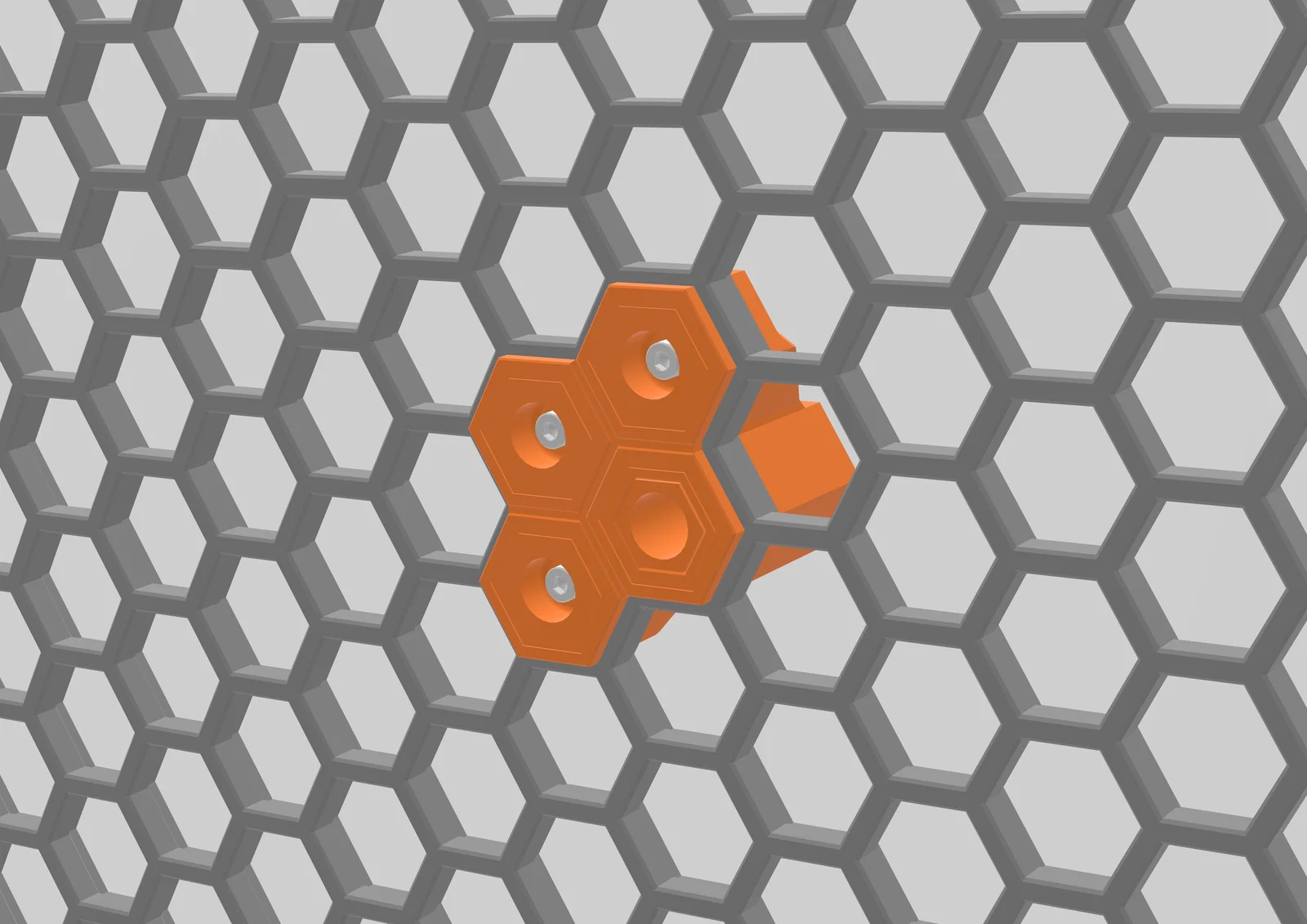

Giá đỡ được chia thành hai phần chính để kẹp chặt các tấm bảng, ngăn chúng bị tuột ra khỏi khớp nối.
Ban đầu mình dùng vít và tắc kê số 8 cho dự án, nhưng sau đó đã nâng cấp lên vít số 10 để tăng khả năng chịu tải cho các loại tắc kê tường.

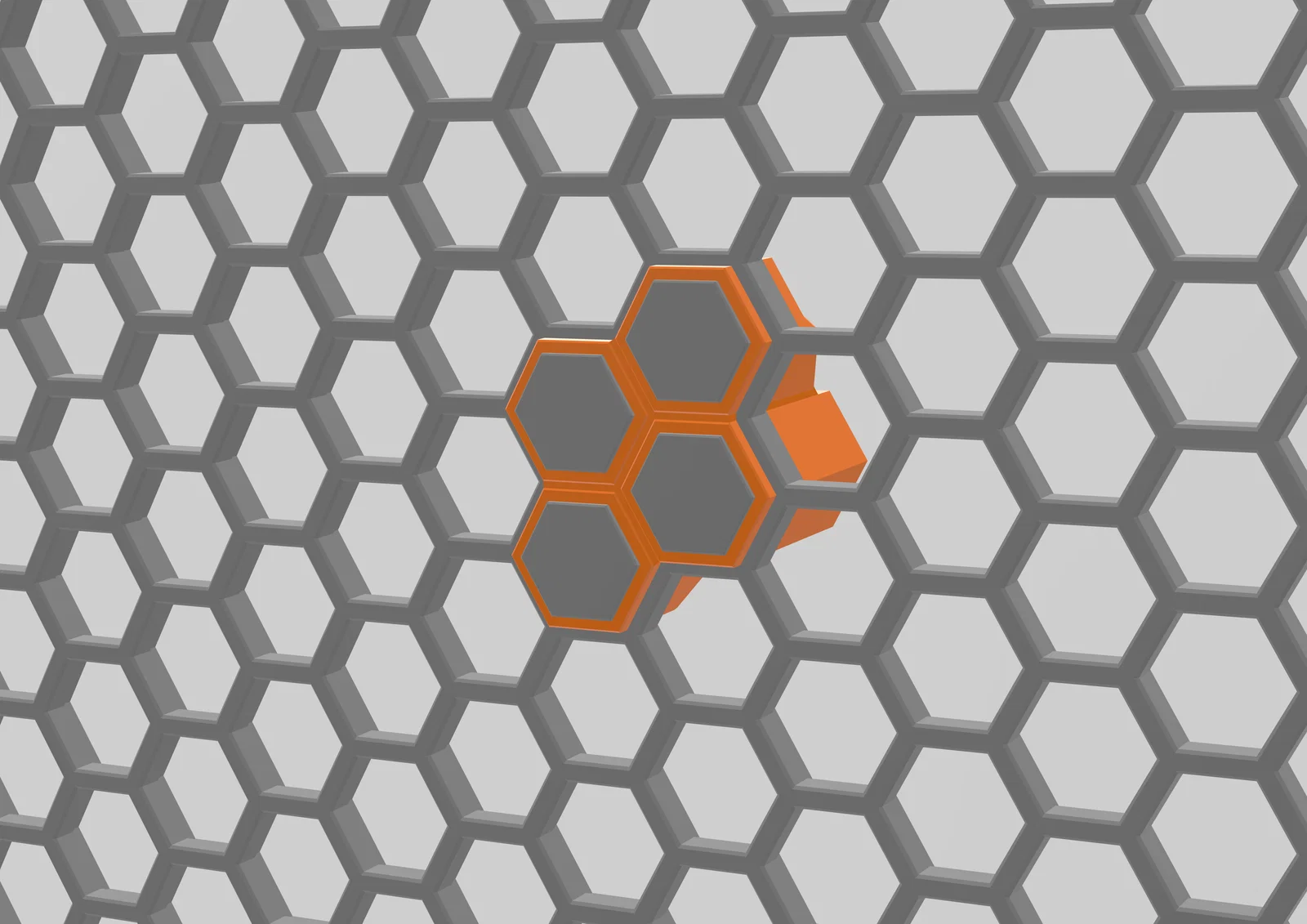

Giá đỡ này cũng bao gồm các nắp che tùy chọn chỉ mang tính thẩm mỹ.
Thiết lập in:
Độ cao lớp in (Layer Height): 0.2
Số đường biên (Perimeters): 4
Độ phủ (Infill): 20%
Hỗ trợ (Supports): Bật
Phần cứng yêu cầu:
3 cái: Vít M3x12mm SHCS
3 cái: Đai ốc M3
1 cái: Vít nở bướm (Toggle Bolt) kích thước #10 (Mình khuyên dùng loại có sức chịu tải tối thiểu 25lb, cá nhân mình chọn loại 60lb cho mục đích sử dụng riêng).
Lắp ráp:

Thông số in
- Định dạng
- 3mfbgcodesldasmsldprtstep
- Số file mô hình
- 14
- Tổng dung lượng
- 14,6 MB
- File lớn nhất
- 4,2 MB
