Sạc Ozito PXC 20V 100W USB-PD & USB-A (QC 3.0)

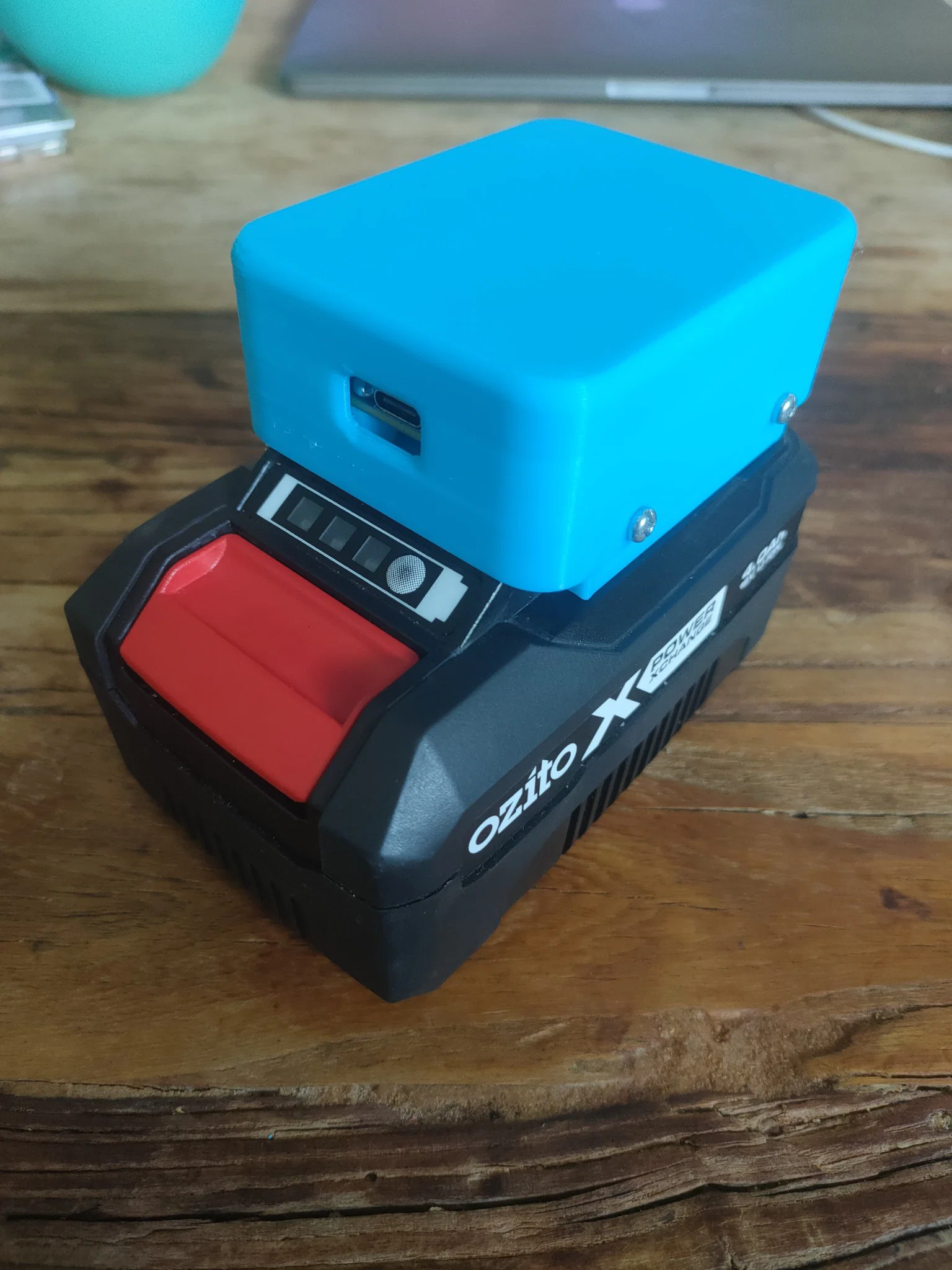

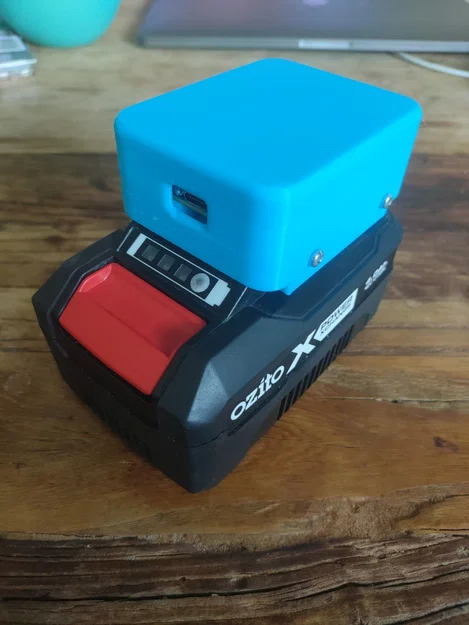

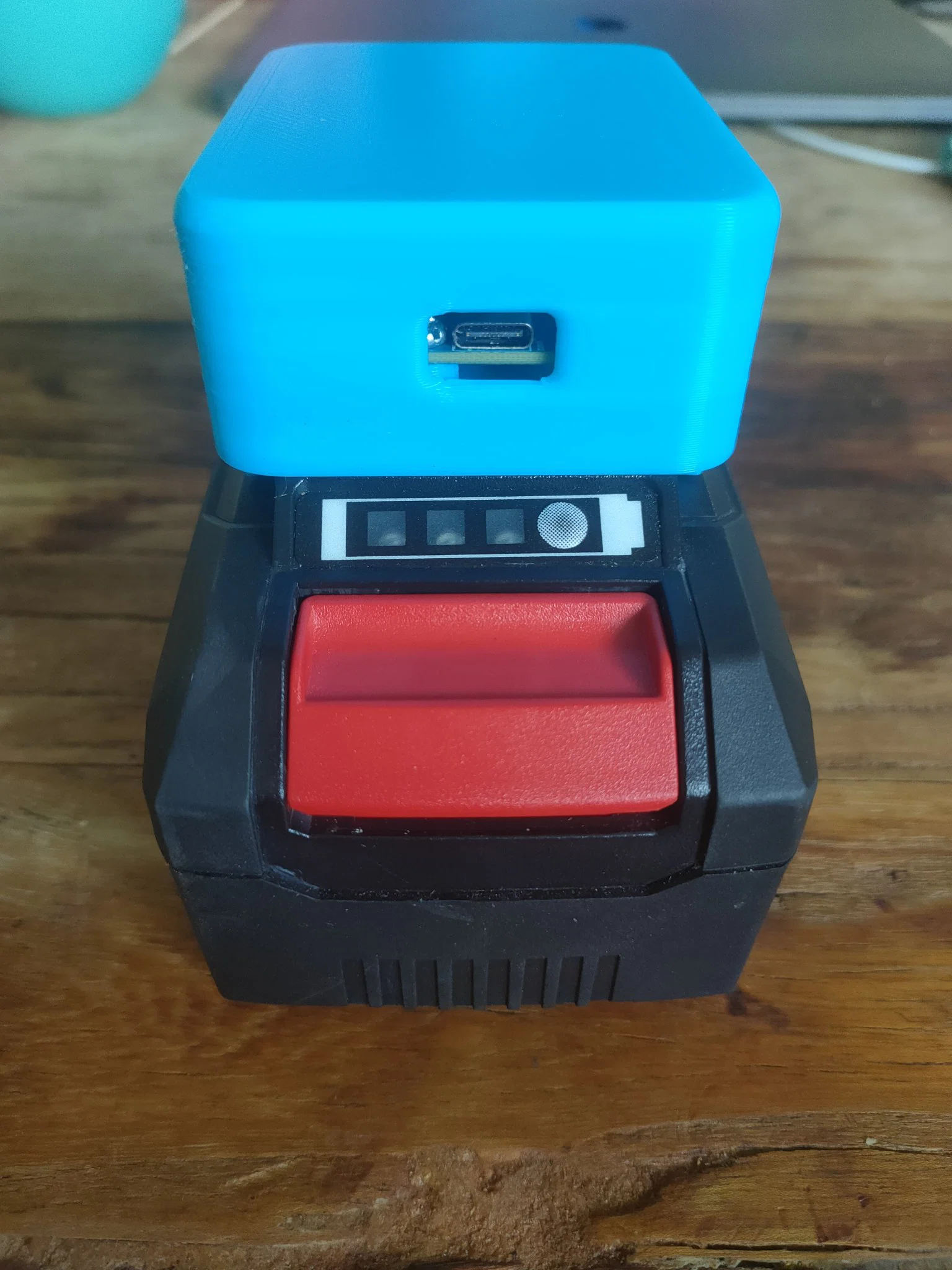

Tôi đã thiết kế hộp sạc 100W USB-PD/A (QC 3.0) này, có thể cắm vào pin Ozito 20V. Điều này rất lý tưởng vì nó có thể sạc đầy Macbook và các laptop USB-PD khác với công suất tối đa 100W.

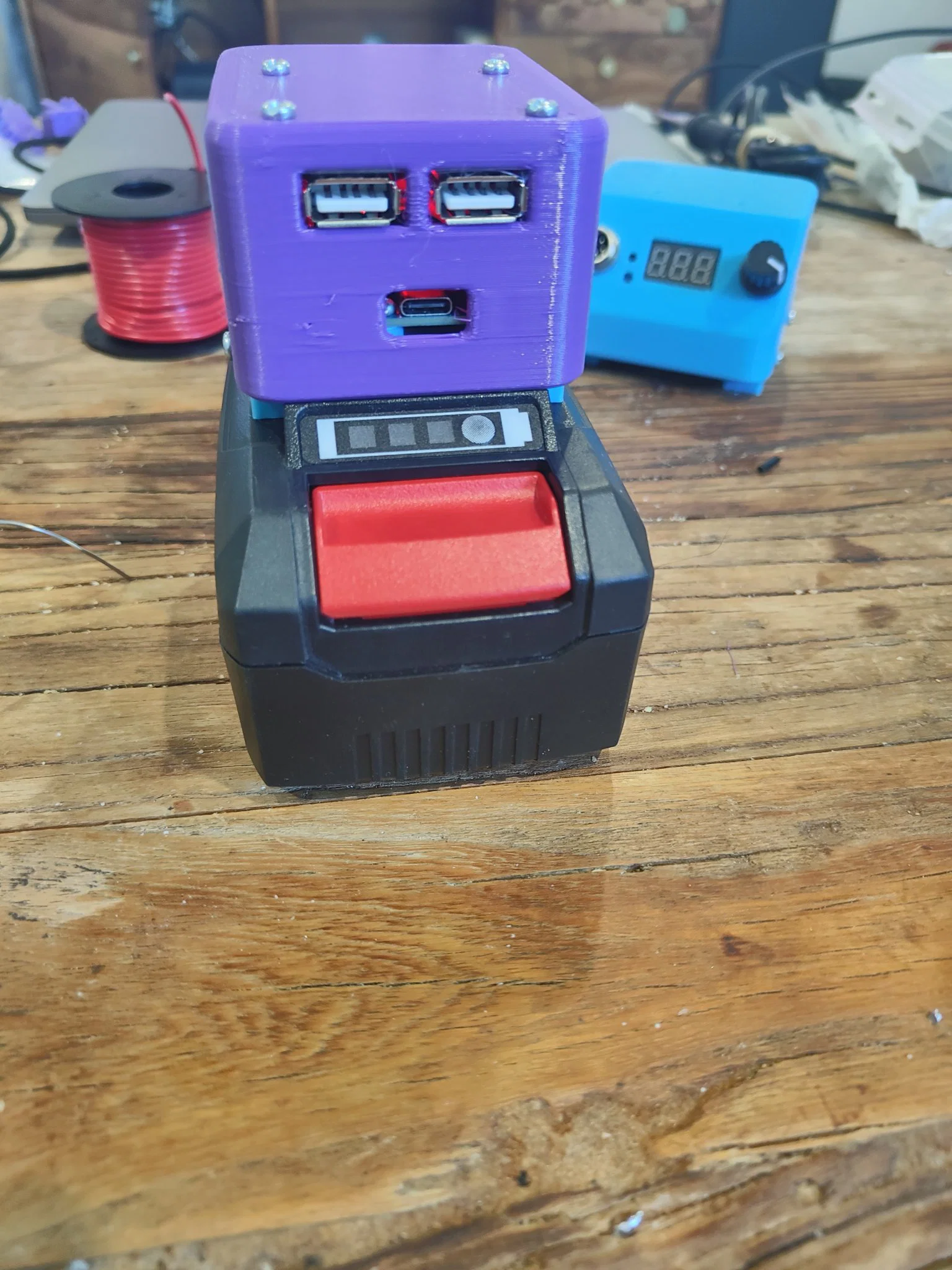

Bạn có thể in phần trên với USB-PD hoặc với cả USB-PD & USB-A (QC 3.0).

Các vật dụng cần thiết:

1. Pin Ozito PXC 20V

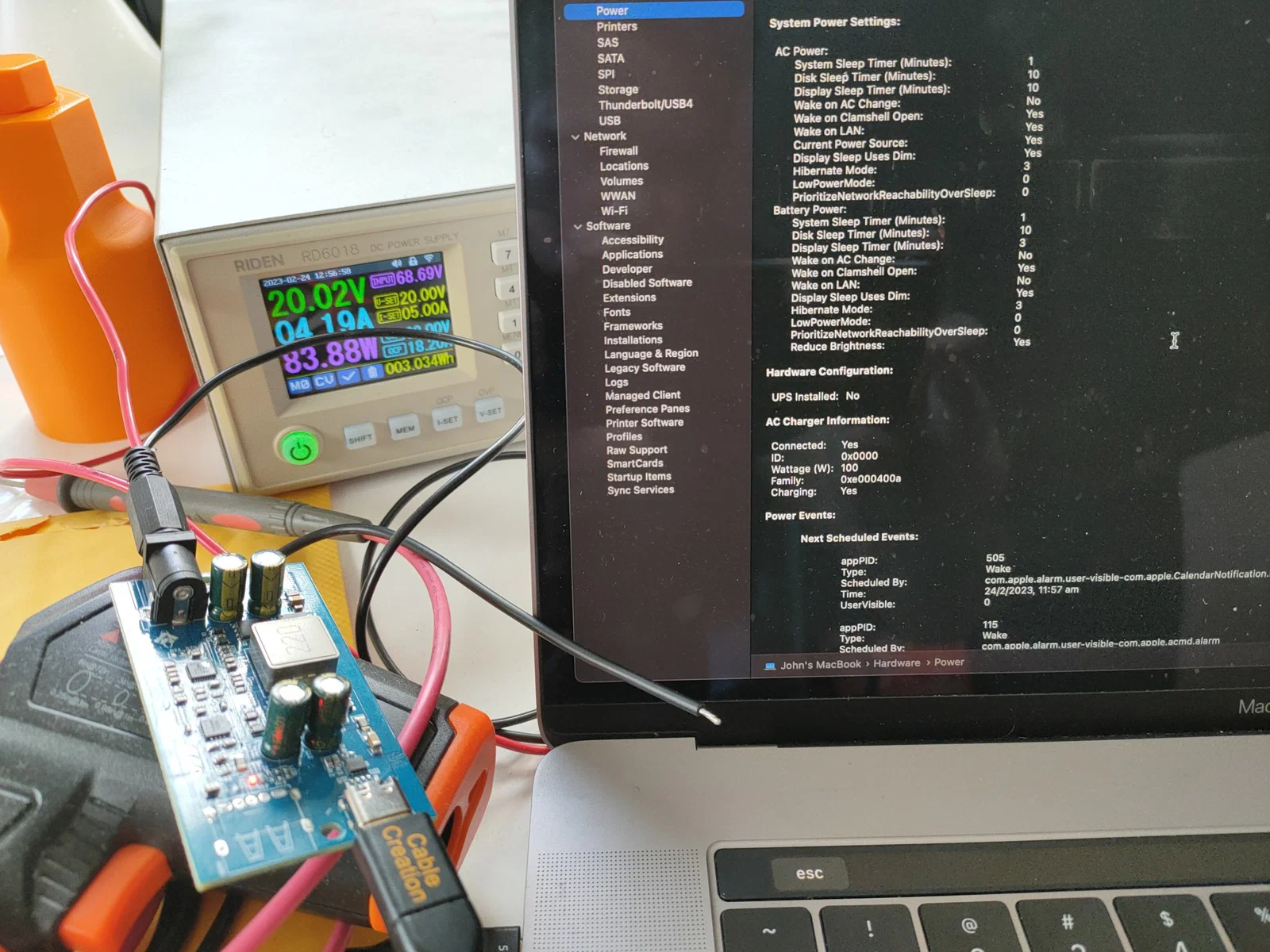

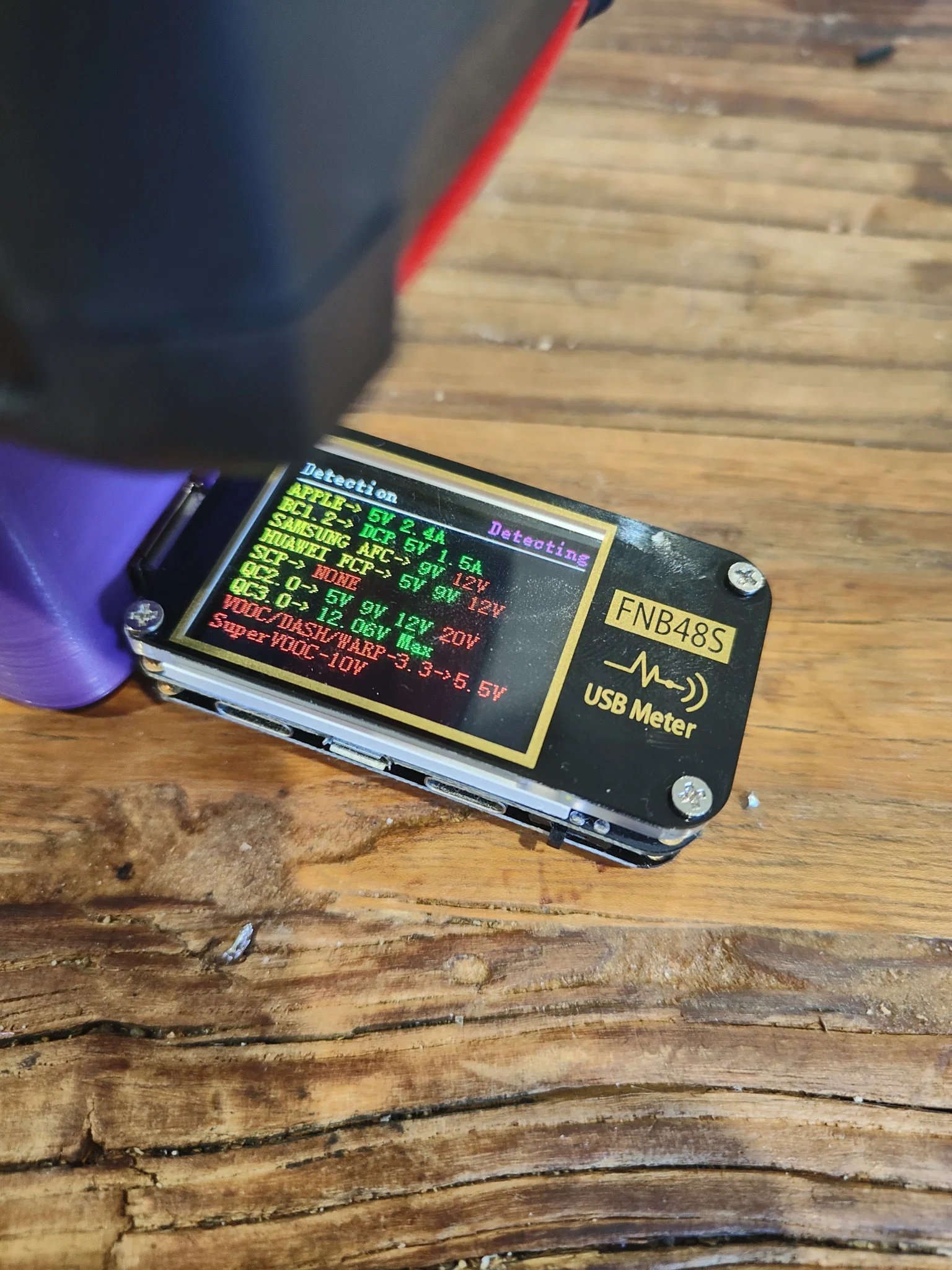

2. Mô-đun/bo mạch sạc SW2303 (bạn có thể tìm thấy trên ebay hoặc Aliexpress). Một số người đã báo cáo vấn đề với một số bo mạch này khi không duy trì được 100W, nhưng tôi đã nhận được phiên bản v1.1 và nó có thể duy trì sạc trong một giờ ở mức 100W.
3. Bo mạch sạc USB-A QC cho sạc USB-A: https://www.aliexpress.com/item/32953580059.html

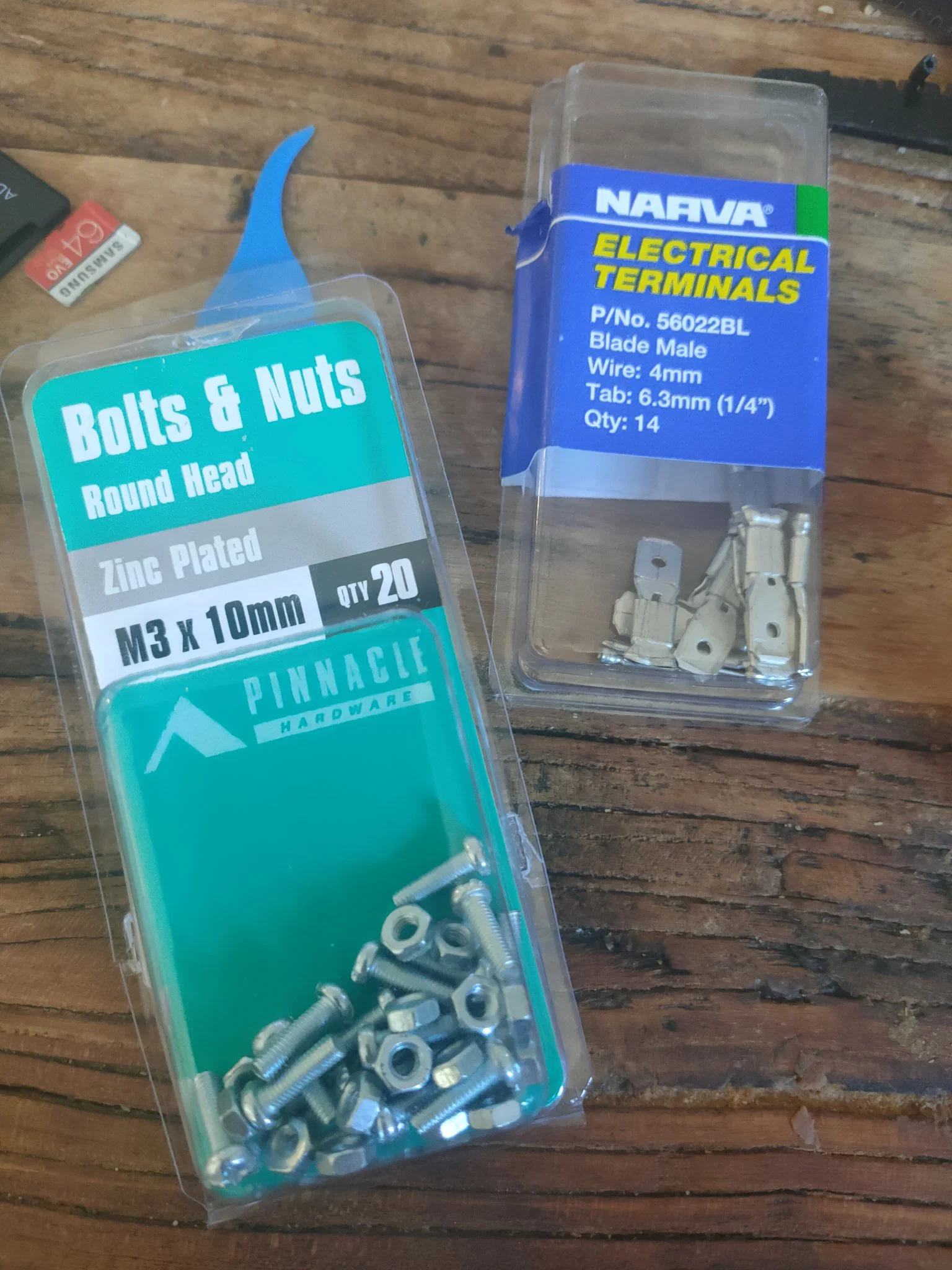

4. Đai ốc & bu lông M3x10mm - Tôi đã mua của tôi từ Bunnings (https://www.bunnings.com.au/pinnacle-m3-x-10mm-zinc-plated-round-head-bolts-and-nuts-20-pack_p0247262)
5. Đầu nối lưỡi 6.3mm - Tôi đã mua loại màu xanh của Narva từ Bunnings (https://www.bunnings.com.au/narva-3mm-blue-electrical-terminal-male-blade-connector-14-pack_p4330755)
6. Súng hàn
7. Dây 18AWG/7.5A - Tôi đã mua một số cuộn từ Jaycar (https://www.jaycar.com.au/p/WH3046)

Hướng dẫn:

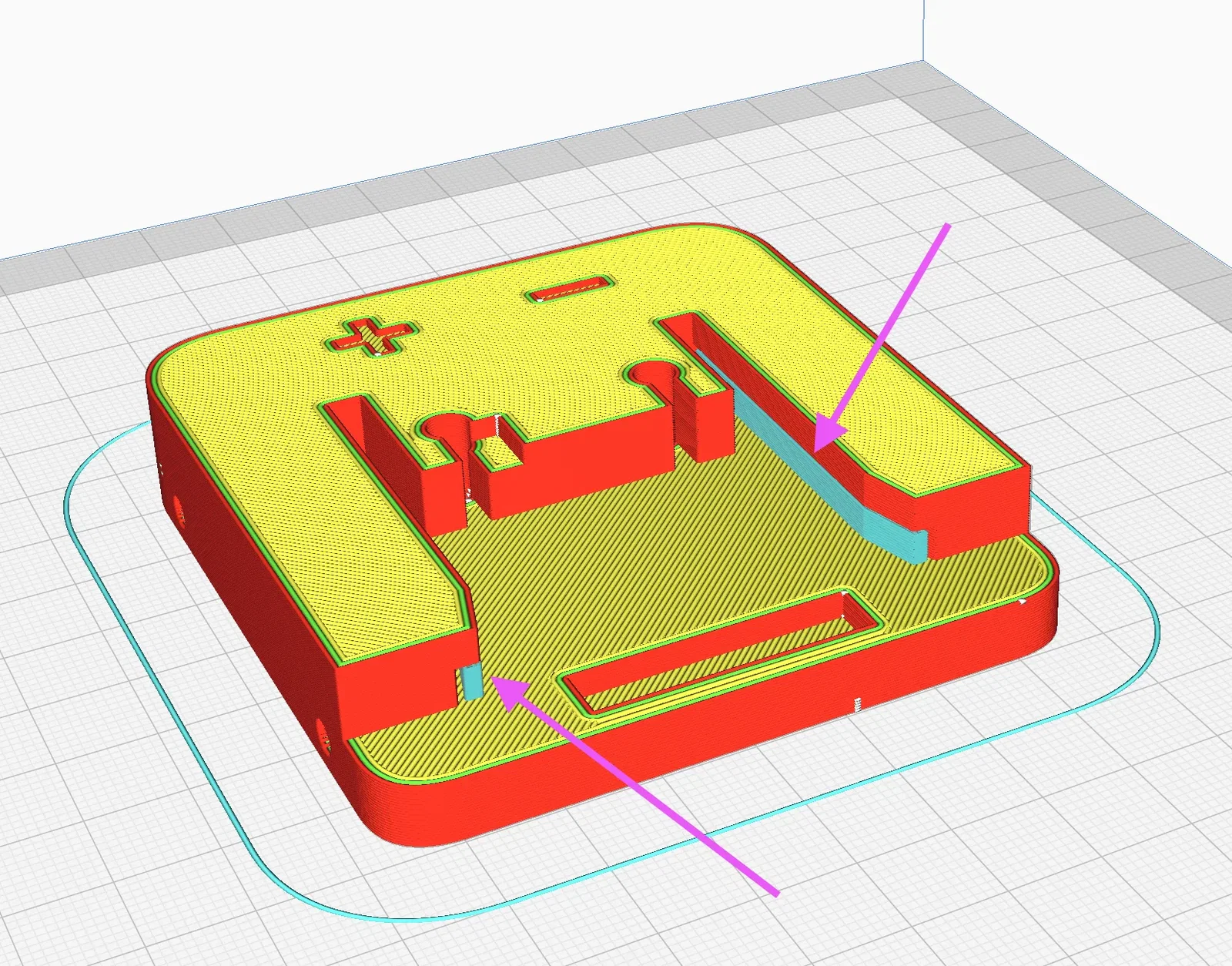

1. In ấn tất cả các bộ phận. Bạn cần hỗ trợ như được hiển thị trong hình ảnh đính kèm.
2. Sử dụng súng nhiệt hoặc một nguồn nhiệt khác, làm nóng các đầu nối của lưỡi và loại bỏ lớp cách điện bằng nhựa bằng kìm.
3. Ép đầu nối phẳng bằng cách sử dụng một số kìm.
4. Hàn một số dây vào đầu của các đầu nối.

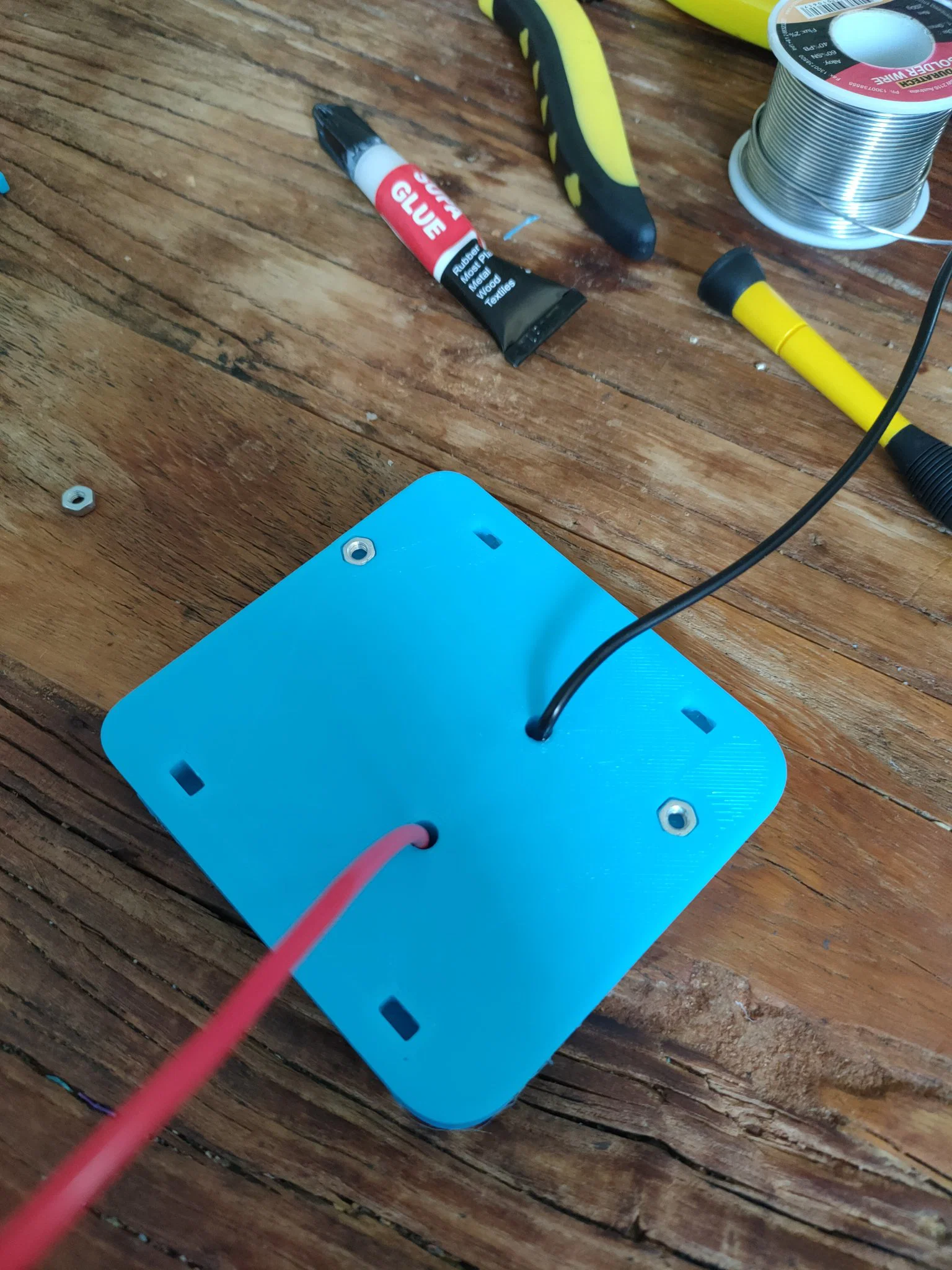

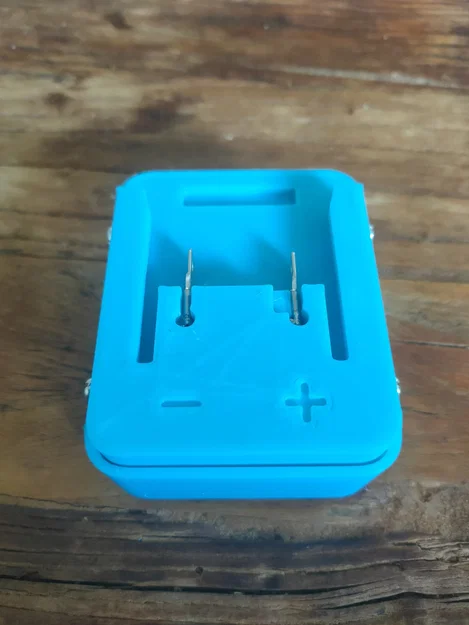

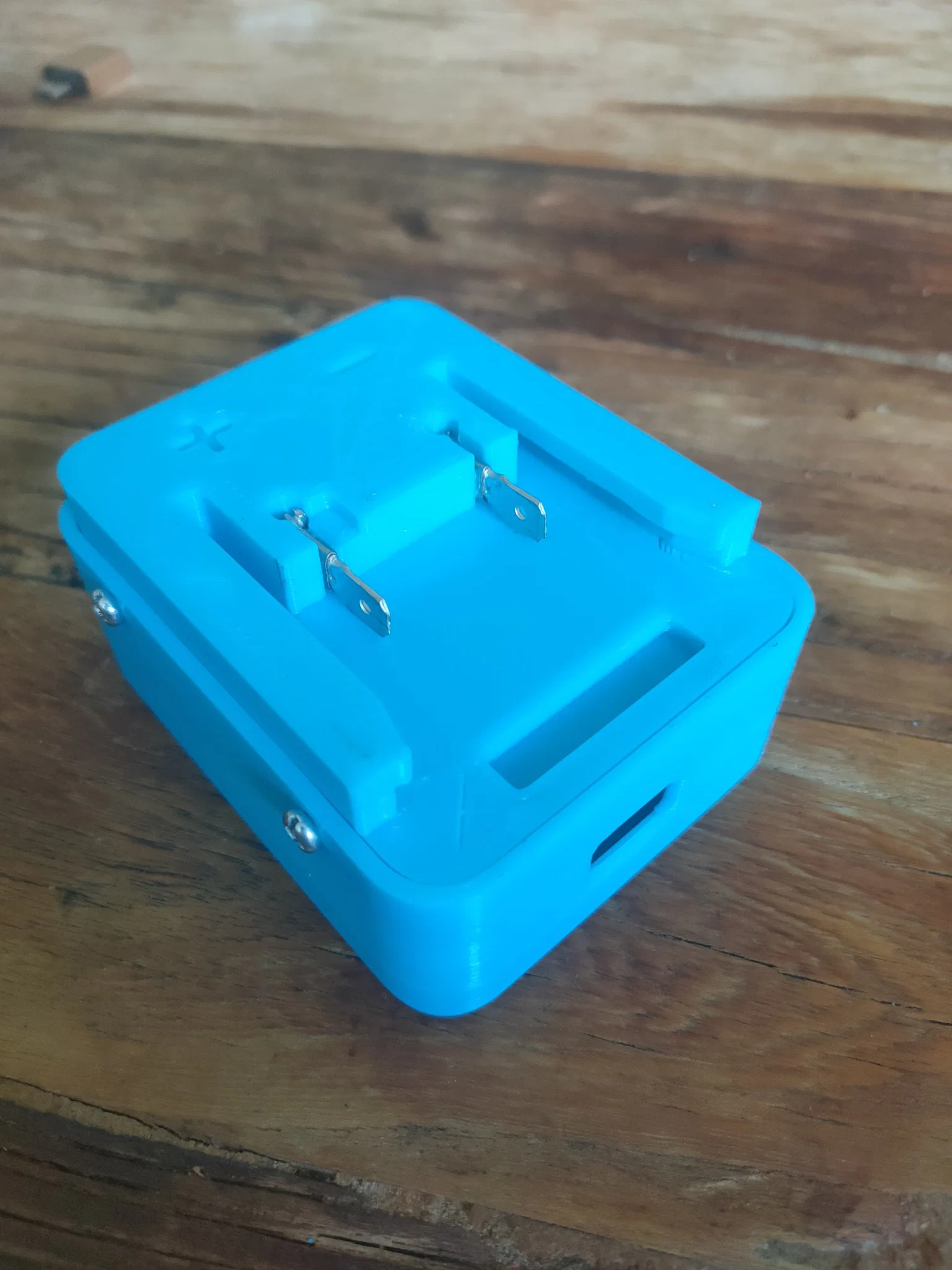

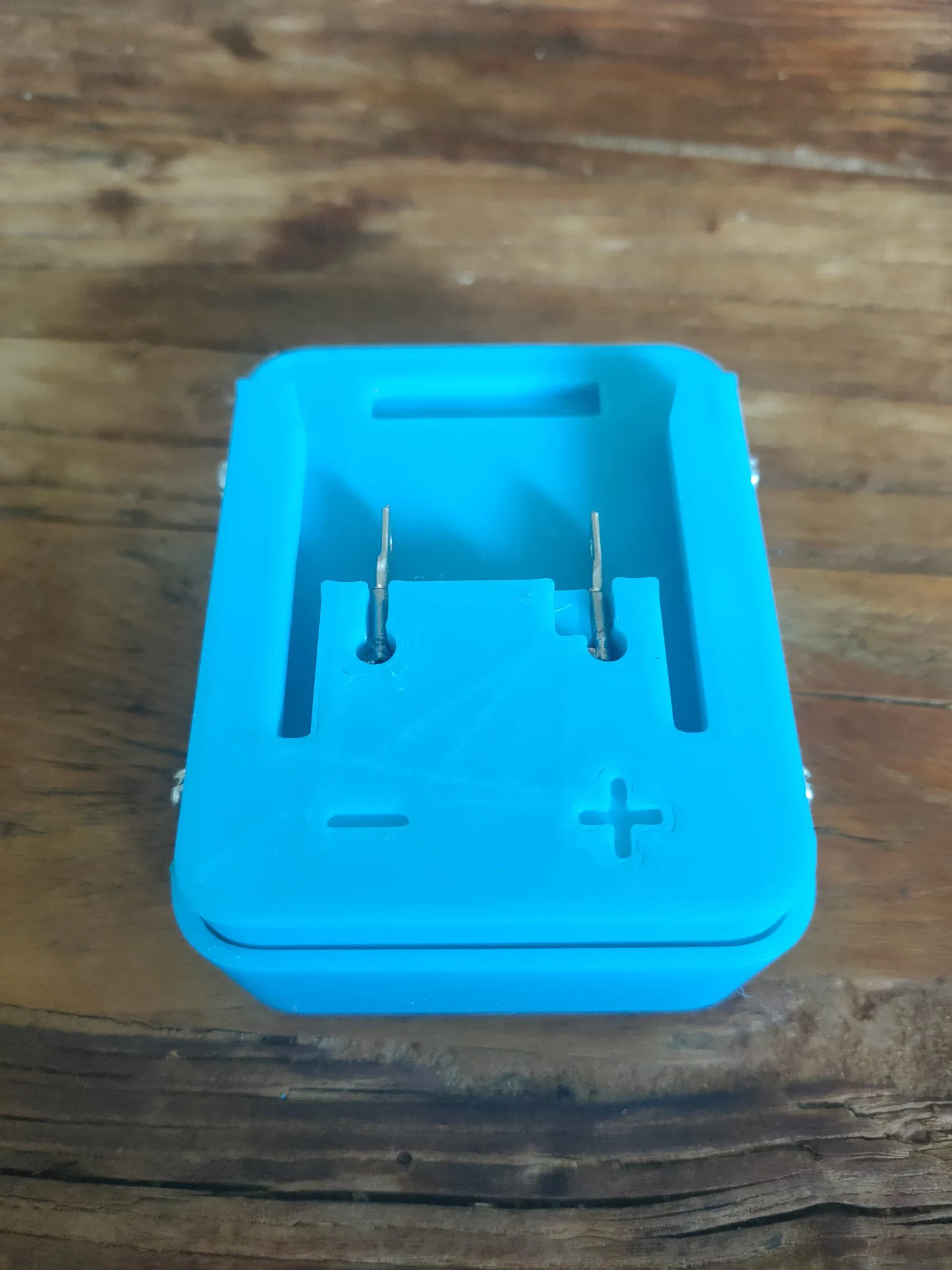

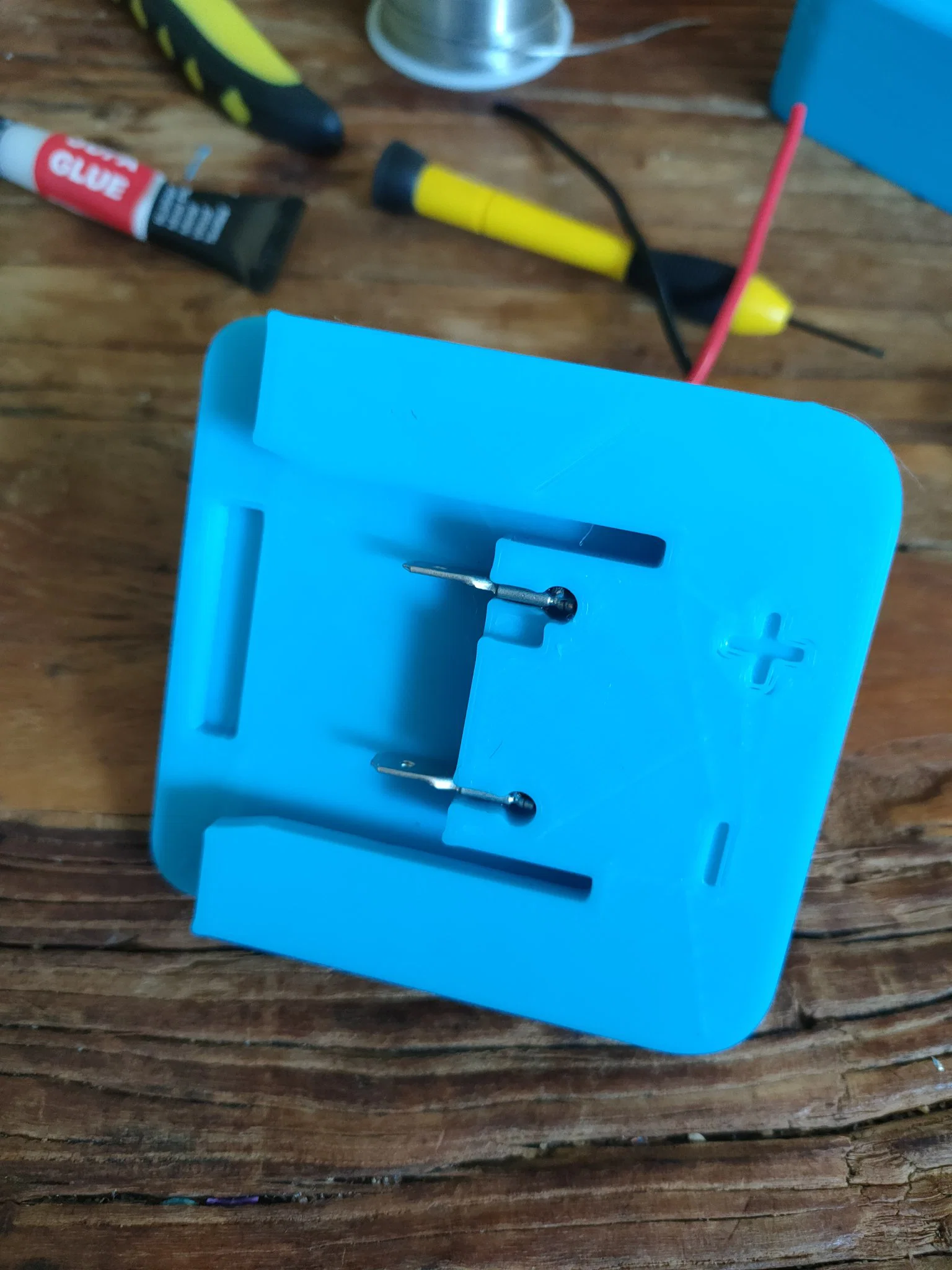

5. Kéo các dây qua các lỗ ở đáy sau đó ấn các đầu nối vào các khe dương và âm tương ứng. Khi các đầu nối được căn chỉnh chính xác, dán keo siêu dính để cố định các đầu nối.
6. Ép các đai ốc vào các rãnh của chúng và sử dụng một số keo siêu dính để cố định chúng ở đó.

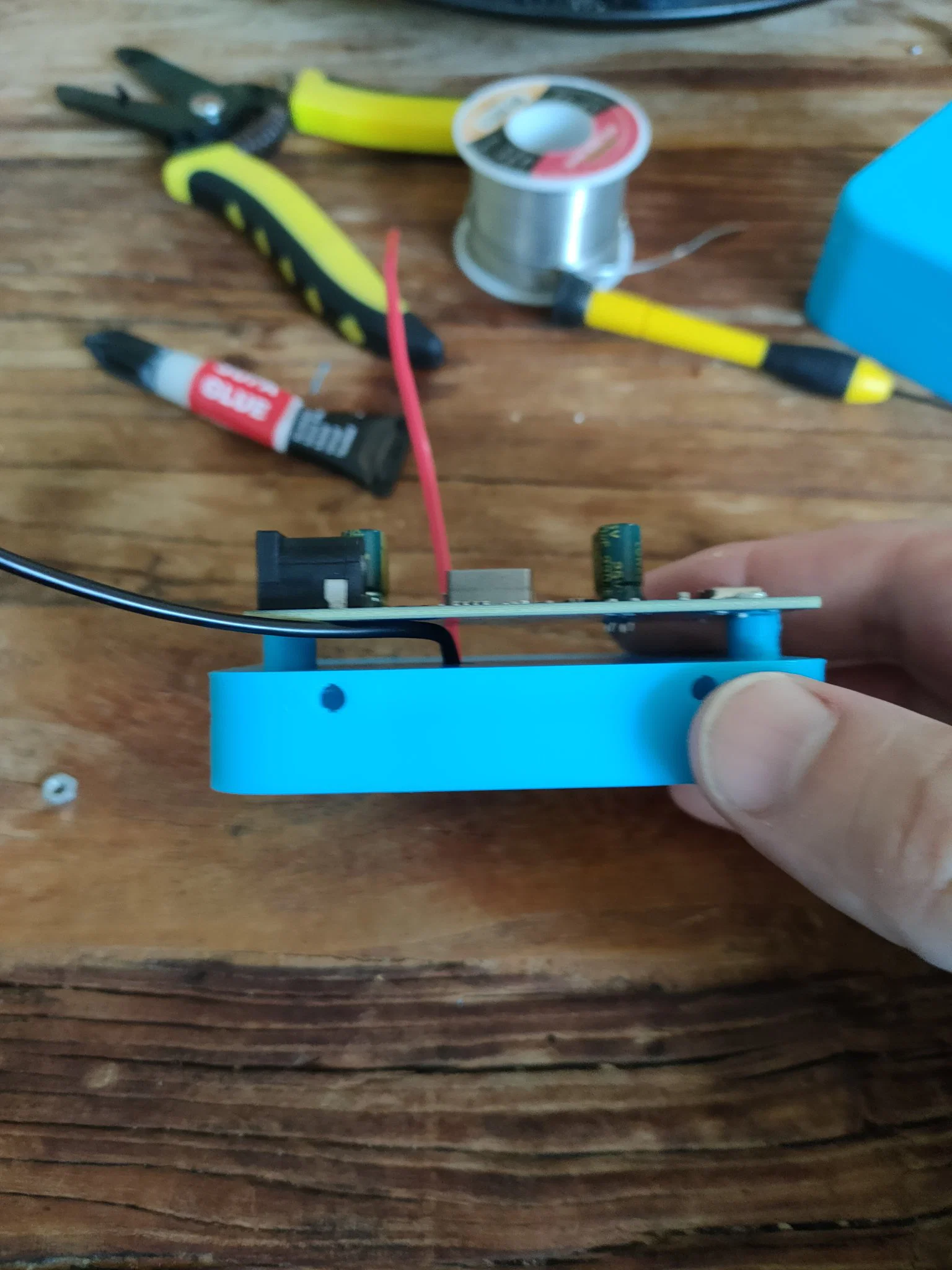

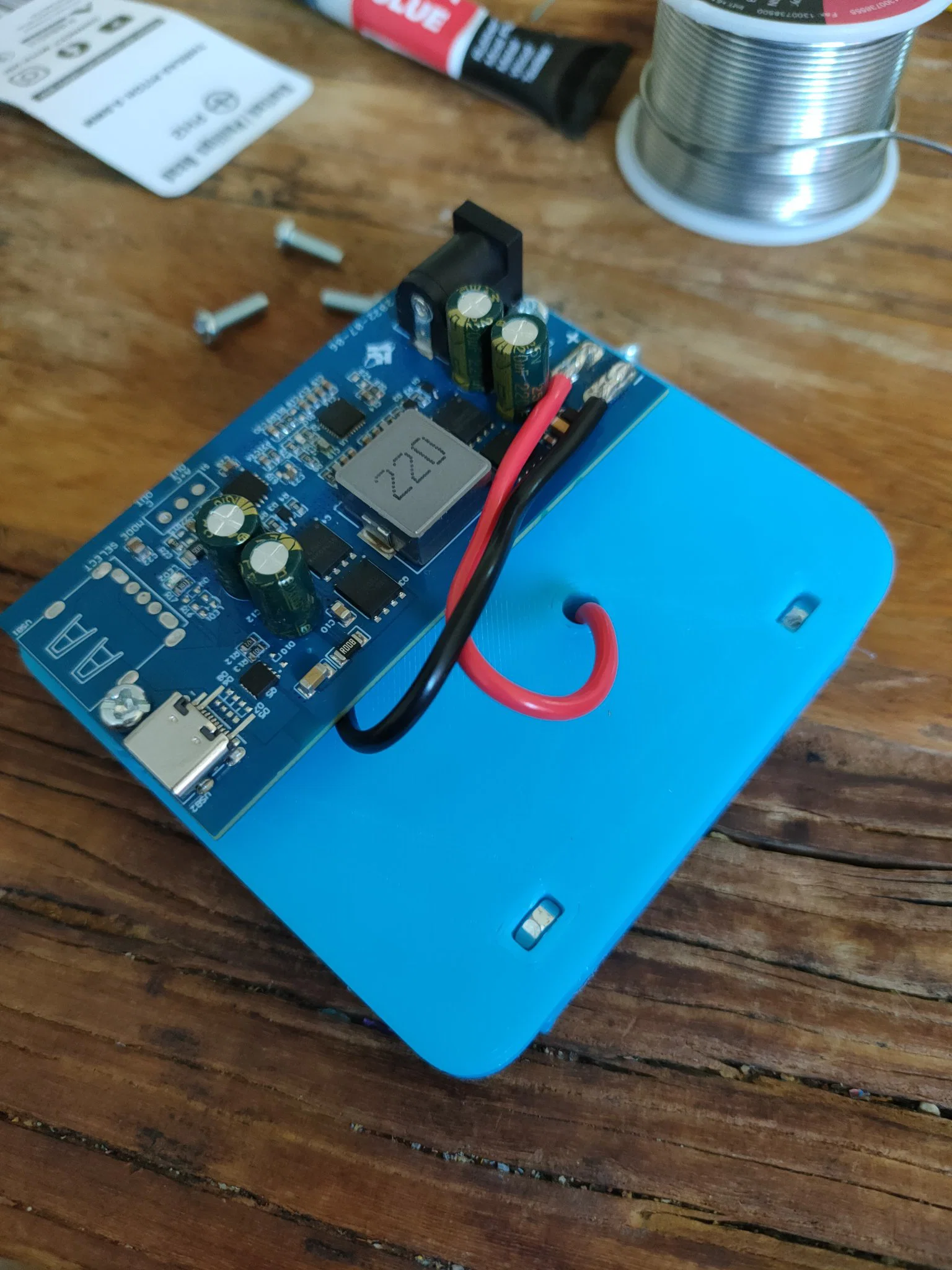

7. Gắn và vặn bảng SW2303 vào đáy đảm bảo sử dụng các miếng đệm in.
8. Hàn các dây vào SW2303 đảm bảo rằng bạn đã có cực tính đúng.

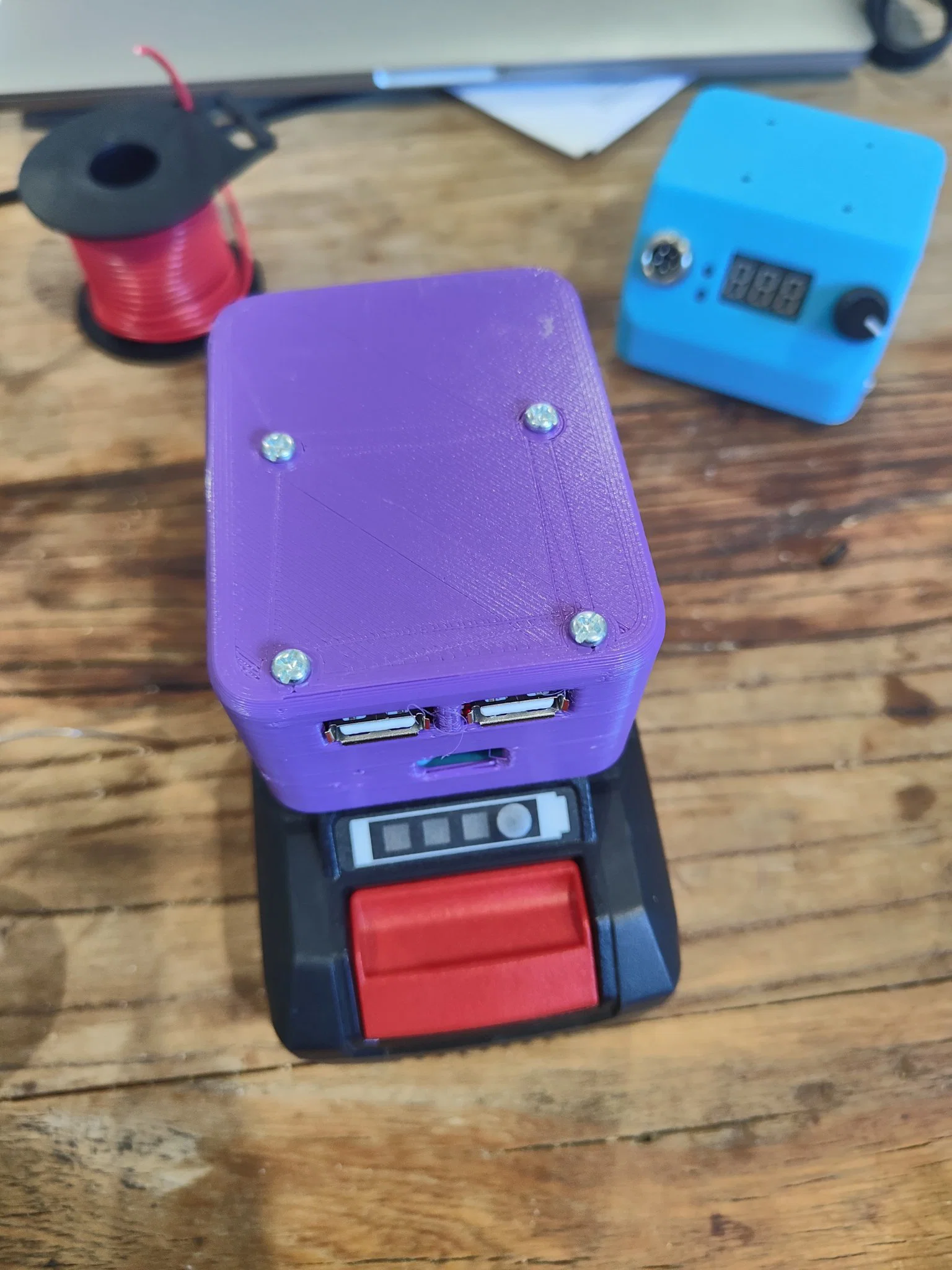

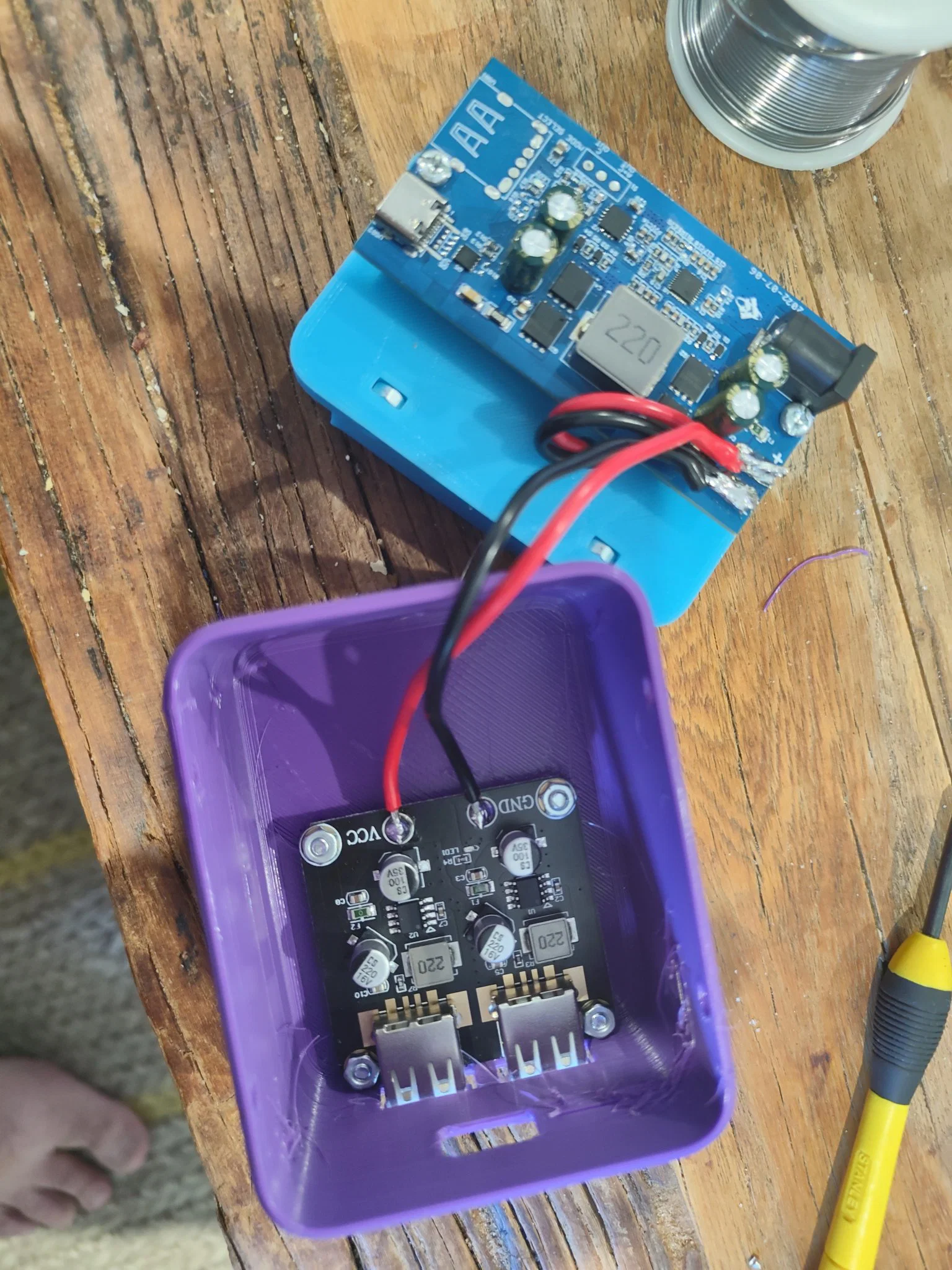

9. Hàn và gắn bảng USB-A vào phần trên.
10. Vặn phần trên vào đáy.
