Bảng Tên Kẹp Tay Cầm Ngăn Kéo Cho Tủ Dụng Cụ Husky

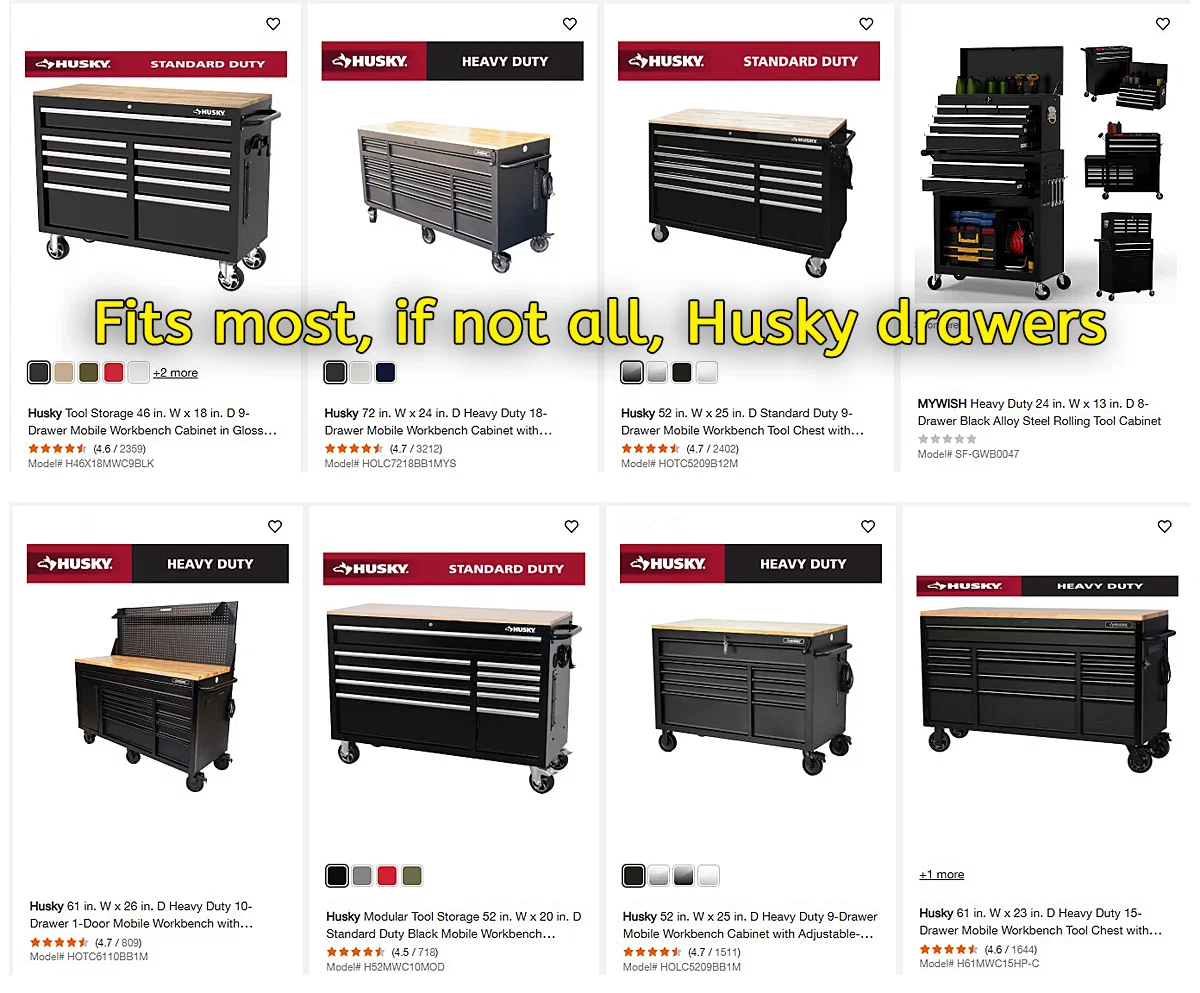

Đây là mẫu bảng tên kẹp vào tay cầm ngăn kéo cho hầu hết, nếu không muốn nói là tất cả, các dòng tủ dụng cụ và bàn làm việc di động thương hiệu Husky được sản xuất và phân phối bởi "Home Depot" tại Mỹ. Tôi không rõ liệu các sản phẩm này có bán ở quốc gia khác hay không. Các dòng tủ này có nhiều mẫu mã khác nhau, nhưng đều có chung đặc điểm là có các ngăn kéo (xem ảnh đính kèm).

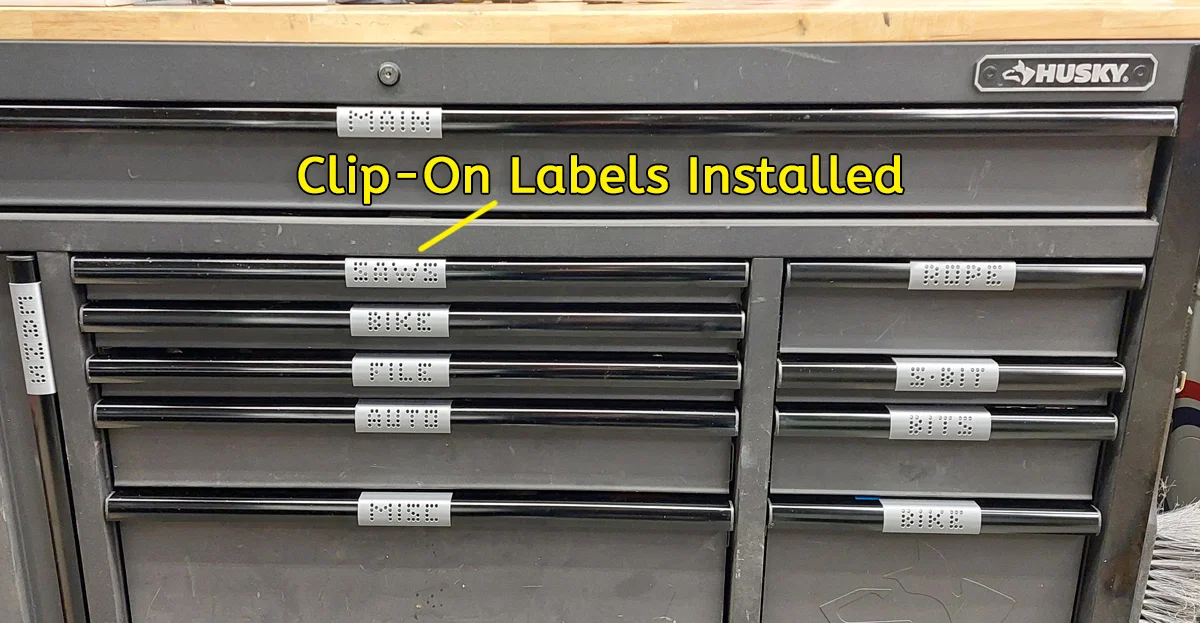

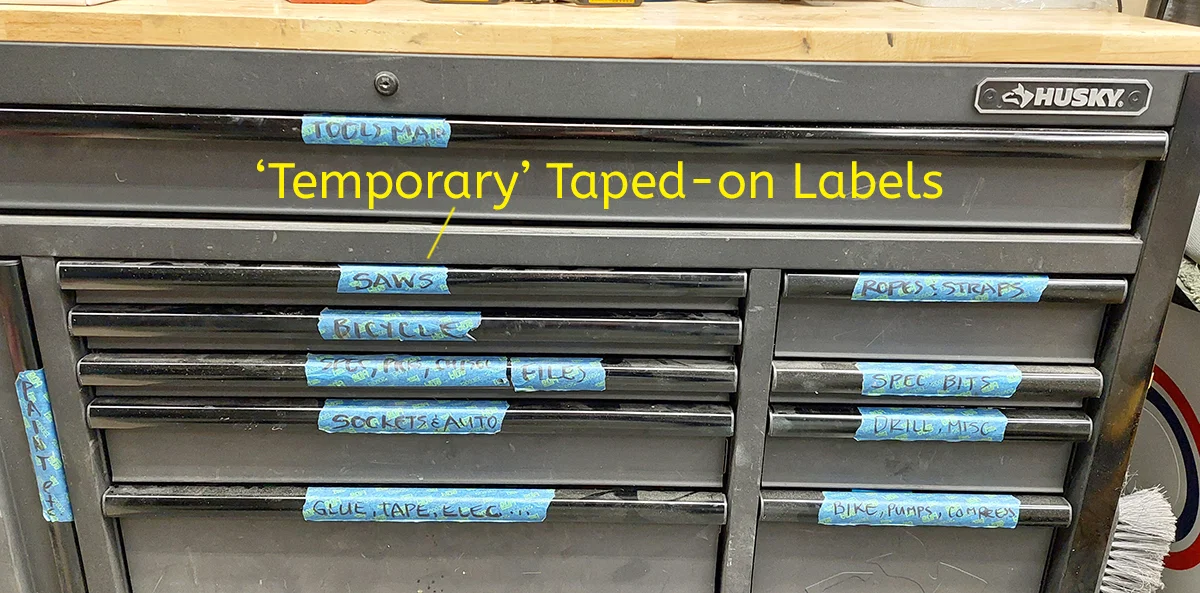

Các ngăn kéo này thường không có nhãn dán để giúp phân biệt đồ đạc bên trong. Tôi đã mua một chiếc bàn làm việc Husky từ năm 2018 và phải dùng băng keo giấy dán lên tay cầm để ghi chú tạm thời. Sau khoảng 7 năm rưỡi sử dụng, cuối cùng tôi cũng đã quyết định tự tay thiết kế những chiếc bảng tên chuyên nghiệp hơn.

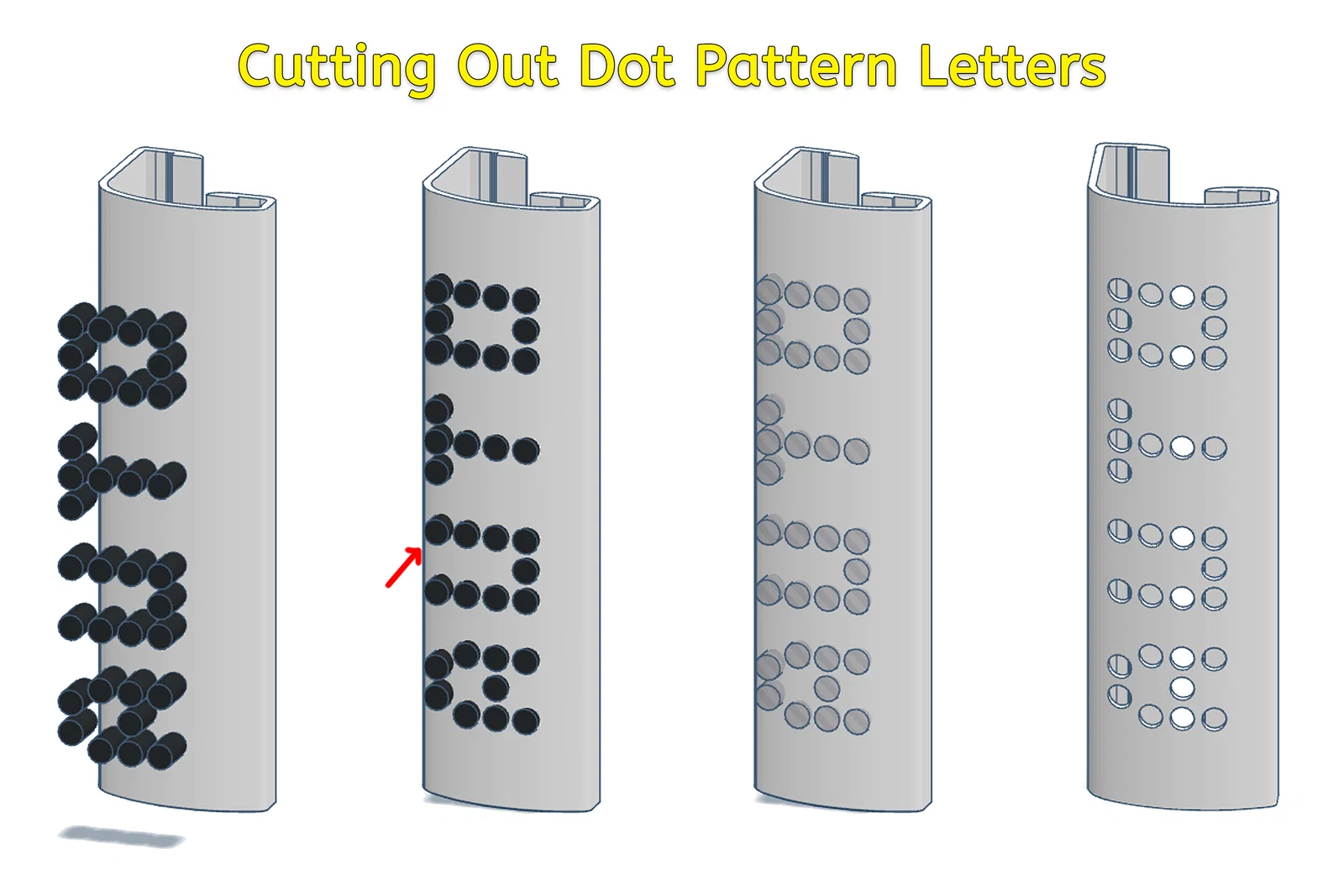

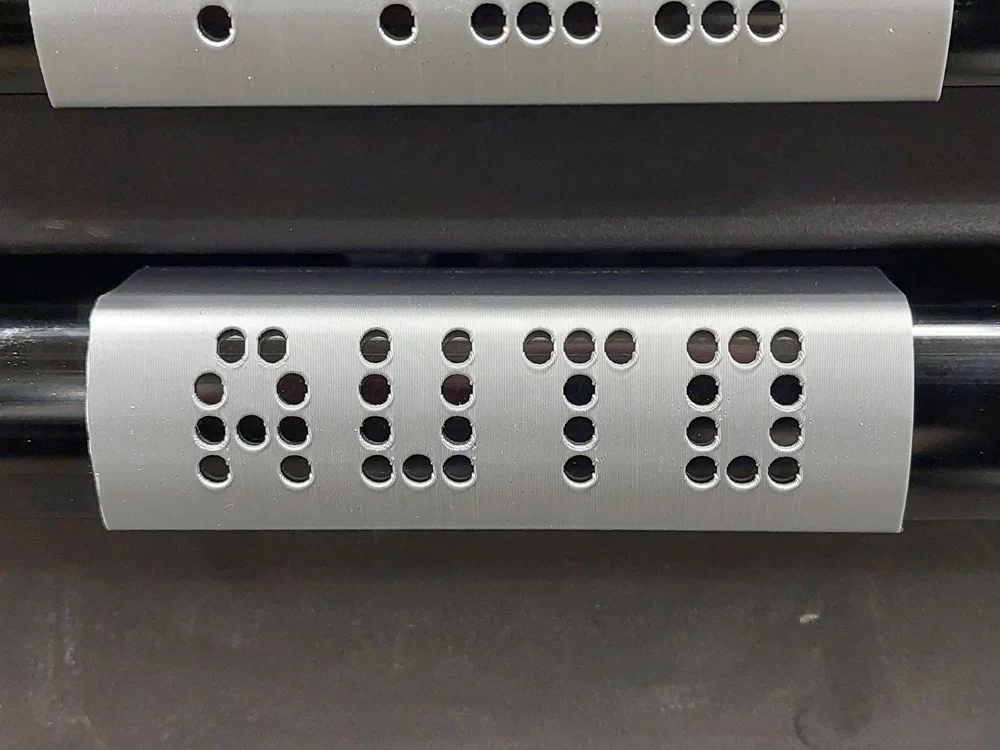

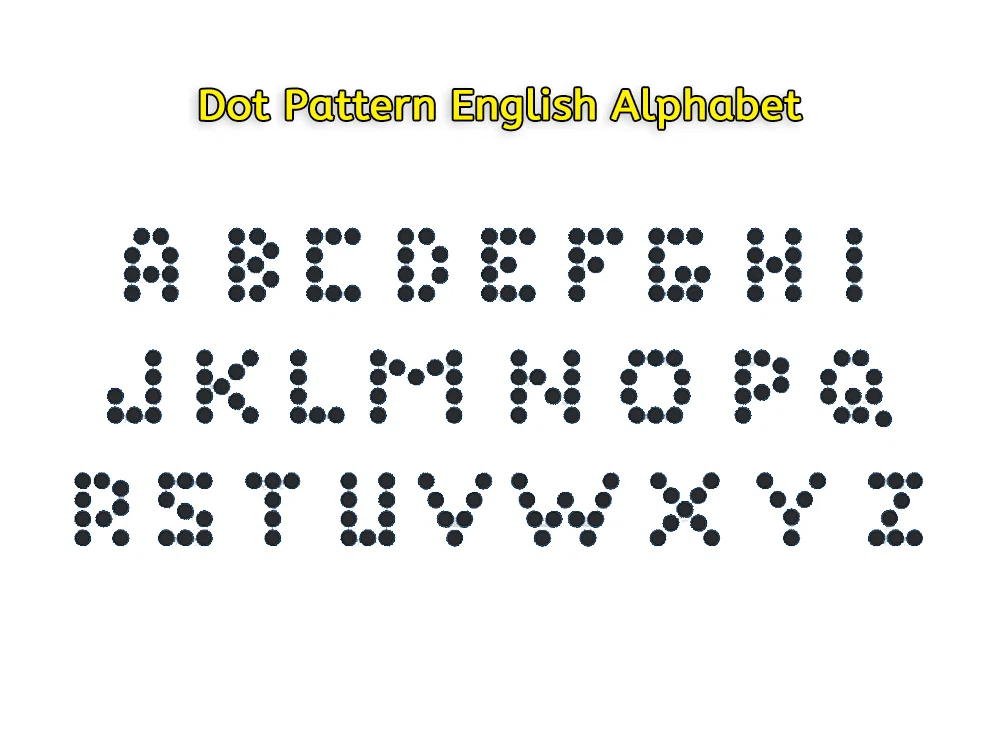

Tôi đã đính kèm hai kích thước nhãn trống, một nhãn mẫu ("AUTO") và một bộ chữ cái dạng chấm (dot pattern) để bạn có thể tự tạo nhãn riêng nếu biết sử dụng phần mềm thiết kế 3D. Bạn có thể kéo giãn các nhãn trống để thay đổi chiều rộng, nhưng lưu ý đừng scale (thay đổi tỷ lệ) toàn bộ vì nó sẽ không còn khớp với tay cầm Husky nữa. Tôi giả định rằng hầu hết những ai in 3D đều có khả năng chỉnh sửa vật thể 3D cơ bản. Các chữ cái dạng chấm được thiết kế dưới dạng khoảng trống (negative space) để tạo chữ cắt trên nhãn. Tôi cung cấp bộ chữ cái này vì không thể nào tạo ra tất cả các nhãn cho mọi nhu cầu được.

LƯU Ý: Tôi không thực sự ưng ý với kiểu chữ chấm này lắm (nó làm tôi nhớ đến phong cách thập niên 70-80), nhưng tôi vẫn chọn nó vì có thể in được mà không cần hỗ trợ (supports). Tôi lo rằng nếu in chữ dạng khác, việc bắc cầu (bridging) sẽ khó thành công do thành nhãn mỏng và mặt nhãn bị cong. Cách lý tưởng nhất là dùng máy in 2 đầu phun để in 2 màu, nhưng vì tôi chỉ có máy 1 đầu phun và không có AMS, nên tôi ưu tiên các mẫu in 1 màu cho tiện.

Nếu bạn không biết cách cắt chữ vào mô hình, bạn vẫn có thể in các nhãn trống rồi dùng bút viết trực tiếp lên đó.

Các nhãn này được thiết kế để in ở tư thế dựng đứng như file tôi đã đăng lên Printables. Tôi in với đầu phun 0.4mm, layer height 0.20mm, infill 100% bằng nhựa PLA màu bạc (Basic Silver). Tôi có thêm một lớp brim 3mm với khoảng cách 0.25mm để tăng độ bám dính mà không làm khó việc làm sạch sau khi in. Tôi chọn PLA màu bạc vì nó có màu sáng (dễ nhìn thấy màu đen của tay cầm qua các lỗ chữ) và trông khá hợp với vẻ ngoài công nghiệp của đồ Husky.

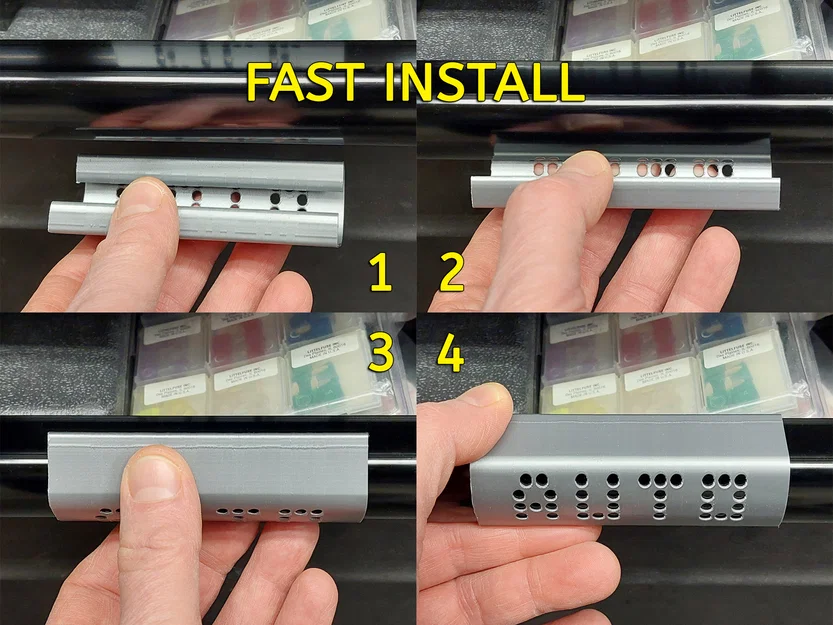

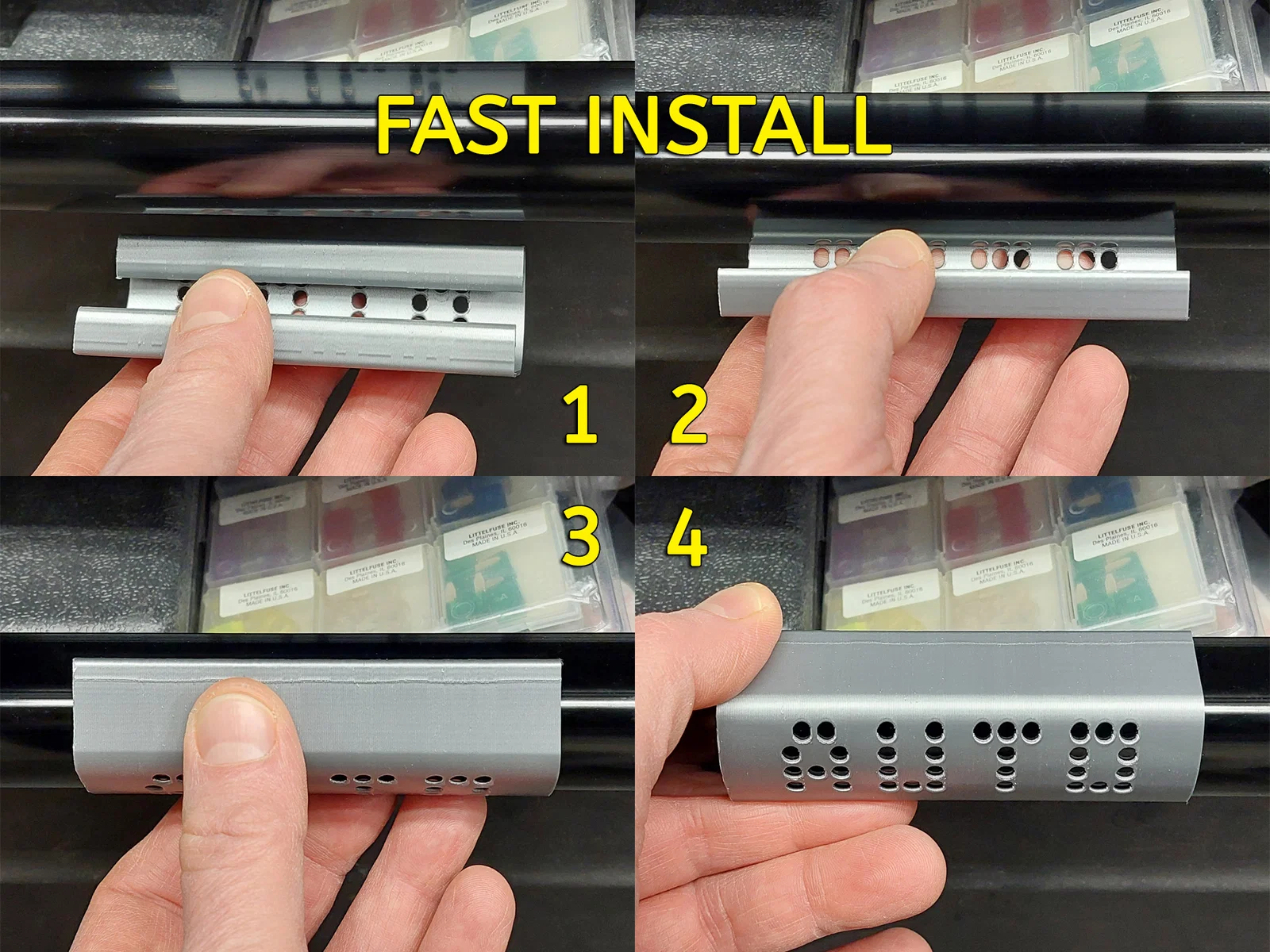

Sau khi in xong, bạn lắp nhãn bằng cách móc từ mặt dưới/sau của tay cầm trước, sau đó đẩy mạnh để nhãn ôm trọn và kẹp chặt vào mặt sau. Nhãn sẽ bám rất chắc chắn nhưng vẫn có thể tháo ra bằng cách bẩy nhẹ phần mép phía trên ra khỏi tay cầm (làm ngược lại thao tác lắp). (Xem ảnh hướng dẫn lắp đặt).
