Khay Gridfinity cho bộ tay cầm và mũi khoan Donau Elektronik

Đây là các khay Gridfinity được thiết kế cho bộ Donau Elektronik HSS250 từ T.M.E. (không liên kết), bao gồm một tay cầm kẹp mũi khoan (pin vice) và 2 bộ mũi khoan thép gió (HSS), kích thước từ 0,3mm-1,2mm và 1,3mm-2,5mm (mỗi kích thước có 2 mũi), được đựng trong các hộp riêng biệt.

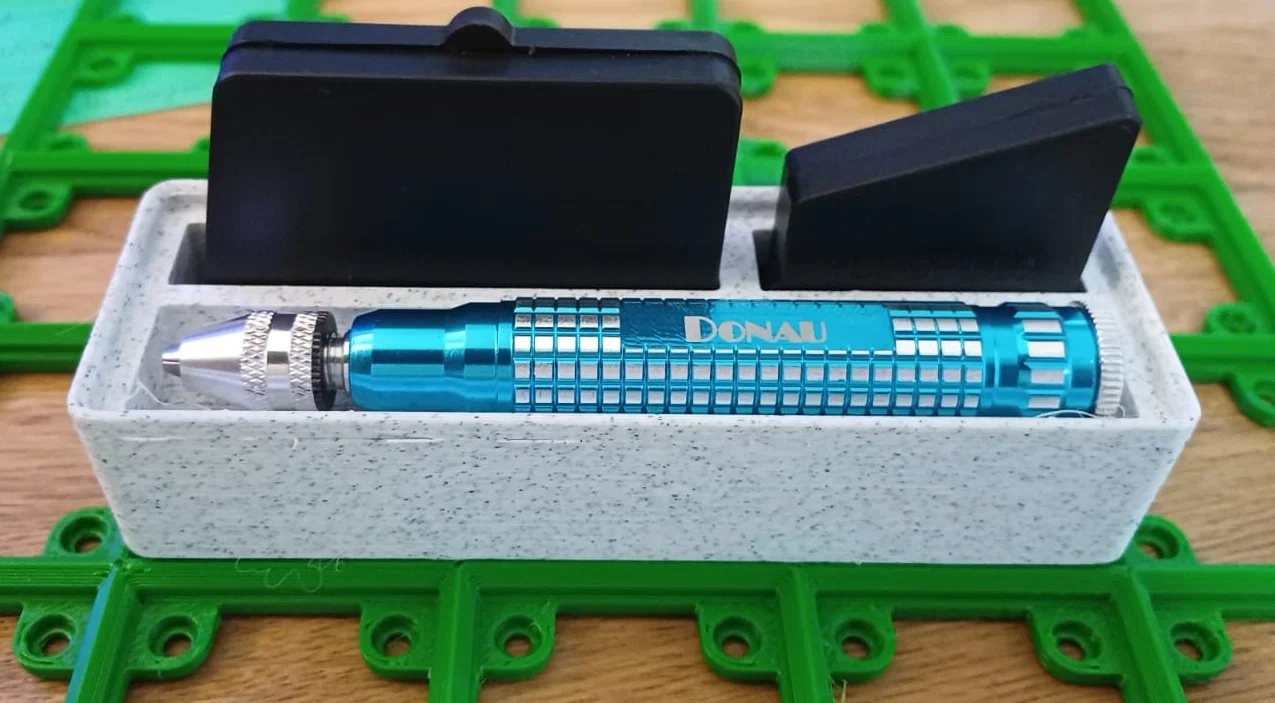

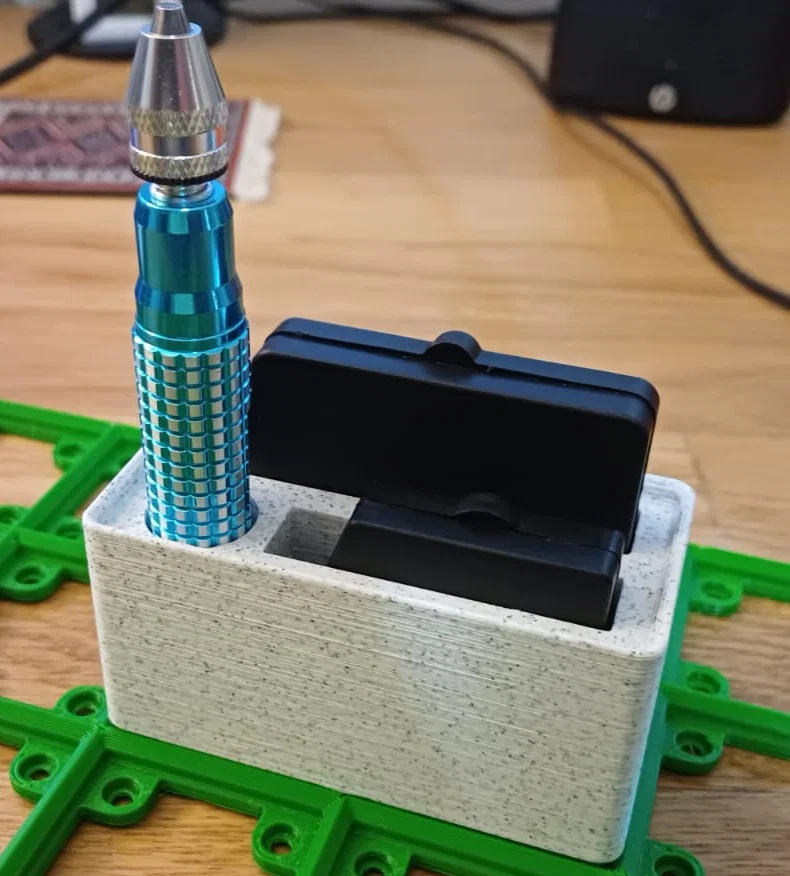

Một khay có kích thước 1x2x6U dùng để dựng đứng tay cầm kẹp mũi khoan, trong khi khay còn lại là 1x3x4U dùng để đặt tay cầm nằm ngang; chiều cao của khay được thiết kế khác nhau nhằm hỗ trợ tốt hơn cho tay cầm khi dựng đứng.

Tôi đang dùng loại nằm ngang vì hộc kéo bàn không đủ cao để để đứng. Cần lưu ý là trong ảnh, mẫu thử cho khay dựng đứng có hốc chứa sâu hơn cho bộ mũi khoan nhỏ; tôi đã chỉnh sửa file 3MF và STL để nâng đáy lên 1cm, giúp việc lấy mũi khoan dễ dàng hơn. Vì không sử dụng mẫu thử đó nên tôi không in lại để tránh lãng phí nhựa.

Thiết kế này được làm từ các thùng Gridfinity cơ bản tạo bằng PerplexingLabs' Gridfinity generator, sau đó được nhập vào Orca để cắt bỏ phần thừa bằng các vật thể âm (negative parts). Các file STL được cung cấp sẵn cho ai muốn in trực tiếp mà không cần chỉnh sửa; file 3MF dành cho những bạn muốn thay đổi thiết kế trên phần mềm cắt lớp.

In rất dễ dàng, không cần hỗ trợ (supports); tôi dùng đầu in 0,4mm với chiều cao lớp 0,24mm. In bằng nhựa Sunlu HSPLA màu Oreo.
