Bản mod giá đỡ cuộn nhựa cho Anycubic Ace Pro (Hỗ trợ tự động thu hồi)

Tất cả các chức năng, bao gồm cả việc thu hồi sợi nhựa (filament), đều hoạt động hoàn hảo. Bản mod này không có nhược điểm nào cả.

Cập nhật: Mình vừa thêm bản mod cho 1 khay, kèm theo trục và ống lót in 3D hoàn toàn (không cần vòng bi hay thanh ren). Tuy nhiên, mình đặc biệt khuyến khích chỉ dùng các chi tiết in này để thử nghiệm thôi nhé.

Lời nói đầu

Chào mọi người. Mình đã tìm kiếm giải pháp MMU hoàn hảo cho con VZBot của mình từ rất lâu rồi. Theo mình, bản mod Python AMS dành cho Bambu Lab là giải pháp kỹ thuật lý tưởng nhất về cả hiệu năng lẫn độ đa dụng. Mình đã làm việc với nó rất nhiều và thấy nó thật sự tuyệt vời. Tiếc là chưa có ai chuyển đổi nó cho các máy in chạy Klipper (chắc mình sẽ tự làm sớm thôi). Hiện tại mình đang dùng Hard mod PICO làm MMU — nó hoạt động tốt, nhưng mình vẫn luôn muốn một cái gì đó thẩm mỹ hơn.

Tại sao mình quyết định mod Anycubic Ace Pro

Mình thích ngoại hình của Ace Pro, có tính năng sấy nhựa, bộ Feed Assist tích hợp sẵn và 4 kênh đầu ra chuyên dụng (đúng thứ mình cần cho VZ). Ngay khi biết nó có thể kết nối với Klipper, mình đã quyết định sớm muộn gì cũng sẽ thử nghiệm với VZBot. Mình hiểu rõ những gì mình sắp đối mặt và đã chuẩn bị tâm lý cho các vấn đề vốn có của kiểu thiết kế MMU này (giống hệt với Bambu Lab AMS):

1. Hiệu năng kém với một số loại cuộn bìa carton.
2. Hiệu năng kém với các cuộn nhựa có đường kính không tiêu chuẩn (đặc biệt là loại dưới 200mm).
3. Không lắp vừa các cuộn nhựa bản rộng (vấn đề này mình vẫn chưa giải quyết được).

Những gì mình đã thử nghiệm

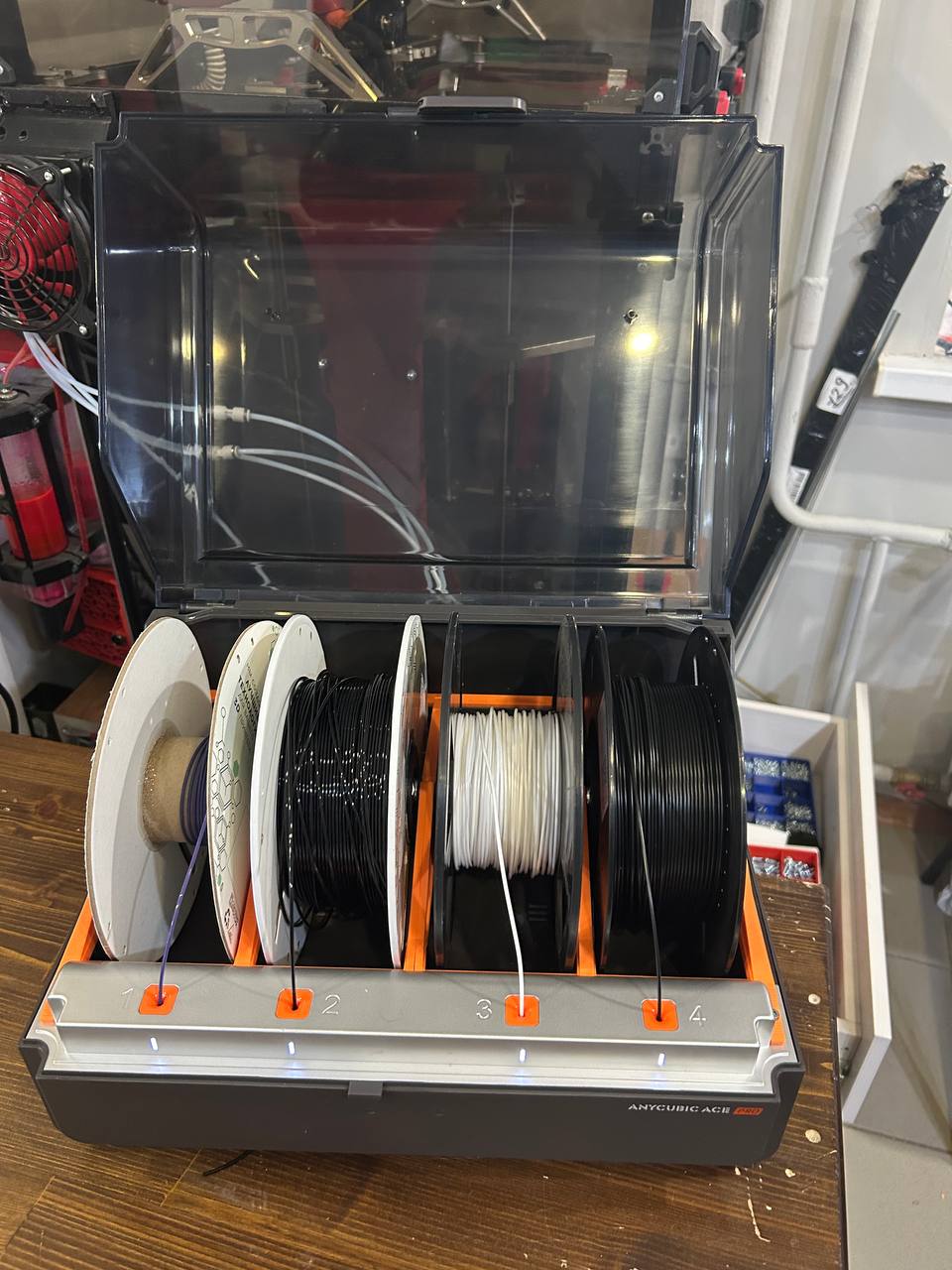

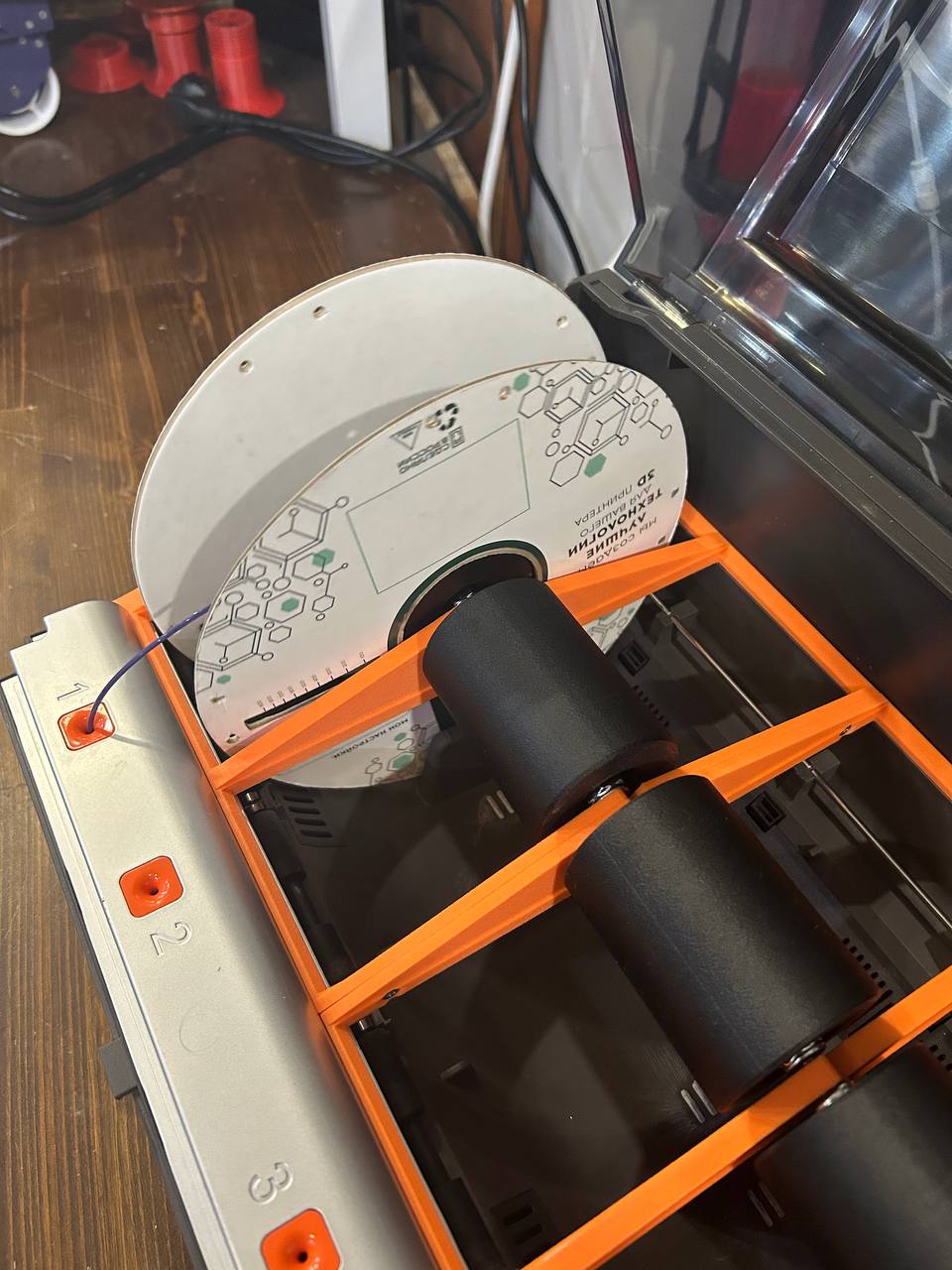

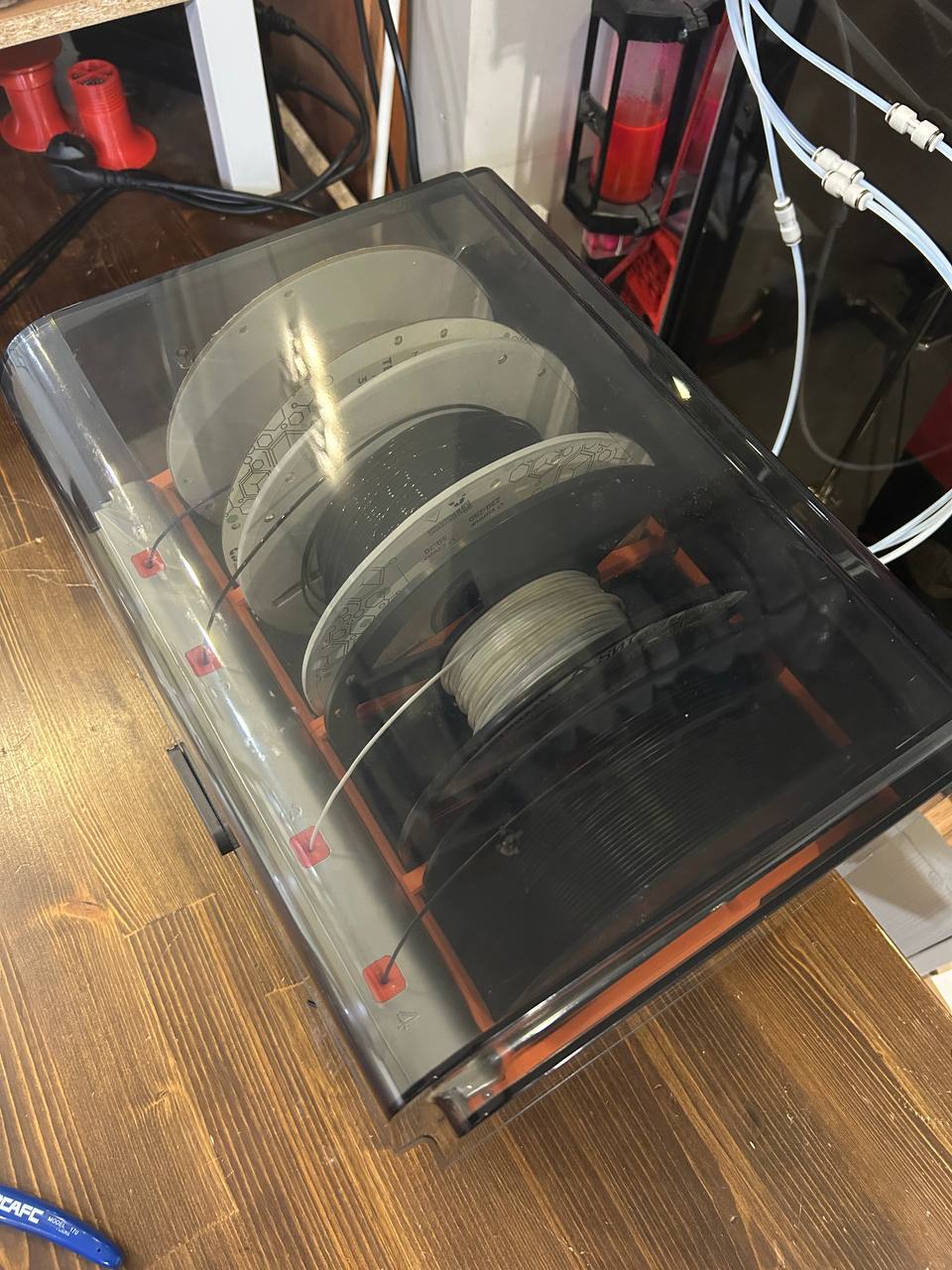

Lấy cảm hứng từ Python AMS, mình muốn đạt được thiết kế mà cuộn nhựa nằm trên một trục trung tâm bất kể kích thước, trong khi các con lăn truyền động chỉ đẩy nhẹ vào cuộn nhựa khi cần thu hồi. Đến giai đoạn này, mình đã phát triển thành công thiết kế thực hiện được cơ chế đó. Mình đã chạy in vài chục giờ với các lần thay đổi nhựa liên tục—kể cả với các cuộn bìa carton có mép bị hư hại nặng—và mọi thứ đều hoạt động hoàn hảo. Việc thu hồi nhựa đã trơn tru hơn nhiều, giúp Ace Pro đẩy nhựa dễ dàng hơn (điều này cực kỳ quan trọng đối với MMU).

Thiết kế

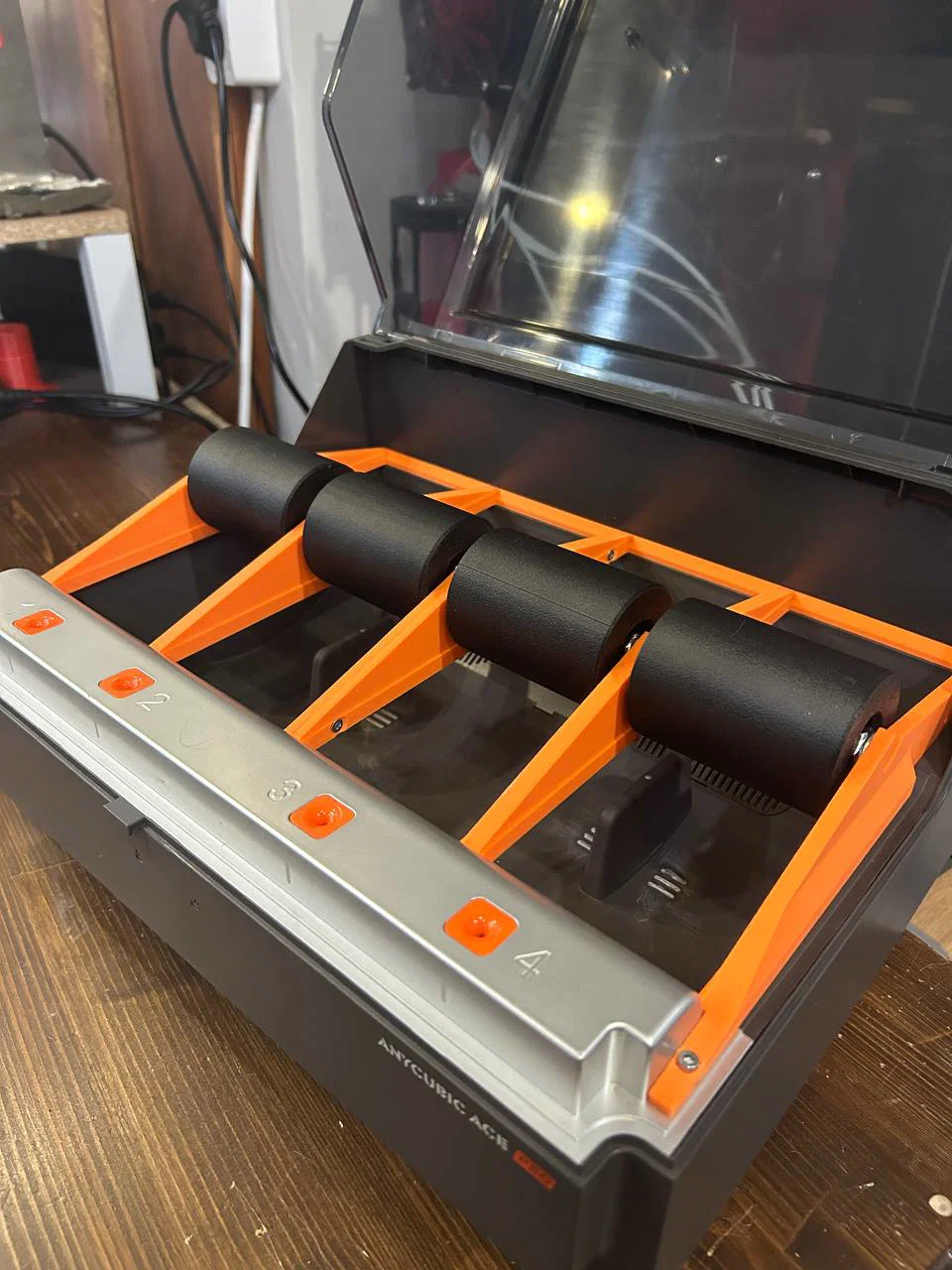

Kết quả là một thiết kế dạng module cho phép bạn chỉnh sửa cho 2 hoặc cả 4 khay nhựa. Việc lắp đặt rất đơn giản, về cơ bản đó là một cái khung nơi các cuộn nhựa sẽ nằm trên trục đỡ.

Danh sách vật liệu (BOM)

• 8x Đai ốc khóa M8 (nyloc nuts)
• 4x Thanh ren M8*820 (studs)
• 8x Vòng bi 608
• 3x Vít đầu bằng M3*8
• 3x Đai ốc M3
• 2x Vít M2.5*10 (tùy chọn)
• 2x Vít M3*20 (tùy chọn)

Vật liệu in

Mình khuyến khích in tất cả các chi tiết bằng ABS-GF10 (để đảm bảo thẩm mỹ và độ bền) hoặc ít nhất là PETG. Hãy nhớ rằng khi đã mod, Ace Pro có thể đạt nhiệt độ lên tới 70°C, nên ABS là lựa chọn tuyệt vời cho ứng dụng này.

Lắp ráp

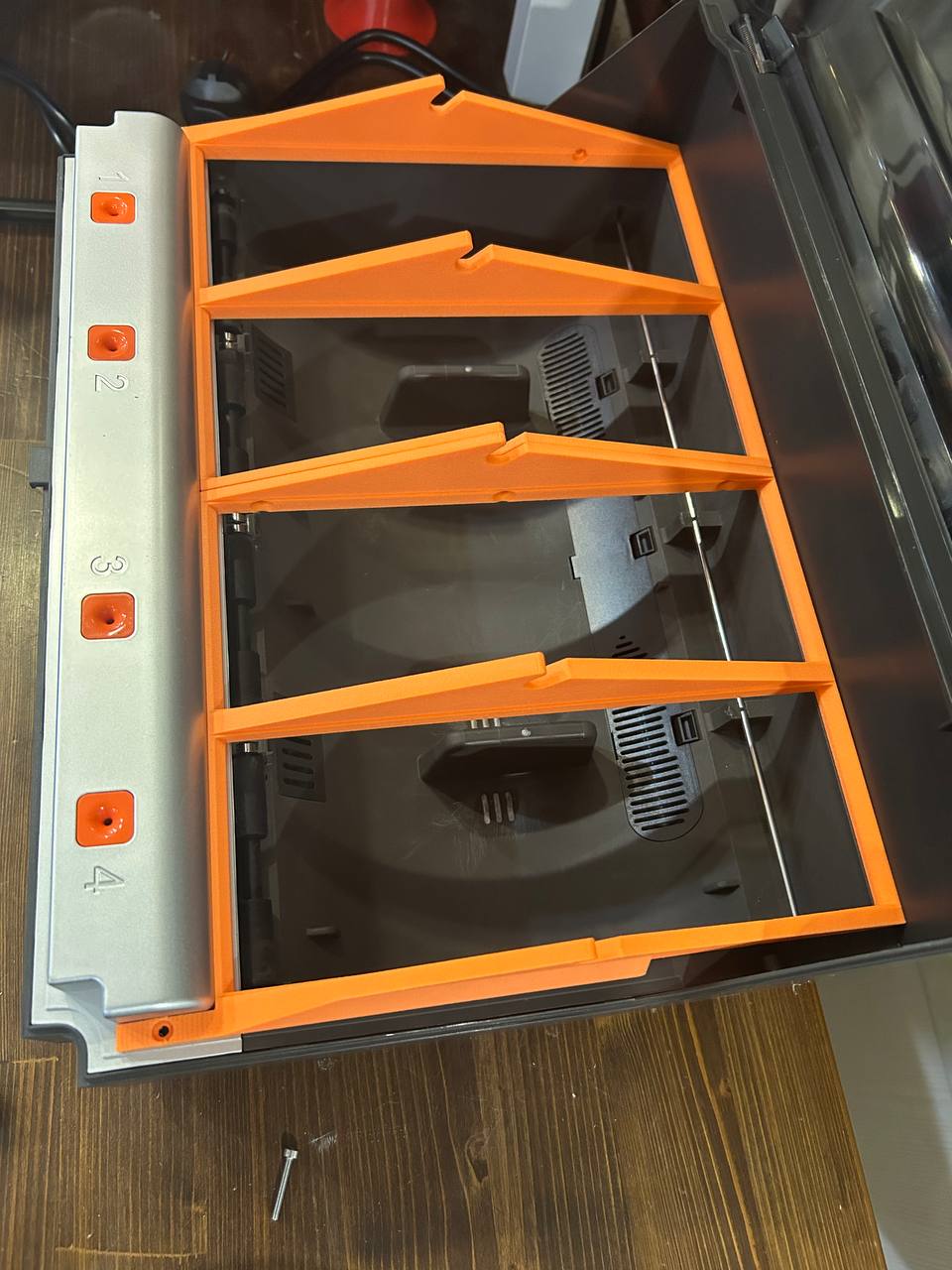

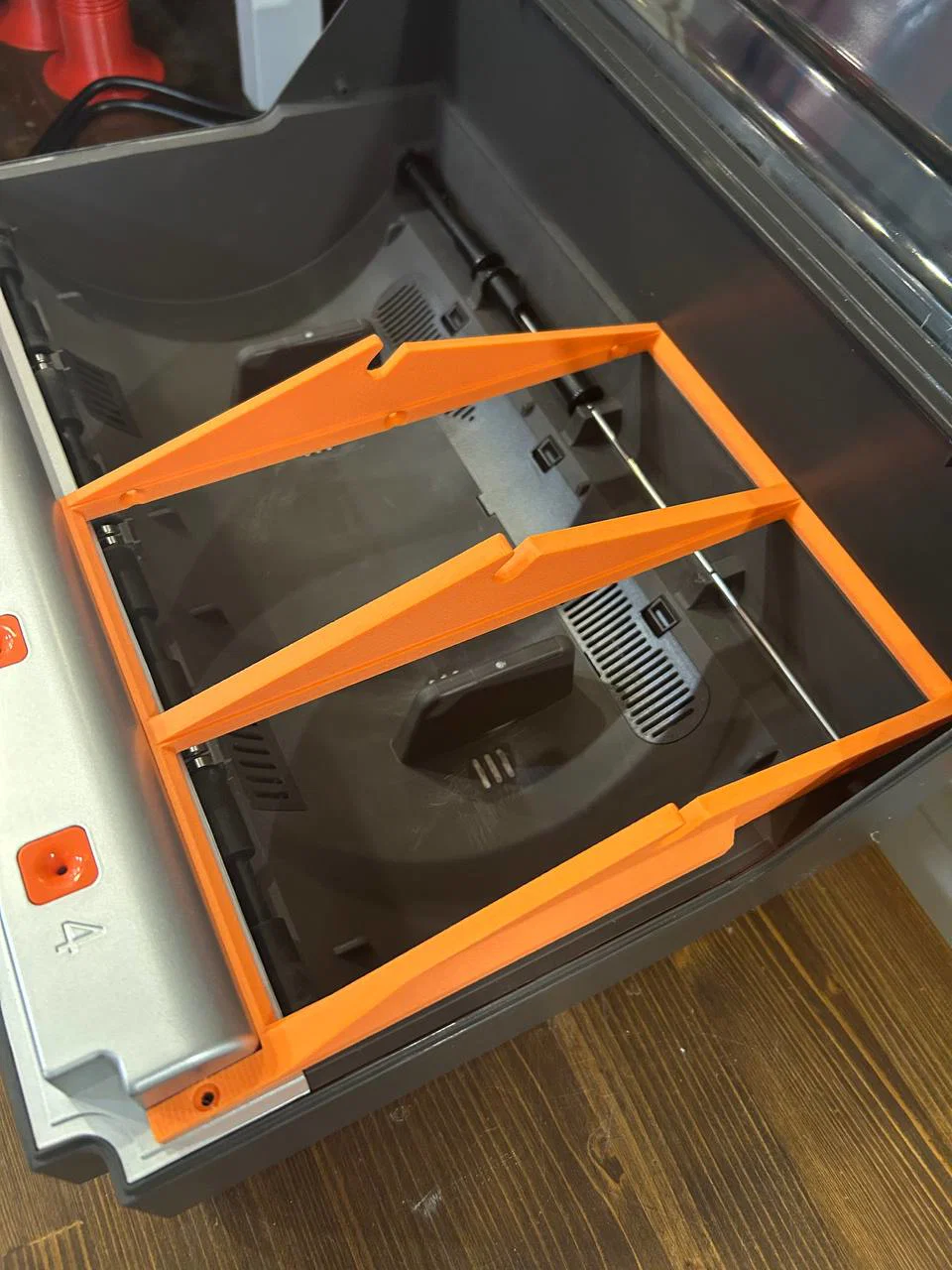

Việc lắp ráp rất đơn giản—xin nhắc lại là bạn có thể lắp độc lập module bên trái hoặc bên phải. Hoặc bạn có thể lắp cả hai module và gắn chúng lại với nhau ở giữa bằng vít. Việc gắn bộ này vào vỏ MMU là tùy chọn. Tất cả các điểm lắp ráp chính đều hiển thị rõ trong ảnh.

Mình đã bẻ bỏ các thanh chặn trên Ace Pro—chúng không còn cần thiết nữa. Bạn cũng cần tháo bỏ các con lăn phía sau.

Tái bút: Nó hoạt động cực kỳ xuất sắc—thật lòng là mình không ngờ nó lại hiệu quả đến thế!
