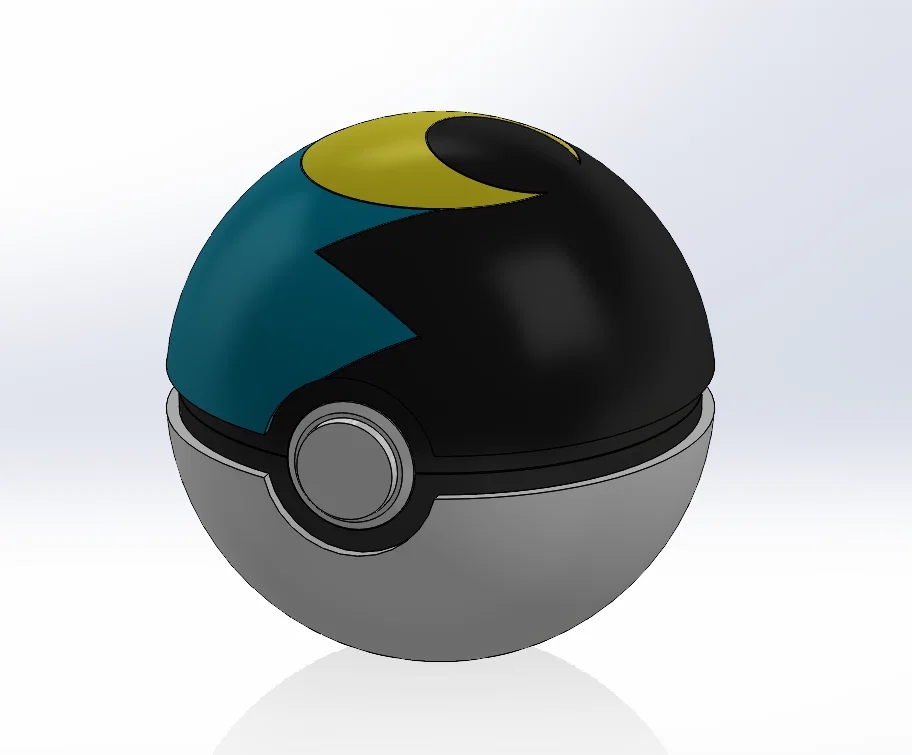

(Chưa test) Moonball có bản lề (V1.6), nút bấm và khay chứa cho băng GBA, DS, 3DS

Toàn bộ dự án này được mình thực hiện để thử thách khả năng sử dụng SolidWorks của bản thân. Đây là bản remix và thiết kế lại hoàn toàn từ mẫu này, giúp việc tùy biến các khay chứa (insert) trở nên dễ dàng hơn cho nhiều mục đích khác nhau. Trong phiên bản này, mình đã thiết kế để chứa được băng game cho các hệ máy GBA, DS và 3DS, cùng với một khe cắm thẻ SD. Nắp khe cắm GBA của máy DS Lite cũng vừa khít với quả Pokeball này. Bạn có thể cần một chiếc lò xo 4mm cho nút bấm (mình thường tận dụng lò xo từ bút bi).

Cập nhật 1.6:

• Lâu rồi không gặp, xin lỗi mọi người vì sự chậm trễ này, việc học đại học bận quá. Ba mẫu này chưa được in thử nghiệm, nên nếu có vấn đề gì, mong mọi người góp ý để mình sửa nhé.
• Đã thêm Diveball: Link
• Repeatball: Link
• Moonball:
• Ngoài ra, tất cả các mẫu Pokeball khác đều đã được thêm tùy chọn "gab" và "not gab" để in đa chất liệu (multi-material), vì mình chỉ dùng máy in 1 đầu phun nên chưa test được.

Cập nhật 1.5:

• Cập nhật ảnh cho Pokeball bản thường.
• Thêm mẫu Superball:

Cập nhật 1.41:

• Thêm chân đế thấp đơn giản cho Pokeball (có kèm ảnh).
• Thêm liên kết đến các mẫu Pokeball khác.

Cập nhật 1.4:

• Nút bấm được thay đổi để dễ in hơn, có thêm vát cạnh (chamfer) để tránh lỗi dính chân (elephant foot).
• Bây giờ bạn có thể dùng lò xo nhỏ hơn cho nút bấm.
• Thêm 3 Pokeball mới: Ultraball, Loveball, Quickball.

Cập nhật 1.3:

• Bản lề và phần nắp đã được thiết kế lại để có thể dùng chung.
• Vì vậy bản lề nhỏ đi một chút để thay đổi nắp dễ dàng hơn, và khay chứa cũng phải làm nhỏ lại.
• Khay chứa hiện đã có file định dạng .step.

Cập nhật 1.2:

• Tách rời các phần của bản lề và nắp.
• Khe hở giữa các phần nắp khi lắp ráp giảm từ 9mm xuống 7mm.
• Cập nhật mẫu Masterball và thêm khay chứa trống (Blank insert).

Cập nhật 1.1:

• Vòng đệm cao hơn một chút, không gian bên trong bản lề cũng được nới rộng.
• Nút bấm được điều chỉnh không gian bao quanh từ 0.55mm lên 0.85mm.

Ảnh cuối cùng là kích thước chi tiết của khay chứa.
