Sửa lỗi ray trượt Tradrack – Khắc phục thanh nhôm Triangle Lab

Tác giả Incur_2618053

Lượt tải
2
Lượt thích
1
Lượt coi
68

File 4 506,3 KB

  • Tradrack_Extrusion_Fix_-_Rail_Alignment_1775919894.stepSTEP · 94,1 KB
  • Tradrack_Extrusion_Fix_-_T-Nut_Carrier_1775919895.stepSTEP · 24,1 KB
  • Tradrack_Extrusion_Fix_-_Rail_Alignment_1775919896.stlSTL · 377 KB
  • Tradrack_Extrusion_Fix_-_T-Nut_Carrier_1775919897.stlSTL · 11 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Bản mod này khắc phục một vấn đề phổ biến trên bộ kit Triangle Lab Tradrack, nơi thanh nhôm (extrusion) đi kèm không được phẳng, gây ra tình trạng lệch ray trượt tuyến tính và áp lực lên bộ chọn (selector) không ổn định.

Bản mod bao gồm hai phần:

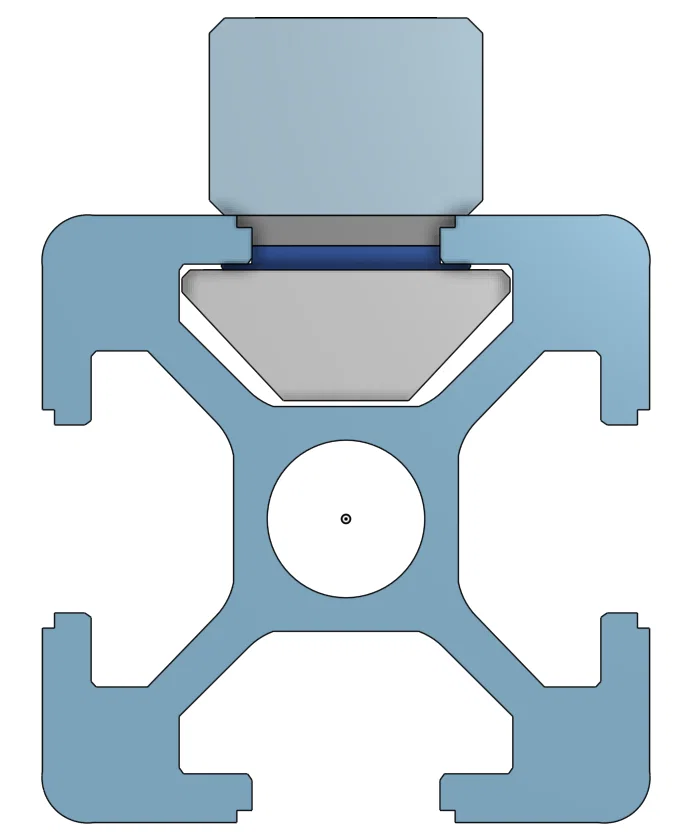

  • Rail Alignment Adapter: tạo bề mặt lắp đặt phẳng.

  • T-Nut Carriers: giúp cố định và căn chỉnh các T-nut bên trong thanh nhôm.

Kết quả mang lại là ray trượt được căn chỉnh chuẩn hơn, chuyển động mượt mà và kẹp nhựa đáng tin cậy hơn – mà không cần phải thay mới thanh nhôm.

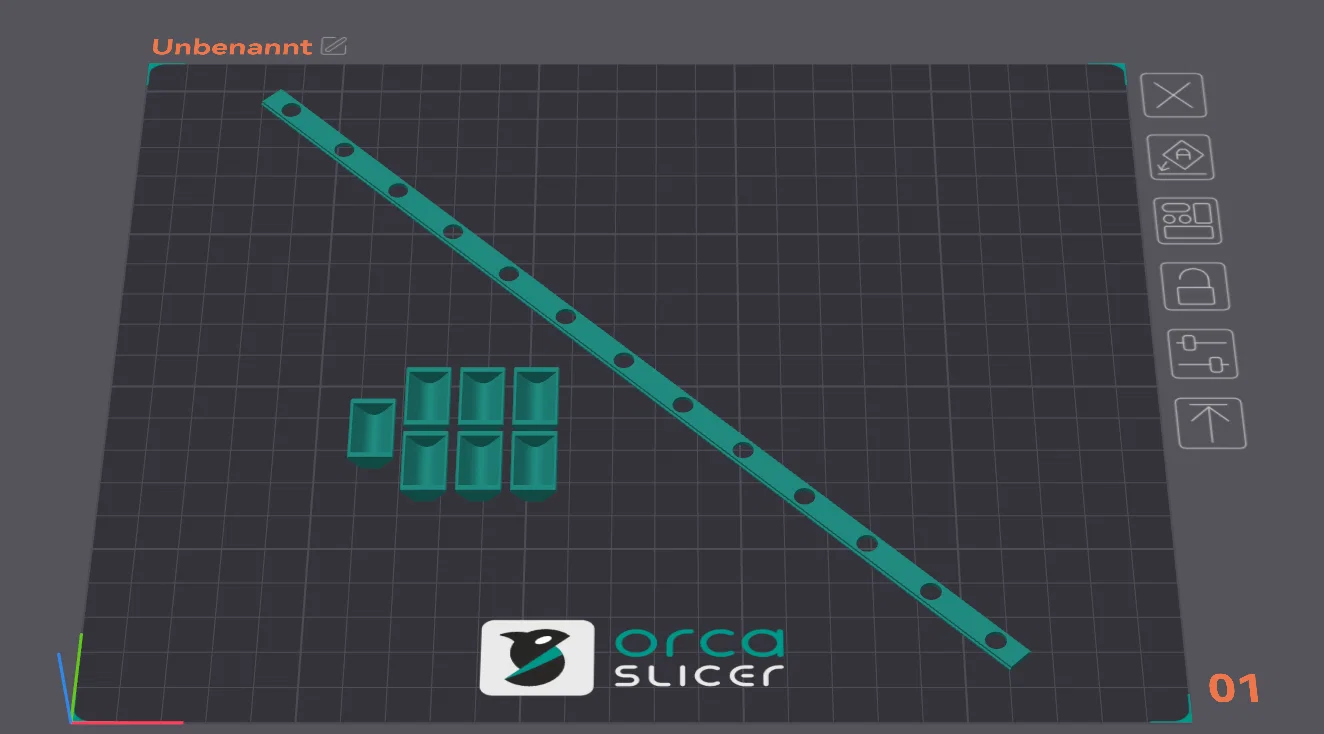

Thông số in

  • Vật liệu: PETG, ASA hoặc bất cứ loại nào bạn có.

  • Wall Generator: Arachne.

  • Độ dày lớp đầu tiên: ≤ 0.2 mm.

    • Khuyên dùng: 0.15 mm cho chi tiết căn chỉnh ray.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
4
Tổng dung lượng
506,3 KB
File lớn nhất
377 KB
