Gridfinity Portable Solder Station - Trạm hàn di động
Bộ trạm hàn di động chuẩn Gridfinity được thiết kế để gói gọn tất cả dụng cụ như mỏ hàn Pinecil, máy hút khói mini và linh kiện vào trong một chiếc hộp 5x4x6u. Giải pháp tối ưu cho anh em thợ hay phải di chuyển.
Mô tả

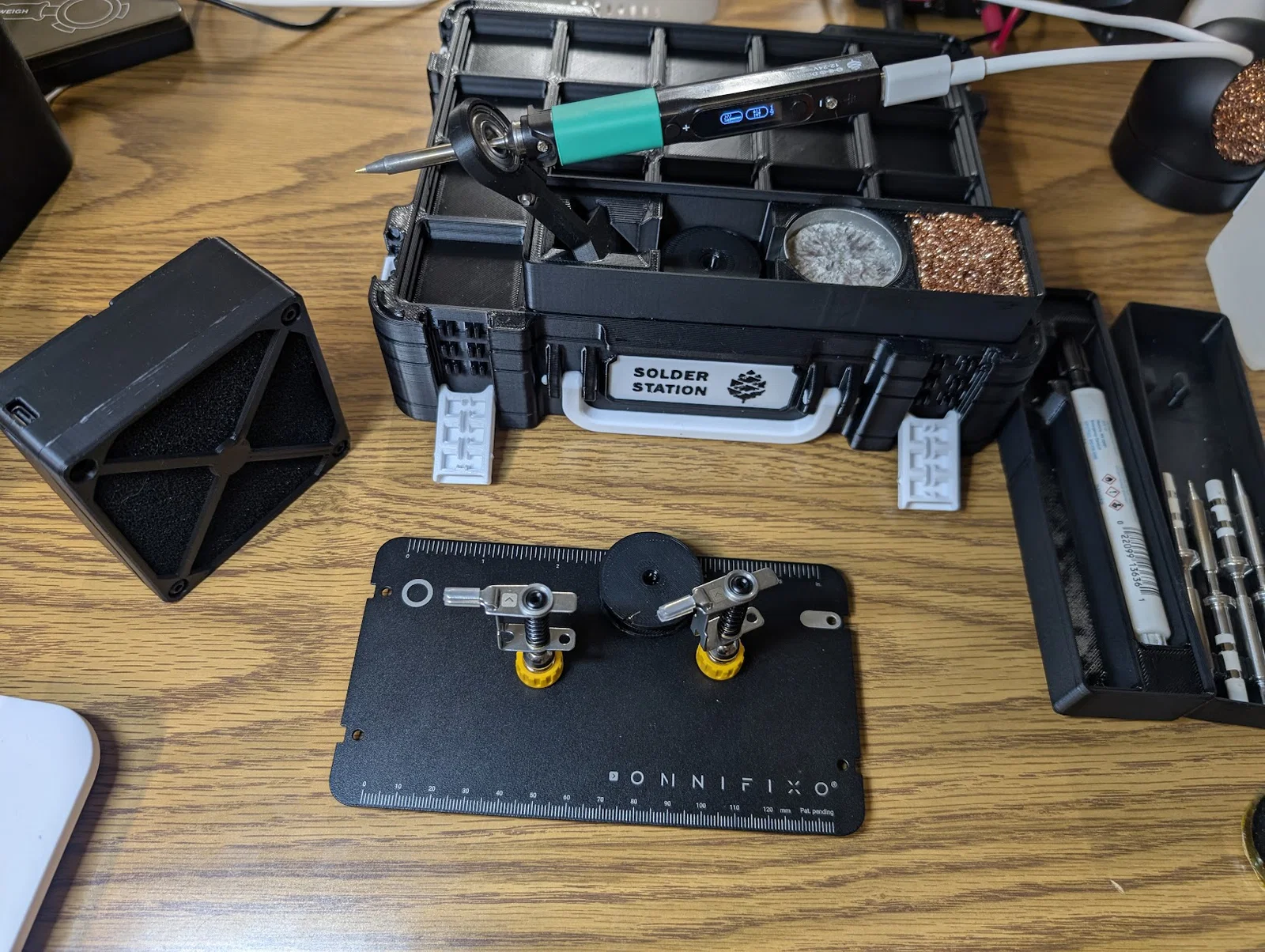

Vì hay phải mang mỏ hàn đi làm việc xa, mình quyết định tự làm một bộ đồ nghề di động cho gọn. Hầu hết các món mình in ở độ phân giải 0.28mm (trừ cái hộp hút khói).

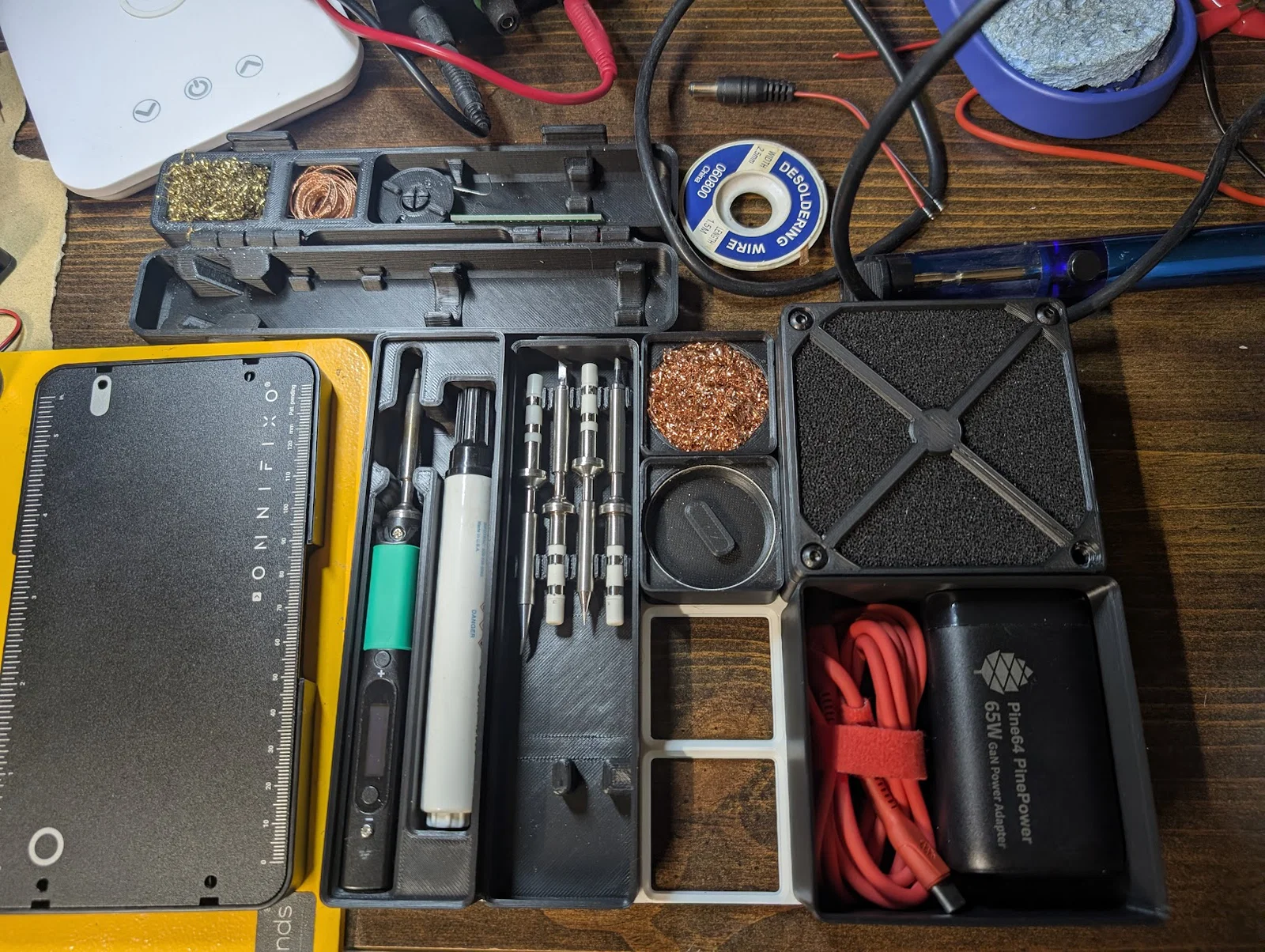

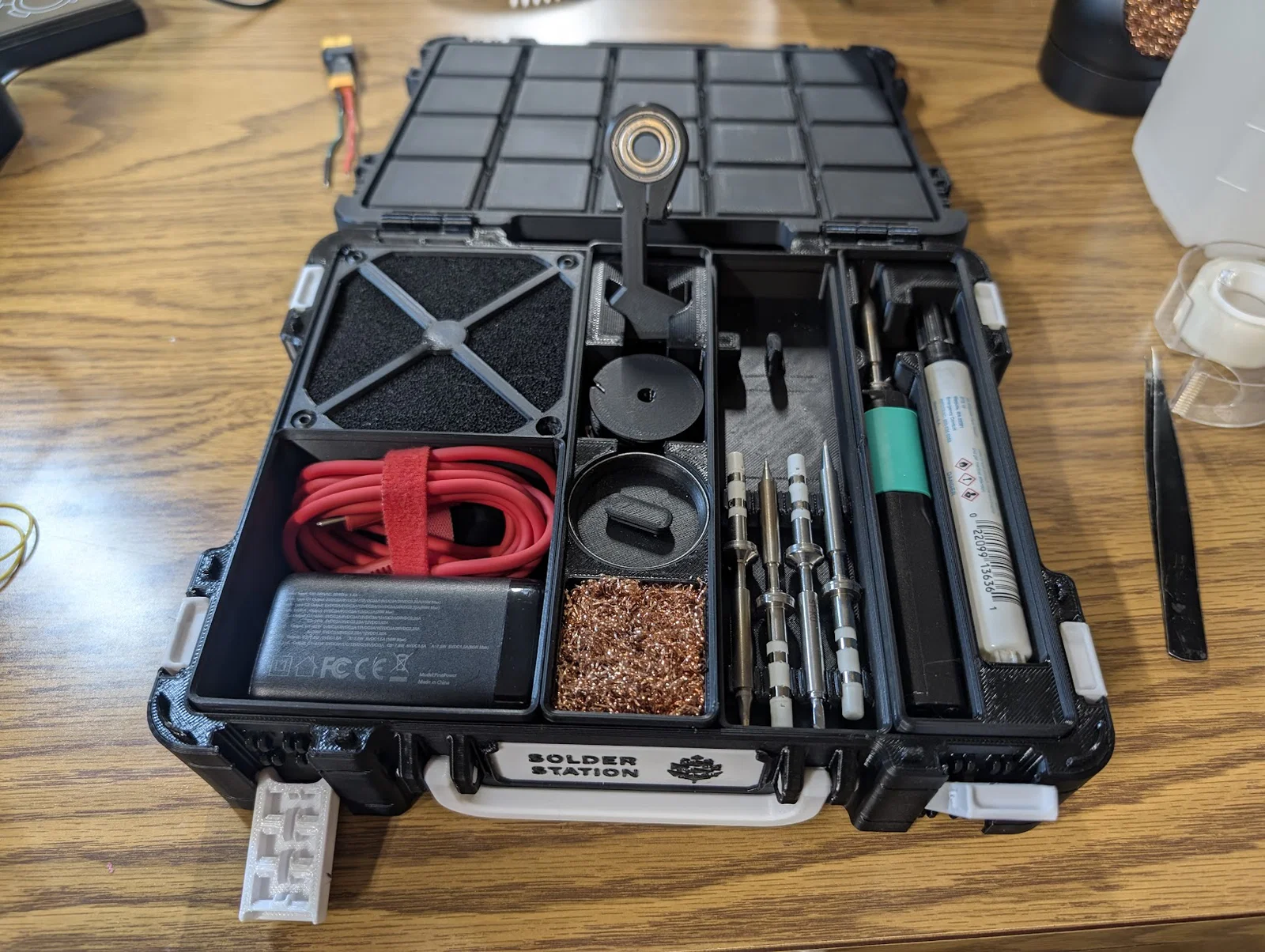

Tất cả phụ kiện đều được thiết kế để vừa khít trong chiếc hộp 5x4x6u (mình dùng mẫu của Pred).

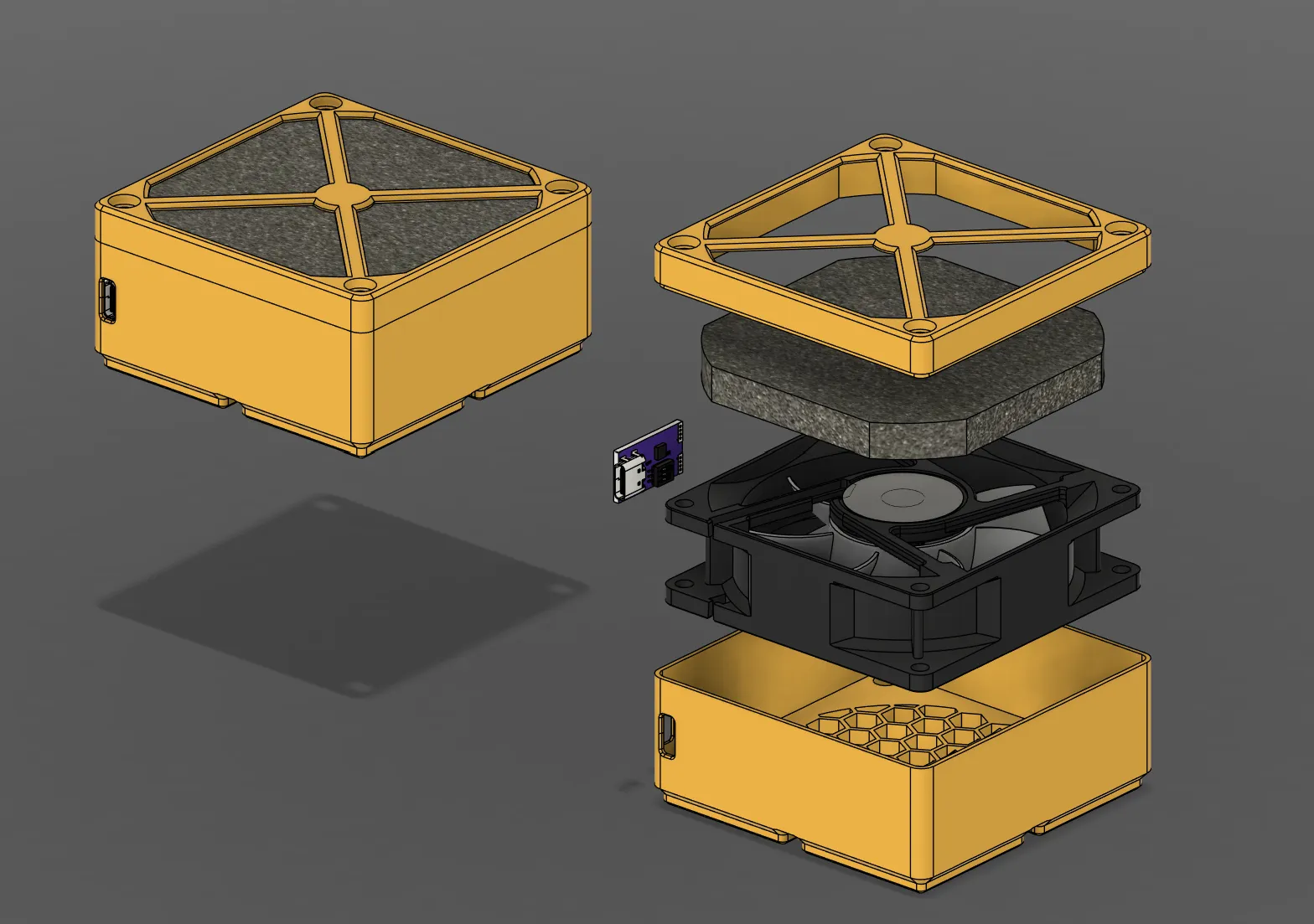

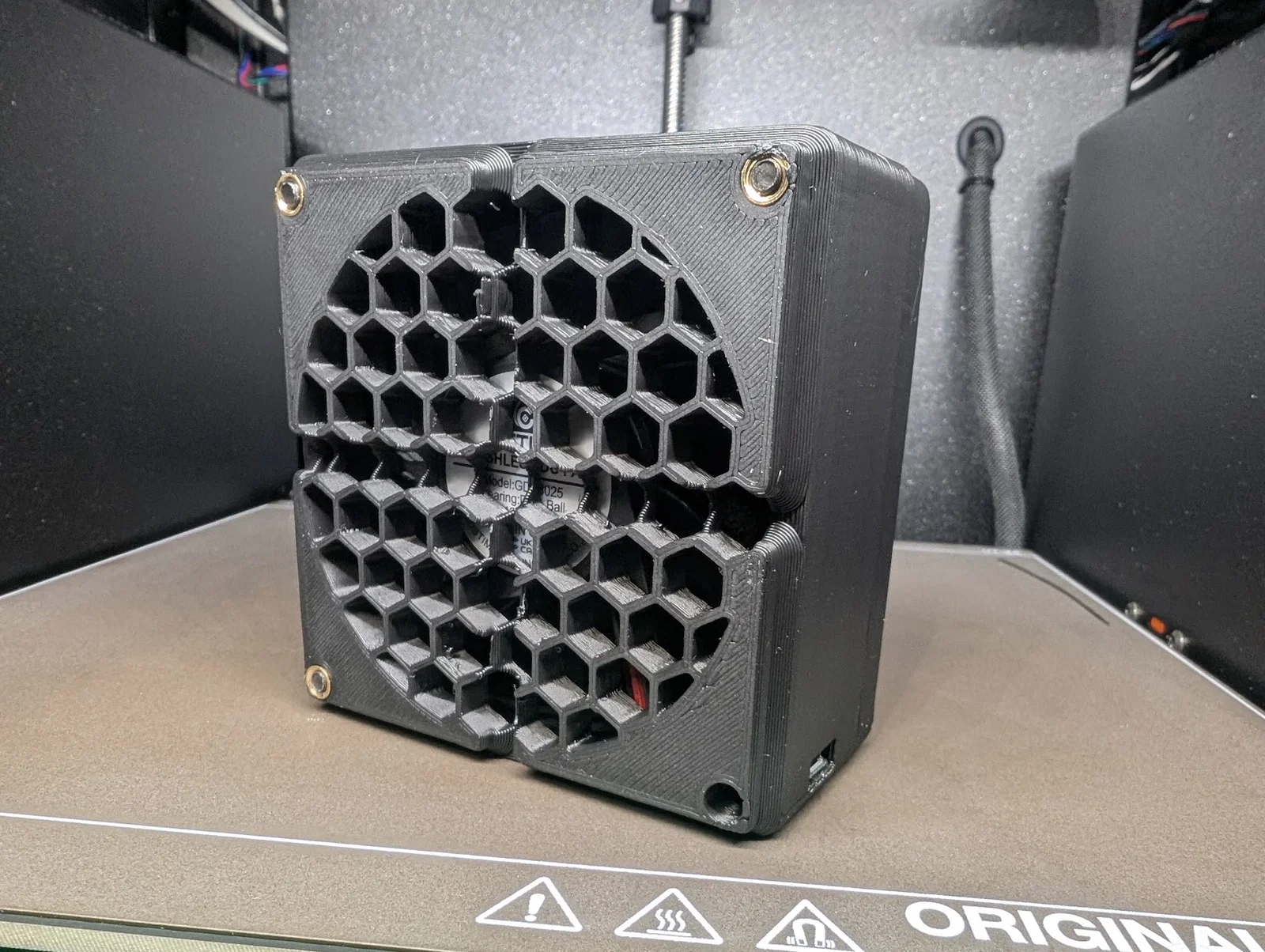

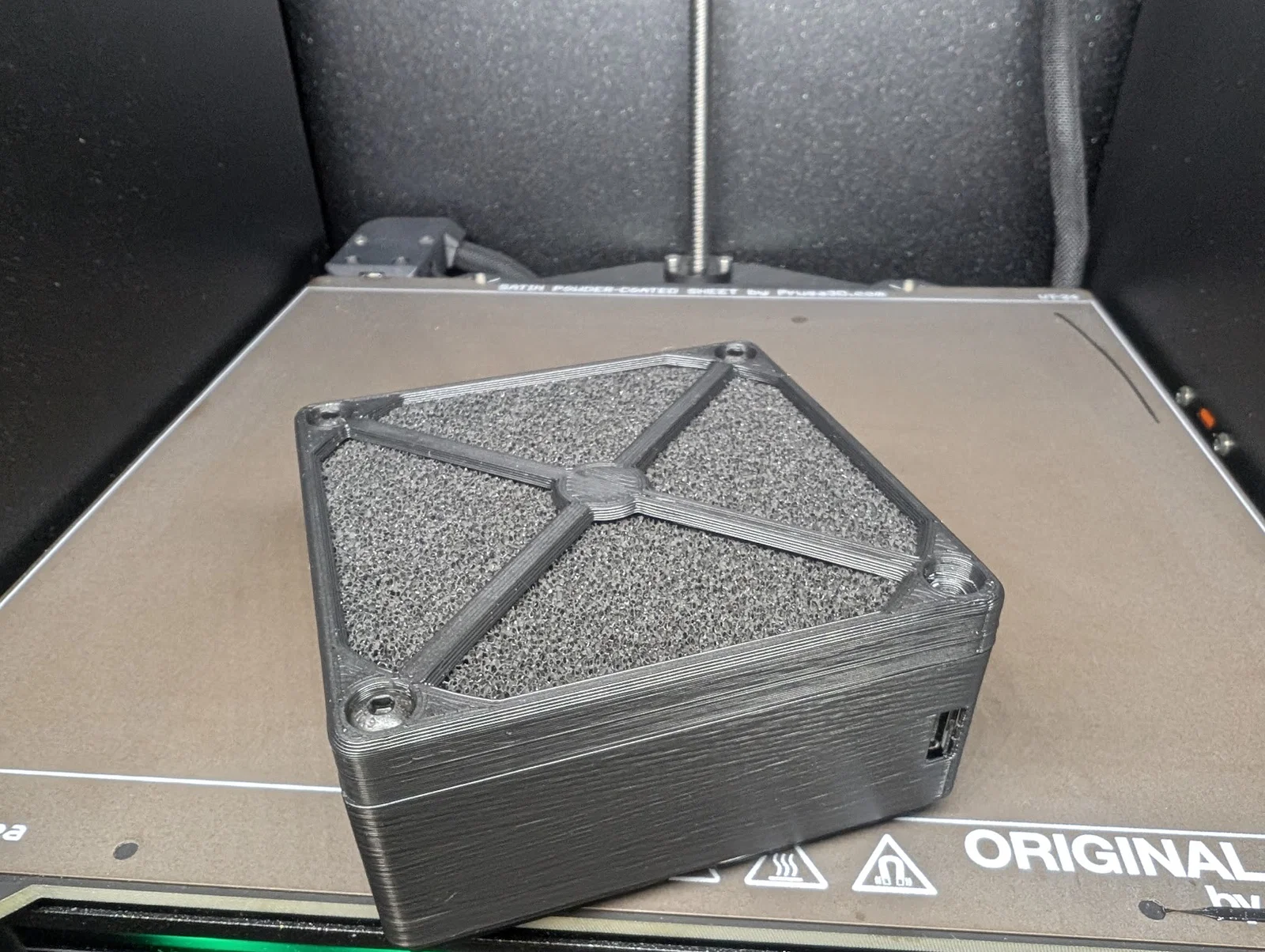

Thử thách lớn nhất là phải chế một cái máy hút khói mini nhét vừa ô 2x2 mà vẫn đảm bảo luồng khí tốt. Dùng quạt 80x80x25 thì vẫn để vừa lọc trong hộp 6u nhưng cực kỳ chật chội. Thay vì phải mang theo cục nguồn 12v cồng kềnh, mình chọn dùng mạch kích nguồn USB-C hỗ trợ Power Delivery 12v. Chi tiết về linh kiện và file thiết kế ở đây.
Danh sách linh kiện trong bộ này:
- Dây hút chì loại 0.08in
- Bùi nhùi đồng vệ sinh mũi hàn
- Bút trợ hàn SRA #312 No-Clean 10ml: https://www.amazon.com/dp/B008OC0E5M
- Pinecil V2: https://pine64.com/product/pinecil-smart-mini-portable-soldering-iron/
- Dùng kèm nguồn và cáp USB-C của Pinecil
- Giá đỡ chì: Bạc đạn 608, ốc và tán M3
- Dung dịch làm sạch mũi hàn: https://www.amazon.com/dp/B00NS4J6BY
- Omnifixo: https://omnifixo.com/
