Vỏ case Raspberry Pi 5 Media Player (kèm PoE, quạt 92mm và adapter)
Thiết kế vỏ case cho Raspberry Pi 5 tối ưu làm Media Player, hỗ trợ PoE Hat, adapter HDMI đa năng và quạt 92mm Noctua tĩnh lặng. Giải pháp hoàn hảo để chạy Jellyfin hoặc Libreelec cực kỳ ổn định và riêng tư.

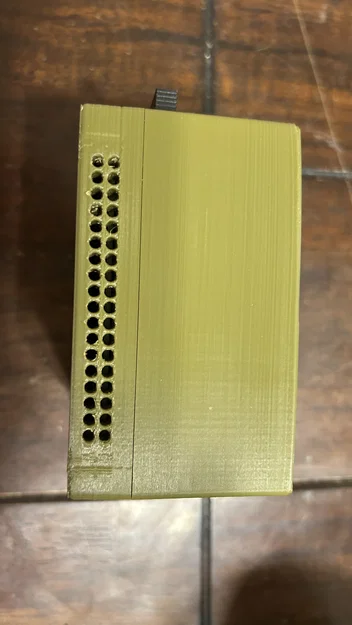

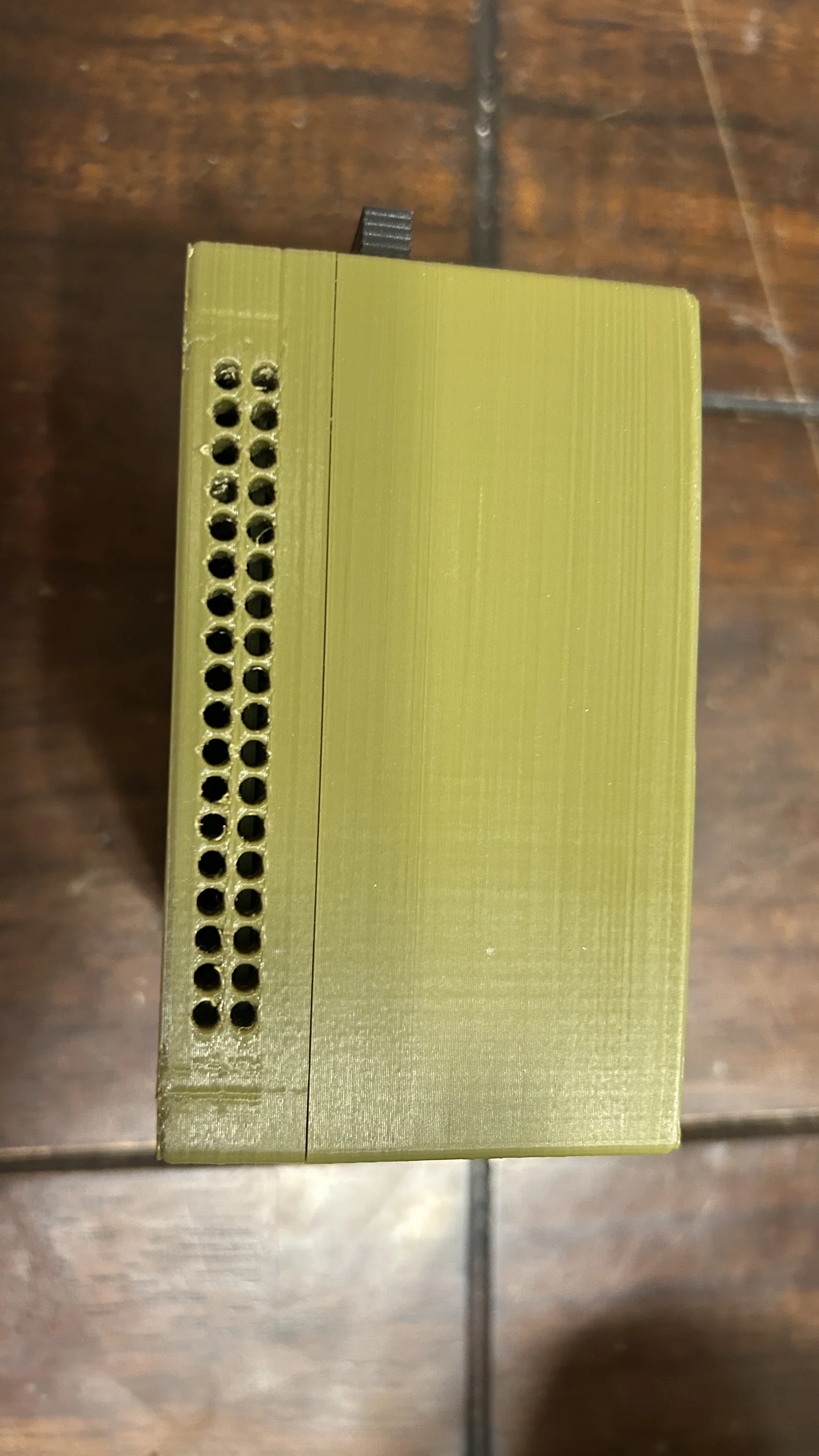

Mô tả
Mình muốn tự làm một chiếc media player cho server Jellyfin của mình, vừa hỗ trợ PoE lại vừa đảm bảo riêng tư, không bị theo dõi. Đây là thiết kế mình đã tạo ra. Hiện mình đang chạy Libreelec trên đó và nó hoạt động rất ngon. Mình dùng bản Pi 5 8GB, mặc dù hơi dư thừa thật nhưng dùng rất thoải mái.
Danh sách linh kiện:
- WaveShare PoE Hat (G): https://www.amazon.com/dp/B0D8KJDRVD
- PCIe to M.2 NVMe 2230/2242 SSD + Micro HDMI to HDMI Female Multifunctional Adapter: https://www.amazon.com/dp/B0G3Q5TH2T
- Dây cáp PCI Ribbon cho Raspberry Pi 5: https://www.amazon.com/dp/B0DQ9ZR426
- Bộ tản nhiệt đồng GeeekPi 18 món cho Raspberry Pi 5: https://www.amazon.com/dp/B0CJDSGBL8

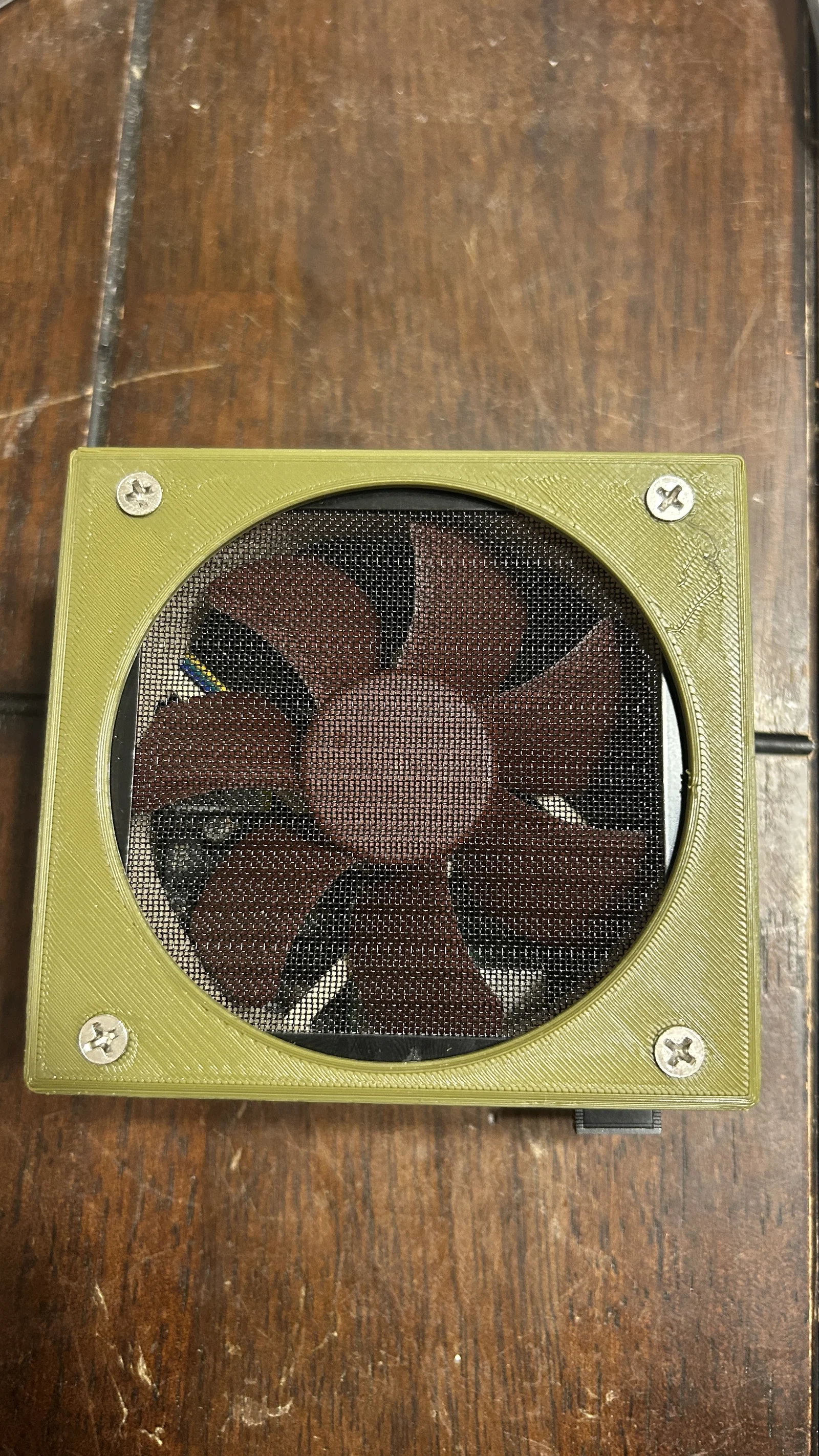

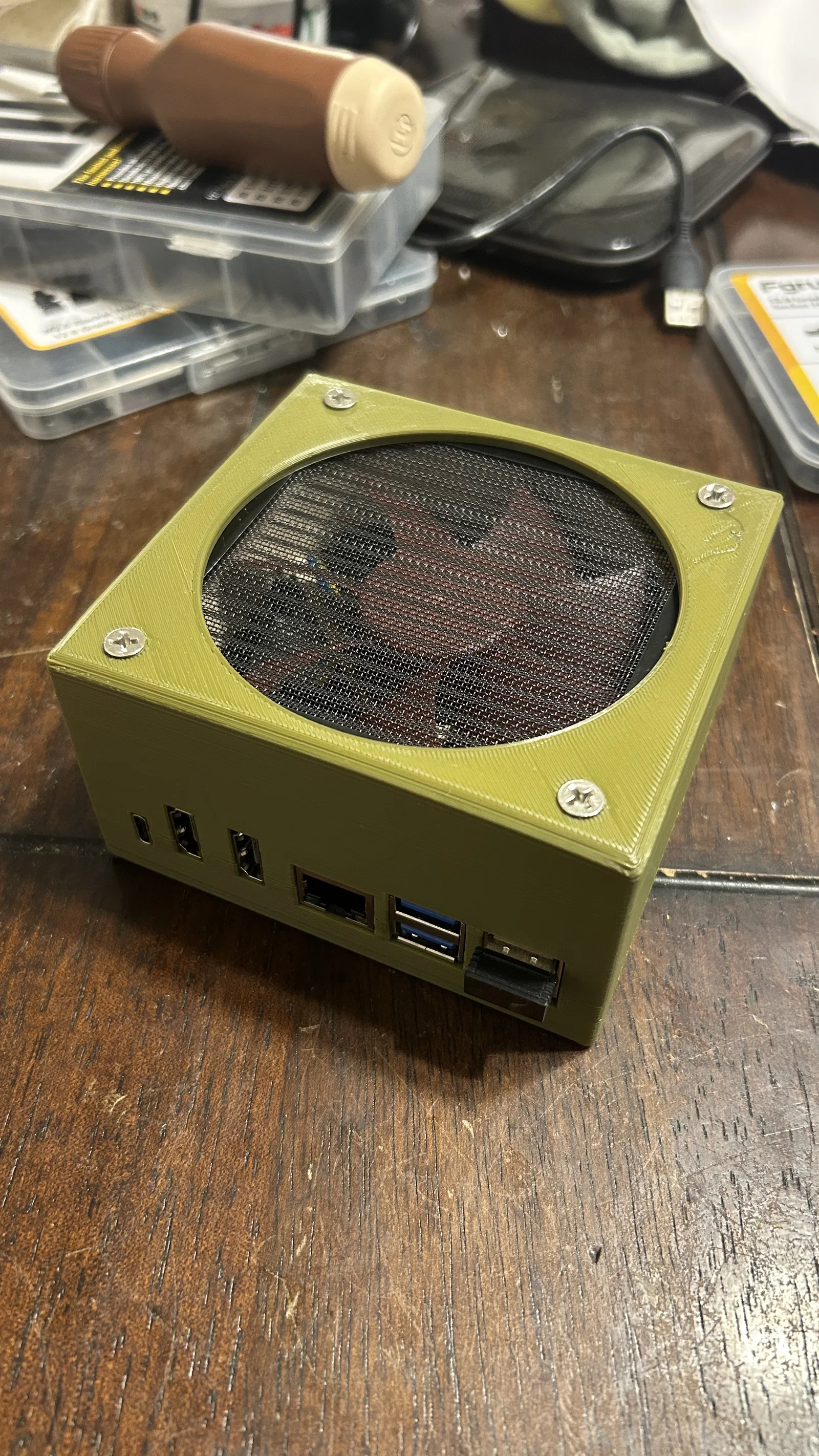

- Quạt Noctua NF-A9 5V PWM: https://www.amazon.com/dp/B07DXTN515
- Lưới lọc bụi cho quạt 92mm: https://www.amazon.com/dp/B0G2R16PM1
- Bộ cáp I2C Qwiic Stemma QT: https://www.amazon.com/dp/B08HQ1VSVL
- SSD NVME 2230 (mình tận dụng cái có sẵn)
- Ốc M2x12 (để gắn hai nửa vỏ case lại với nhau)
Lắp ráp:
Việc lắp ráp khá đơn giản. Bạn nên lắp PoE Hat sau cùng nếu muốn vặn ốc vào tất cả các trụ đỡ (standoffs).
Điểm hơi khó một chút là phần chân cắm quạt. Header của Raspberry Pi là loại JST 4-pin 1.0mm. Màu dây của nó KHÔNG khớp với chân cắm quạt PC thông thường đi kèm quạt Noctua. Mình đã phải cắt và hàn đầu JST vào dây của quạt Noctua.
Nếu bạn mua loại dây JST giống mình, thứ tự màu dây sẽ như sau:
- Fan (Quạt) : JST
- Đen : Xanh dương
- Vàng : Đen
- Xanh lá : Vàng
- Xanh dương : Đỏ
