Thước Dây Đo Lường Dạng Mắt Xích Lắp Ráp (Lên đến 24 Inch)

Tác giả Angst03_523402

Lượt tải
2
Lượt coi
61

File 50 6,9 MB

  • Measure_Chain_-_Bushing_1775917827.stlSTL · 109,7 KB
  • Measure_Chain_-_Emboss_1_1775917828.stlSTL · 86 KB
  • Measure_Chain_-_Emboss_4_1775917829.stlSTL · 87,6 KB
  • Measure_Chain_-_Emboss_14_1775917830.stlSTL · 88,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

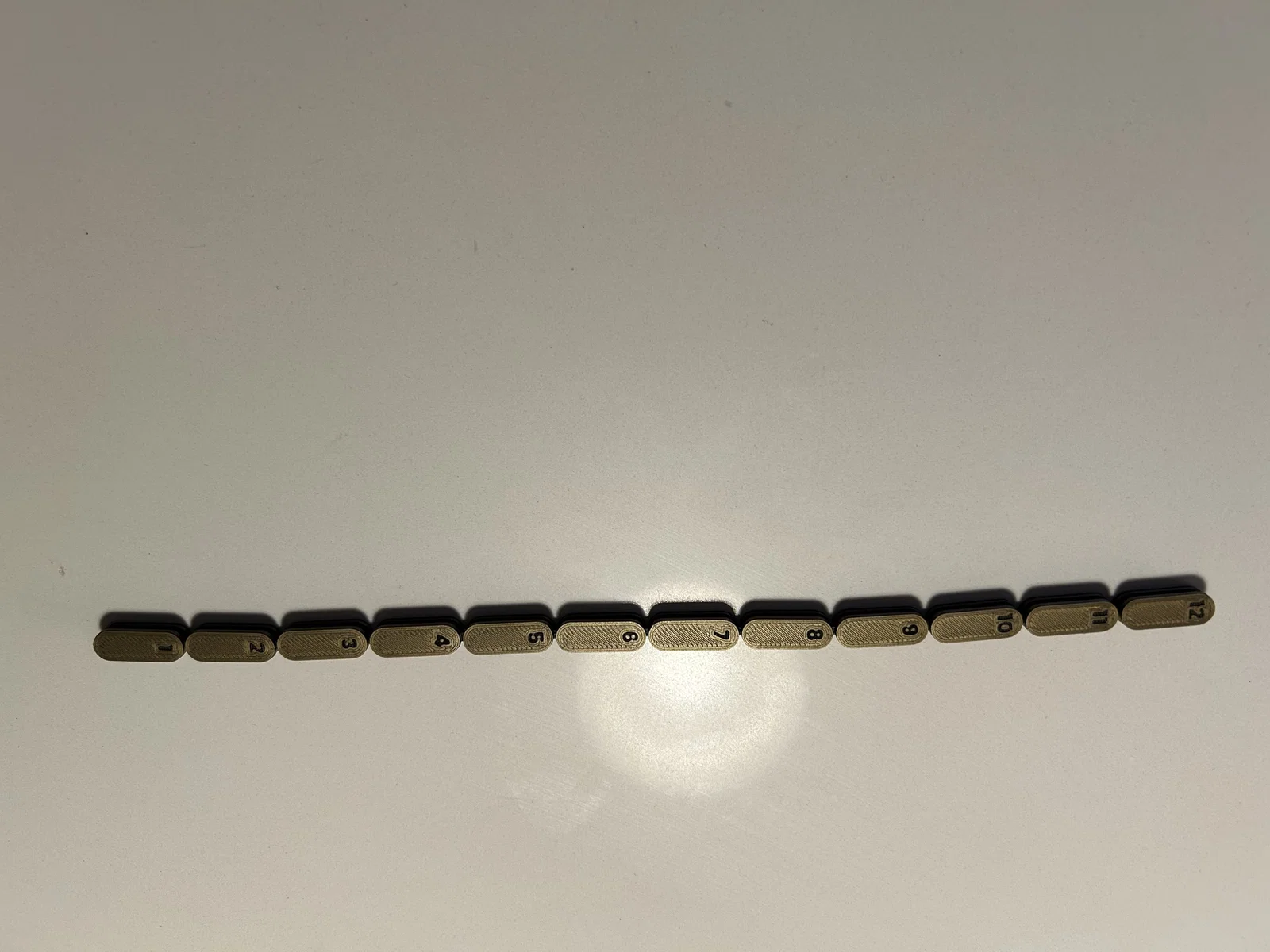

Các file này cung cấp một bộ các mắt xích có thể in được để lắp ráp thành một sợi dây đo linh hoạt. Mỗi mắt xích đại diện cho 1 inch (2.54 cm), cho phép bạn tạo ra một sợi dây đo dài lên đến 24 inch. Thiết kế này sử dụng các khớp nối cơ học đơn giản, không cần dùng keo.


Thông số kỹ thuật của mắt xích

  • Chiều rộng: 9 mm
  • Chiều cao: 6.5 mm
  • Tùy chọn đánh số:
  • Số khắc chìm (Stamped): dành cho máy in nhiều màu
  • Số nổi (Embossed): dành cho máy in đơn màu
  • Tạm dừng in ở đúng chiều cao lớp và thay filament để tạo màu tương phản cho con số
  • Khả năng in: Không cần hỗ trợ (supports).

Tô màu (Color painting)

  • Bambu Studio = Fill + Edge detection
  • PrusaSlicer = Smart fill

Hướng dẫn in ấn

  • In mỗi mắt xích hai lần.
  • In số lượng bạc lót (bushing) ít hơn số mắt xích một cái.
  • Ví dụ: Đối với sợi dây 12 inch → in 11 bạc lót.
  • Có thể in thêm hai nửa bạc lót để các đầu dây trông hoàn thiện hơn.
  • Chọn kiểu mắt xích phù hợp với máy in của bạn:
  • Stamped cho in đa màu
  • Embossed cho in đơn màu với kỹ thuật thay filament

Hướng dẫn lắp ráp

  1. Sắp xếp các mắt xích và bạc lót đã in ra.
  2. Bắt đầu bằng cách ghép Mắt xích số 1 với mắt xích có số lớn nhất trong sợi dây của bạn.
  3. Tiếp tục lắp ráp theo thứ tự tăng/giảm dần các con số dọc theo sợi dây.
  4. Nhấn bạc lót vào đúng vị trí.
  5. Không cần dùng keo, nhưng bạn có thể dùng một chút nếu muốn các mắt xích liên kết vĩnh viễn.

Cách sử dụng

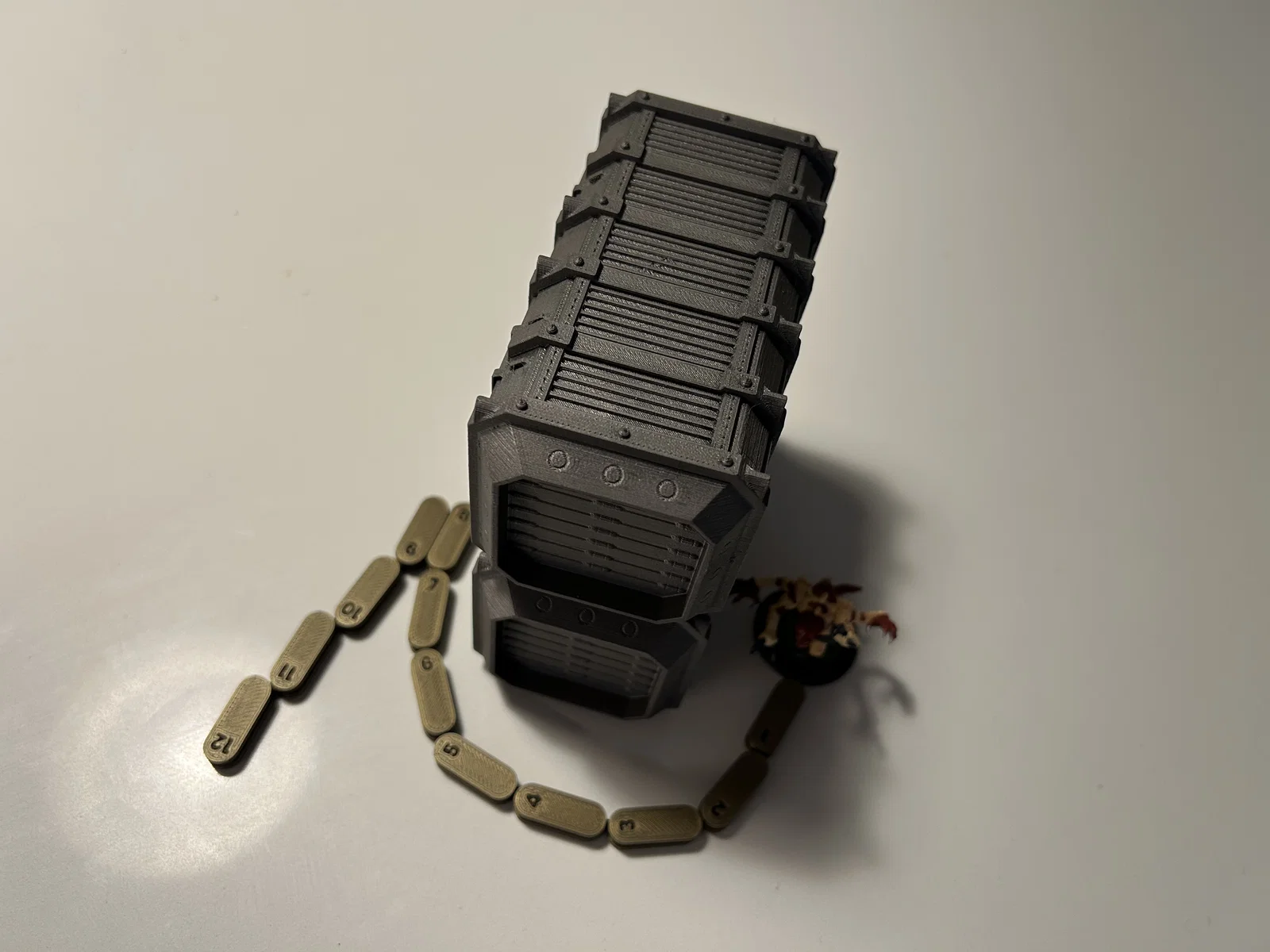

Sau khi lắp xong, sợi dây sẽ hoạt động như một thước đo linh hoạt. Hãy đặt nó dọc theo các cạnh, đường cong hoặc những hình dạng bất kỳ để đo khoảng cách tối đa theo độ dài bạn đã chọn (bẻ cong tại điểm cần đo).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
50
Tổng dung lượng
6,9 MB
File lớn nhất
214,3 KB
