Giá đỡ cột cho cảm biến mưa Zigbee SS4H-ZRG

Giới thiệu

Các thuật toán đã gợi ý video tuyệt vời này của Smart Solution 4 Home. Tôi đã gửi cho người sáng tạo $5 (tùy chọn), nhận các tệp và in chúng. Xin gửi lời khen đến người sáng tạo, đó là một thiết kế tuyệt vời. Tuy nhiên, tôi muốn gắn đồng hồ mưa trên mái nhà của mình, nơi tôi có một cột ăng-ten TV dọc đẹp nhưng không có bề mặt ngang nào có sẵn ngay lập tức.

Giải pháp

• Đo từ thiết kế gốc của SS4H-ZRG như đã in, đây là một thứ hoàn toàn mới
• Thiết kế để dễ dàng in (in như đã tải về, không cần định hướng lại)
• Dây buộc zip cho việc định tuyến dây buộc zip dễ dàng tại chỗ

Vitamin

(Các thứ khác bạn sẽ cần.)

• Cột ăng-ten TV dọc 25mm
• Dây buộc zip dày tối đa 1.4mm và rộng 4mm
• Đinh vít dài tối đa 15mm và rộng 3.5mm

In ấn

• 4 bức tường dọc
• 5 lớp trên/dưới
• Lấp đầy hình chữ nhật 15mm
• Điều này được in trong khoảng 2 giờ trên máy Voron 2.4 của tôi sử dụng ABS

Remixing

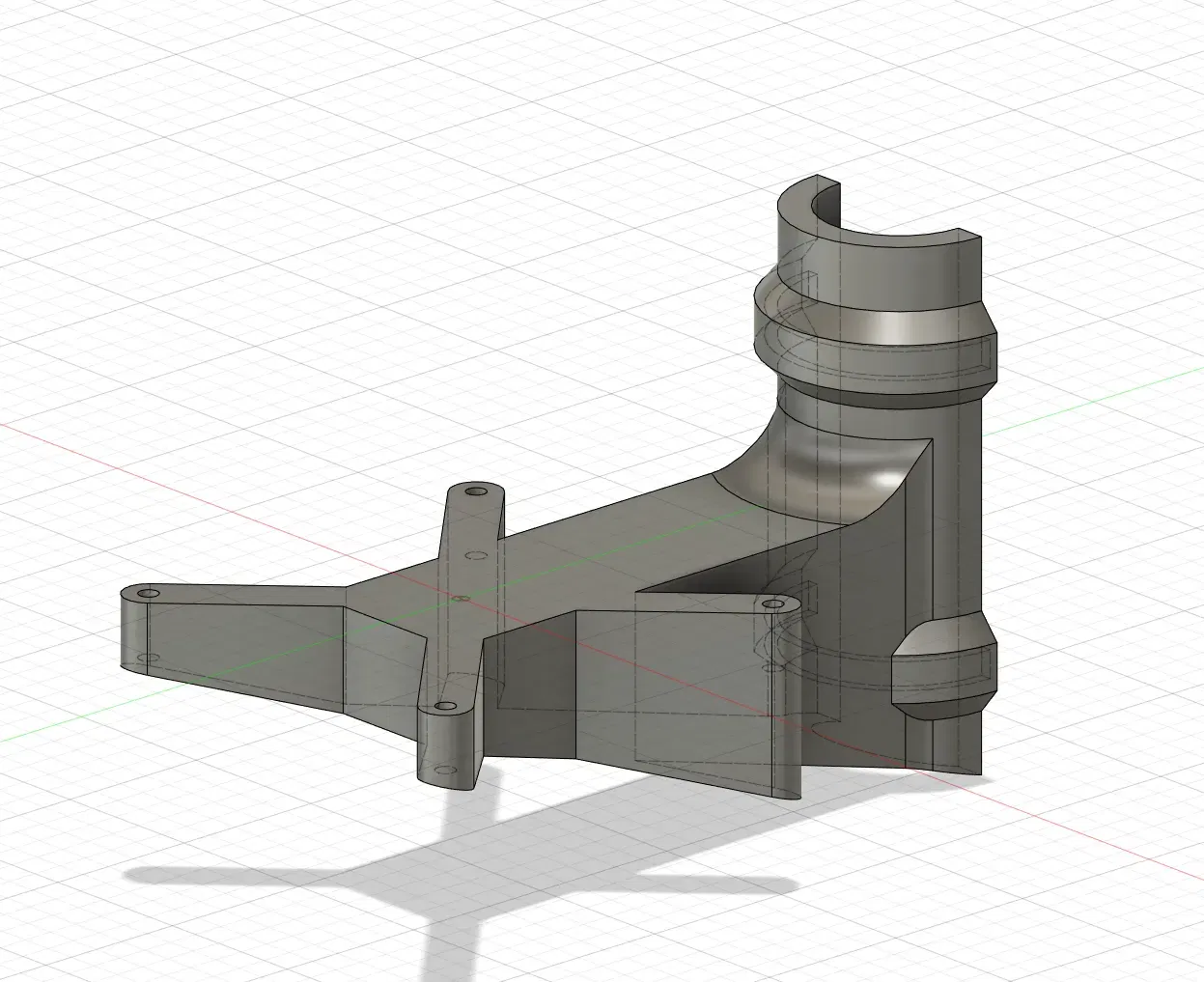

• Tệp Fusion 360 được cung cấp để dễ dàng remix
• Xin lưu ý giấy phép là copyleft
• Tệp Fusion 360 hoàn toàn tham số, vì vậy bạn có thể dễ dàng điều chỉnh cho các
  • Đinh vít
  • Cột
  • Dây buộc zip
