Bộ chuyển đổi pin Hercules cho tích hợp dự án

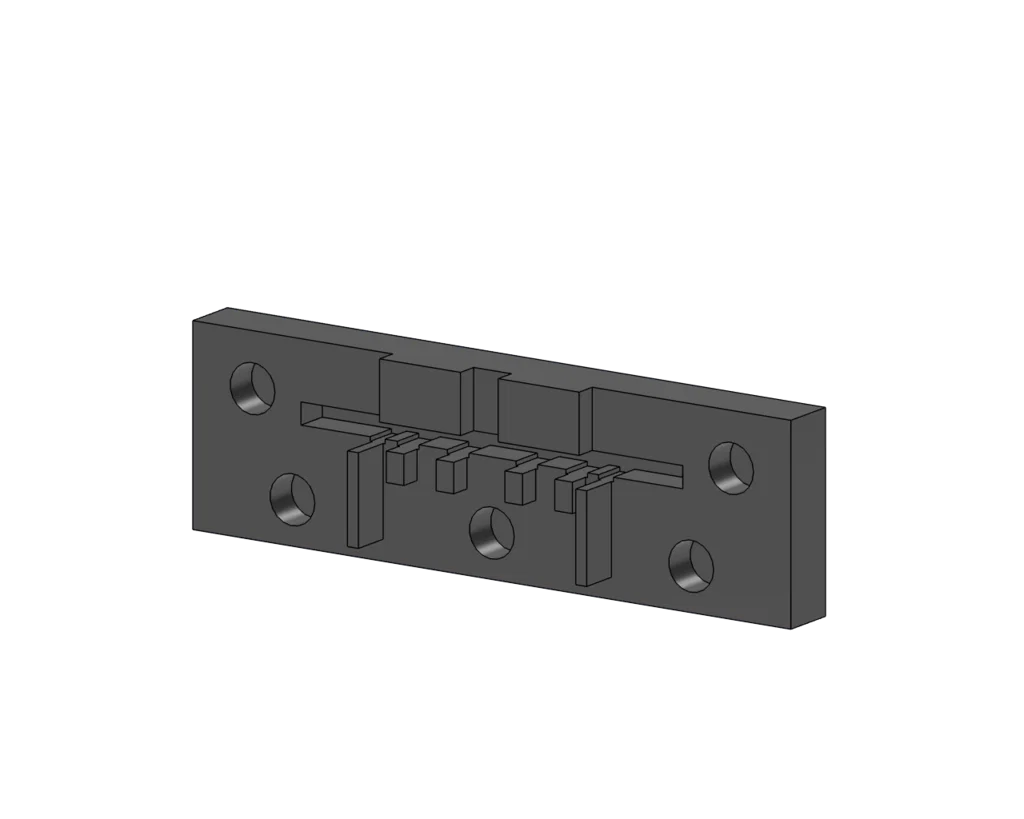

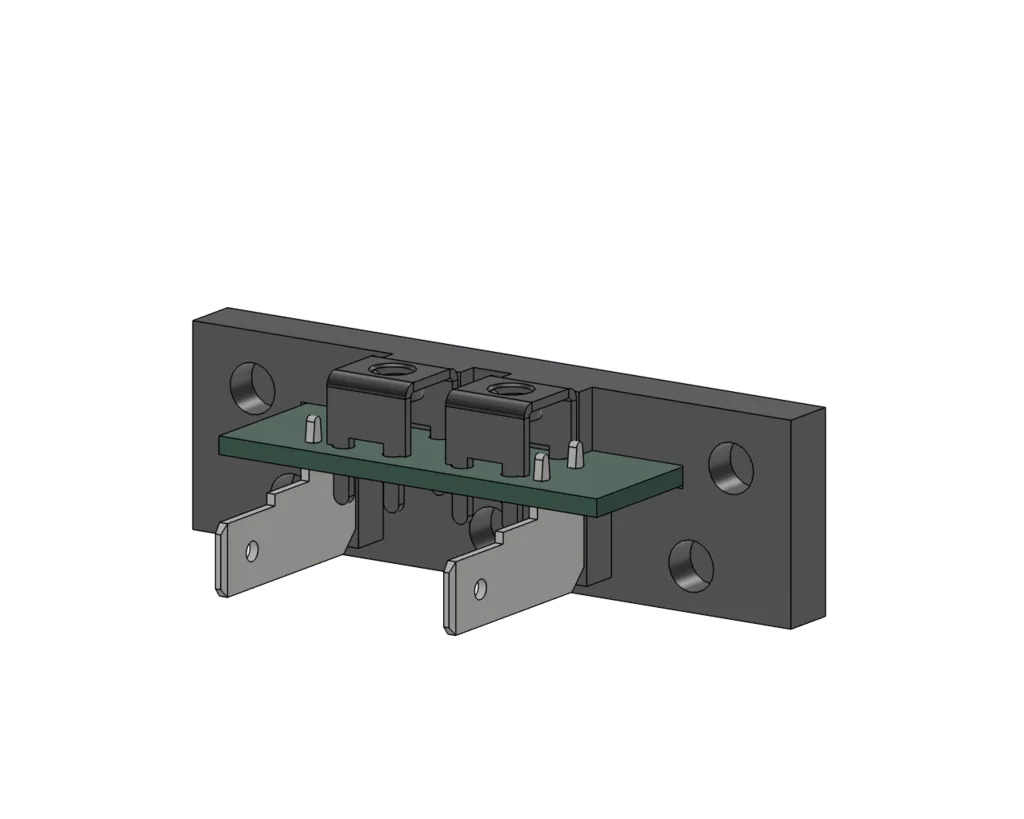

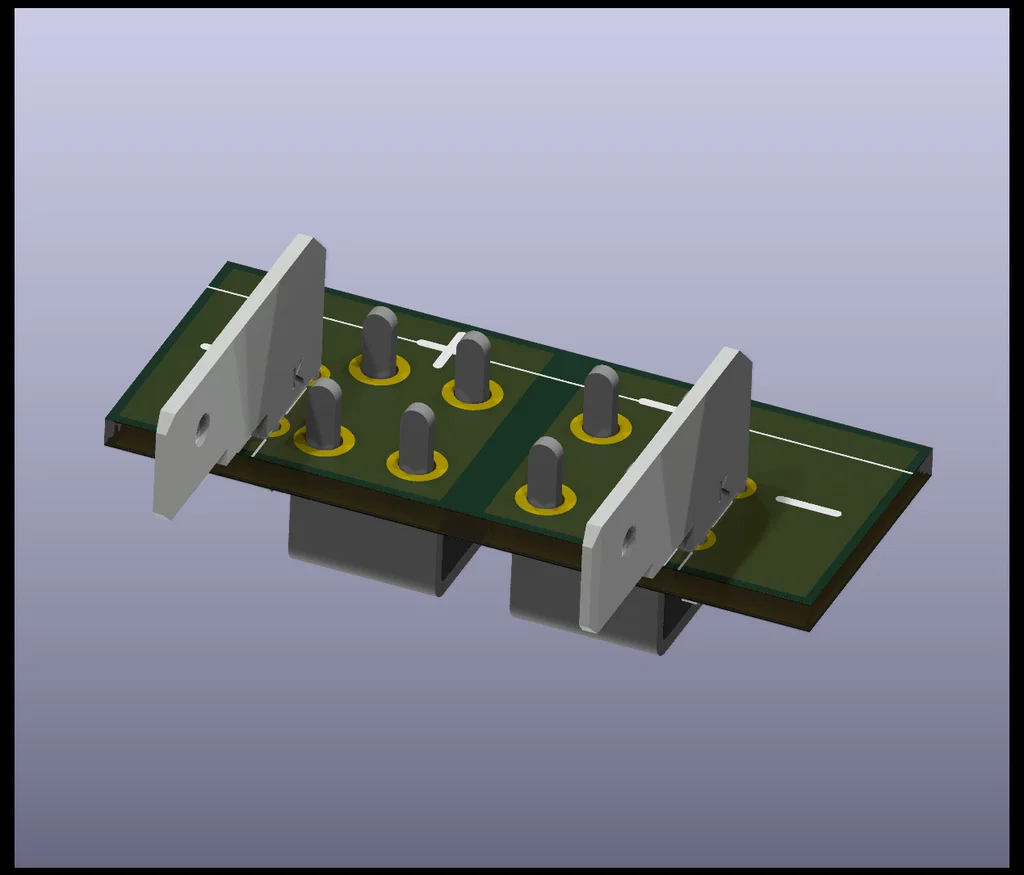

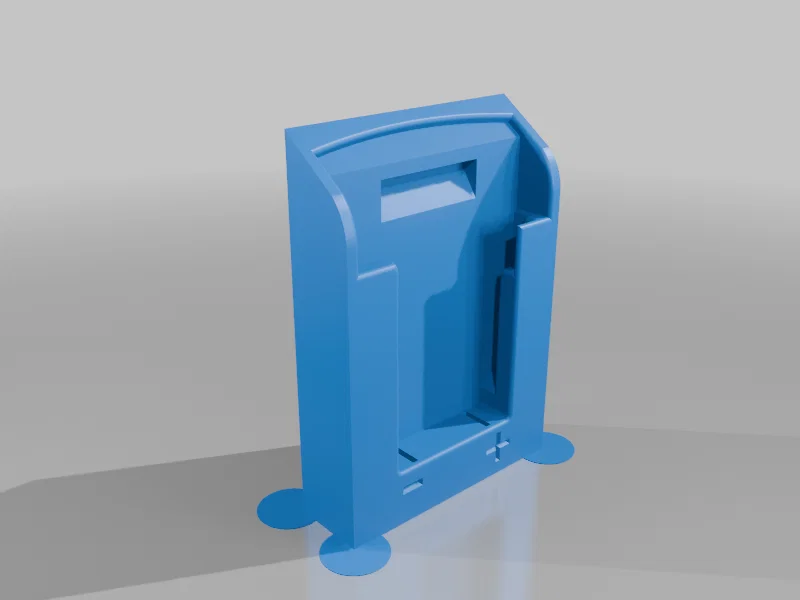

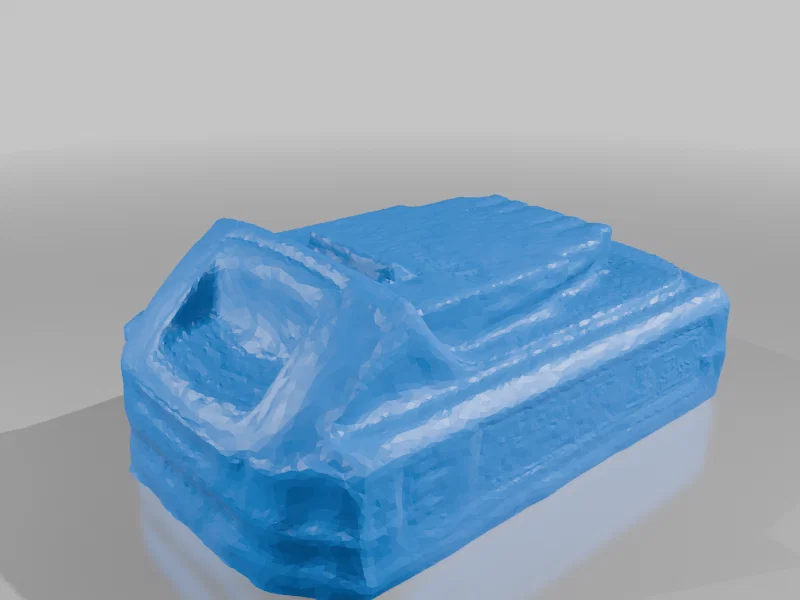

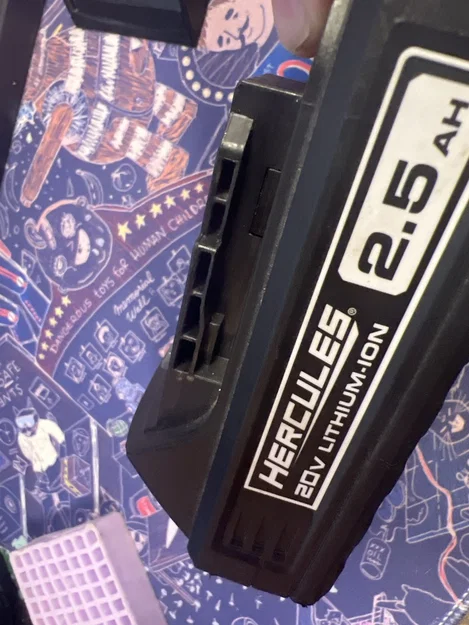

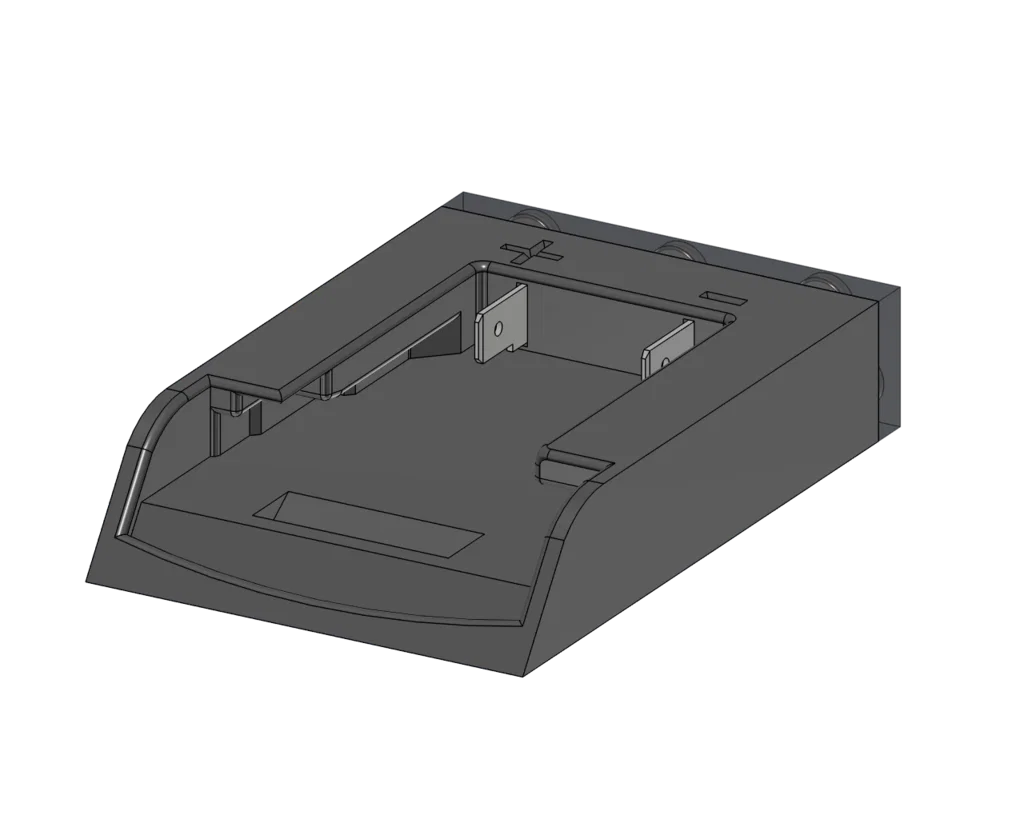

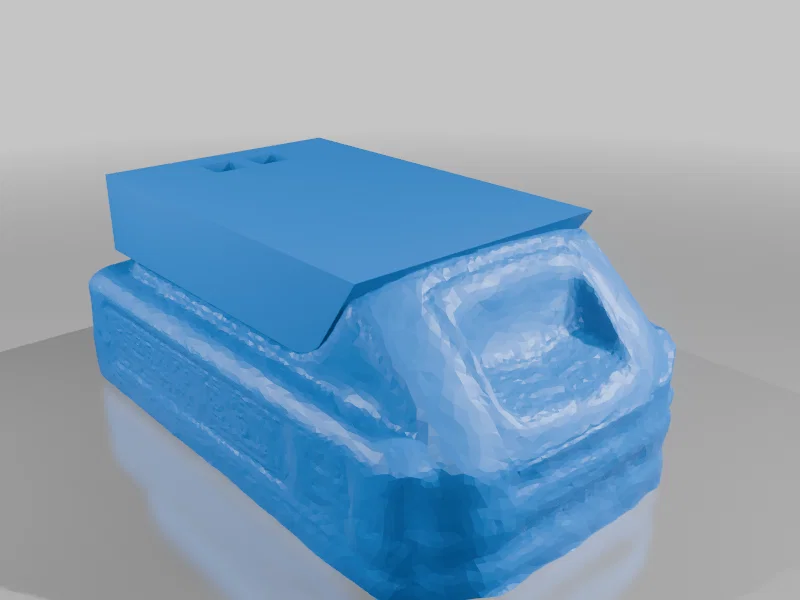

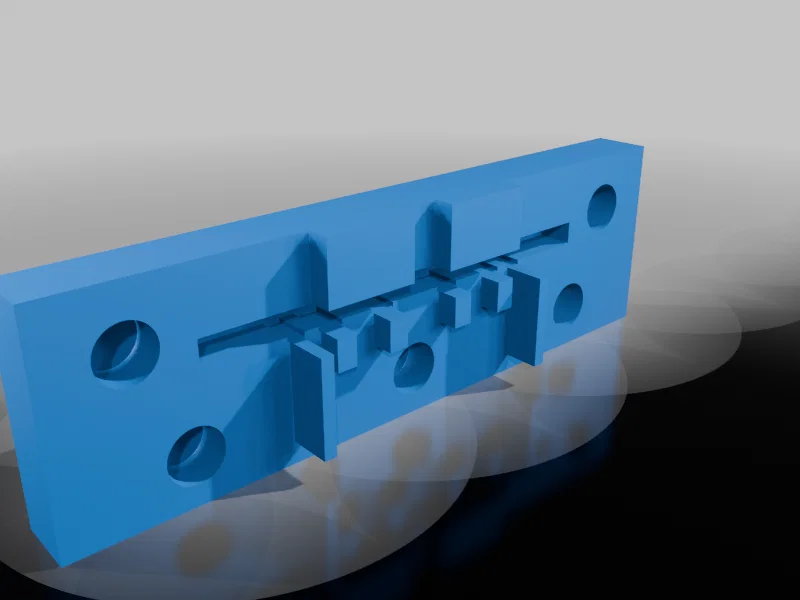

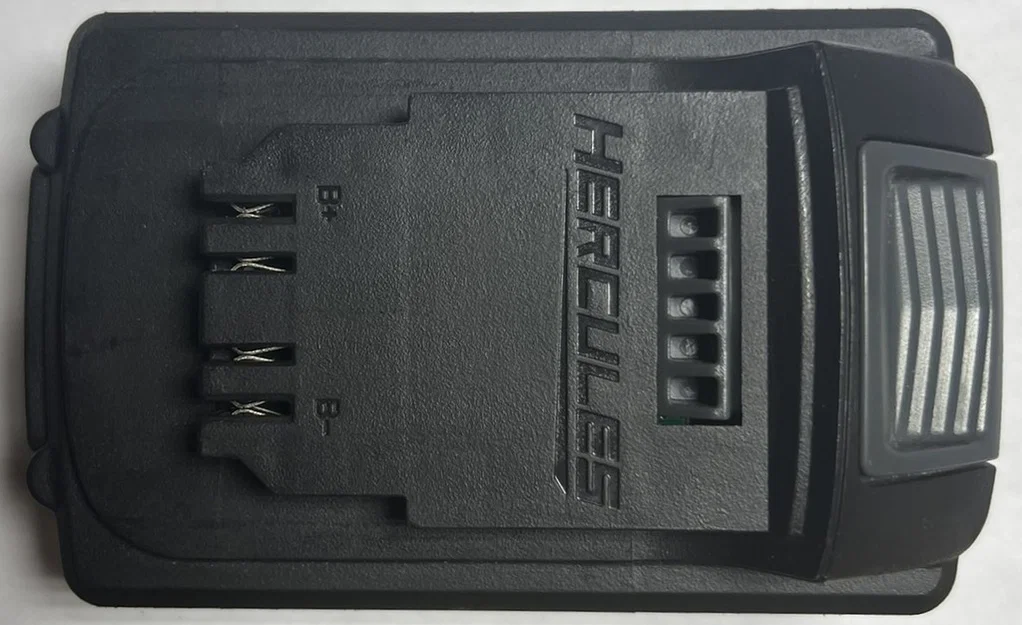

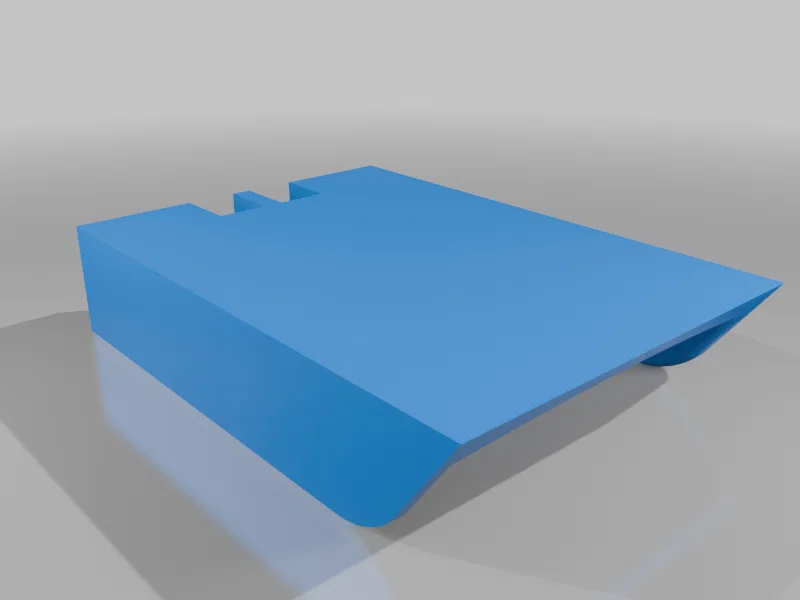

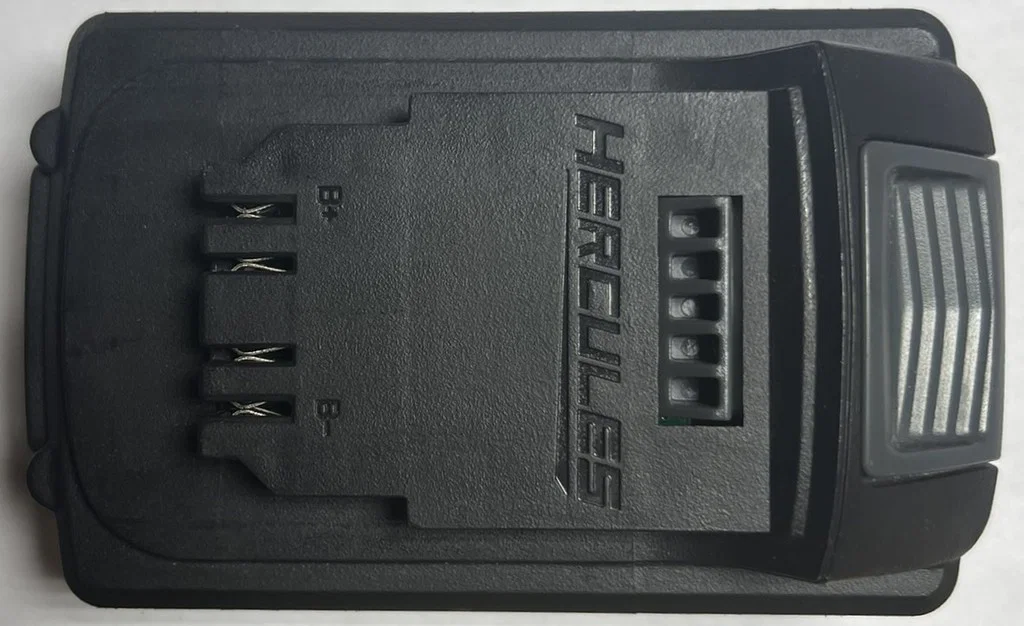

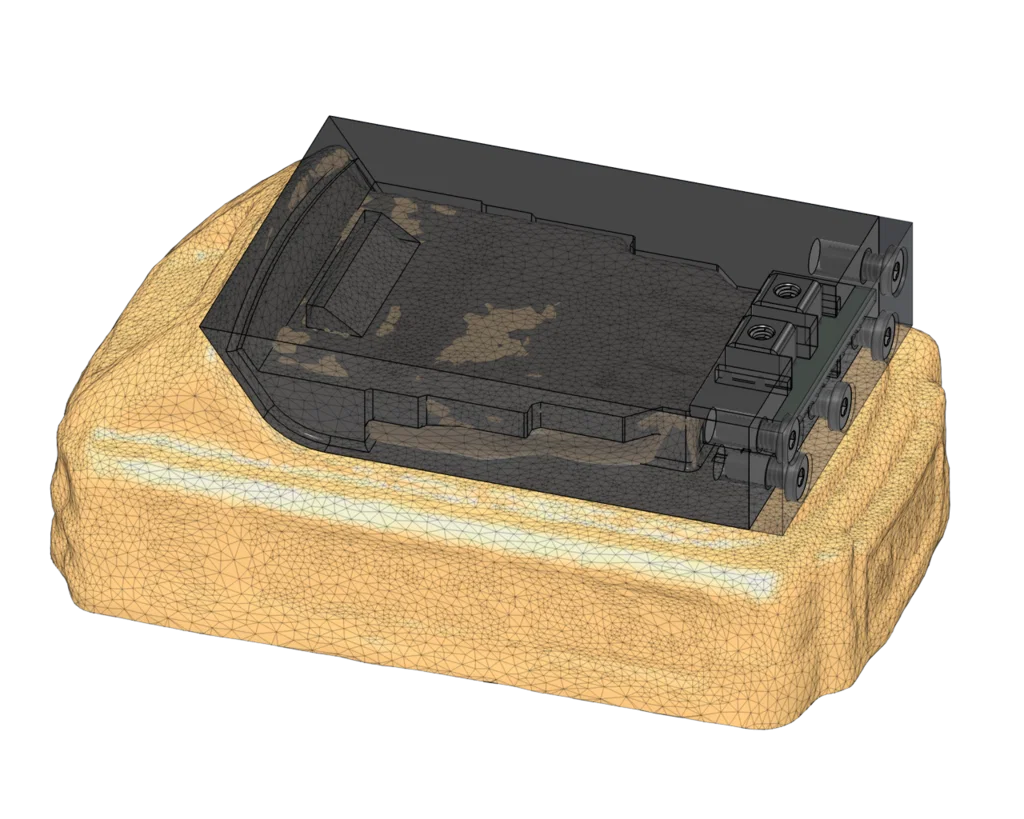

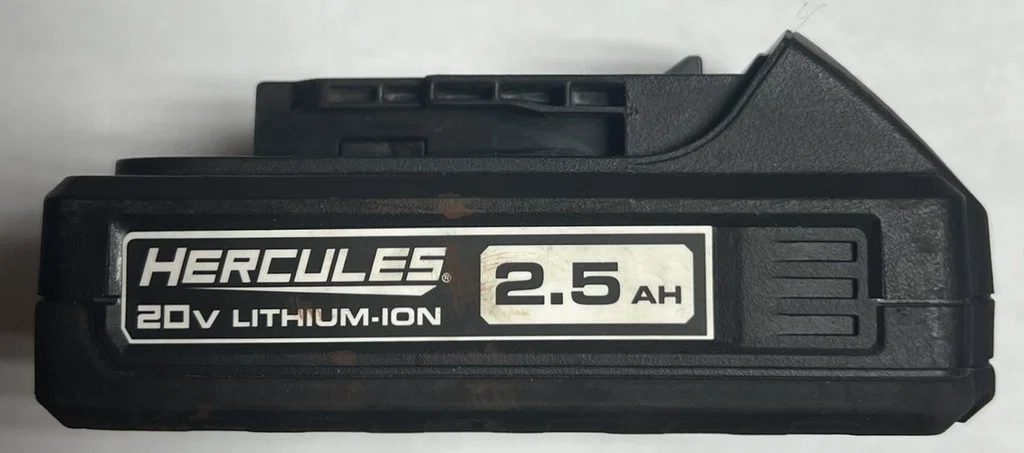

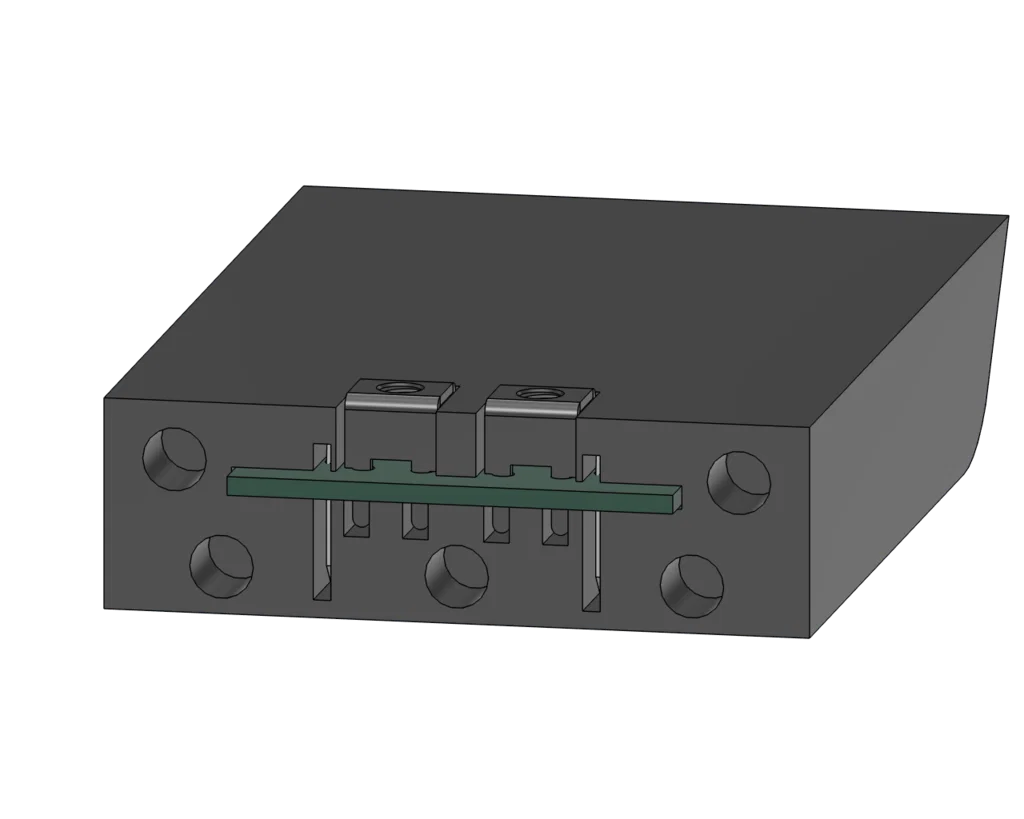

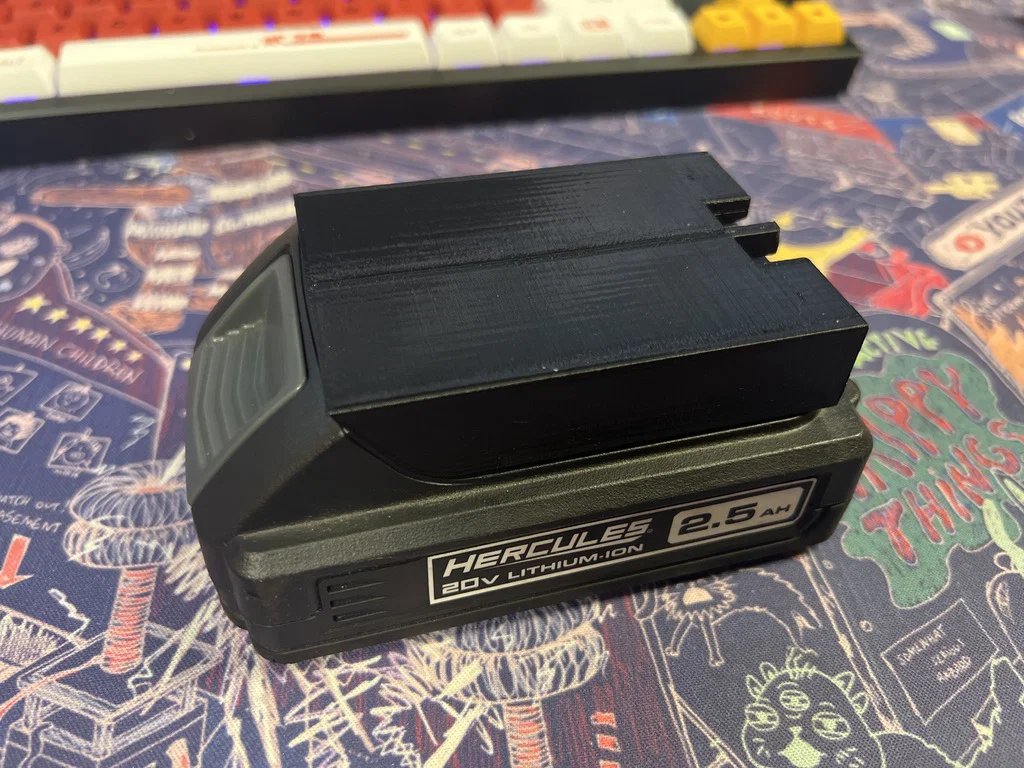

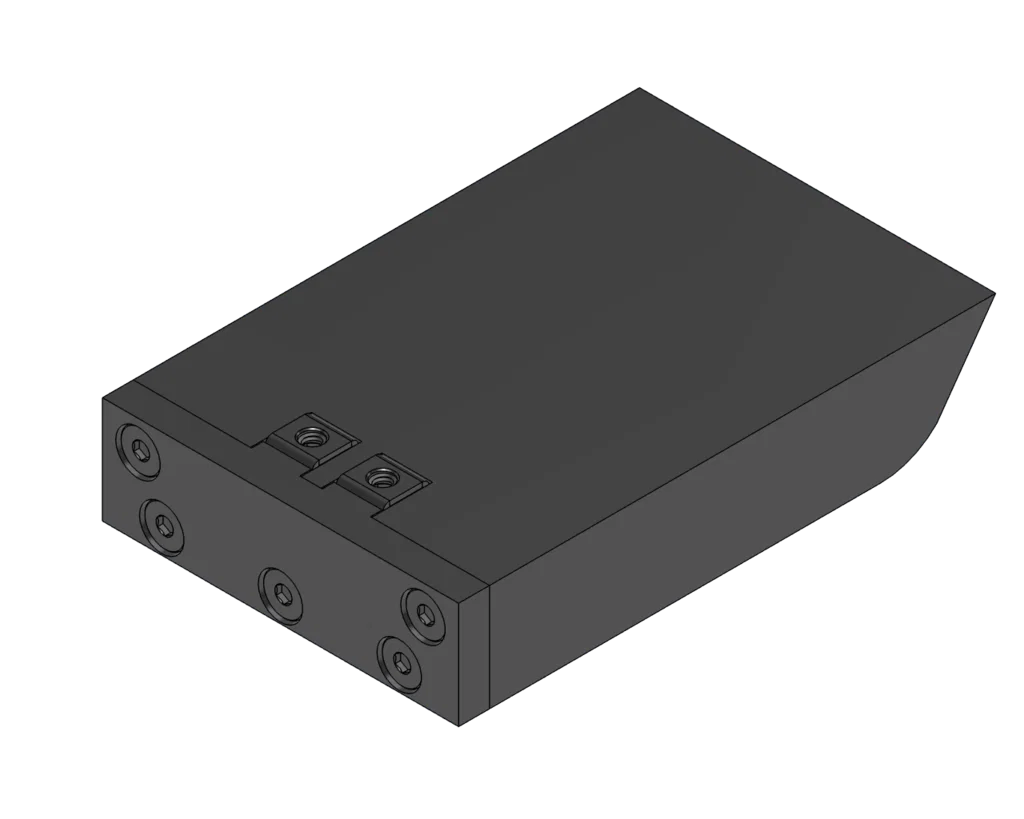

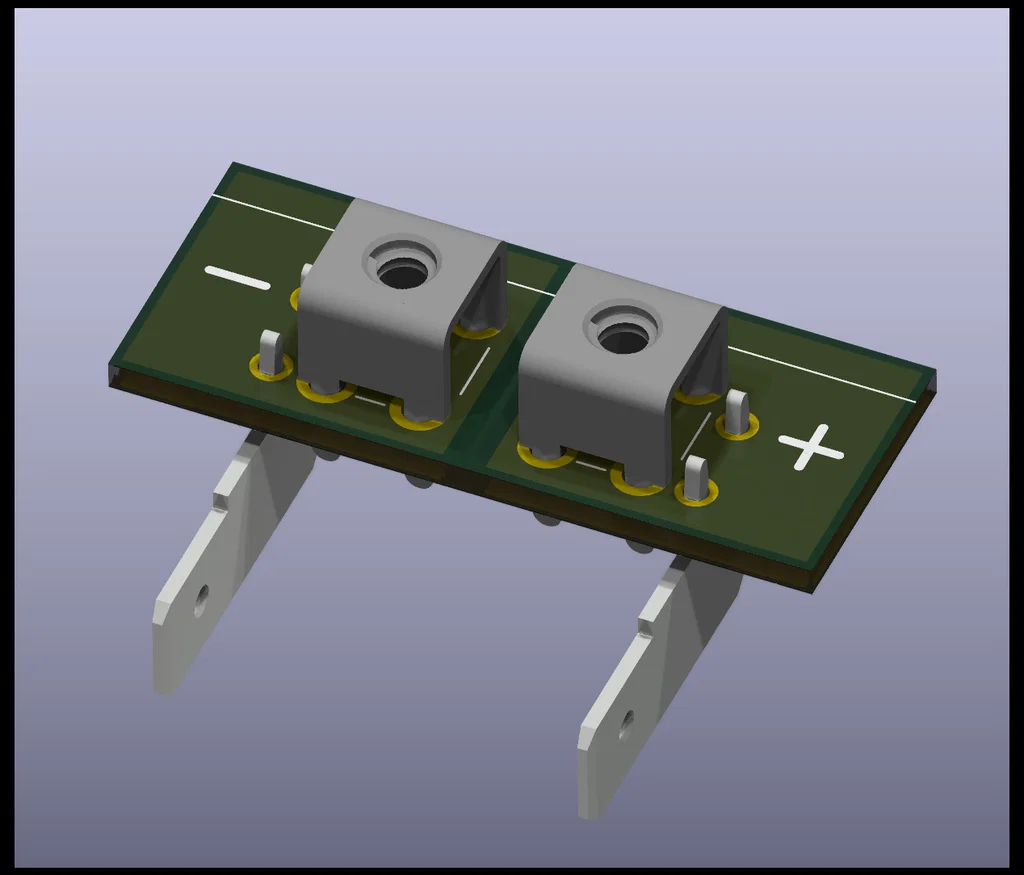

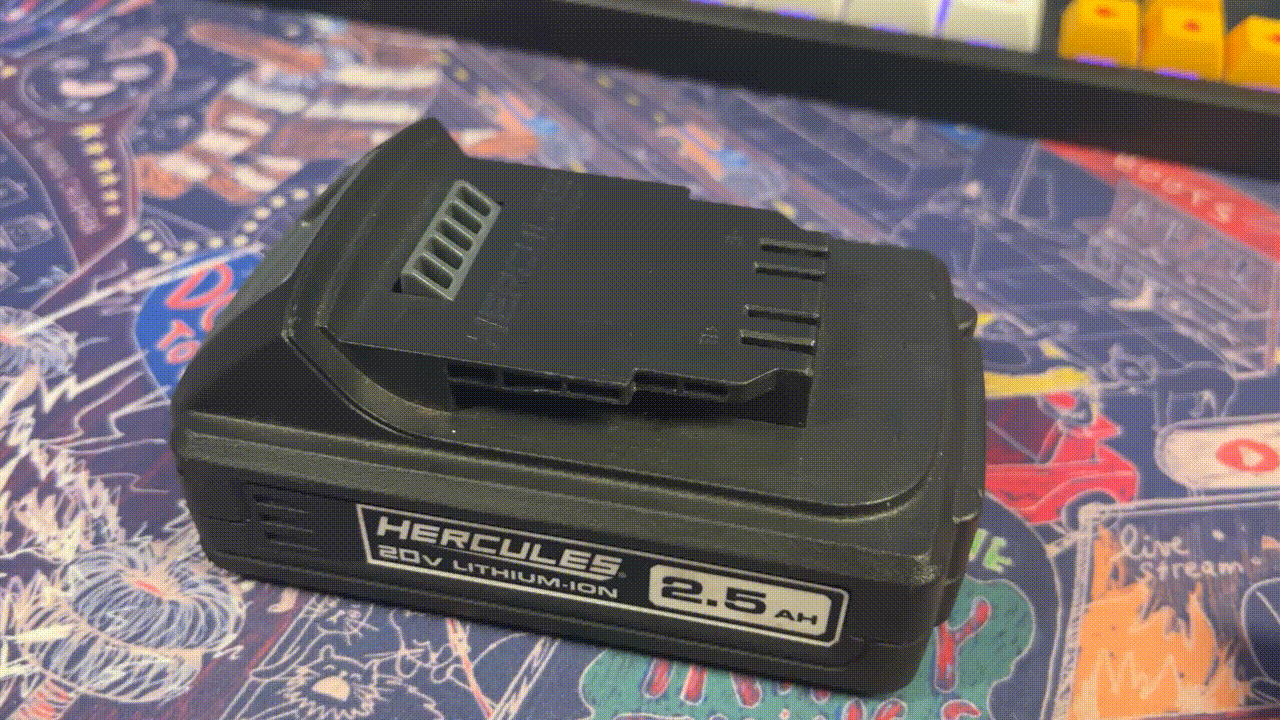

Bản remix từ https://www.thingiverse.com/thing:7120865. Tôi đã chuyển đổi các mẫu gốc phía trên thành các file CAD có thể chỉnh sửa bằng công cụ chuyển đổi F3D Prismatic. Mẫu này được sửa đổi để vừa với các loại pin mới (có thêm phần ngàm không tương thích với thiết kế gốc) và đã loại bỏ các lỗ bắt vít. Phần tấm ốp lưng và cơ chế kết nối được thiết kế lại hoàn toàn để sử dụng PCB với đầu nối spade (KEYSTONE 1266) nhằm kết nối với các cực pin và sử dụng vấu bắt vít cho đầu ra (KEYSTONE 7770). Tất cả những thay đổi này được thực hiện để dễ dàng tích hợp vào các dự án hoặc mô hình CAD khác. Tôi đang thực hiện một dự án công cụ chẩn đoán ô tô DIY cần một nguồn pin dễ sử dụng và thiết kế này hoàn toàn phù hợp cho mục đích đó. Có kèm theo một bản scan photogrammetry 3D của viên pin 2.5AH mà tôi đã dùng để kiểm tra độ chính xác của mô hình. Rất cảm ơn tác giả gốc của mô hình này! Mọi thứ đều khớp hoàn hảo ngoại trừ phần ngàm lạ mà tôi đã đề cập trước đó. Phần chính nên được in theo chiều dọc và không cần support. Tôi đã sử dụng "mouse ears" ở 4 góc và một cái nhỏ hơn ở phần giữa (xem file [Slicer-Ears] 3mf để biết thêm chi tiết). Tấm ốp lưng nên được in với mặt phẳng nằm trên bàn in, cũng không cần support. Tất cả các file CAD được cung cấp ở cả định dạng f3d và step. File Gerber cho PCB có trong terminal_pcb.zip. Bạn có thể tìm thấy tất cả các file cùng với file thiết kế KiCad cho PCB tại repo GitHub: https://github.com/captmicr0/Hercules-Battery-Adapter-for-Integration. ### Thông số in: Thương hiệu máy in: Creality Máy in: Ender-3 V3 SE Rafts: Không Supports: Không Độ phân giải: 0.2mm Infill: 15% Ghi chú: Tôi khuyến khích sử dụng "mouse ears" ở 4 góc và một phần nhỏ hơn ở giữa (xem file [Slicer-Ears].3mf để tham khảo). Danh mục: Khác
