SET KHAY ĐỰNG ĐỒ DÀN TRANG THIẾT KẾ: Organiser COSMOS

SET KHAY ĐỰNG ĐỒ DÀN TRANG THIẾT KẾ: Organiser COSMOS

Đây không phải lần đầu mình thiết kế khay đựng đồ cho bàn làm việc, nhưng mình đã thấy nhiều nhà thiết kế 3D tạo ra những mẫu rất thú vị. Mình thật sự bị ấn tượng mạnh...

Mình muốn thử thách bản thân để tạo ra một bộ dụng cụ để bàn vừa phong cách, tiện dụng, lại vừa kết hợp được kỹ thuật tạo bề mặt (texture) mà mình tâm đắc.

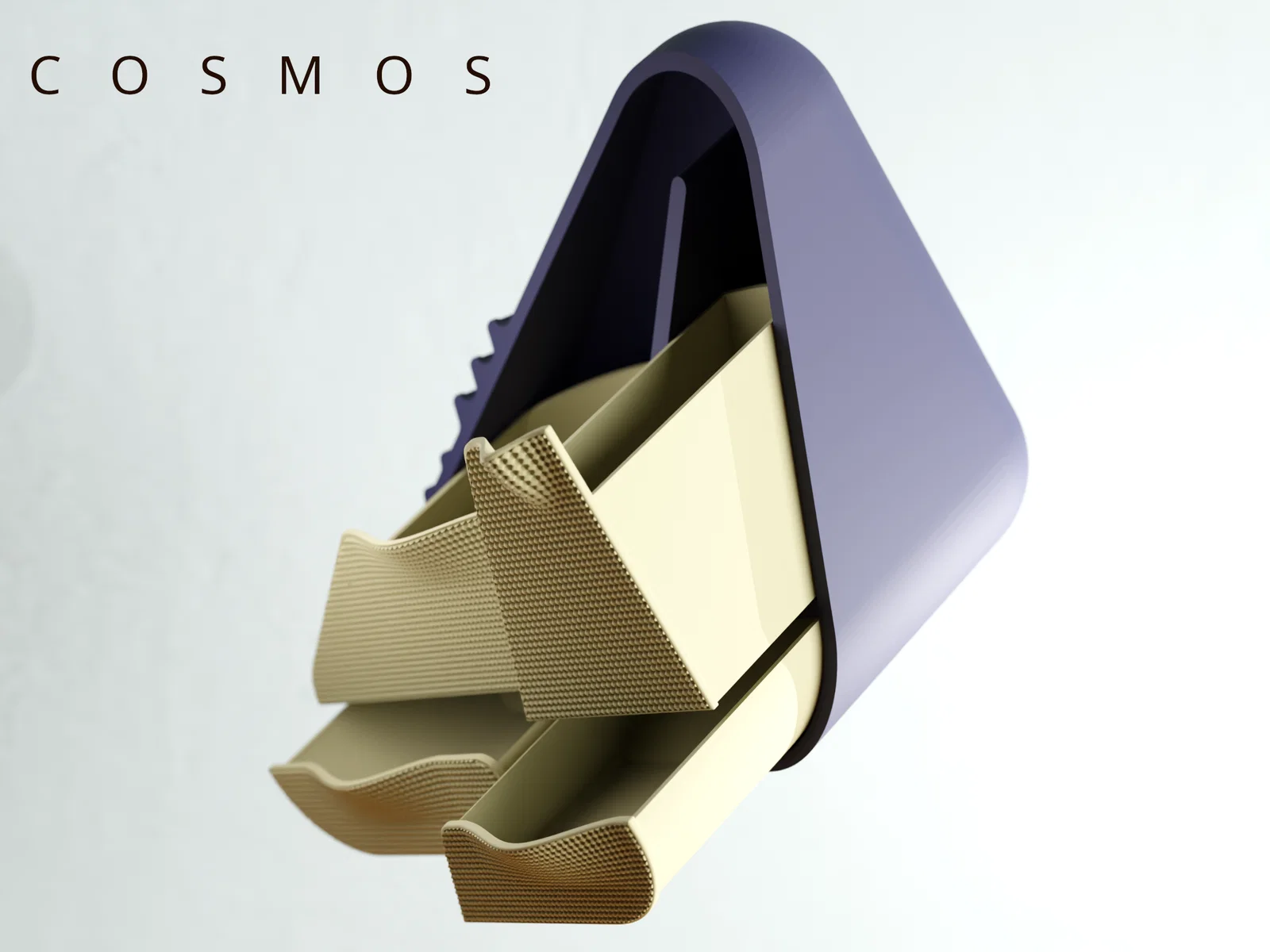

Đây chính là khay đựng đồ ‘Cosmos’!

Kích thước:

20.7 cm (rộng) x 14.9 cm (sâu) x 18 cm (cao). Bạn có thể xem ảnh để hình dung tỷ lệ thực tế so với khay máy in Bambulab A1.

Đặc điểm nổi bật:

• - Vỏ ngoài thiết kế hiện đại, bo cong, có thể in mà không cần support.

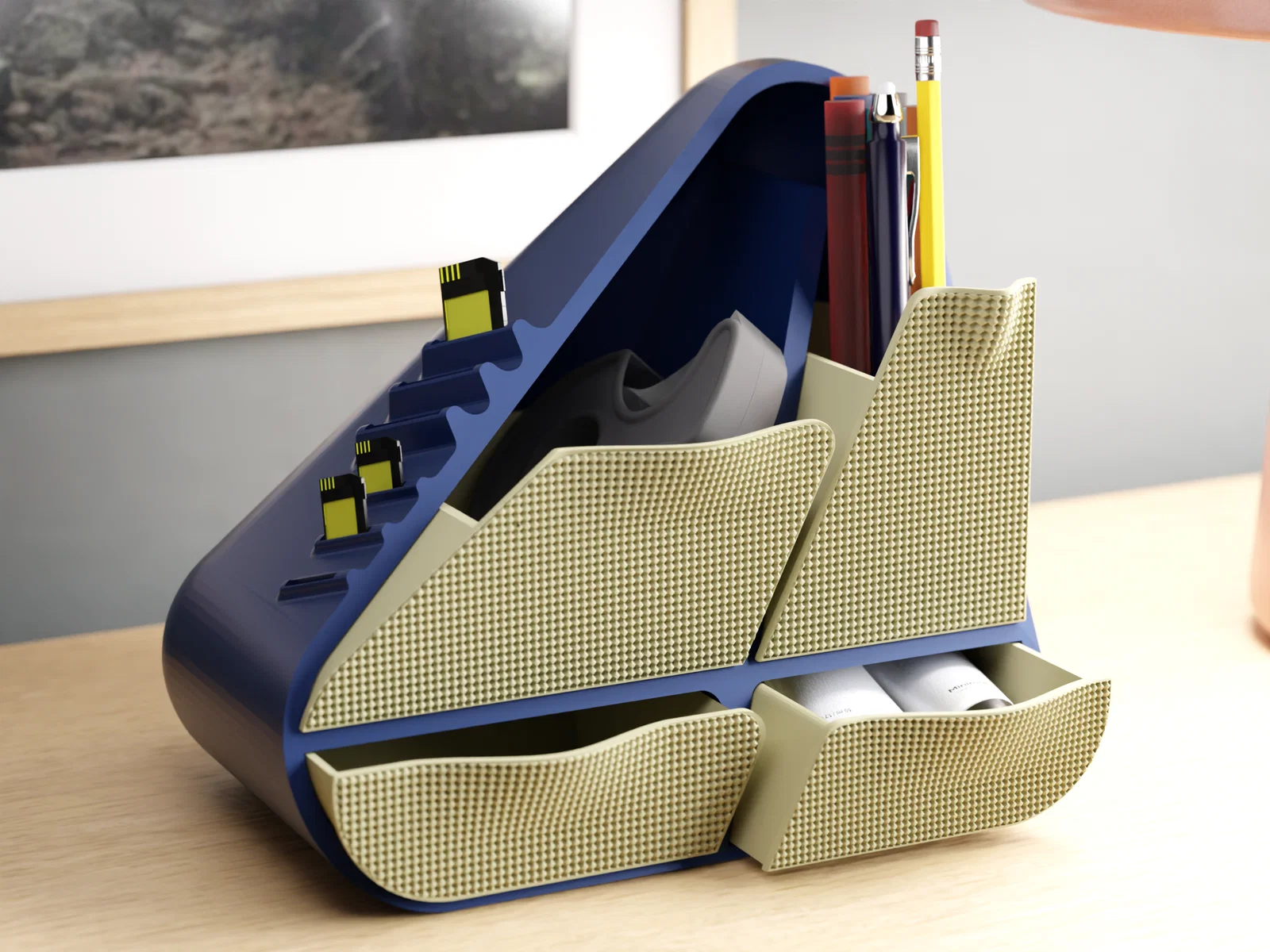

• - Các ngăn kéo sâu với mặt trước bo cong và có hoa văn (2 ngăn dưới cho phụ kiện nhỏ, 1 ngăn trên cho vật dụng lớn hơn và một hũ cắm bút).

• - Tích hợp sẵn chỗ cất 3 thẻ SD và 3 thẻ micro SD ngay trên vỏ máy.

Tóm lại là cực kỳ tuyệt vời!

In ấn: Đối với các ngăn kéo đòi hỏi chi tiết cao, mình chọn đầu phun 0.4 mm, còn phần vỏ mình dùng đầu phun 0.6 mm.

Lưu ý: Không cần lắp ráp gì cả, in xong là dùng được ngay.

Phong cách: Để tạo hiệu ứng tương phản đẹp mắt, mình khuyên các bạn nên phối hai tông màu đối lập nhau giữa phần vỏ và các ngăn kéo.

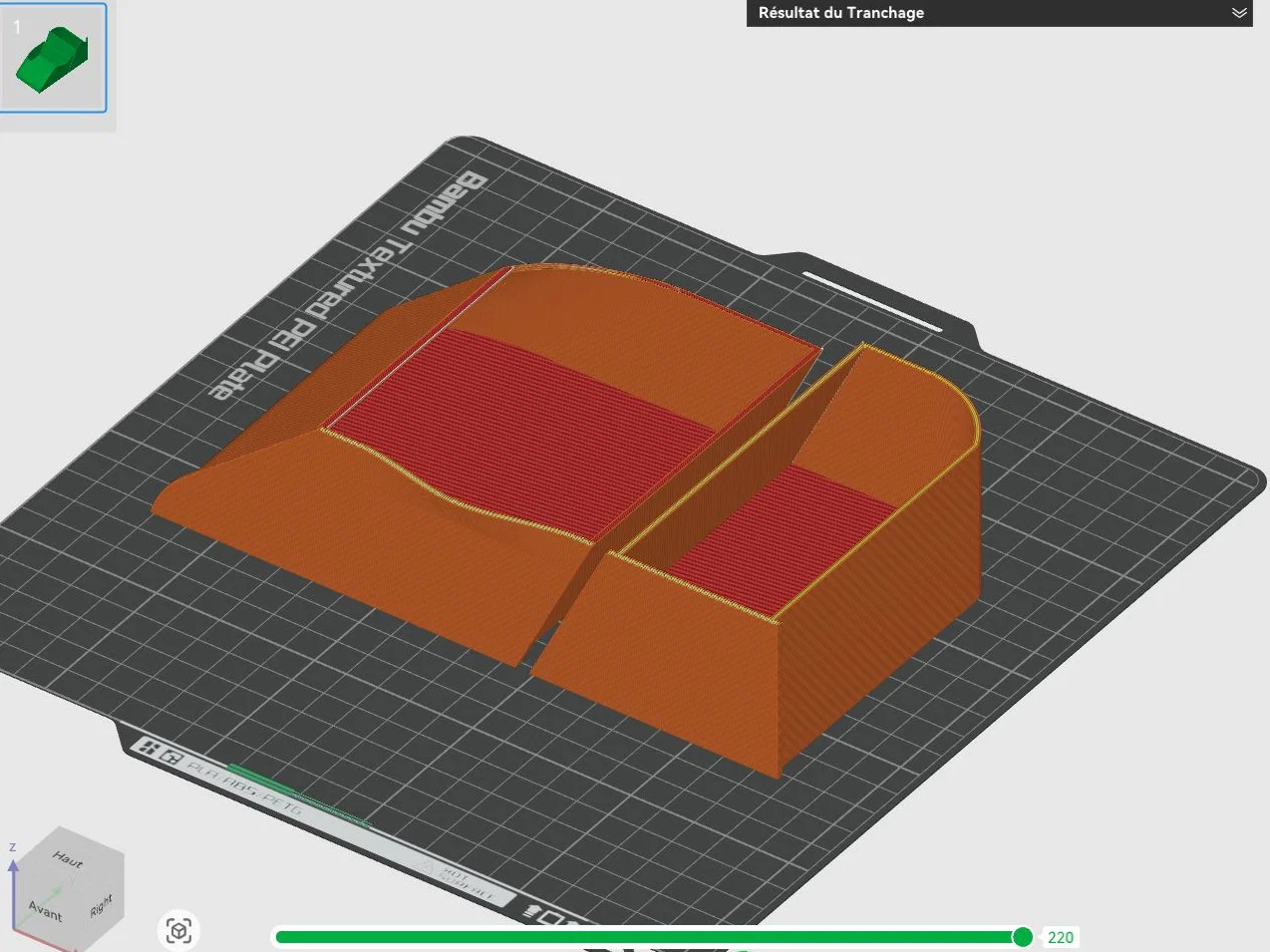

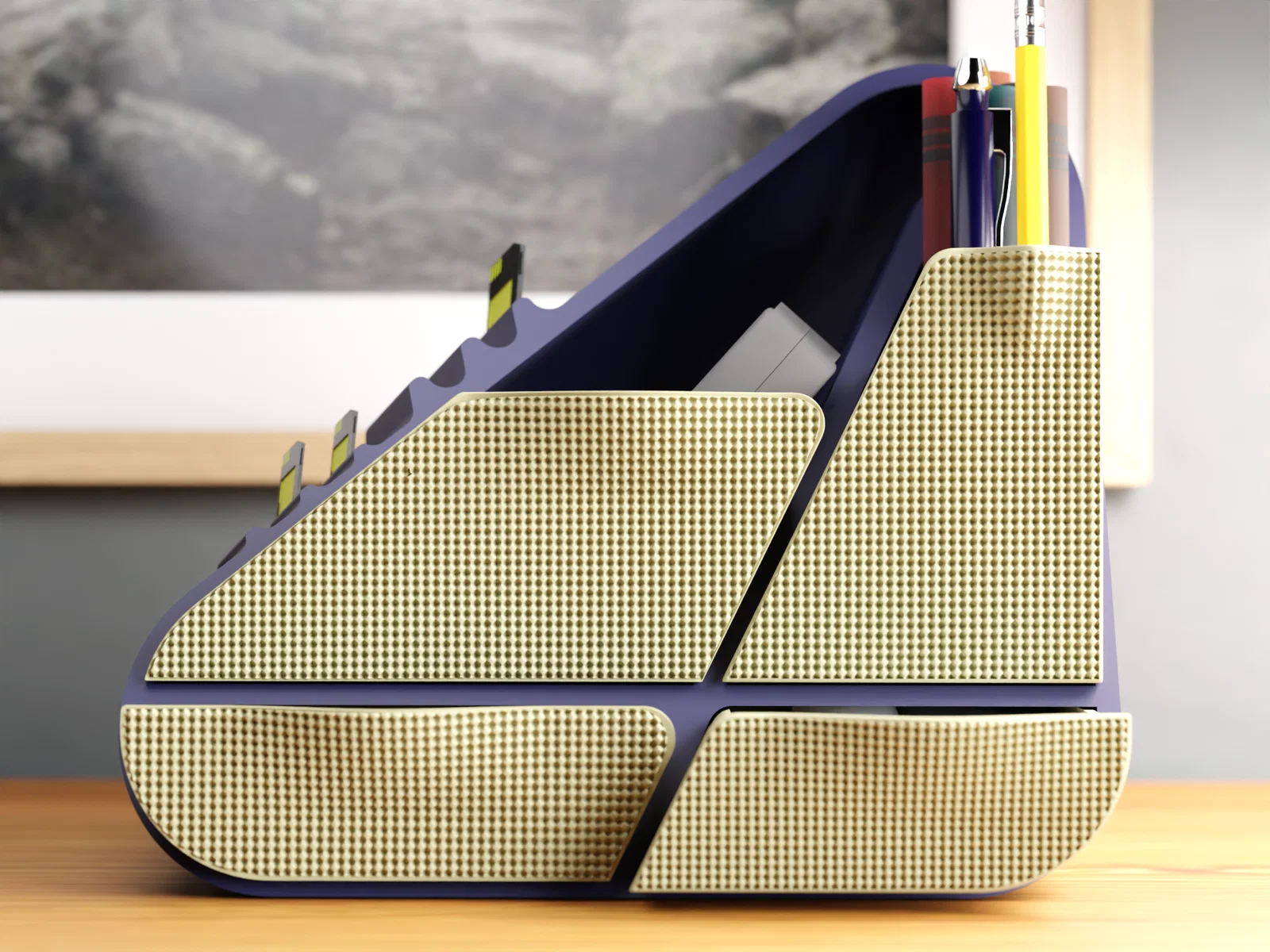

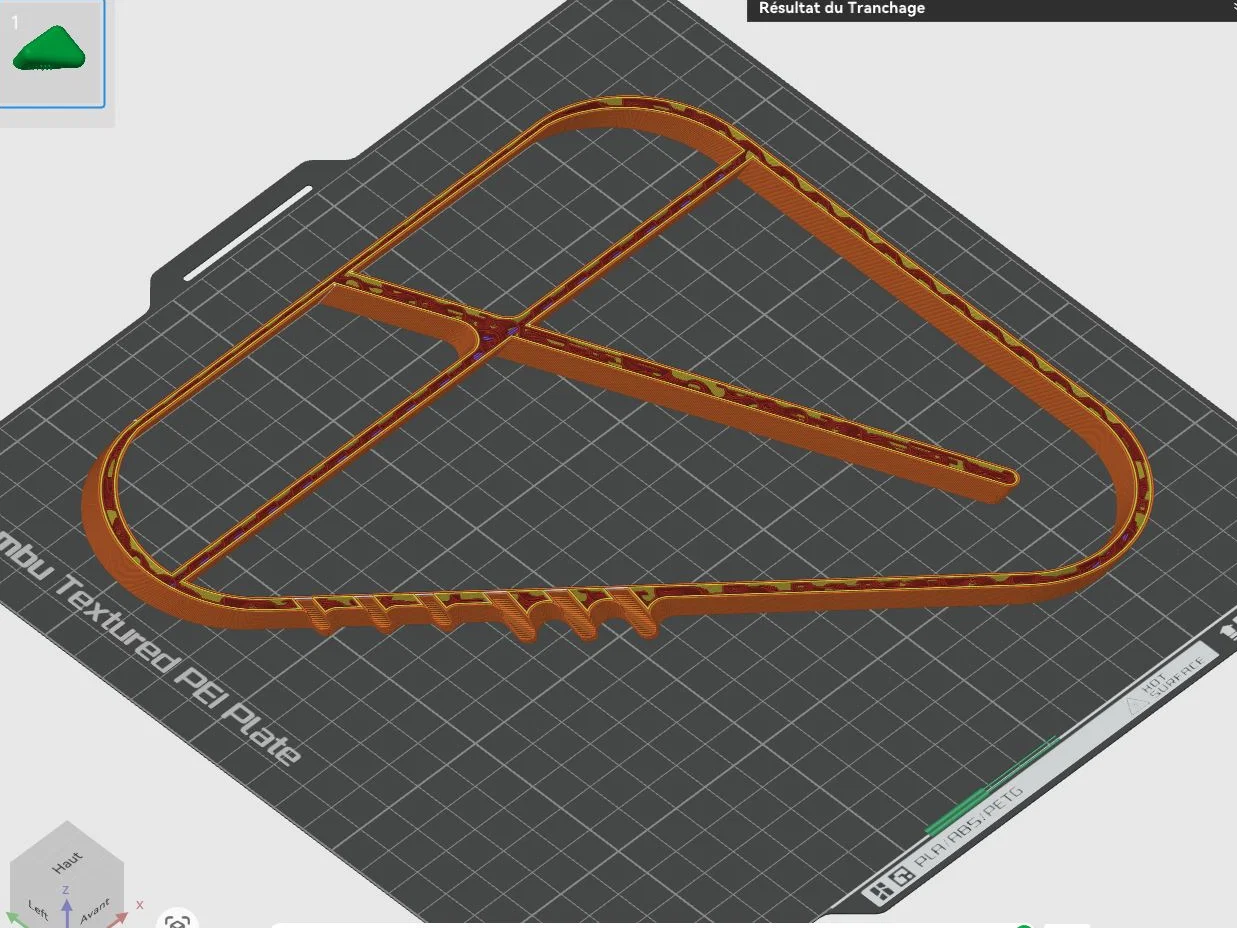

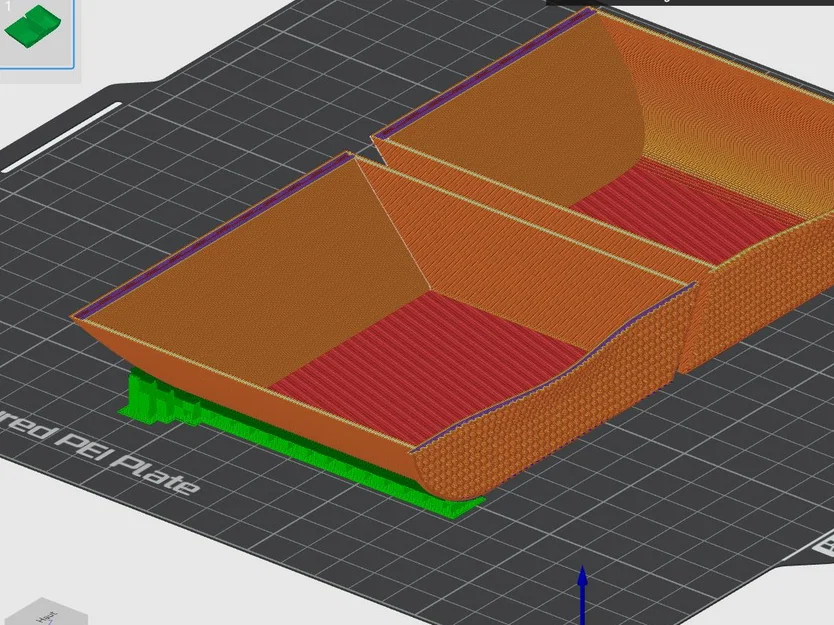

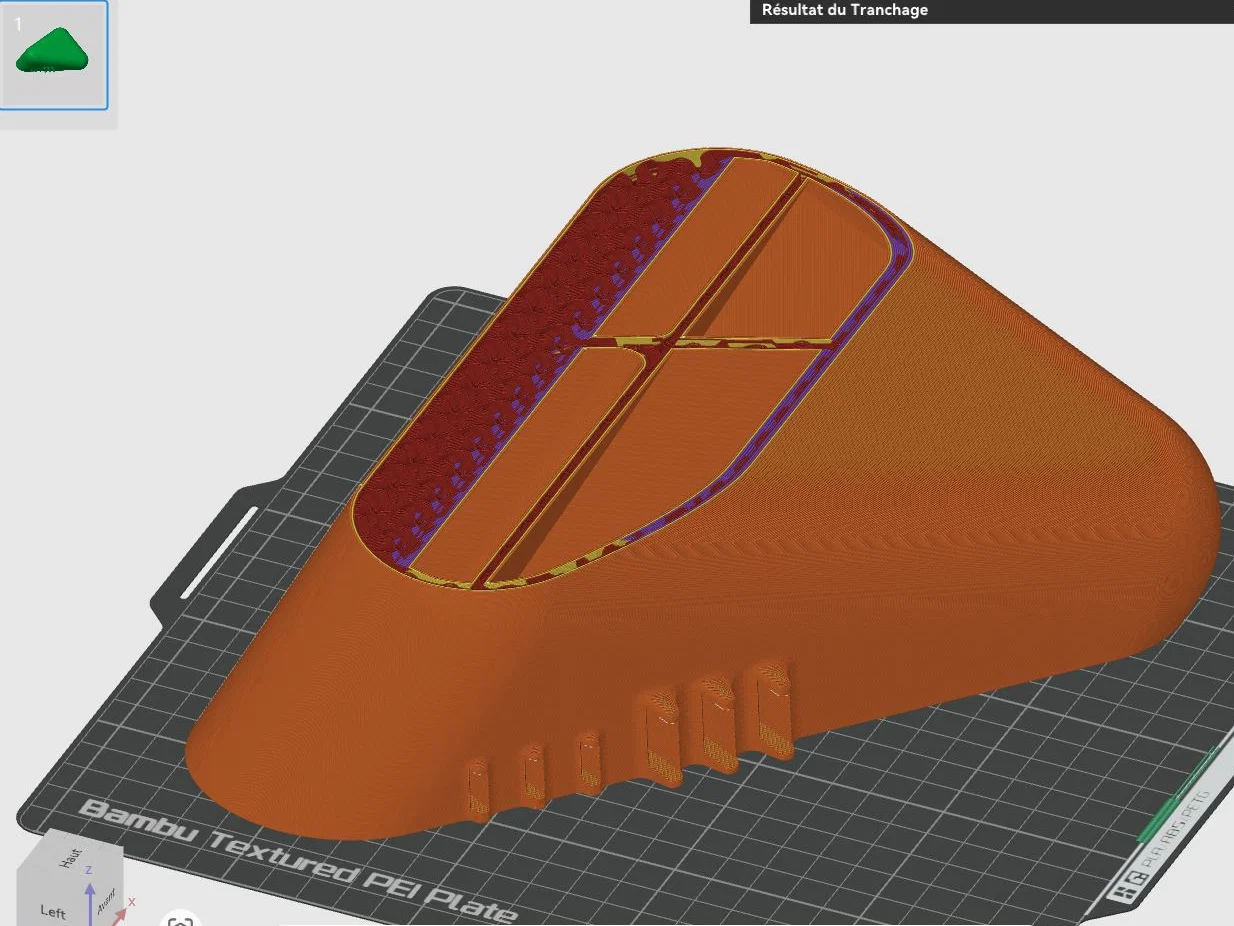

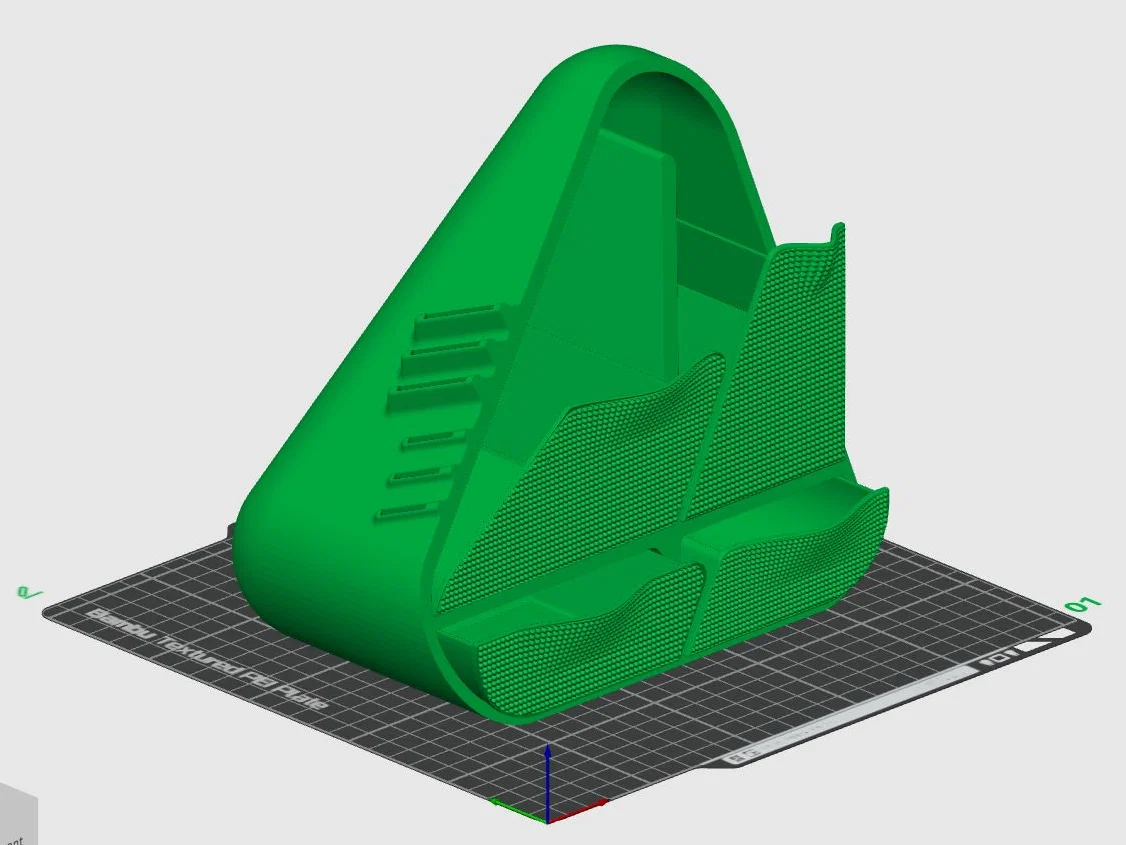

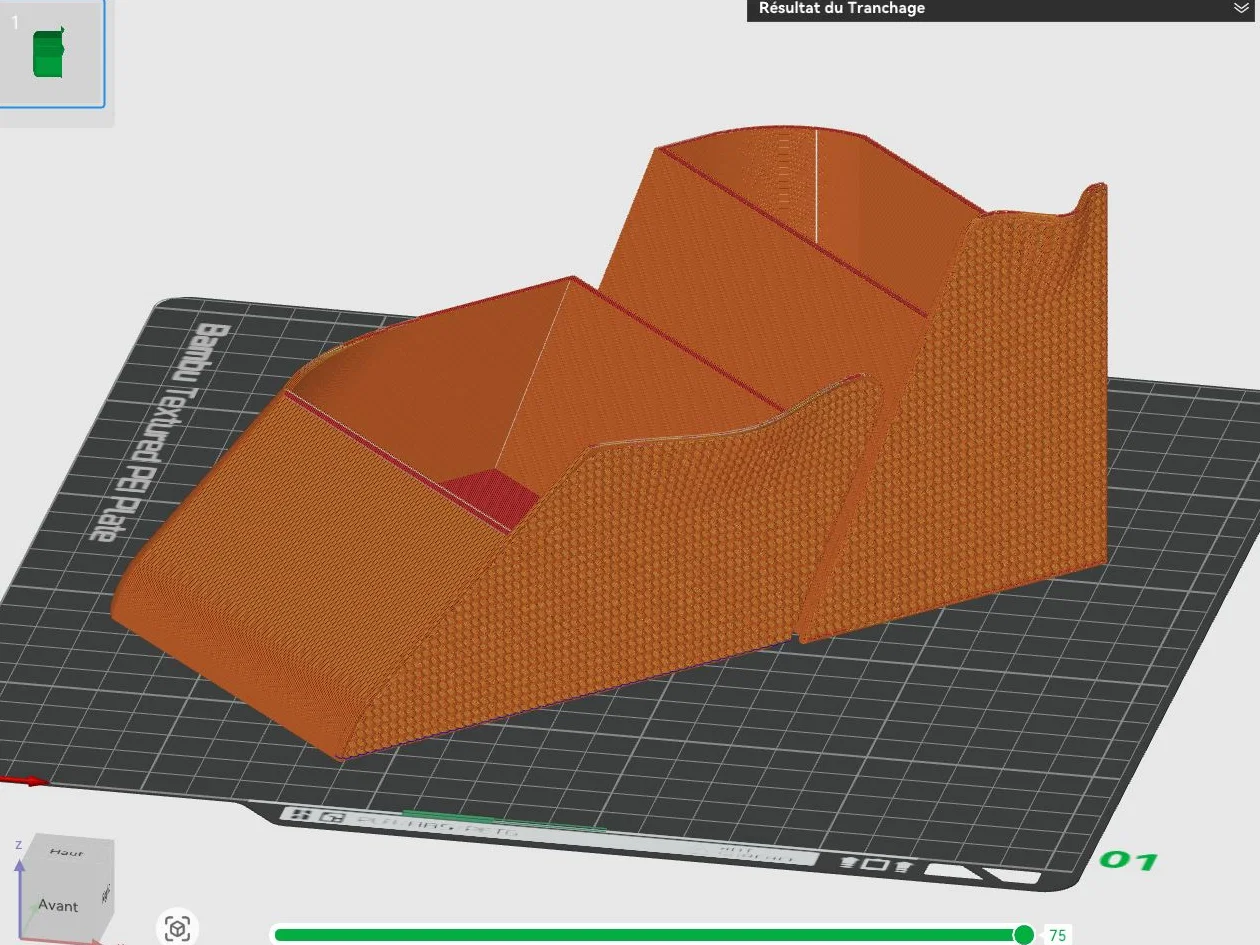

“Hình ảnh xem trước là bản dựng mô phỏng bằng máy tính, nhưng mình đã chạy thử trên phần mềm slicer để đảm bảo kết quả tốt nhất. Với kinh nghiệm của mình, nếu bạn làm đúng các thông số thiết lập, bản in sẽ rất đẹp. Bạn có thể thấy ảnh mô phỏng quá trình cắt lớp (slicing) trong phần hình ảnh.”

Chúc các bạn in vui vẻ!

Hãy điều chỉnh tốc độ cho phù hợp với máy in của bạn. Với phần ngăn kéo, mình khuyến khích nên in chậm ở mức 35–40 mm/s. Tại sao ư? Vì như thế các vân nổi ở mặt trước sẽ sắc nét hơn.

THÔNG SỐ IN:

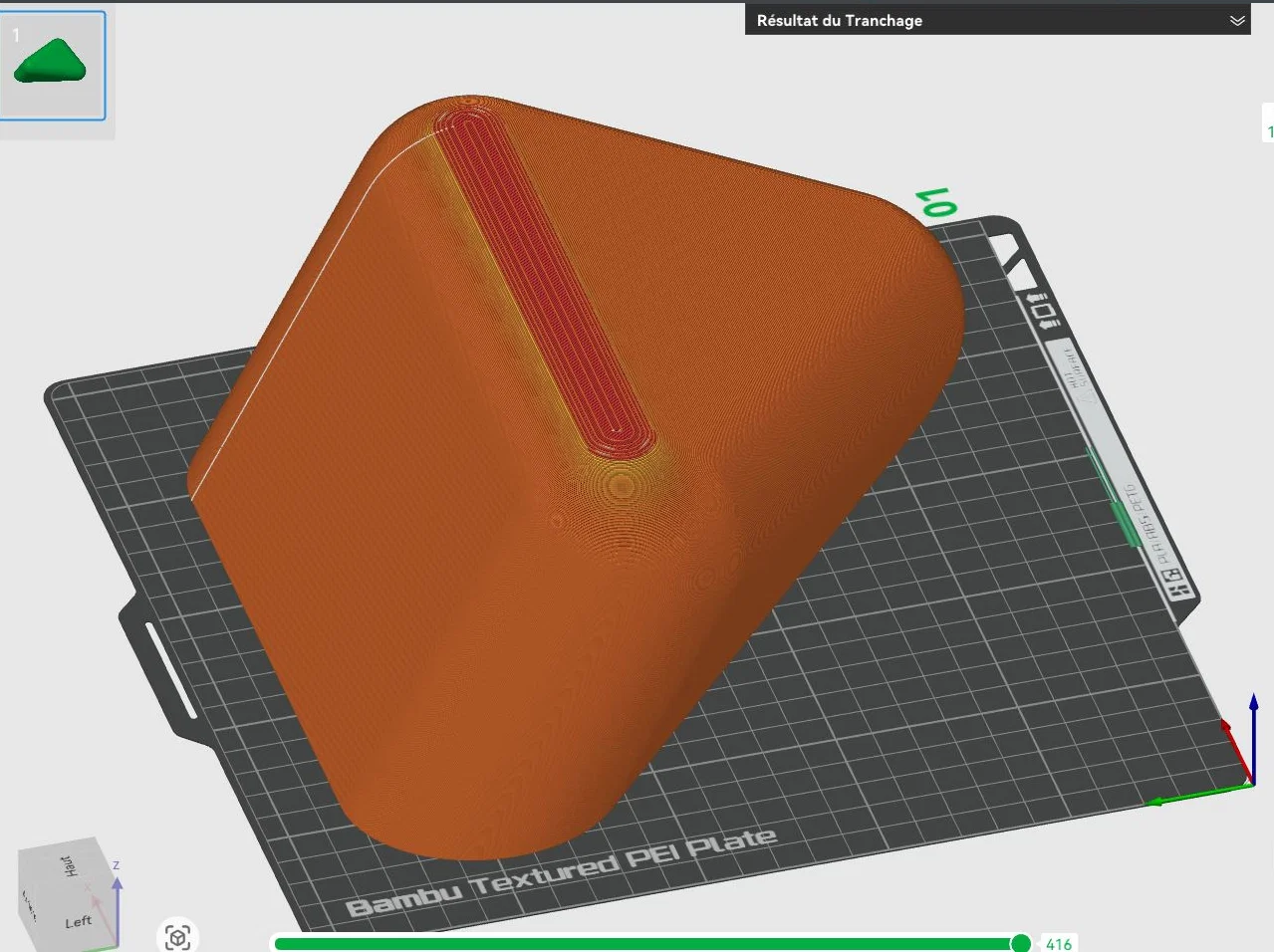

Phần vỏ (Shell):

• Chiều cao lớp in (Layer height): 0.3 mm

• Kích thước đầu phun (Nozzle size): 0.6 mm

• Độ rộng đường in (Line width): 0.62 mm

• Vị trí đường may (Seam): phía sau

• Tường (Walls): 2

• Độ dày mặt trên = 3 lớp / mặt dưới: 3 lớp

• Điền đầy (Infill): 12% gyroid

• Tốc độ in: 40 mm/s

• Không cần support

Ngăn kéo trên và dưới:

• Chiều cao lớp in: 0.2 mm

• Kích thước đầu phun: 0.4 mm

• Độ rộng đường in: 0.42 mm

• Tường: 2

• Độ dày mặt trên = 3 lớp / mặt dưới: 3 lớp

• Điền đầy: 8–10% gyroid

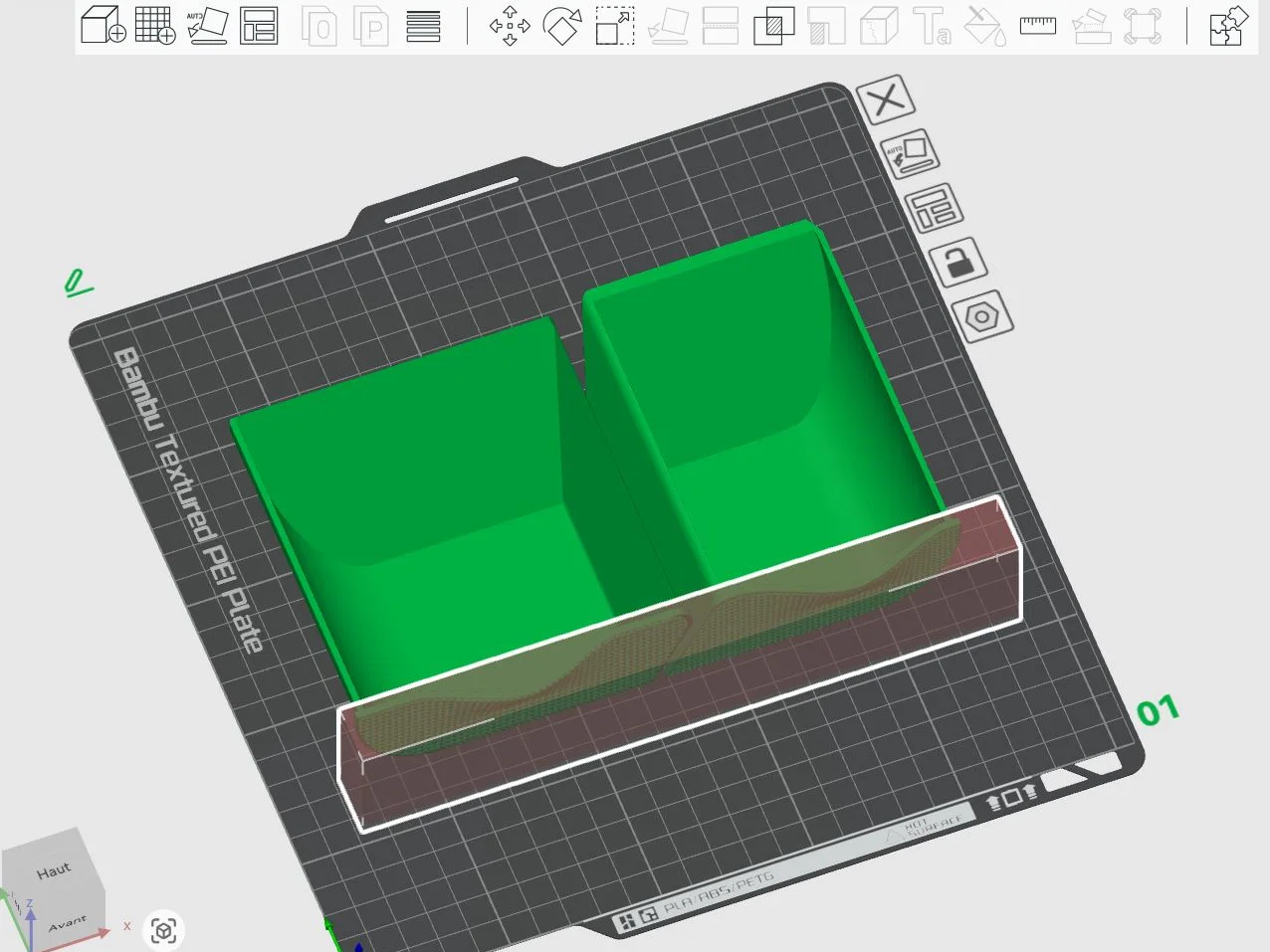

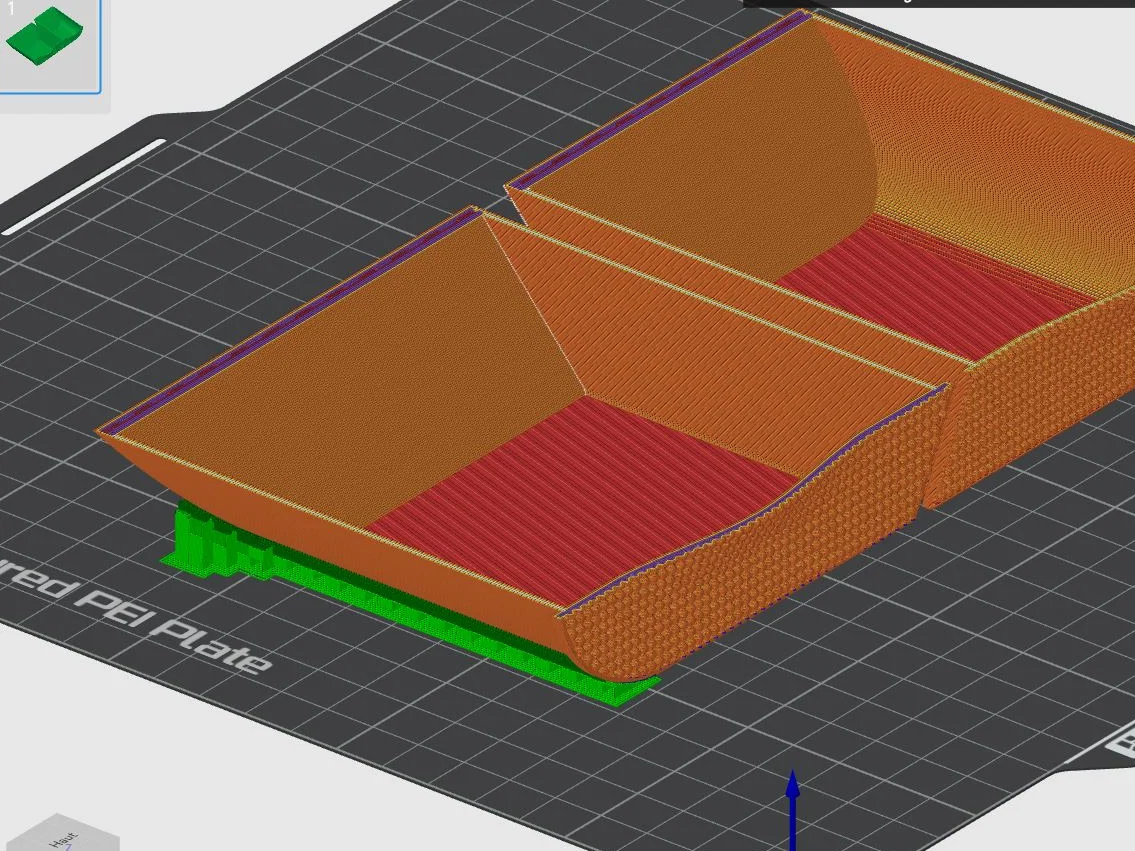

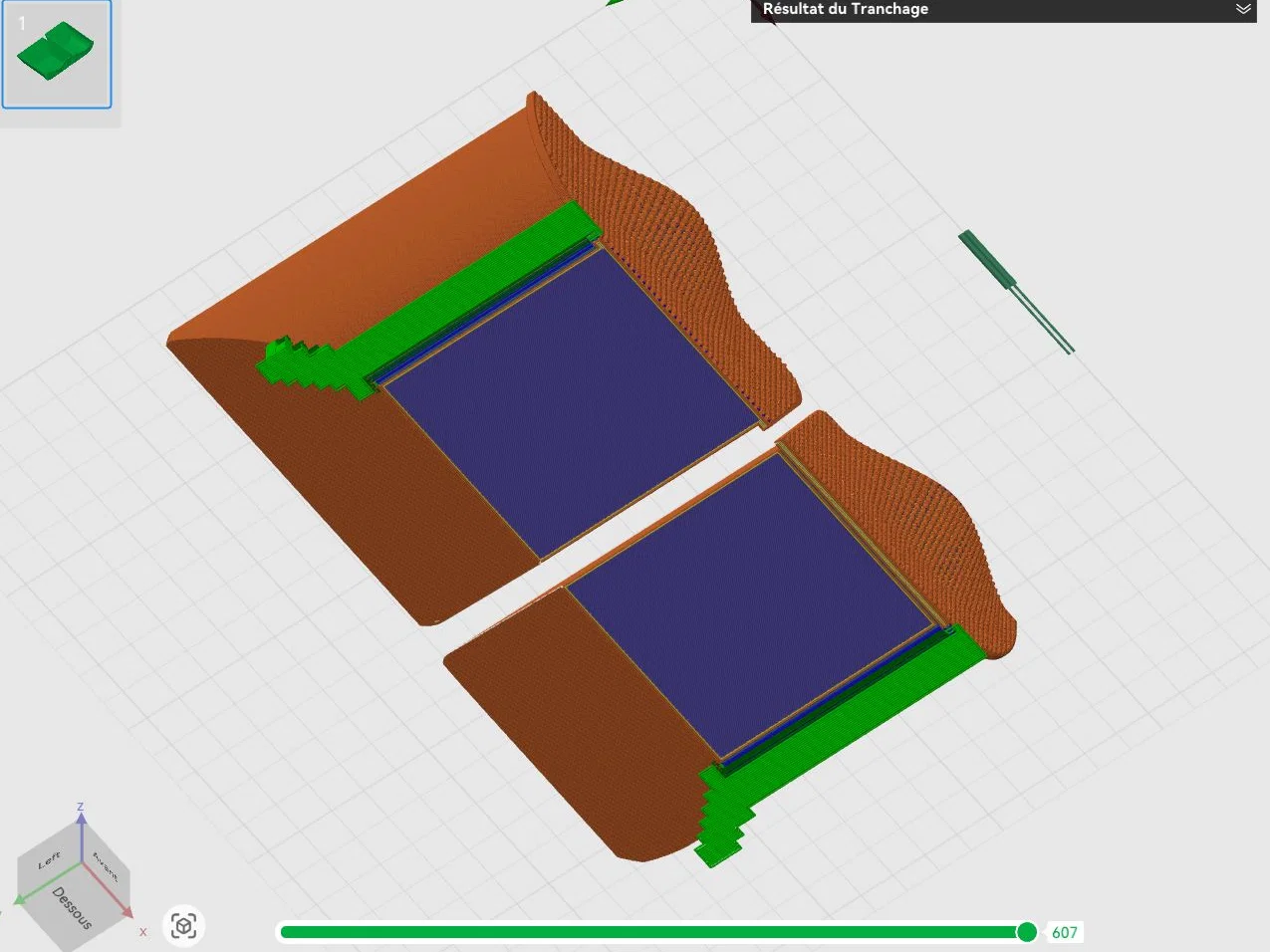

• Ngăn kéo dưới: dùng support tiêu chuẩn ở phần bắt đầu, dùng thêm khối chặn support (support block) cho mặt trước (xem hình minh họa khối chặn support).

• Ngăn kéo trên: không cần support

• Tốc độ in: 60 mm/s
