Tích hợp Crossbow CNC cho Yokai 3.5 Orbiter 2.5 bởi ClutchKick512

Toolhead Yokai 3.5 của RetroD có giải pháp cắt filament rất ngon cho Apus 2 và Nebula. Tuy nhiên, khi dùng với Orbiter 2.5 thì mình gặp vài vấn đề; cái trigger cần phải điều chỉnh nhiều quá mà vẫn không cắt chuẩn như ý mình. Sẵn có cái máy cắt CNC Crossbow của Fystec nên mình quyết định chế lại bản remix này để dùng luôn. Đây là kết quả nè.

Thay đổi chính so với bản gốc là mình tách cái mount Orbiter ra, anh em sẽ làm kiểu "kẹp bánh mì" quanh cái CNC Crossbow. Mount trên được thiết kế y hệt bản gốc, anh em nhét 2 heat insert vào 2 lỗ phía trước từ trên xuống nhé.

Cái mount "dưới" mới có chỗ để thêm 2 heat insert ở phía trên. Đây là chỗ để bắt vít đi xuyên qua: Orbiter -> mount trên -> adapter Crossbow -> Crossbow rồi cắm vào heat insert.

Mình thấy dùng vít M3x20 BHCS là ổn áp. Sau đó anh em cần vít M3x25 BHCS (tùy độ dày mà anh em chỉnh lại cho hợp nhé) để bắt từ dưới mount lên giống như cách lắp Yokai bình thường. Hiện tại mình chưa làm lỗ khóa phía sau, nhưng mình có để sẵn file STEP ở đó nếu anh em muốn mod thêm, dù mình thấy 4 con ốc là quá đủ chắc rồi.

Mình dùng tay gạt và đế của bản gốc trên Github DW-Tas Crossbow, nhưng phải lật ngược cái tay gạt lại. Vì mình dùng thêm miếng lót titanium nên anh em cứ tùy chỉnh sao cho khớp với bộ của mình nhé.

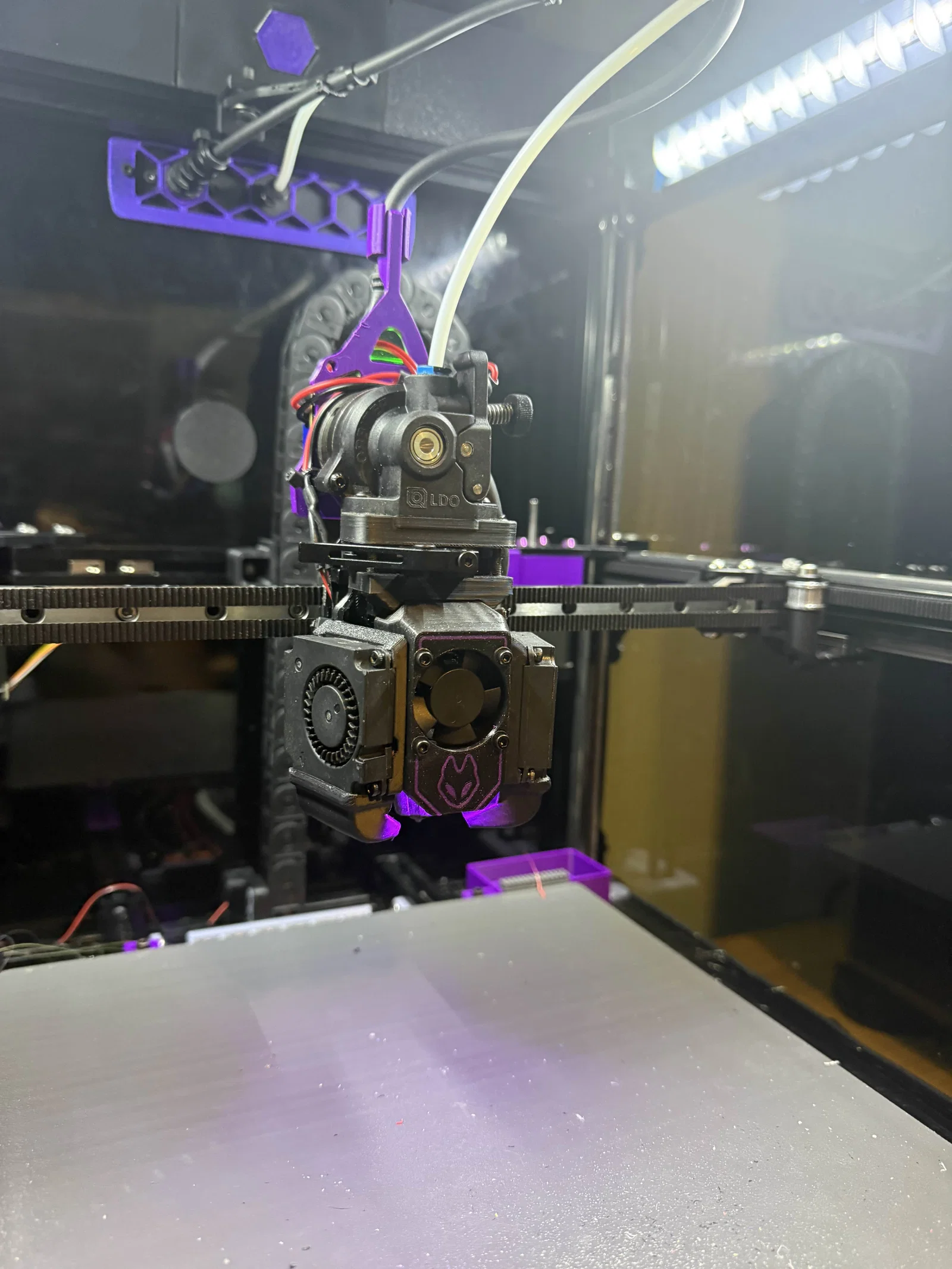

Khi lắp xong thì Yokai 3.5 của anh em sẽ trông như thế này. Chúc mừng anh em, xong phần cứng rồi, giờ tới lúc đi chỉnh macro cho chuẩn thôi!

Sau khi lắp xong hết, anh em nhớ test feed filament kỹ nhé. Máy mình thì phải mài ngắn lưỡi cắt đi 0.5mm vì nó cứ cạ nhẹ vào filament. Có thể do mount của mình hoặc do máy in, anh em nhớ kiểm tra kỹ phần này.

Link tải file STL trên Github đây:

https://github.com/DW-Tas/Crossbow-Filament-Cutter/tree/main/STL

RetroD đã mang đến cho cộng đồng Voron một cái toolhead cực chất. Mình từng là beta tester cho Yokai 3.5, nên bản mod Crossbow CNC này là cách mình đóng góp lại cho cộng đồng với món đồ mà chính mình cũng cần.

Mình đã test với cấu hình Rapido 2 UHF, còn với Mako/Bambu thì chắc vẫn chạy tốt thôi nhưng mình chưa kịp kiểm chứng.
