Giá đỡ khung Ender 3 S1 cho vỏ Raspberry Pi 4 (có quạt + XL4015)

Đây là bản remix chức năng được thiết kế để làm giá đỡ cho vỏ Raspberry Pi 4 gốc, có kèm quạt và module XL4015.

Mẫu gốc đã có thiết kế vỏ rất ổn, còn bản remix này tập trung vào việc gắn trực tiếp vỏ đó lên khung máy in Ender 3 S1. Thay vì để Raspberry Pi bên ngoài hoặc dùng các loại giá treo chung chung, thiết kế này thay thế vị trí màn hình gốc và tạo ra một giải pháp gắn kết gọn gàng, liền mạch.

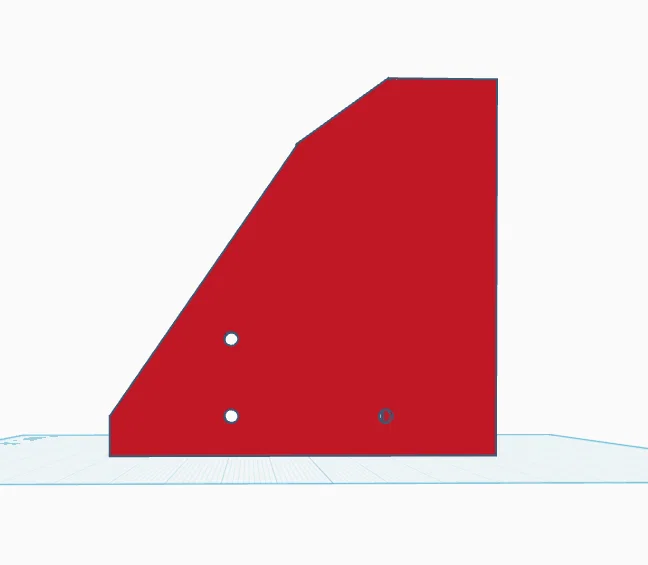

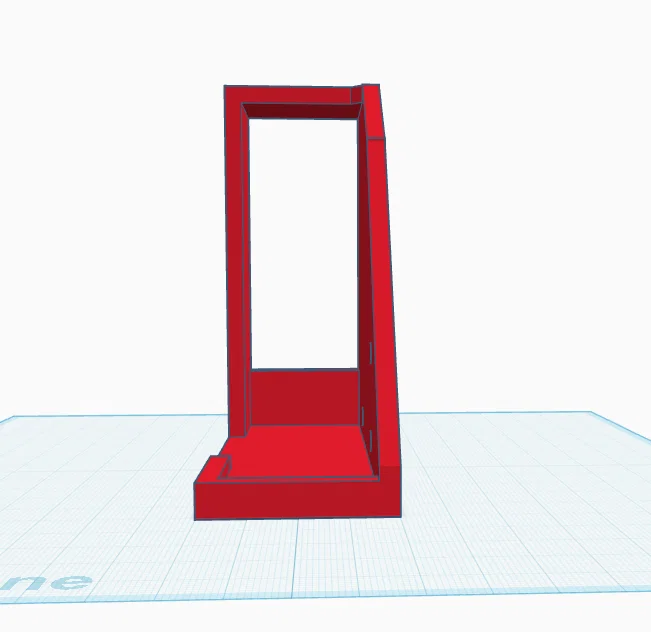

Phần giá đỡ có cấu trúc góc cạnh được gia cố, vừa hỗ trợ lại vừa tạo độ ổn định. Phần đế được mở rộng và làm phẳng để bám chắc vào khung máy in, trong khi các vách đứng và vách nghiêng đảm bảo độ cứng cáp khi máy đang hoạt động. Điều này rất quan trọng vì Ender 3 S1 có thể tạo ra độ rung, nếu giá đỡ yếu sẽ dẫn đến thiếu ổn định về lâu dài.

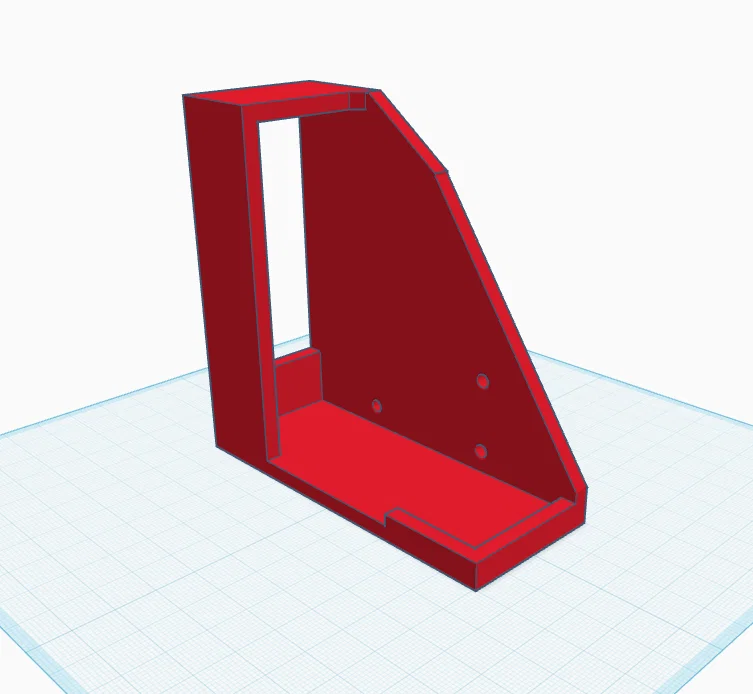

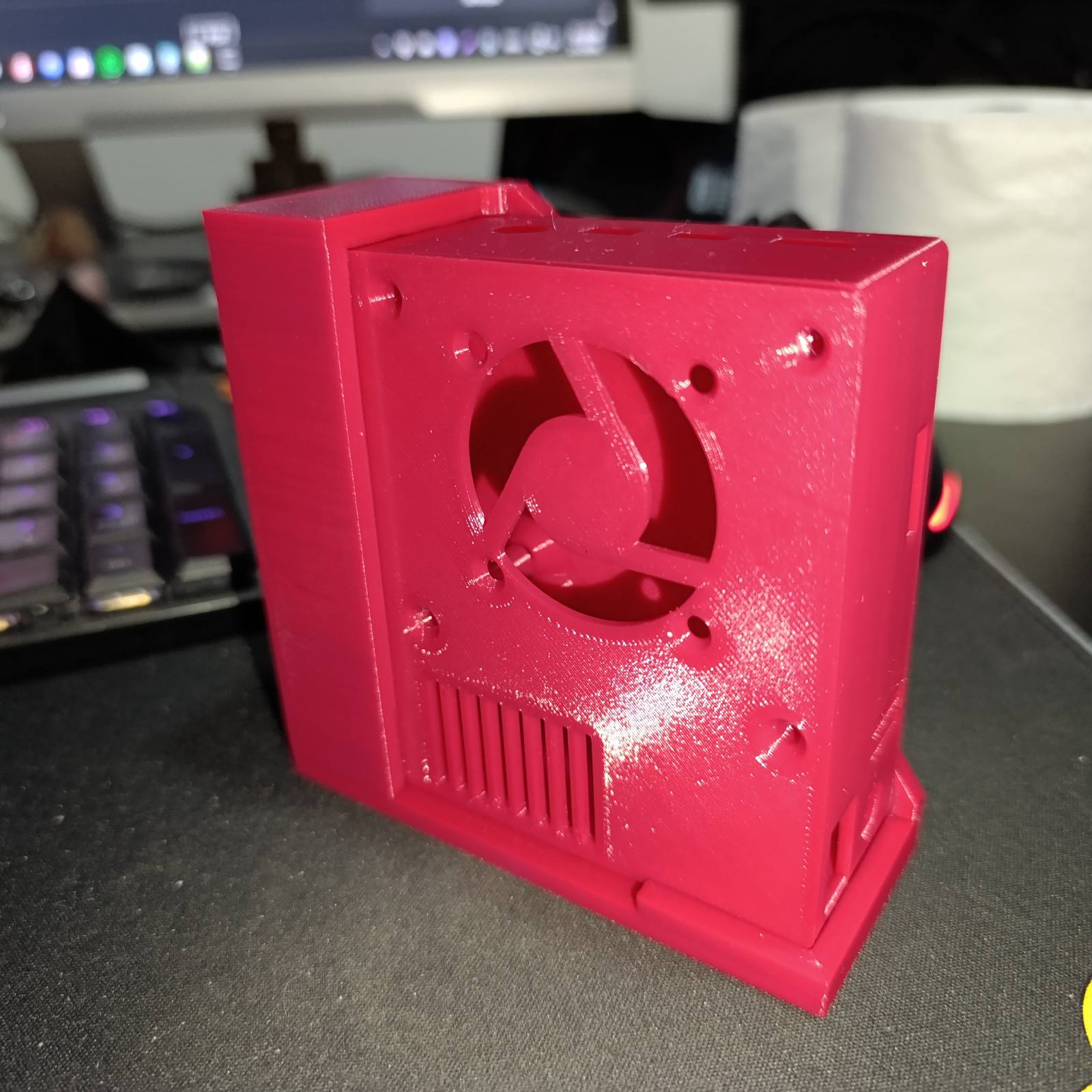

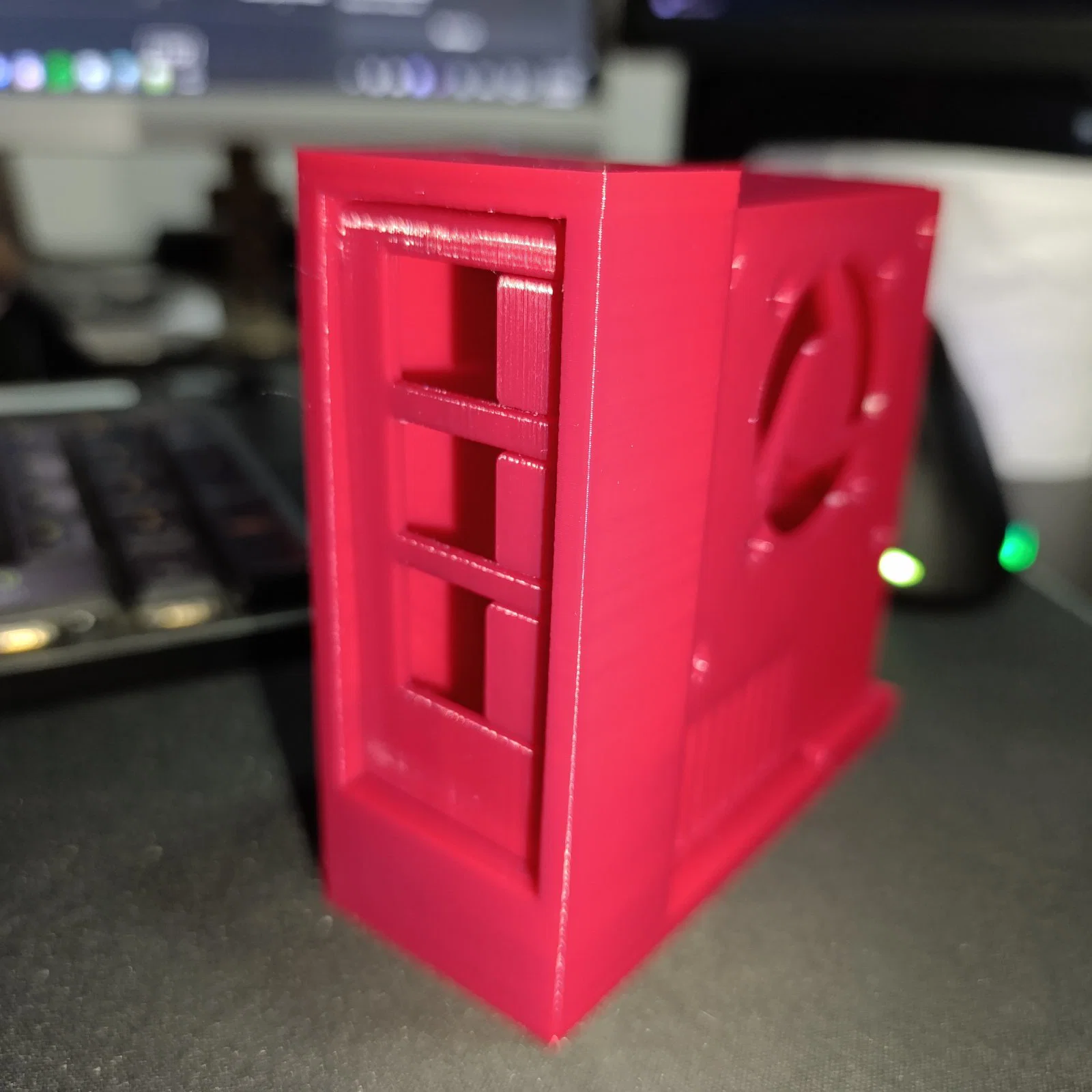

Các lỗ bắt vít được bố trí khớp với các điểm gắn khung tiêu chuẩn, giúp lắp đặt chắc chắn và tin cậy. Thiết kế này vừa khít với vỏ Raspberry Pi 4 gốc mà không cần chỉnh sửa gì thêm, bao gồm cả không gian cho quạt tản nhiệt và module hạ áp XL4015.

Khi lắp đặt, bạn nên dùng ốc máy có đầu chìm (countersunk) để đảm bảo ốc nằm phẳng với bề mặt và không cản trở vỏ case. Thiết kế được tối giản hóa để giữ được sự tương thích và tránh các vật cản không cần thiết.

Cấu trúc này giữ cho luồng khí lưu thông tốt và giúp bạn tiếp cận toàn bộ các cổng kết nối một cách dễ dàng, rất phù hợp cho các thiết lập chạy liên tục như OctoPrint hoặc Klipper.

Giá đỡ này cực kỳ phù hợp cho những ai muốn:

• thiết lập máy in gọn gàng và tối giản
• giải pháp gắn trực tiếp lên khung máy
• giá đỡ bền bỉ và ổn định cho Raspberry Pi

Khuyến nghị in ấn:

• Chất liệu: Nên dùng PETG (PLA vẫn dùng được nhưng chịu nhiệt kém hơn)
• Infill: 20-30%
• Support: Không cần

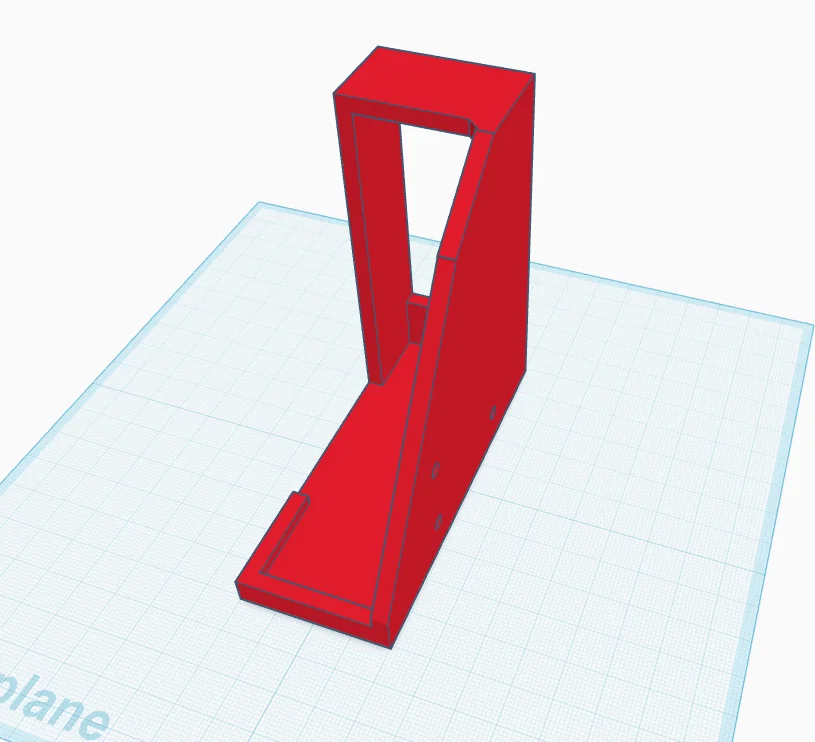

• Hướng in: Như hình minh họa (đặt mặt đế phẳng trên bàn in)

Bản remix này không thay đổi phần vỏ gốc, mà chỉ mở rộng khả năng sử dụng bằng cách biến nó thành một phần tích hợp hoàn chỉnh trên chiếc Ender 3 S1 của bạn.
