Vỏ bọc ESP8285 IR Blaster có cổng MicroUSB

Bảng IR ESP8285 về cơ bản là một vi điều khiển tương thích với ESP8266 với một bộ phát và nhận IR, có thể tìm thấy trên Aliexpress, Amazon và Ebay với giá rẻ. Bảng này được sử dụng trong tự động hóa nhà thông minh, đặc biệt là với ESPHome.

Đây được tạo ra như một phần của một dự án cho một quạt điều khiển bằng IR.

Yêu cầu Dự án:

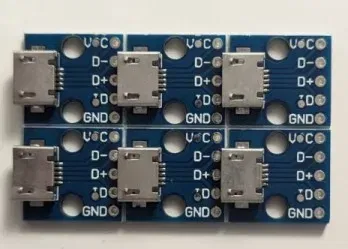

• Bảng Micro-USB kích thước 13mm x 14mm (xem ảnh)
• Súng hàn
• Dây
• PLA trong suốt. Các màu khác có thể hoạt động nhưng khoảng cách IR của bạn có thể bị giảm.

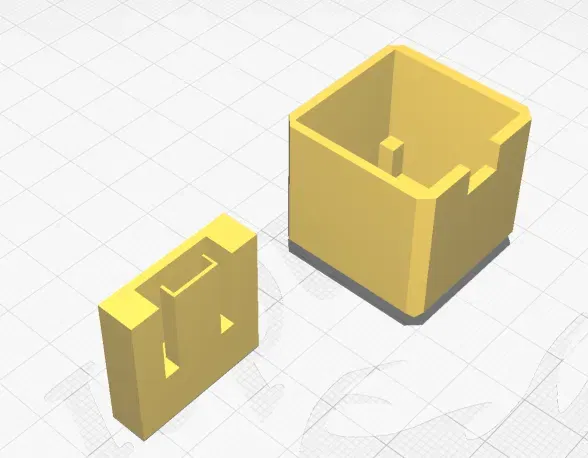

Hướng dẫn In:

1. Mảnh Trên: In phần này ngược lại với hỗ trợ và tất cả các bức tường. Tránh sử dụng infill để duy trì tính thẩm mỹ bề mặt.

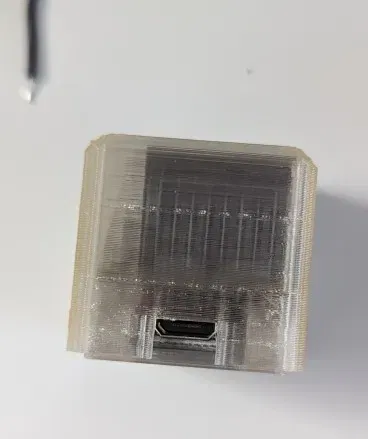

2. Mảnh Dưới: In với cổng micro-USB hướng lên trên để đạt kết quả tối ưu.

Các Bước Lắp Ráp:

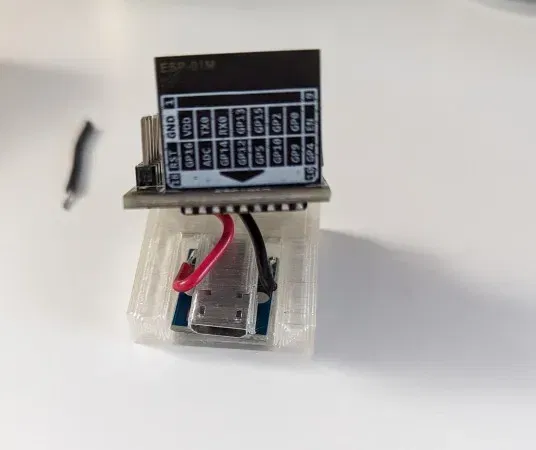

1. Hàn dây 5V và đất vào mặt trên của bảng USB micro và vào mặt dưới của bảng IR.

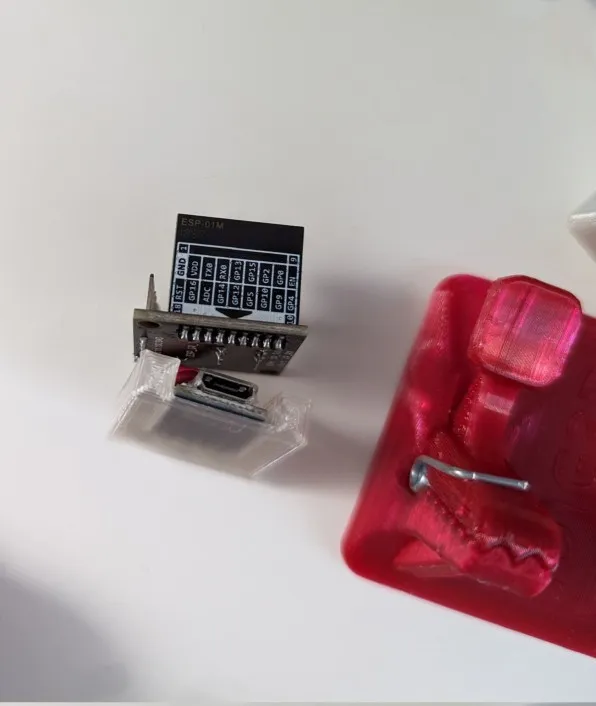

2. Cẩn thận trượt bảng USB micro vào mảnh dưới.

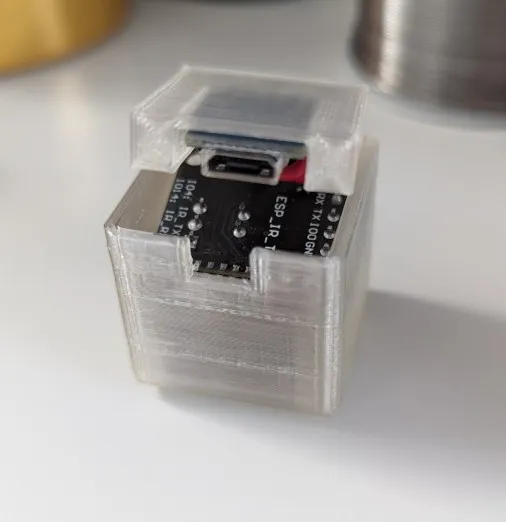

3. Chèn bảng IR vào bộ vỏ trên, căn chỉnh phía bảng ESP với rãnh.
4. Ép chặt mảnh dưới vào bộ vỏ trên để đảm bảo khớp an toàn.
