Vòng đệm mở rộng Nutek 1 gang | Hoàn toàn tùy chỉnh (Parametric)

Được thiết kế chuyên dụng cho các loại hộp điện Nutek WSW-UPC (tiêu chuẩn) và F-WSW-UPC (kín hơi) phổ biến tại Canada, tệp thiết kế hoàn toàn có thể tùy chỉnh (parametric) kèm theo tệp FreeCAD.

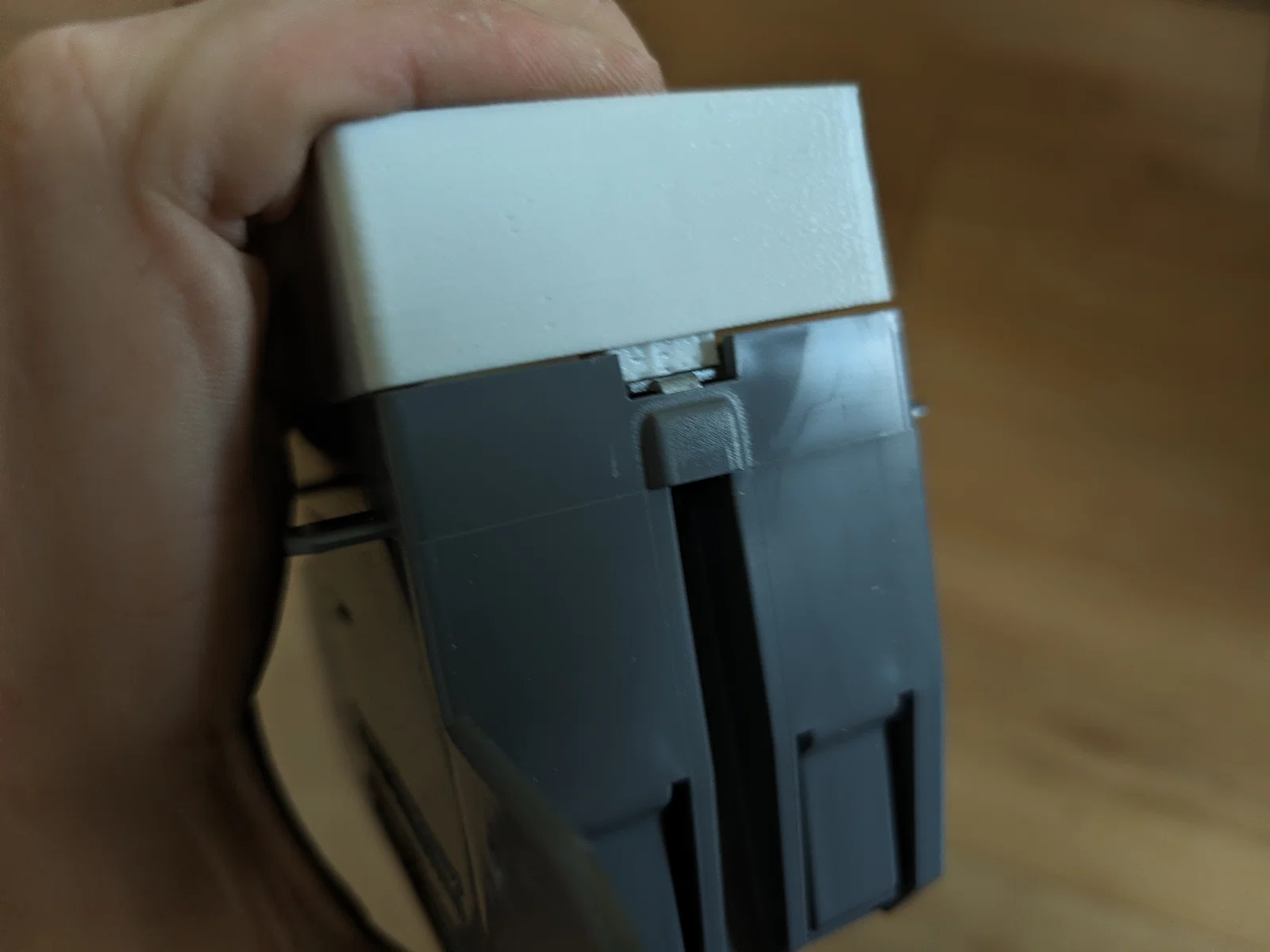

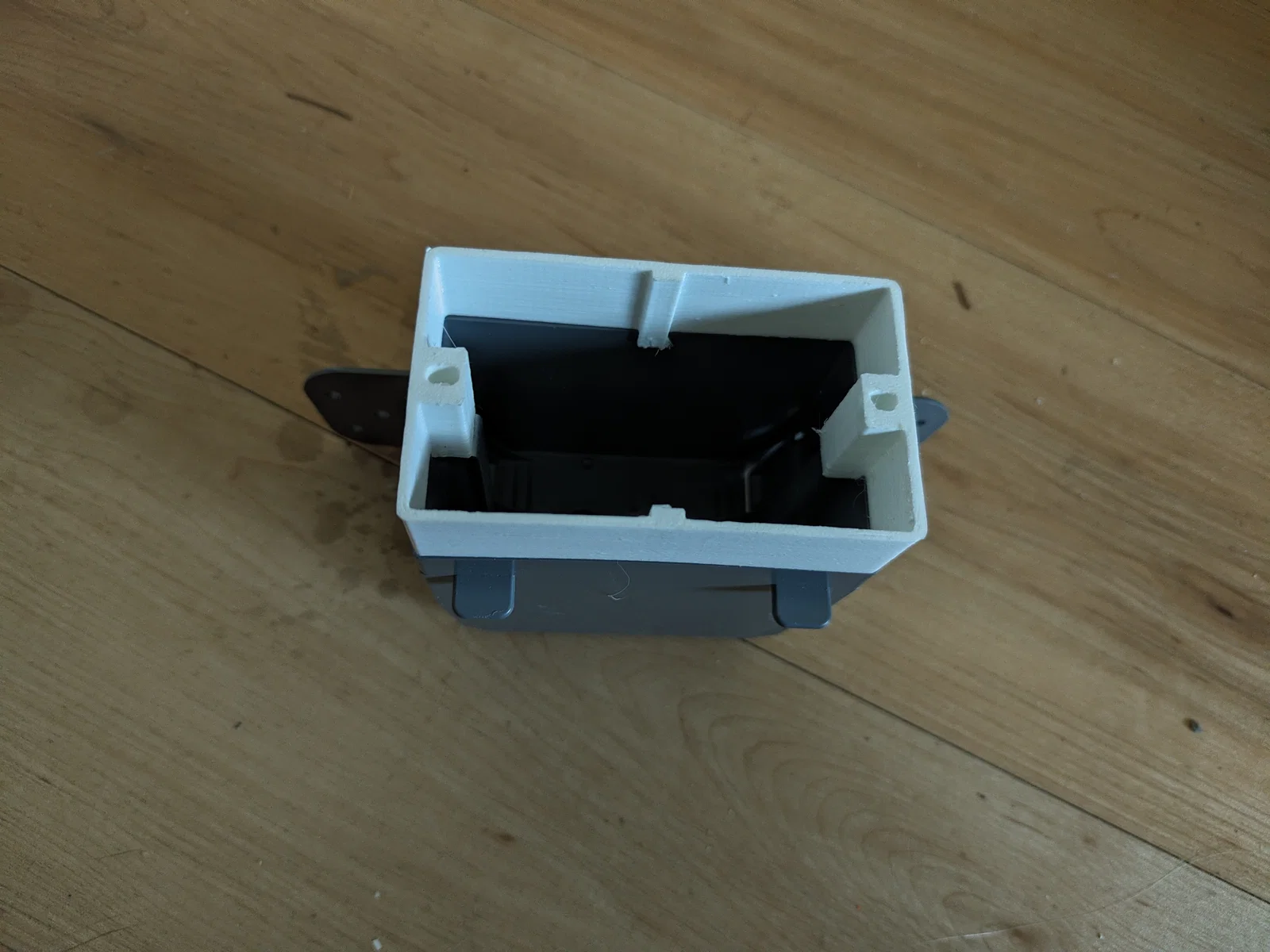

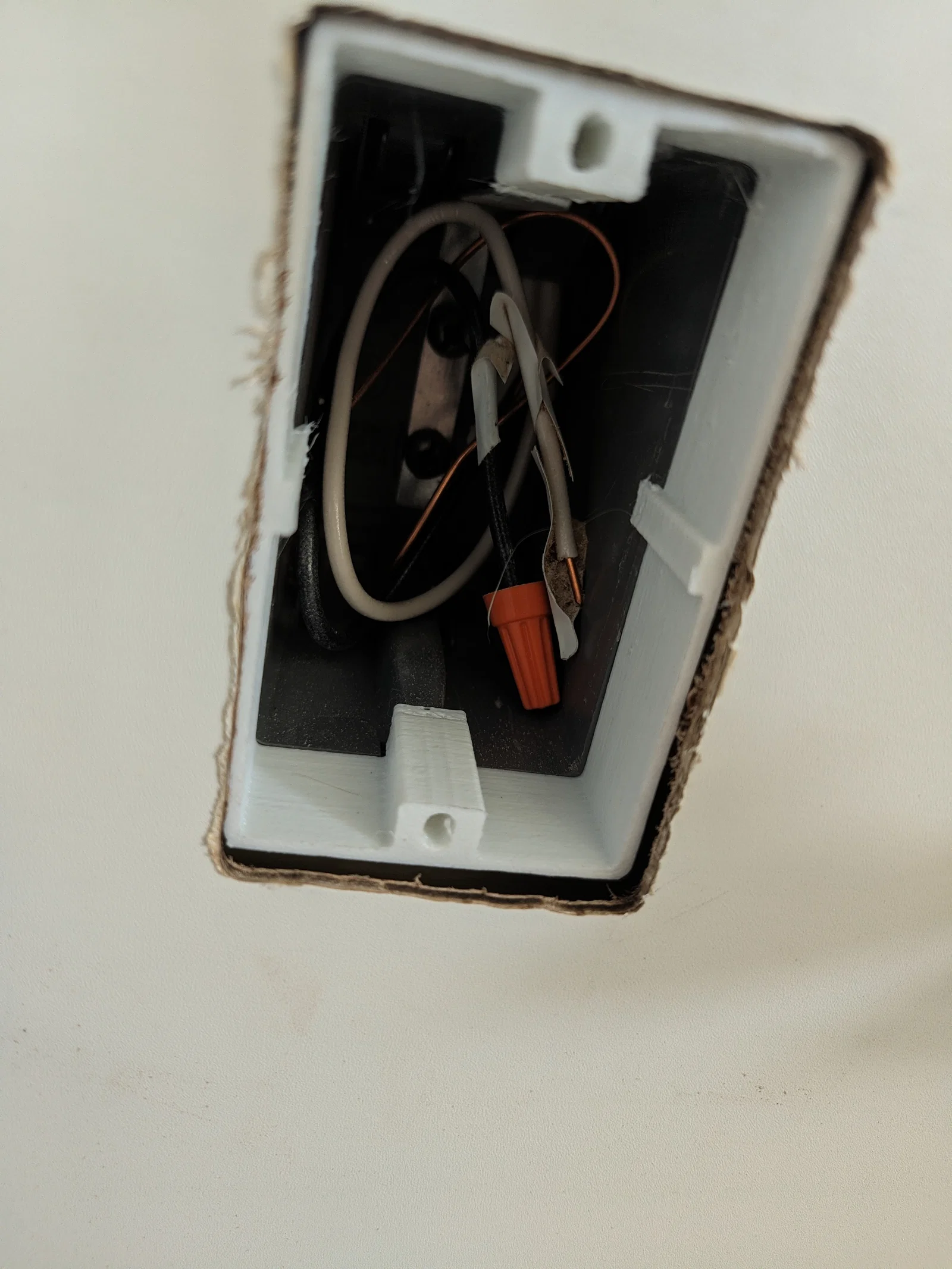

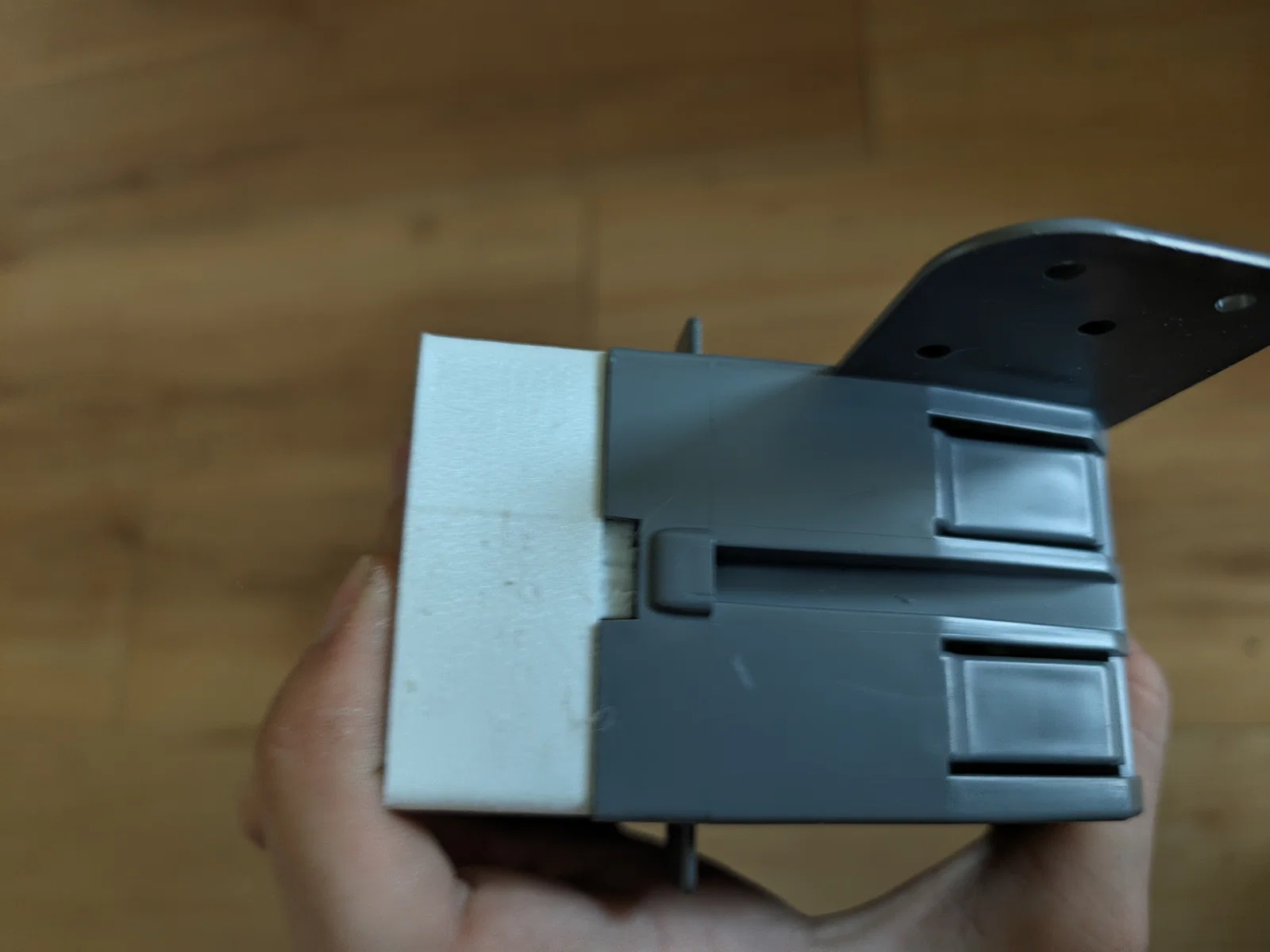

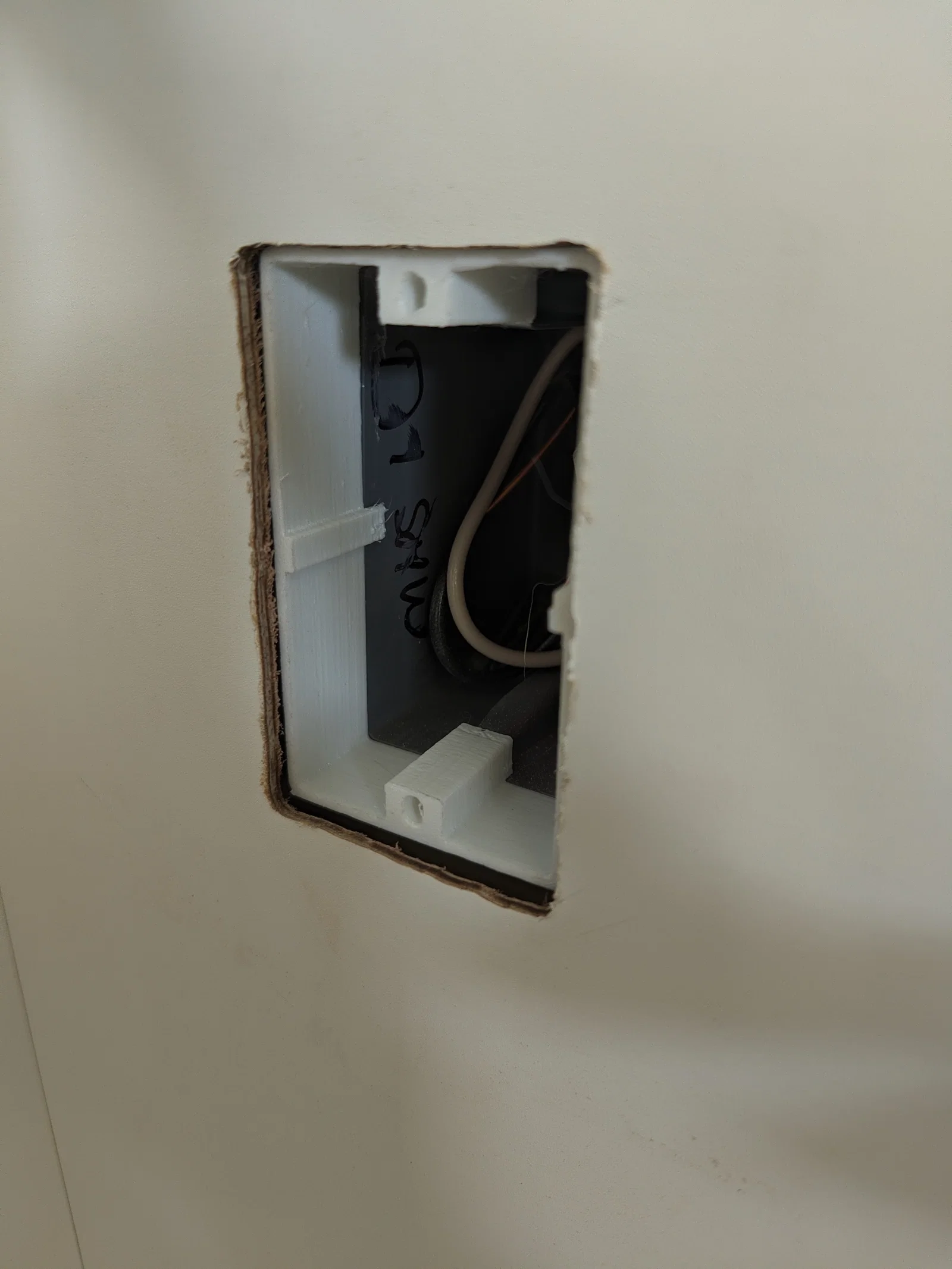

Tôi cần một vòng đệm mở rộng (extension ring) để đưa các ổ cắm ra phía trước tủ bếp nhằm lắp máy rửa bát, máy nghiền rác và lò vi sóng, nên tôi đã quyết định tự thiết kế phiên bản dành riêng cho loại hộp mà mình sử dụng. Tôi thiết kế chúng bằng FreeCAD và đảm bảo khả năng tùy chỉnh hoàn toàn – nếu bạn cần độ sâu vòng đệm khác, chỉ cần thay đổi thuộc tính extensionDepth trong VarSet, chọn body NutekExtensionRing và xuất ra tệp STEP. Các tệp STEP cho kích thước 1/2", 3/4", 7/8" và 1" đã được bao gồm sẵn. Ngoài ra còn nhiều thông số khác giúp bạn dễ dàng điều chỉnh để phù hợp với các loại hộp khác. Nếu bạn có tùy chỉnh, hãy đăng bài remix nhé!

Nếu vít trên ổ cắm hoặc công tắc đèn của bạn không đủ dài, bạn sẽ cần thêm vít máy 6-32 với độ dài lớn hơn extensionDepth ít nhất 1 inch.

Lưu ý:

Những vòng đệm này có chiều nhất định! Một trong các lỗ bắt vít sẽ nông hơn lỗ còn lại để khớp với dải tiếp đất bằng kim loại.

Thiết lập in khuyến nghị:

Brim: Cả trong lẫn ngoài
