ATX Lab Bench Power Supply SK-120
Tận dụng bộ nguồn máy tính ATX cũ để tự chế tạo một bộ nguồn cấp điện cho bàn làm việc phục vụ công việc nghiên cứu điện tử chuyên nghiệp và tiện lợi.
Mô tả

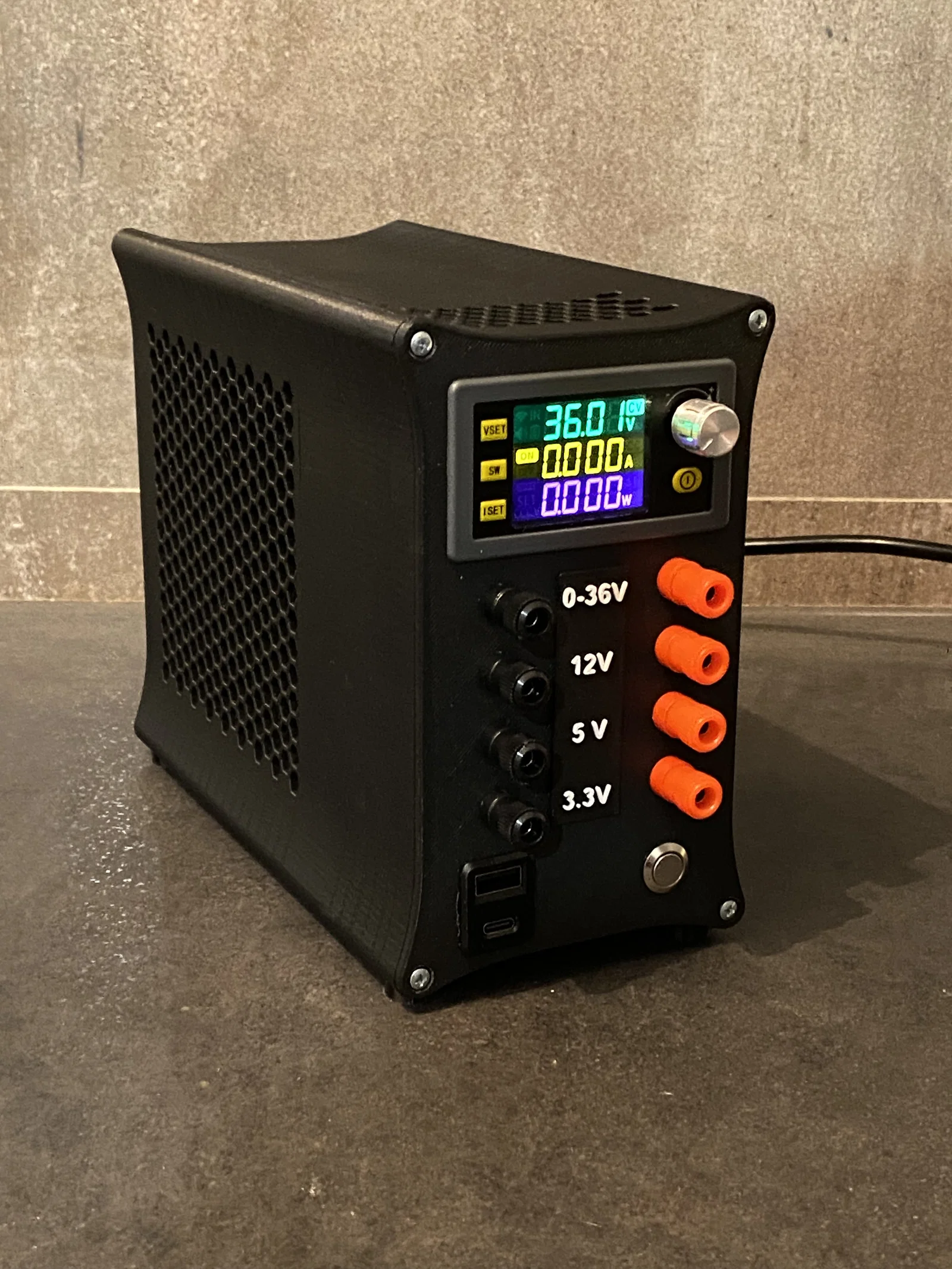

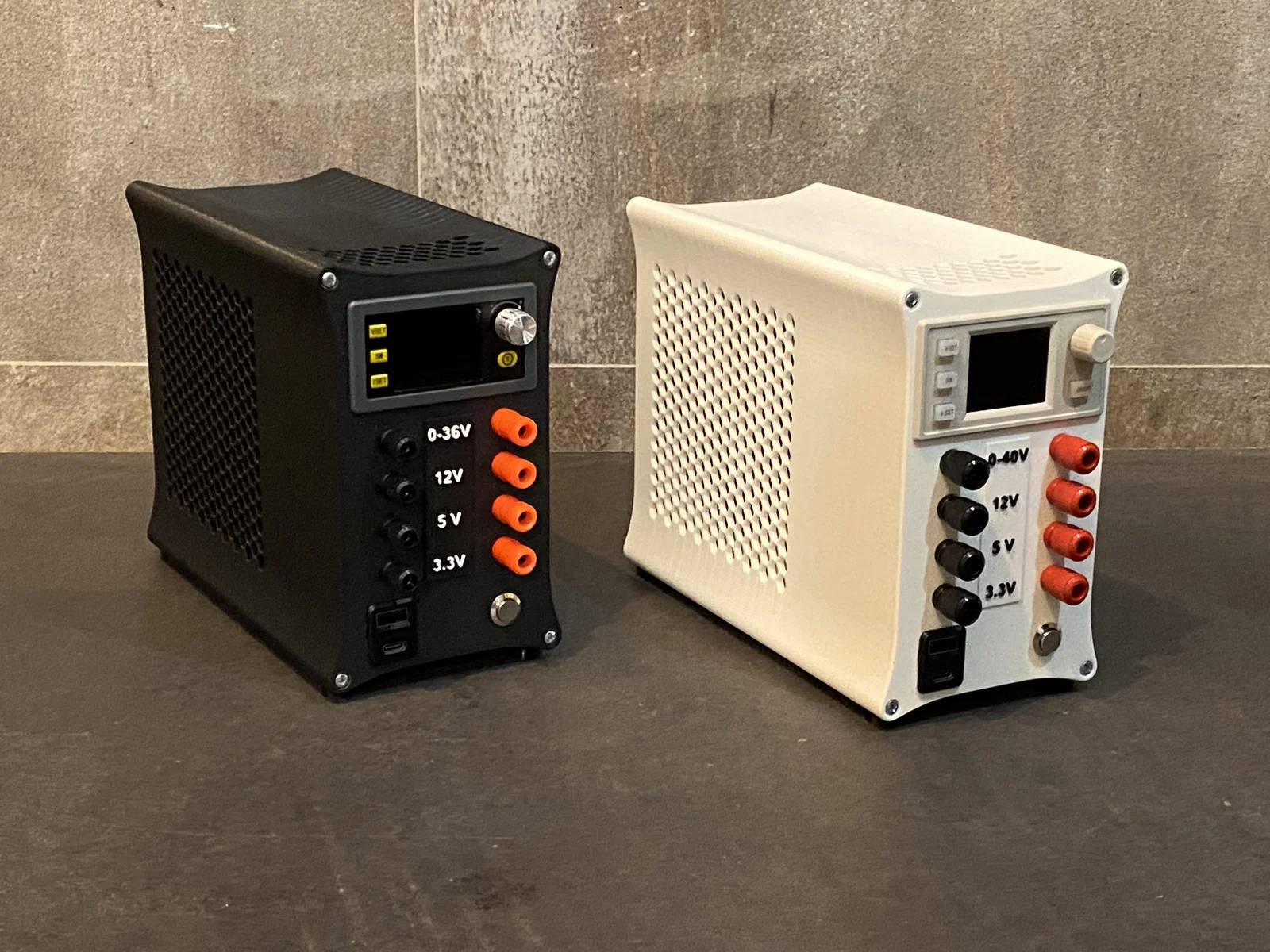

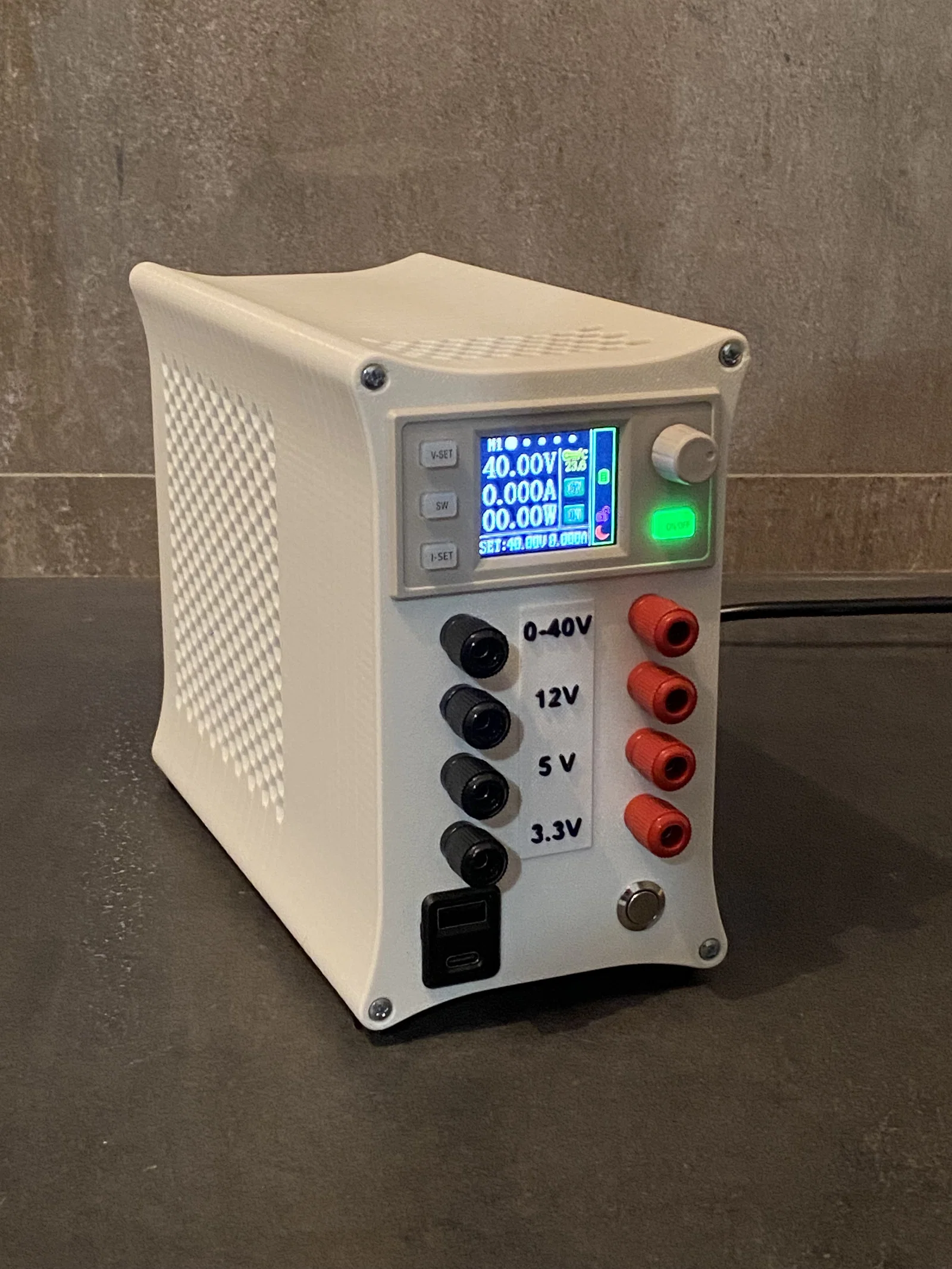

Tận dụng bộ nguồn ATX cũ để biến nó thành một bộ nguồn cấp điện cho bàn làm việc (lab bench power supply) phục vụ việc nghiên cứu điện tử.
Các linh kiện cần chuẩn bị:
- Module hạ áp/tăng áp DC-DC (buck/boost converter)
- Công tắc bật/tắt (toggle switch) 12mm
- Ổ cắm USB
- Cọc cắm nguồn Banana (Banana posts/jacks)
- Ốc tán nhiệt (Threaded inserts): 4x M3, 4x M2
- Ốc vít (Hardware): 4x M3, 4x M2

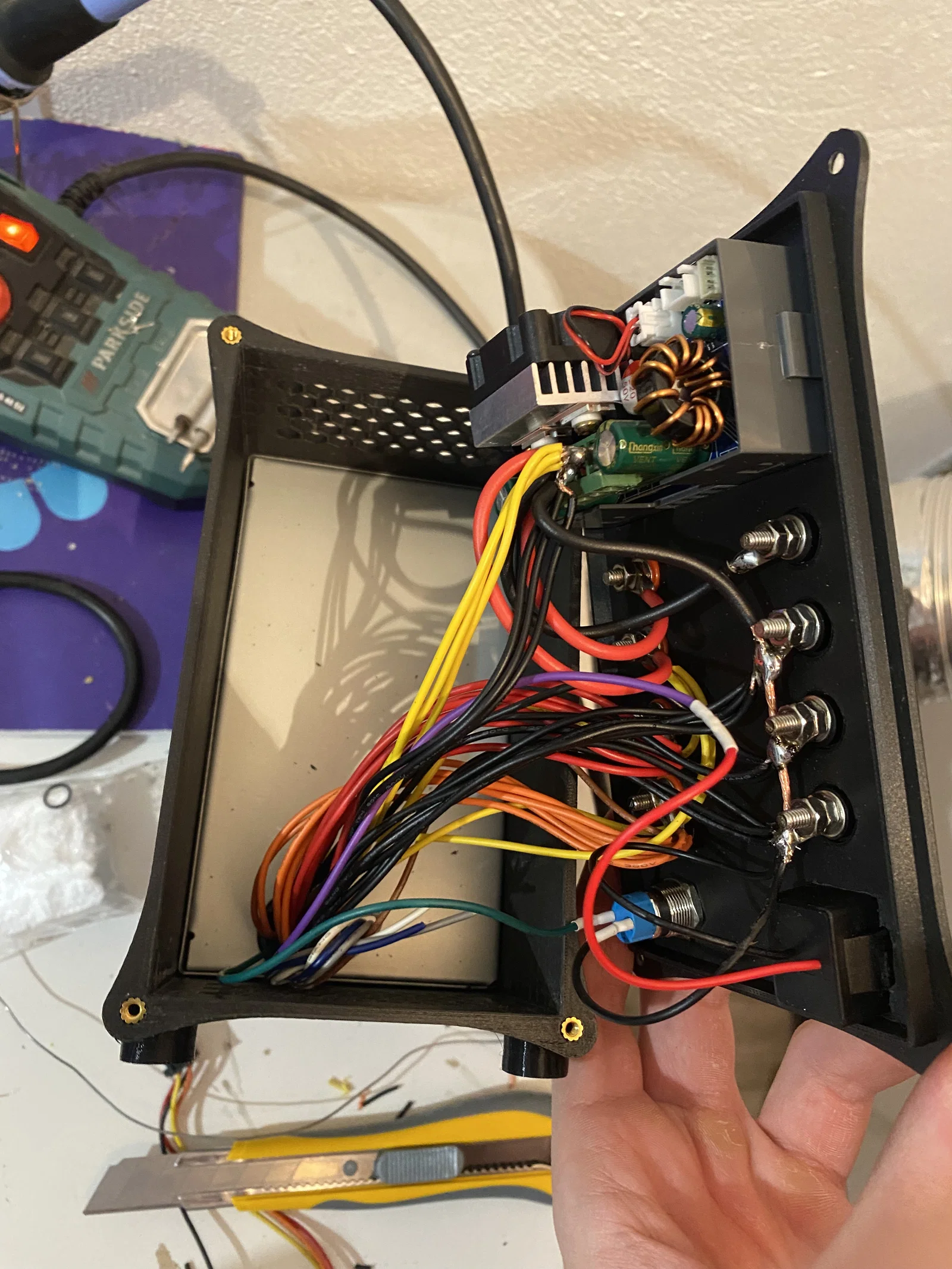

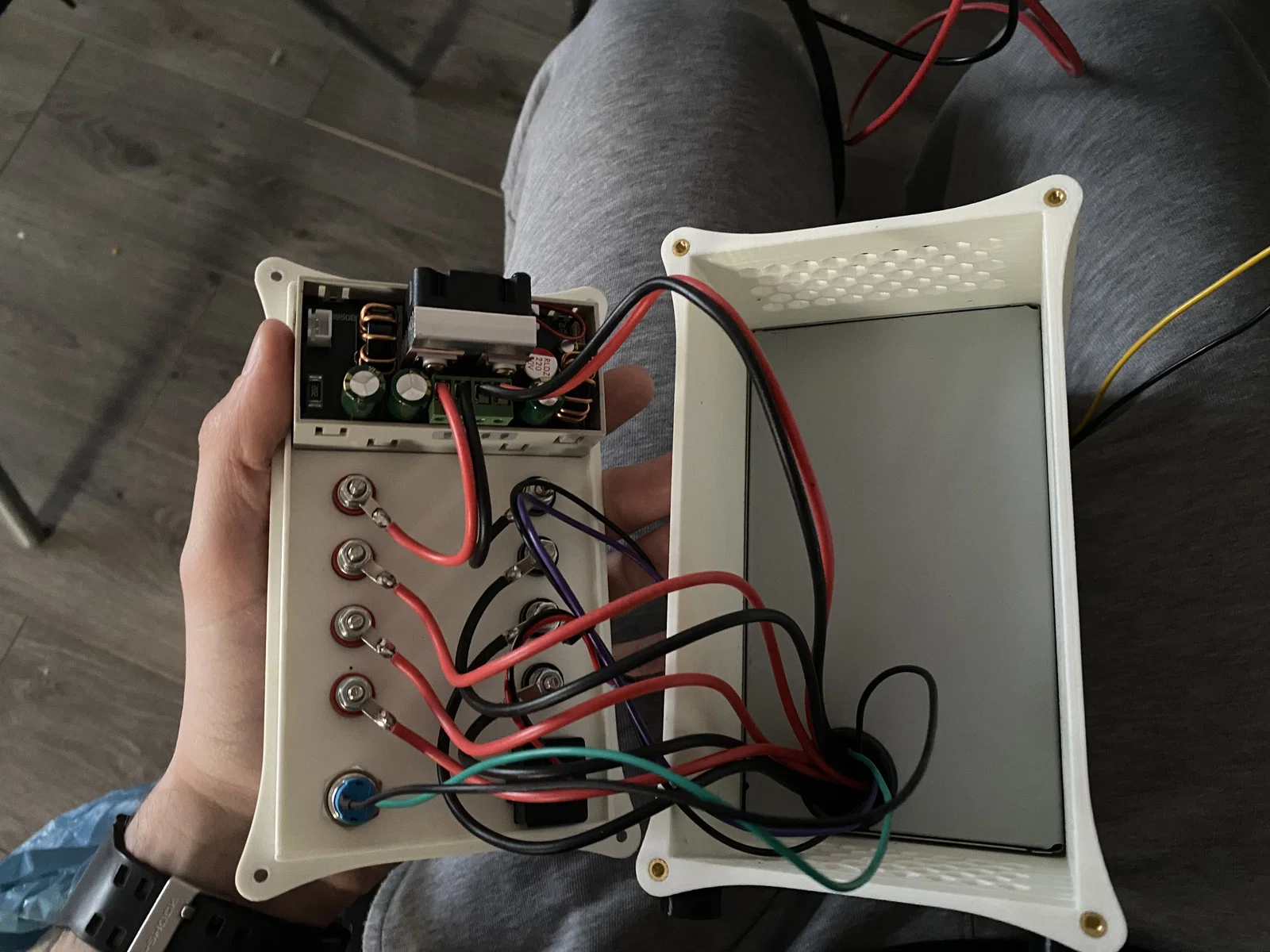

Việc đi dây khá đơn giản, bạn chỉ cần nối từng đường điện áp vào cọc Banana tương ứng (vàng-12V, đỏ-5V, cam-3.3V, tím-5V standby cho cổng USB). Công tắc nguồn sẽ nối vào dây xanh lá và dây GND. Bạn không nhất thiết phải tháo tung bộ nguồn ATX ra, có thể tận dụng luôn các sợi dây có sẵn.
Thông số in: Layer height 0.2mm, 3 tường, mật độ in (infill) 20%. Vật liệu phần thân: PLA, PETG…; vật liệu phần chân đế: TPU.
