Giá đỡ quạt 5020 cho thanh DIN Rail nhôm Mercury One.1

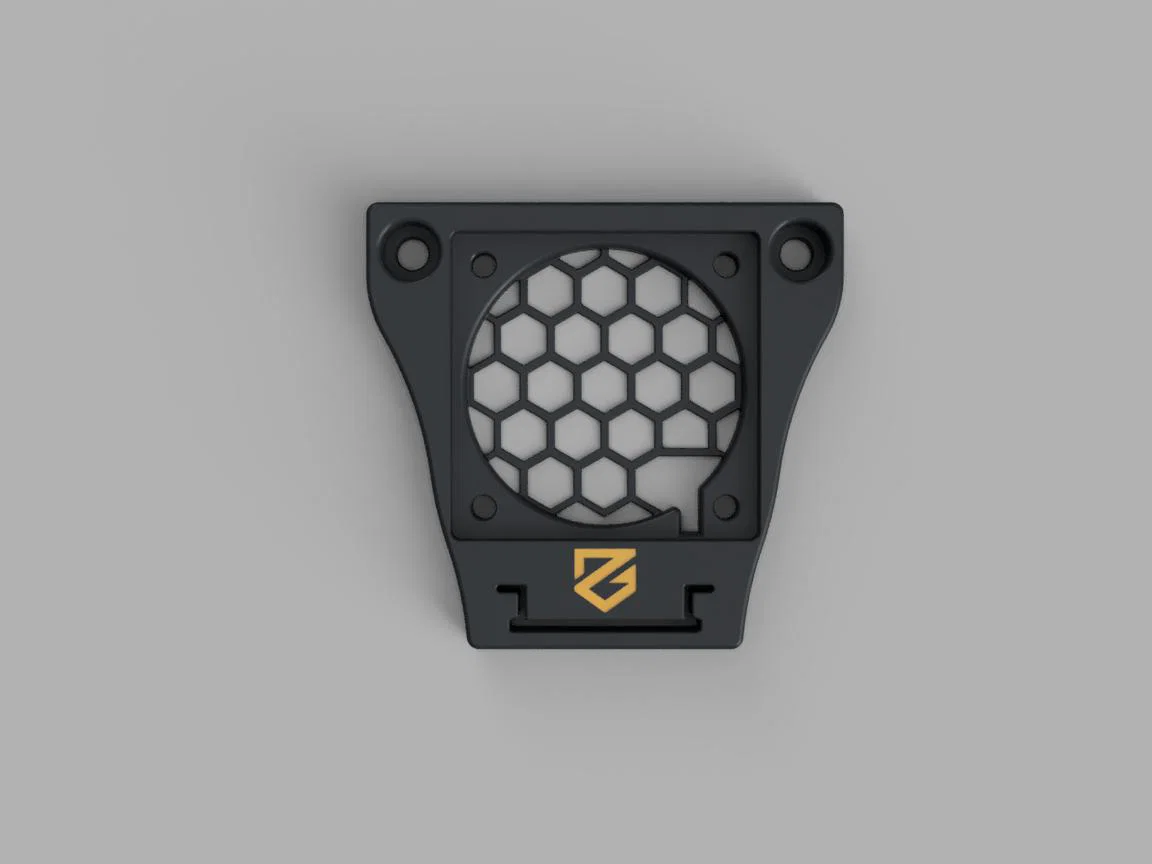

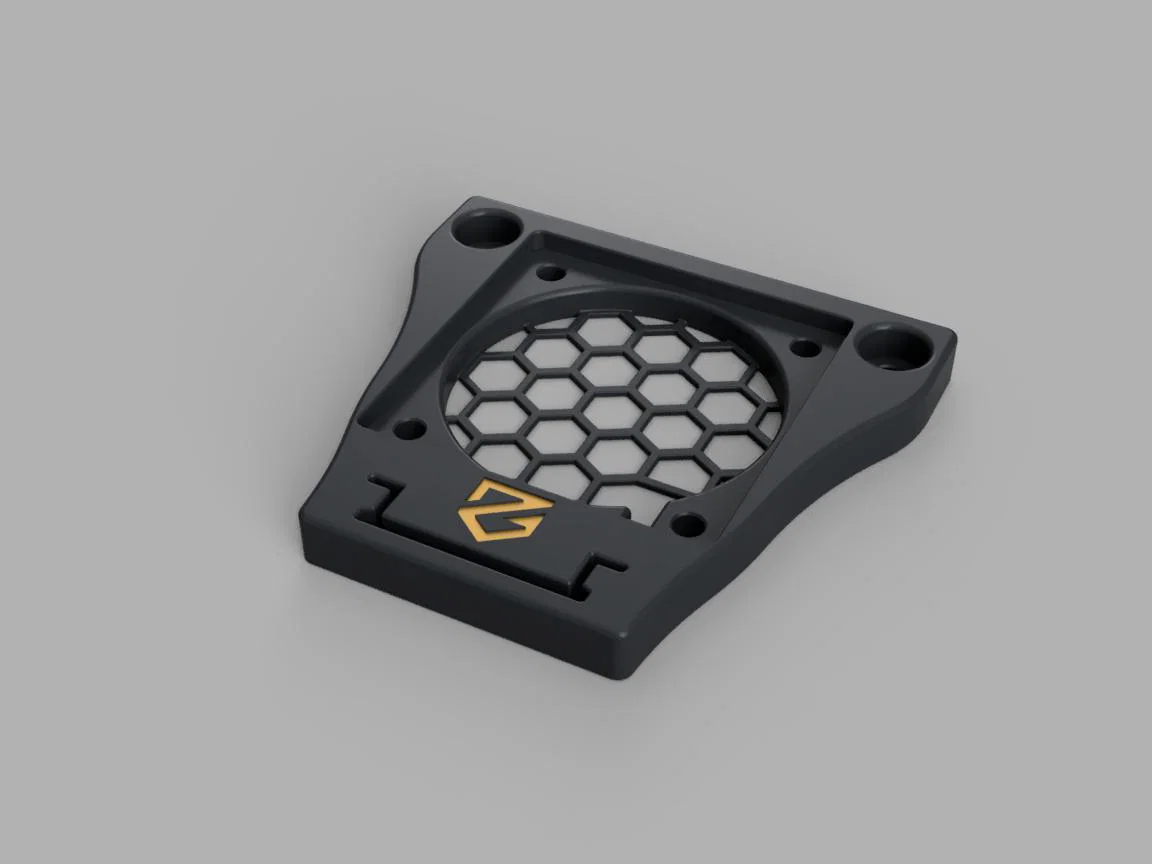

Giá đỡ DIN Rail Drop Bracket bằng hợp kim nhôm giải quyết vấn đề làm mát linh kiện điện tử cho các máy CoreXY, cung cấp phương án lắp đặt an toàn và hiệu quả cho các dòng máy như Mercury One.1. Thiết kế này giúp giảm trọng lượng, tăng tốc độ lắp ráp và dễ sử dụng hơn, mang lại hiệu suất tối ưu ngay lập tức. Giá đỡ hỗ trợ lắp đôi quạt 5020 (50mm) cho thanh ray nhôm DIN 35mm. Khác với mẫu Mercury One.1 nguyên bản, bản này được thiết kế chuyên biệt cho các thanh nhôm siêu nhẹ mà mẫu DIN-DropBracket_x4.stl tiêu chuẩn không vừa. Cải tiến mới bao gồm khớp nối bám dính (friction-fit) có độ chính xác cao và hệ thống giữ quạt không cần ốc vít.

Tối ưu cho thanh nhôm siêu nhẹ

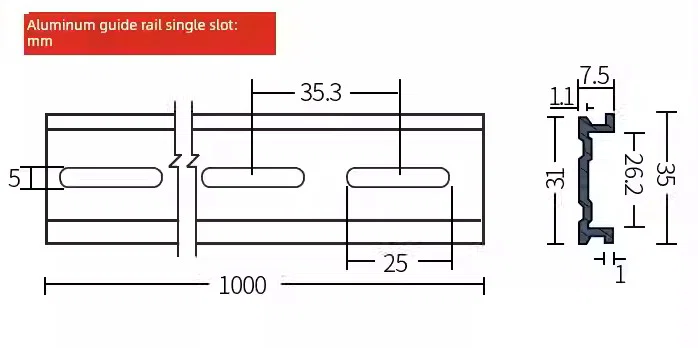

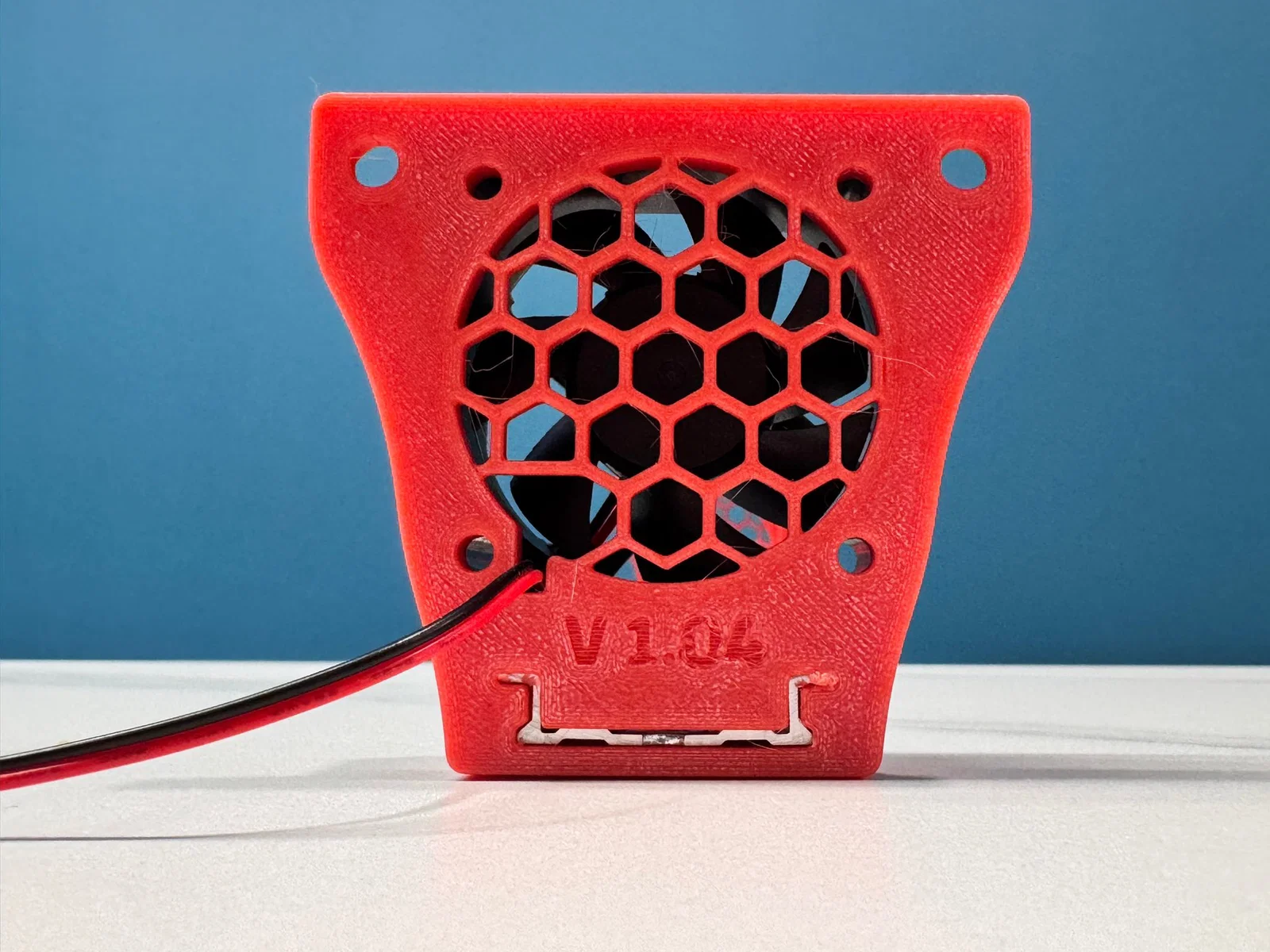

Các giá đỡ DIN truyền thống thường dành cho thanh thép dày. Phiên bản v1.03 này được thiết kế riêng cho thanh ray nhôm DIN siêu nhẹ hiện đại, với bề mặt tiếp xúc và độ cong co giãn đã hiệu chỉnh giúp bám chặt mà không bị trượt hay lỏng lẻo.

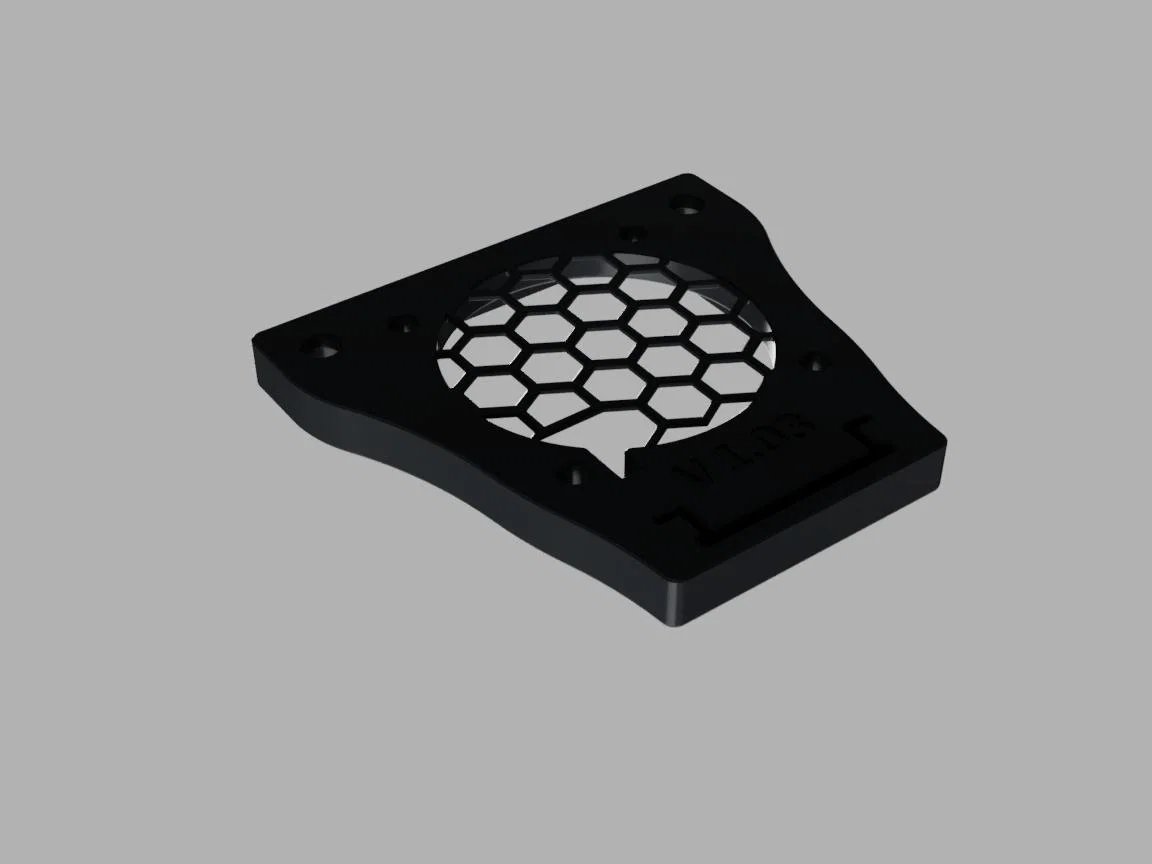

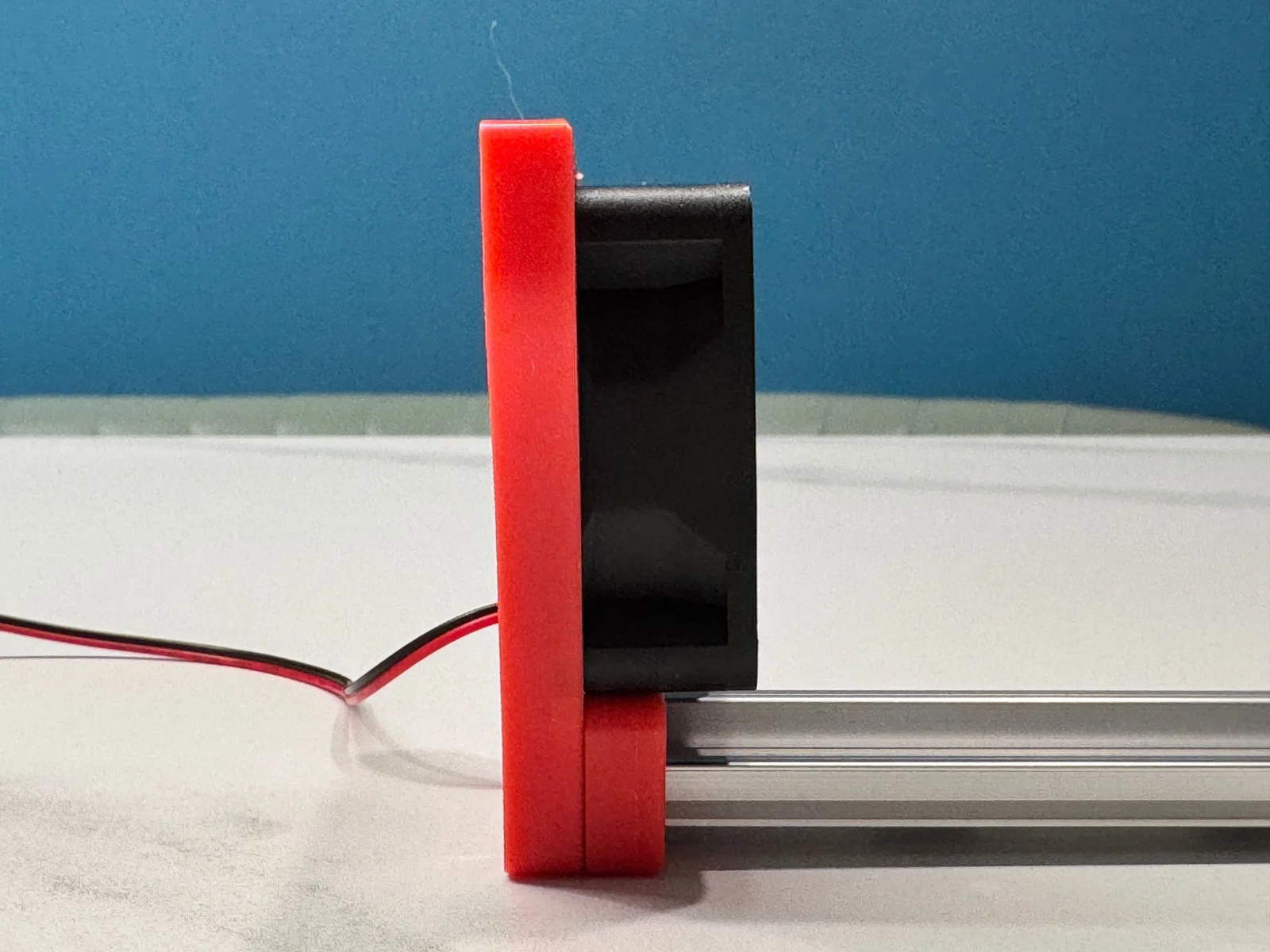

Buồng đệm khí cho đôi quạt

Thiết kế tạo khoảng cách tối ưu giữa thanh DIN và khe hút gió, đóng vai trò như một buồng đệm giúp giảm nhiễu loạn luồng khí, cho phép quạt hoạt động hiệu quả hơn ngay cả khi lắp sát vào tấm panel của vỏ máy.

Cơ chế khớp nối không cần ốc vít

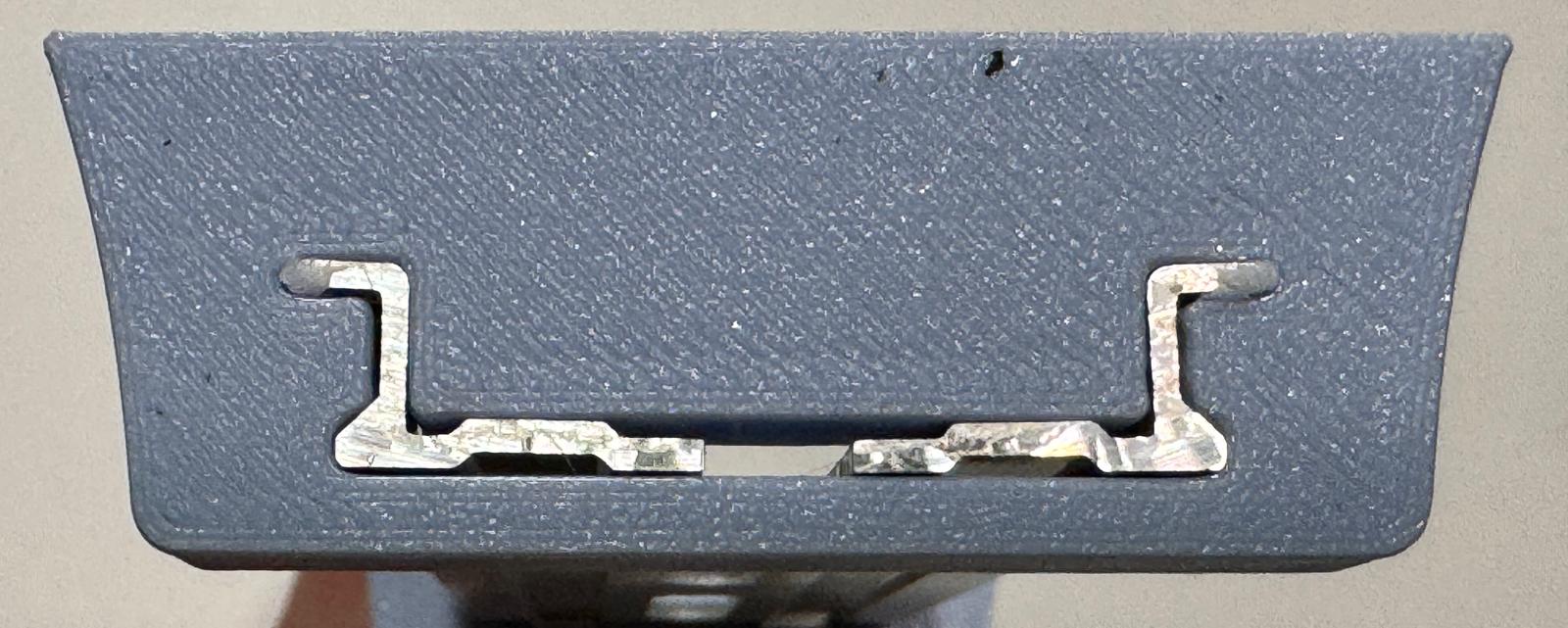

Nhờ cắt gọt chính xác, giá đỡ tạo lực bám chặt vào thanh ray, giúp giảm trọng lượng, đơn giản hóa việc lắp ráp và giảm rung chấn khi in tốc độ cao. Phần kẹp được tinh chỉnh để giữ chặt nhưng vẫn có thể trượt được khi cần căn chỉnh bằng tay.

Độ bền và Khả năng chịu nhiệt

• Chân đế gia cố: Chống nứt khi bắt vít và chịu được nhiệt độ trong môi trường kín.
• Bo góc giảm ứng suất: Mọi góc bên trong đều được bo tròn để phân tán lực, đảm bảo độ bền trước rung động.
• Tiết kiệm vật liệu: Sử dụng các đường cắt chiến lược để giảm thời gian in và lượng nhựa tiêu thụ.

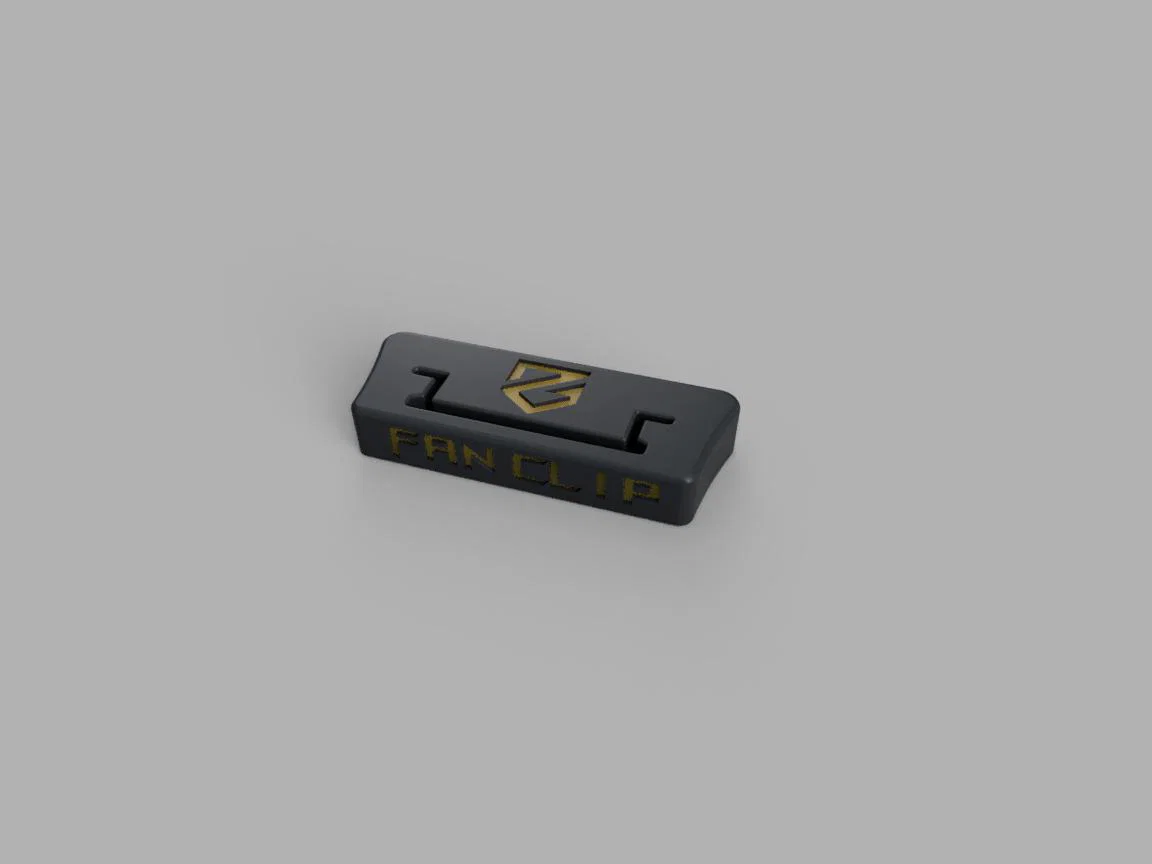

Giữ quạt không cần ốc

Phiên bản này bao gồm tùy chọn kẹp quạt tích hợp, cho phép "gắn" quạt vào vị trí chỉ bằng lực cơ học, loại bỏ hoàn toàn nhu cầu dùng ốc M3 hoặc M4, giúp việc bảo trì trở nên cực kỳ đơn giản.

Kỹ thuật vật liệu: Bắt buộc dùng PETG

• Độ dẻo cơ học: PETG cung cấp độ đàn hồi cần thiết cho khớp nối bám dính mà không bị giòn gãy.

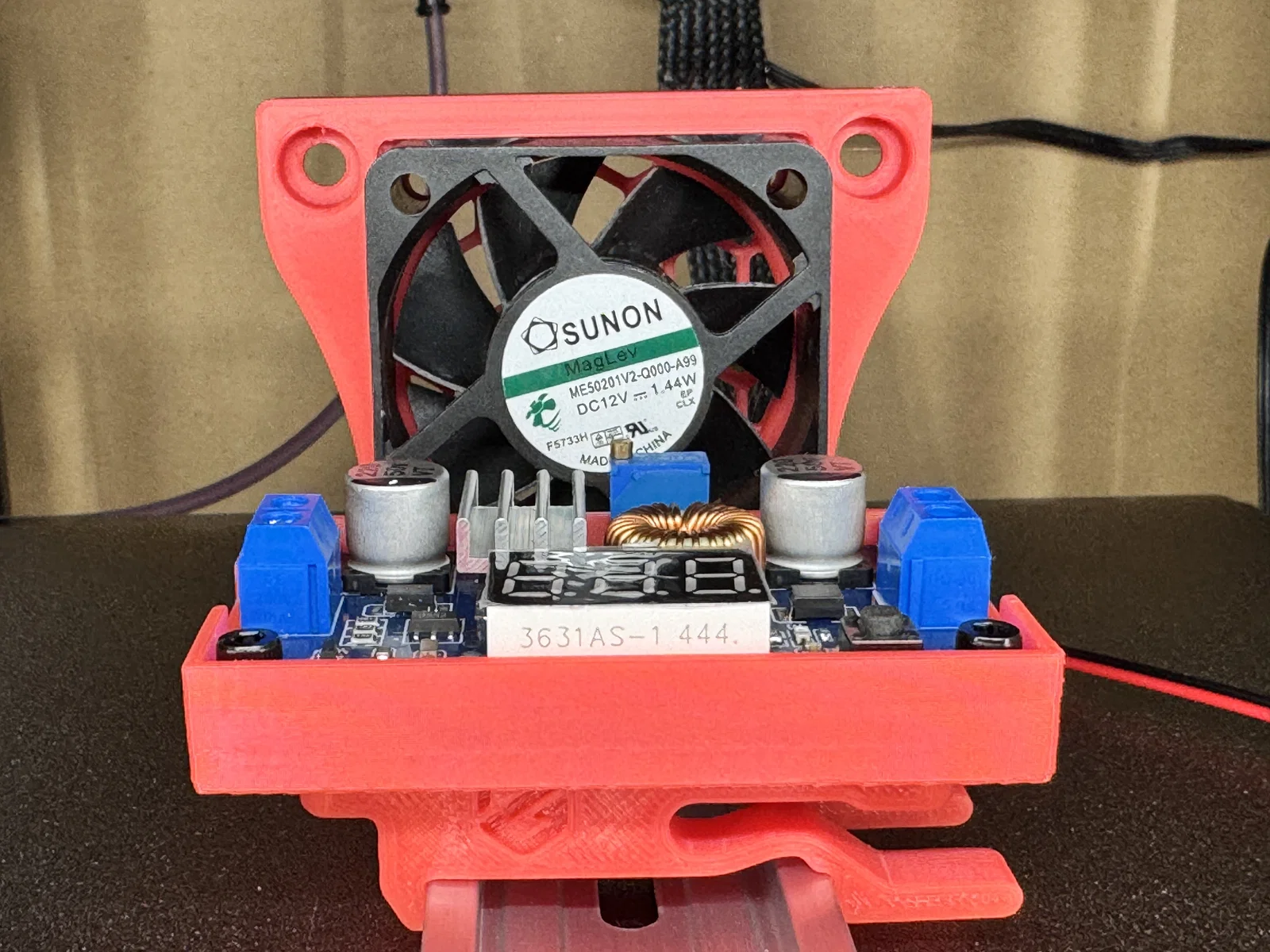

• Cách điện: PETG cách điện tốt, an toàn khi lắp gần các bo mạch như BTT Manta hoặc Kraken.
• CẢNH BÁO: Tuyệt đối KHÔNG dùng PETG-CF vì sợi carbon dẫn điện dễ gây chập mạch và làm giảm độ bền của các khớp kẹp.

Hướng dẫn lắp đặt

1. Đặt thanh ray vào hốc trên giá đỡ, dùng hai tay ấn mạnh vào khoảng 0.5mm.

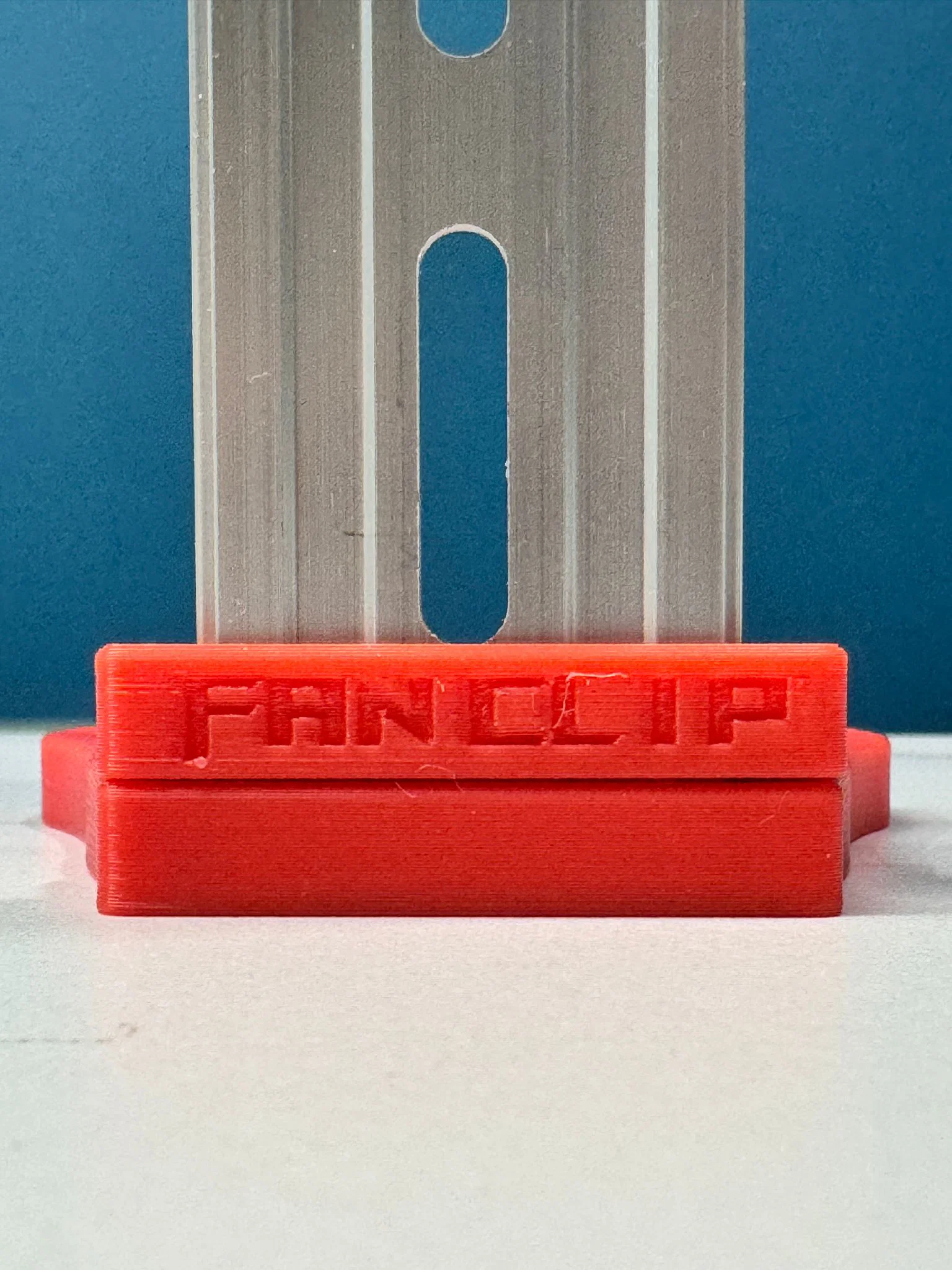

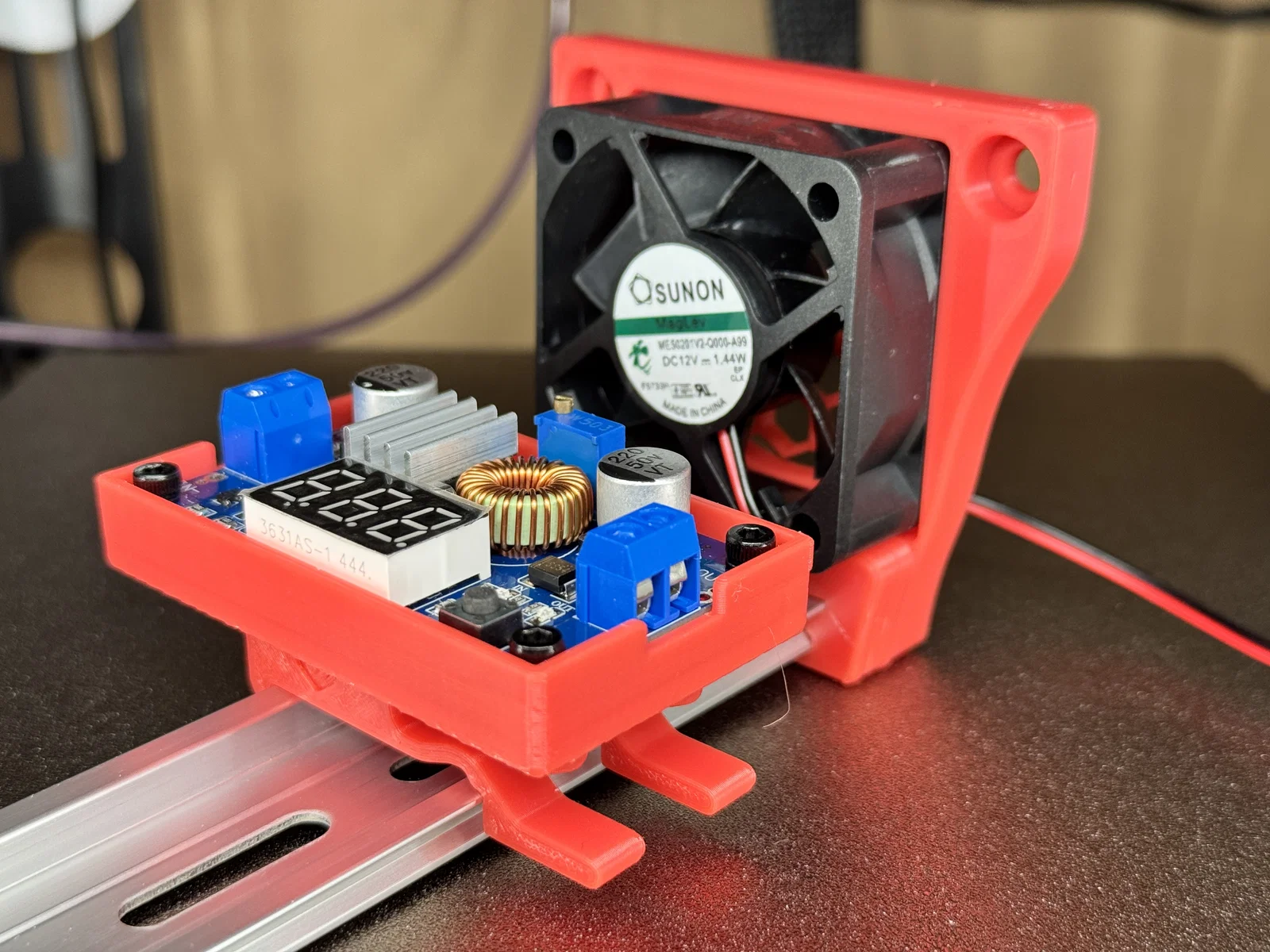

2. Nếu dùng kẹp không ốc, hãy lắp kẹp vào thanh ray trước, sau đó lắp giá đỡ, rồi trượt kẹp sát vào giá đỡ.

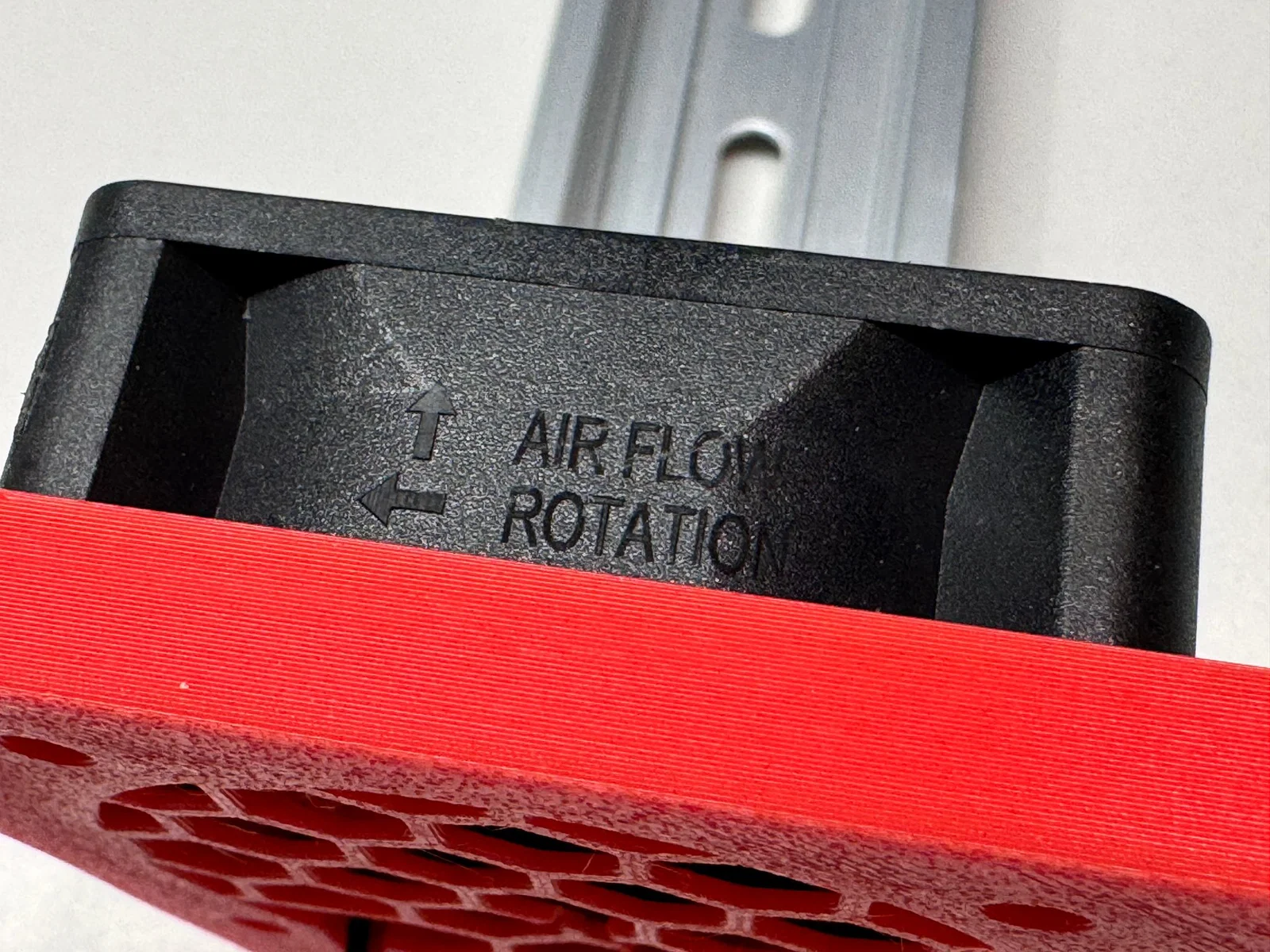

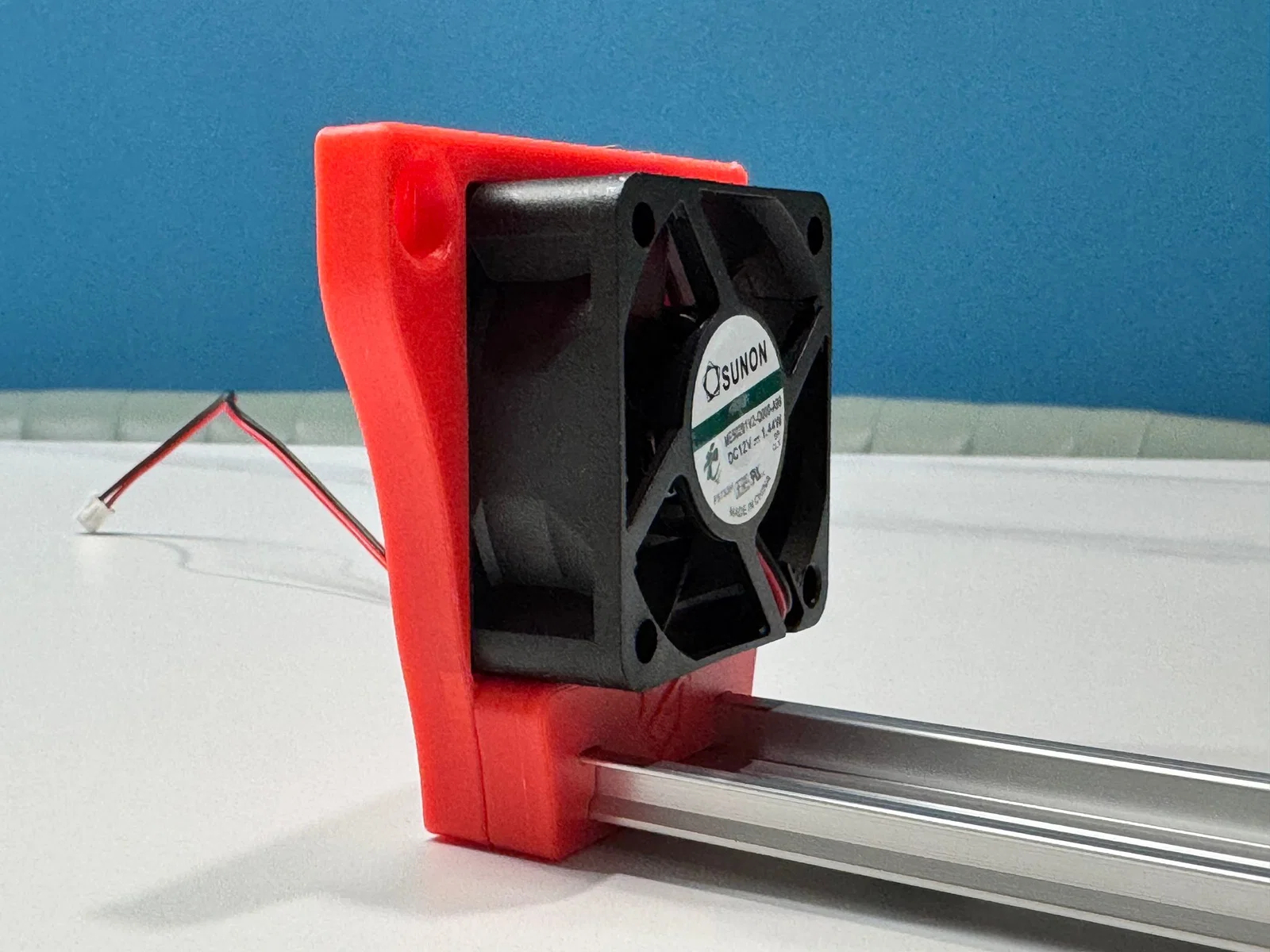

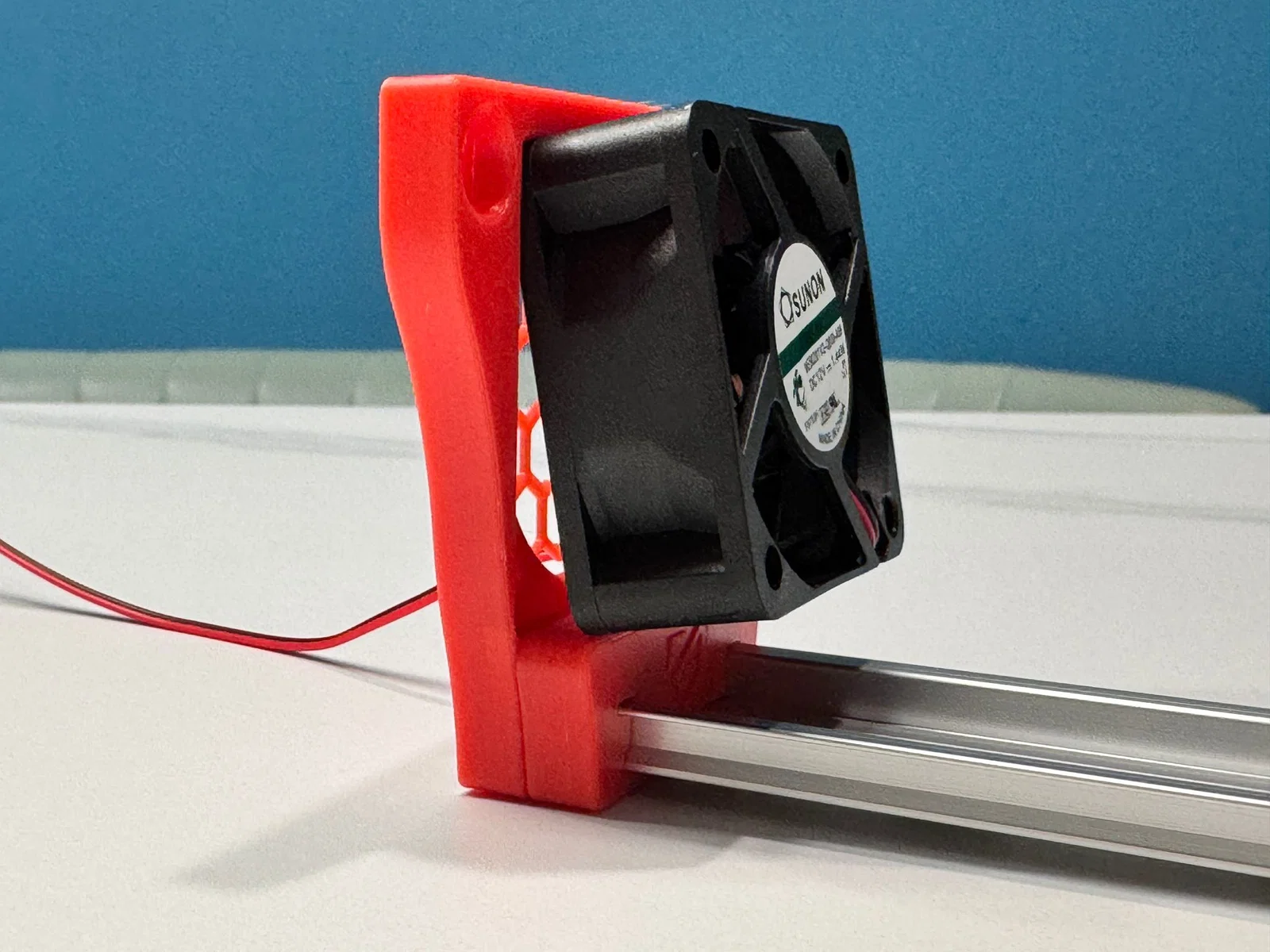

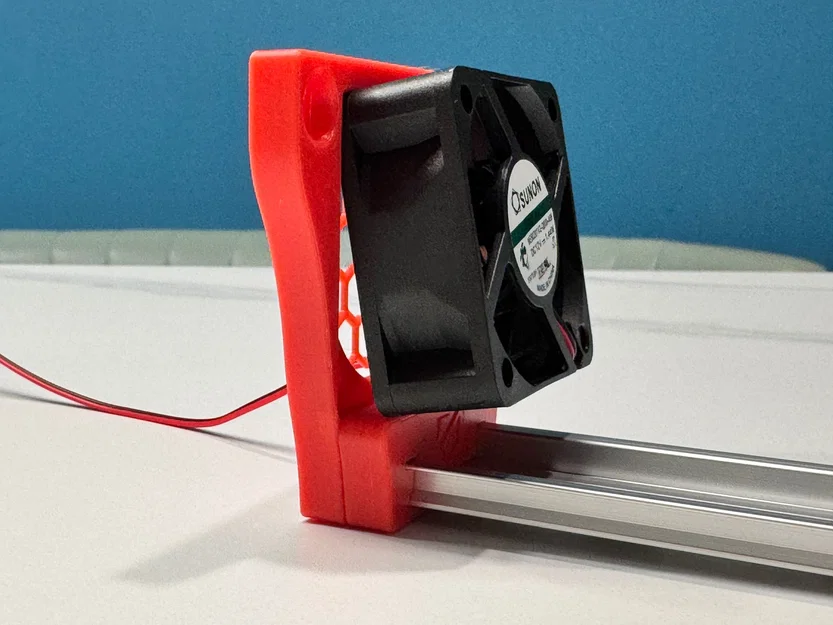

3. Luồn dây quạt qua lỗ phía sau, ấn phần trên của quạt vào giá đỡ rồi đẩy mạnh phần dưới cho đến khi nghe tiếng "tách".

Thông số kỹ thuật in ấn

QUAN TRỌNG! KHÔNG xoay hoặc thay đổi hướng mô hình trên bàn in.

• Vật liệu: PETG (Bắt buộc).
• Cài đặt in: Theo tài liệu hướng dẫn của Mercury One.
• Hỗ trợ: Không cần support.
