Giá đỡ thiết bị (Gadget Carrier) cho tàu lượn Schempp-Hirth

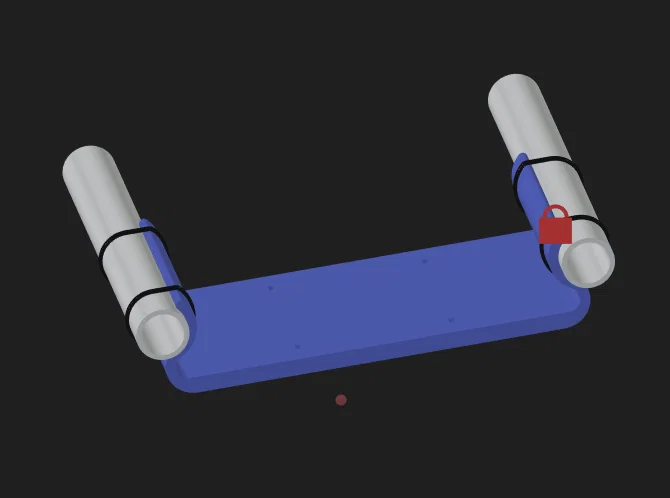

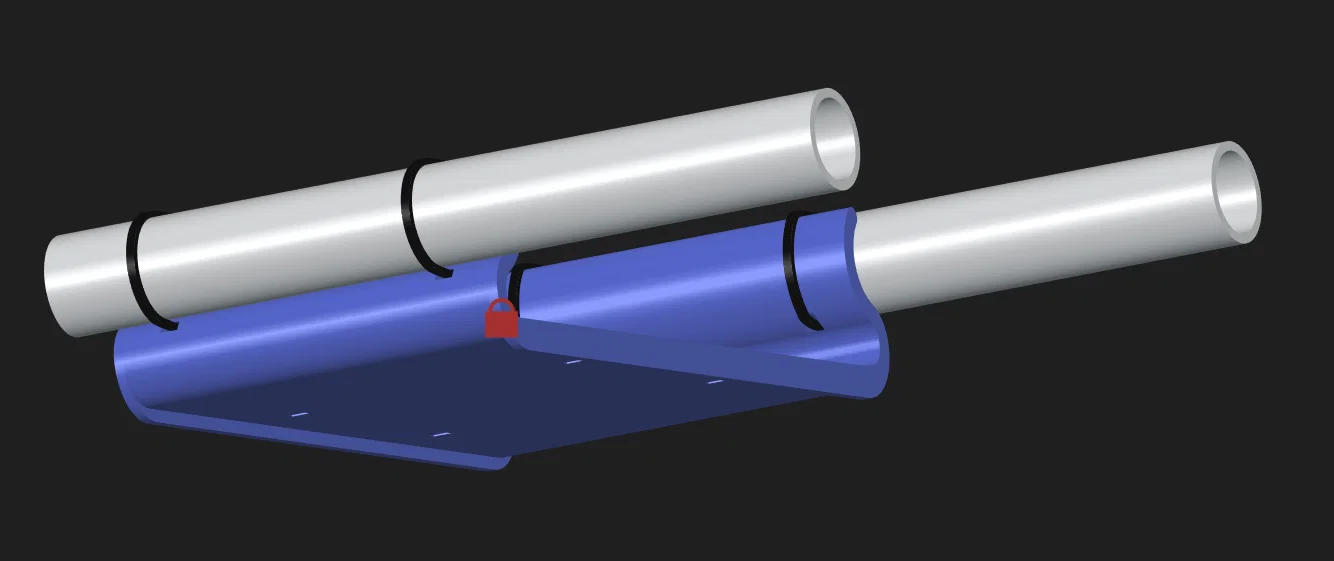

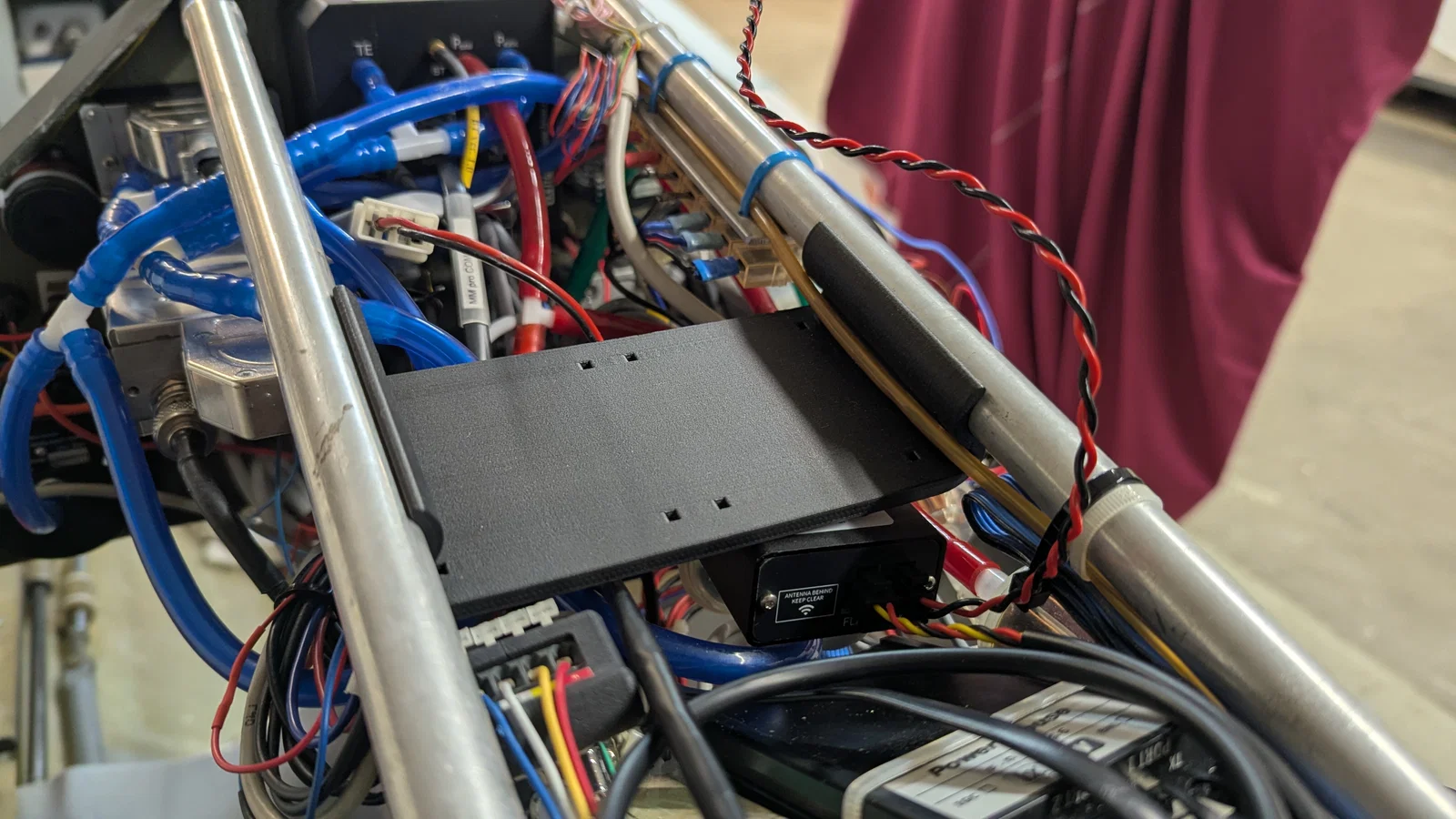

Phụ kiện gắn thiết bị (gadget carrier) này được thiết kế để lắp đặt bộ điều khiển SteFly Canopy Flasher vào giữa hai ống hợp kim của tàu lượn Schempp-Hirth. Sản phẩm đã được kiểm chứng lắp đặt thành công trên các dòng Ventus 2 và Ventus ct. Nhiều khả năng, nó cũng sẽ vừa với các model Discus I, Discus 2 và có thể cả dòng Ventus 3, do các dòng này sử dụng cơ chế gấp và lắp đặt bảng điều khiển tương tự nhau. Nếu bạn lắp được trên các model khác của Schempp-Hirth, vui lòng phản hồi để mình cập nhật danh sách tương thích nhé. Các thông số kỹ thuật chính: Đường kính ống: 16 mm Khoảng cách giữa hai ống nhôm: 112 mm. File thiết kế FreeCAD được đính kèm để bạn dễ dàng tùy chỉnh chiều dài hoặc khoảng cách giữa hai ống. Lưu ý: Model lắp ráp hiện tại sẽ bị lỗi hiển thị khi bạn thay đổi các biến kích thước, nhưng mục đích chính của nó chỉ là để hình dung cách gắn kết. Bạn chỉ cần thay đổi giá trị trong biến VarSet tương ứng rồi xuất file .STL hoặc .STEP là được. Phiên bản FreeCAD sử dụng: 1.1. File SHPanelCarrierV3-67,2mm.step là bản mình đang dùng để gắn SteFly Canopy Flasher ControlBox. File SHPanelCarrierV3-Drawing.pdf liệt kê tên các biến cho từng kích thước cụ thể.
