NeoFusion V3 - Hotend Direct Drive Lưu Lượng Cao cho dòng Ender 3 Neo

NeoFusion V3

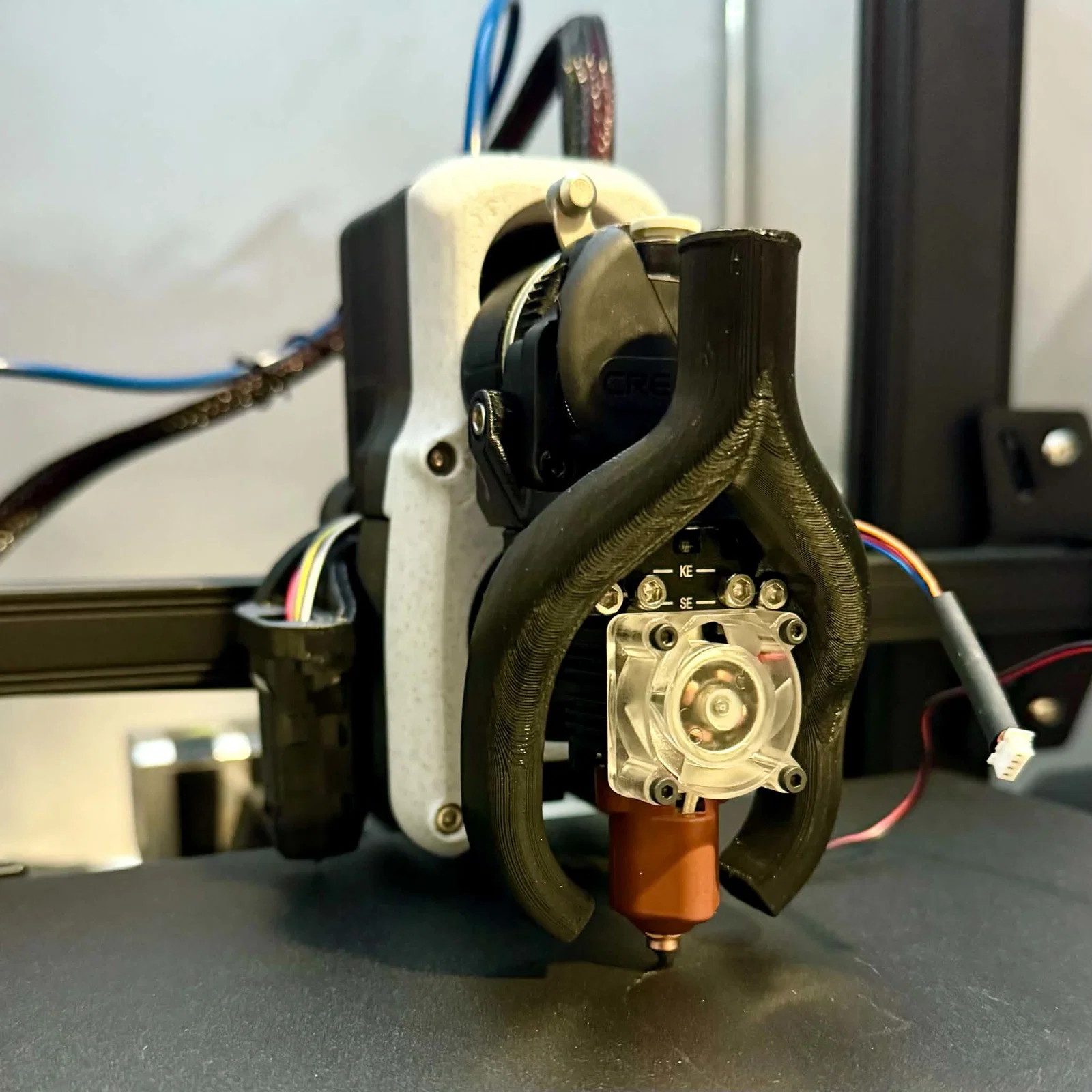

Đây là bộ hotend mình thiết kế cho con Ender 3 V2 Neo của mình. Mục tiêu là làm cho nó gọn nhẹ để in ở tốc độ cao. Mình đã in thử và kiểm tra độ vừa vặn, tuy nhiên mình chưa hoàn tất lắp đặt vì đã đổi hướng dự án.

Để hoàn thành bản mod này, bạn cần phải can thiệp vào hệ thống dây điện của extruder và cấu hình lại firmware để hỗ trợ hotend nhiệt độ cao. Hiện tại, mình gợi ý bạn dùng firmware Mriscoc hoặc nâng cấp lên Klipper.

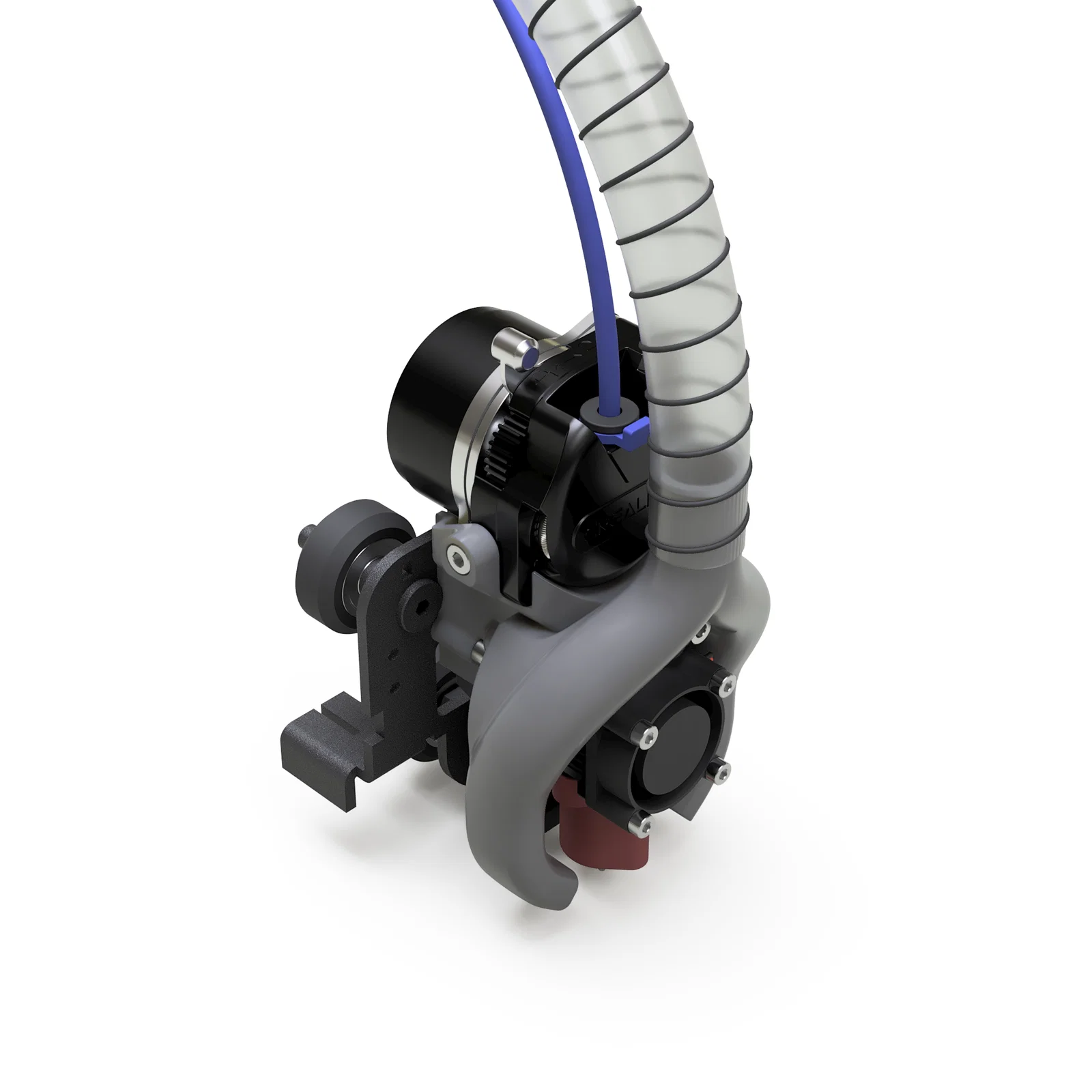

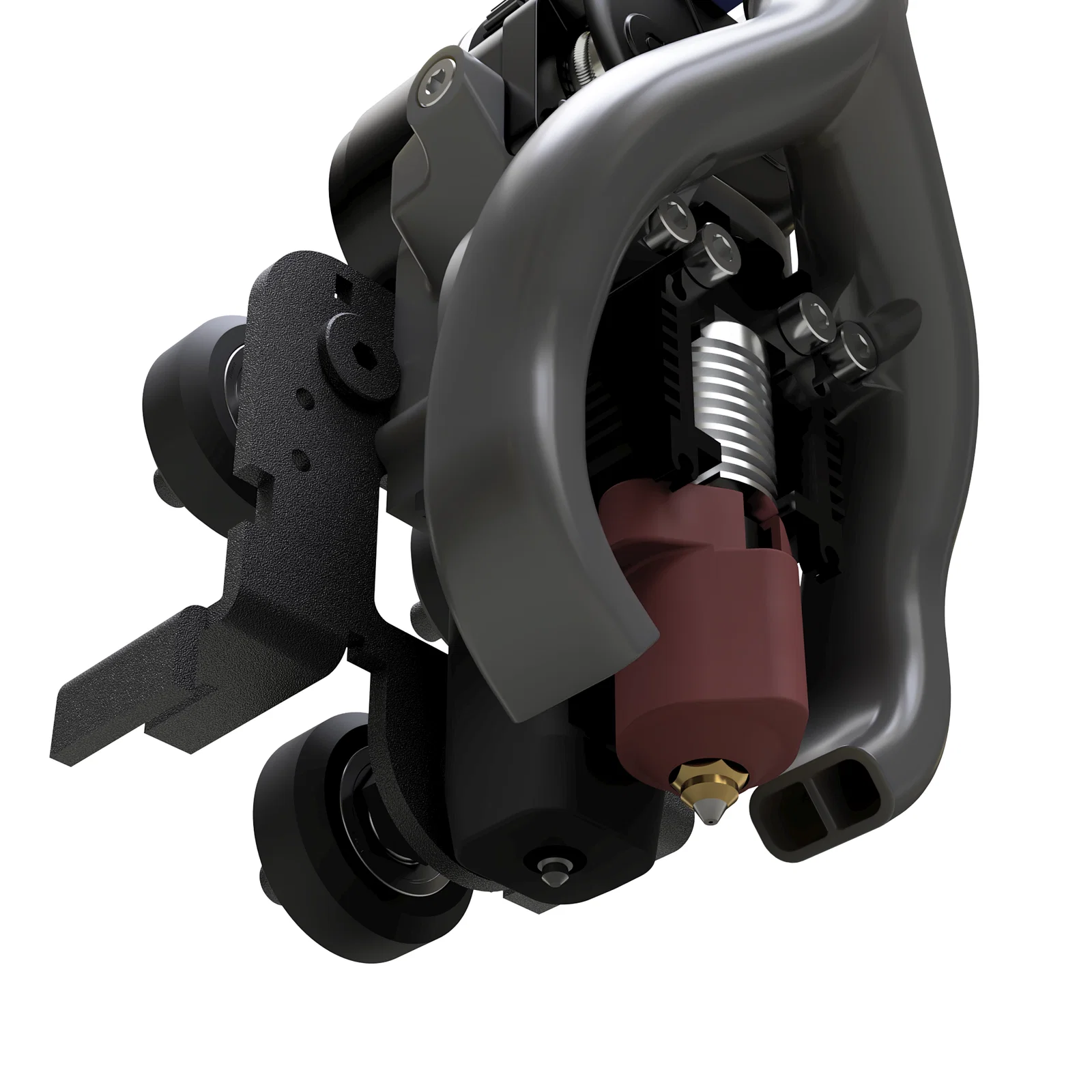

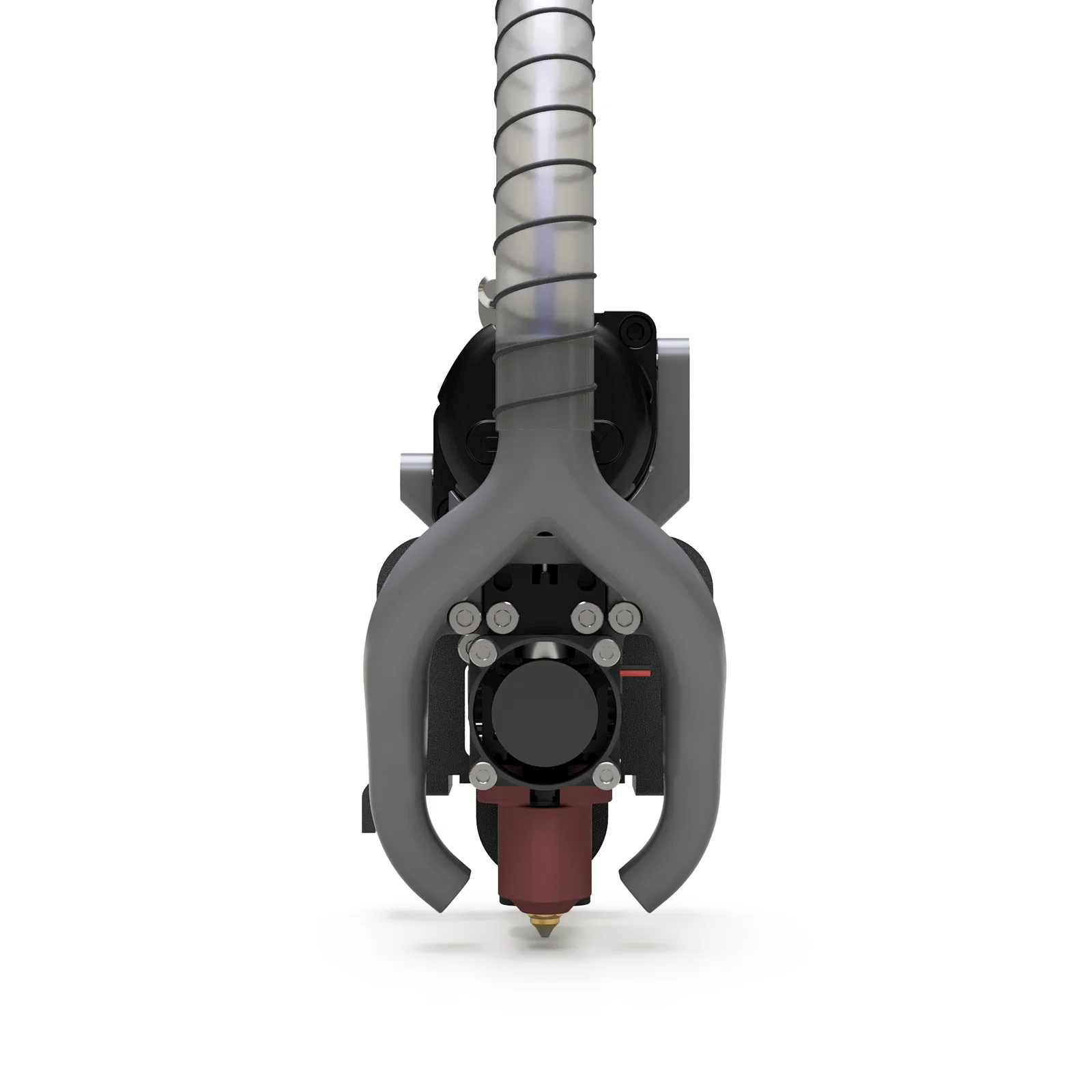

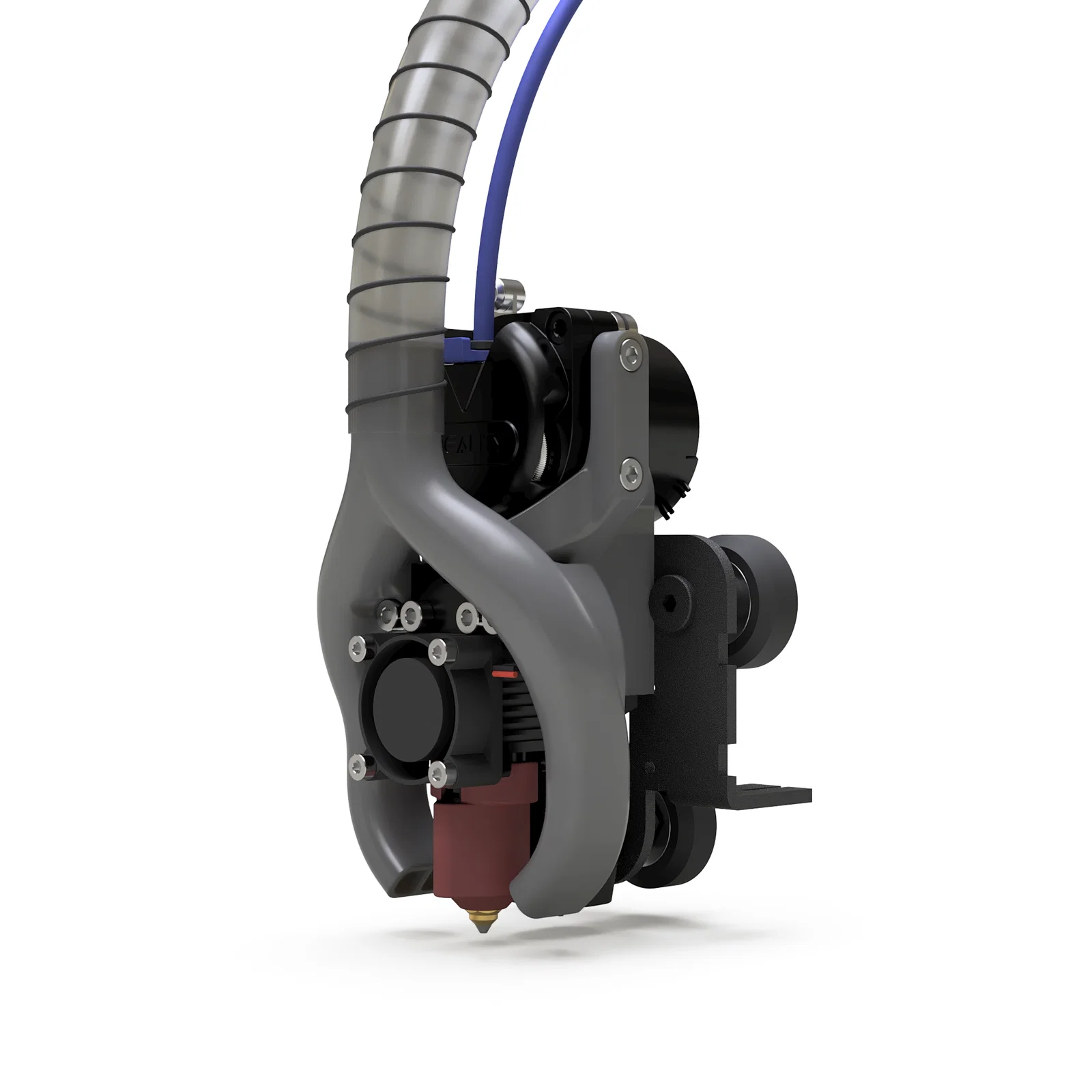

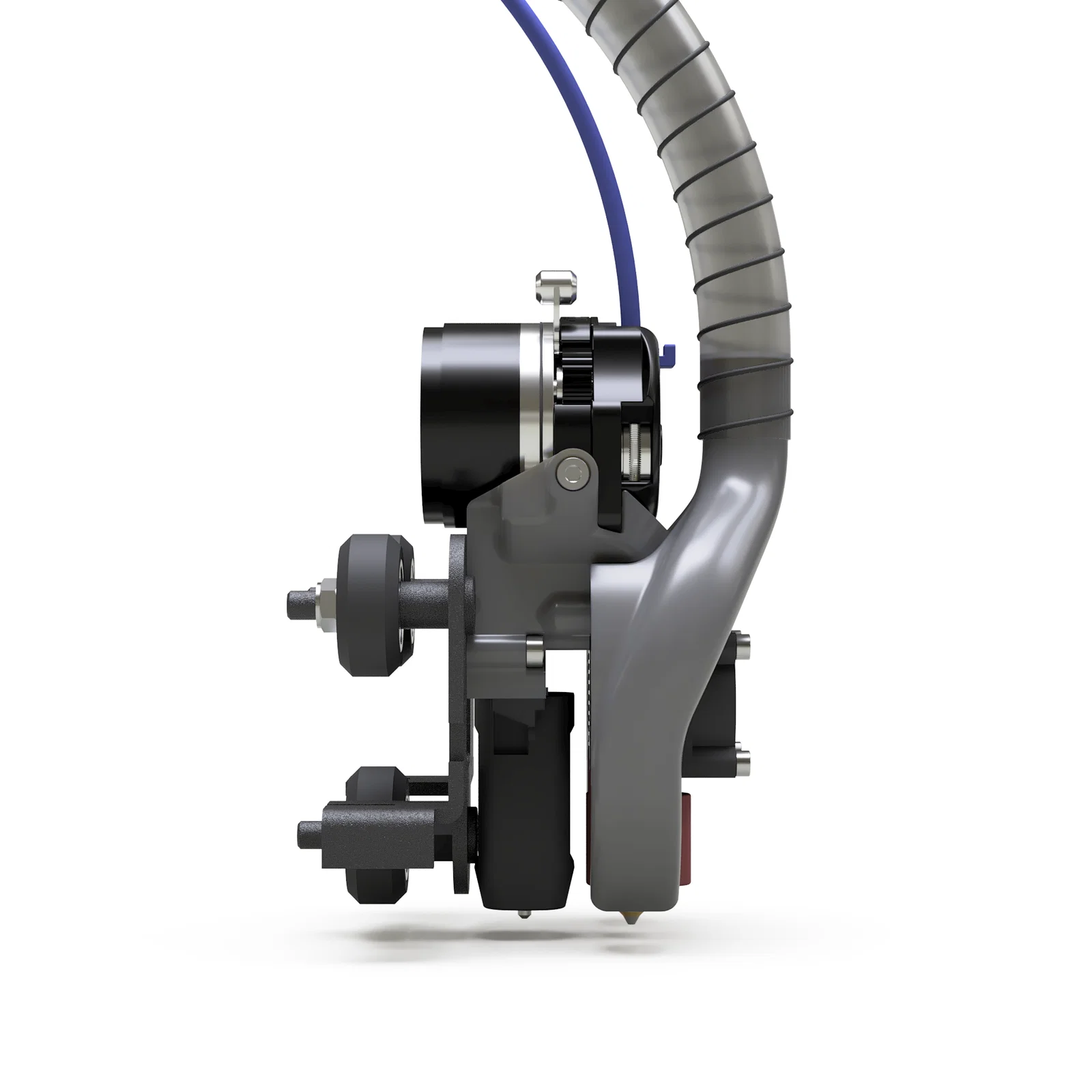

Những điểm nổi bật:

• Hotend gốm Ender 3 V3 SE/KE với Unicorn Nozzle
• Extruder Direct Drive của Creality K1

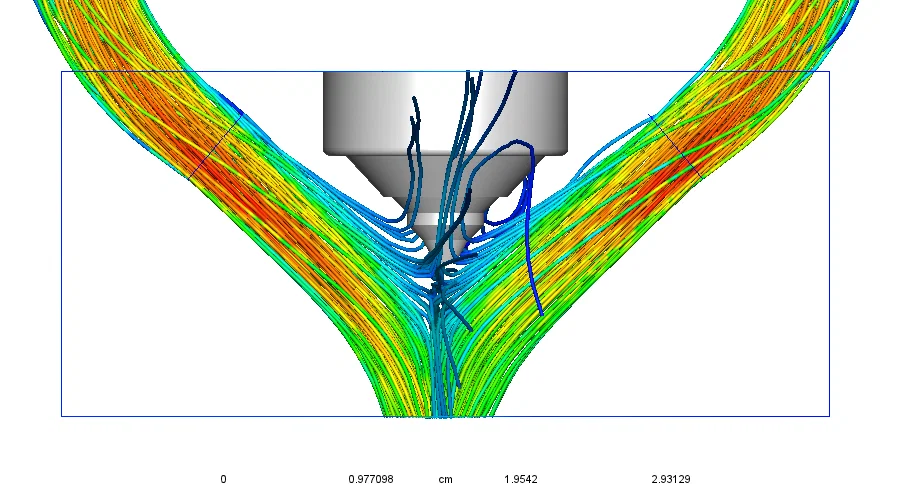

• Ống dẫn gió làm mát CPAP lưu lượng cao, phát triển bằng mô phỏng CFD
• Tích hợp sẵn ngàm gắn CR-Touch

Lưu ý: Vì tất cả linh kiện được tích hợp vào một khối gắn duy nhất, thiết kế này có thể vừa với các carriage hotend khác có khoảng cách 14mm. Bạn nhớ kiểm tra kỹ không gian trống trước khi lắp nhé.

In các bộ phận

Mình luôn cố gắng thiết kế để hạn chế tối đa việc dùng support. Tuy nhiên, phần ống dẫn CPAP sẽ cần một ít support ở cổ trên. Ngoài ra, việc in khá đơn giản với độ phân giải 0.2mm. Bạn nên dùng chất liệu PETG, ASA hoặc ABS.

Phần cứng

Bạn cần chuẩn bị các loại ốc vít sau:

• Threaded Inserts M3x5mmx4mm (8 cái)
• Ốc lục giác chìm M3x6mm (8 cái)
• Ốc lục giác chìm M3x20mm (4 cái)
• Quạt axial 2510
• Ốc lục giác chìm M2.5x12mm (4 cái)

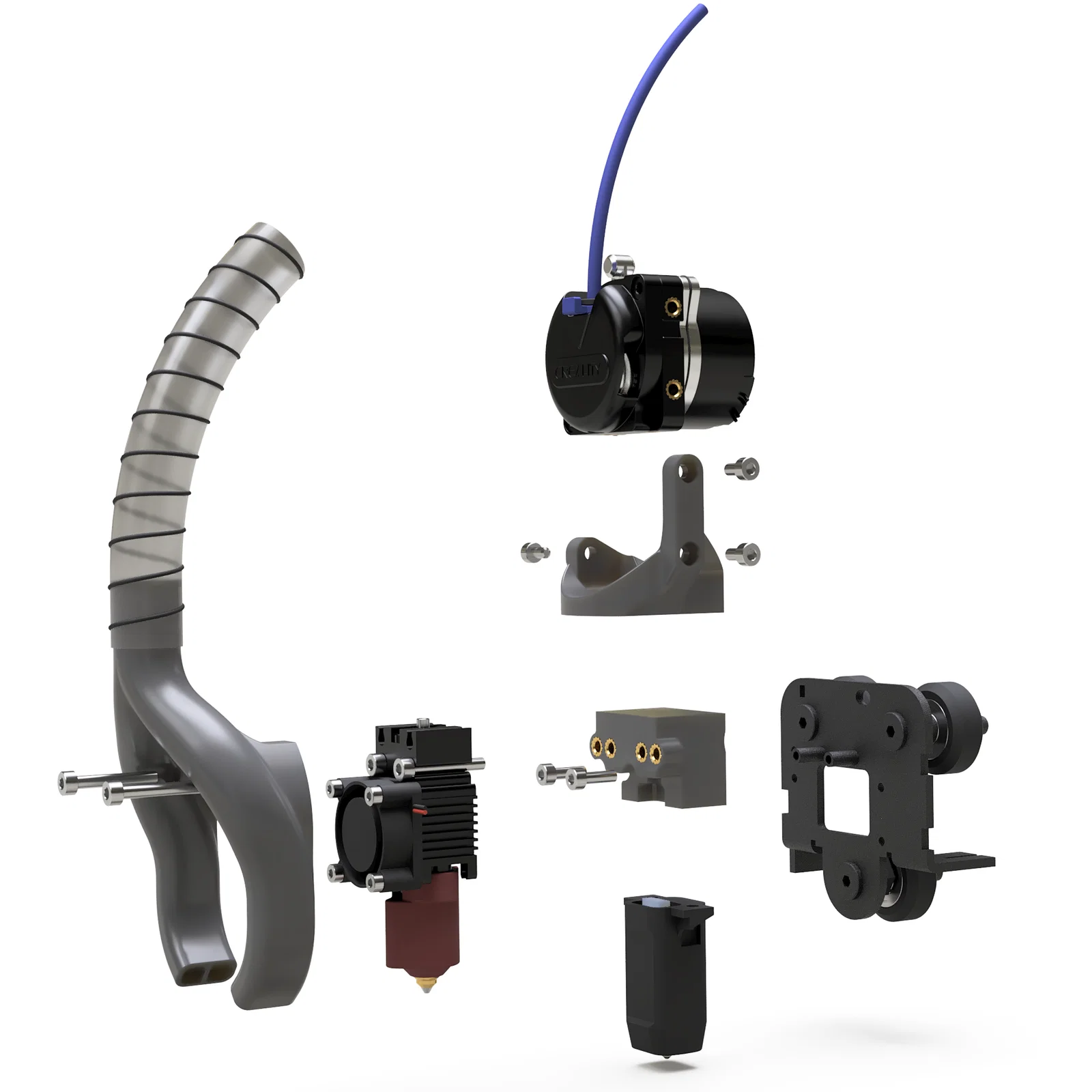

Lắp ráp

Việc lắp ráp khá dễ dàng. Mình có thêm một miếng đệm nhỏ ở dưới đáy extruder K1 vì ống PTFE không nhét vừa vào đáy extruder để kết nối với hotend, nên bạn nhớ đặt nó vào trước khi lắp extruder nhé.

• Gắn tất cả các threaded inserts vào
• Gắn khối lắp vào carriage của bạn
• Gắn CR-Touch vào khối lắp
• Gắn hotend vào khối lắp
• Gắn khối lắp extruder lên trên cùng
• Đặt miếng đệm extruder vào ngàm extruder
• Lắp extruder lên trên
• Lắp ống dẫn gió phía trước và quạt hotend 2510.

Lưu ý:

Thiết kế này làm đầu nozzle dịch chuyển thêm +14mm theo hướng Y.

Offset của CR-Touch đã thay đổi so với máy Neo gốc. Nó sẽ nằm cách nozzle 18.75mm về phía sau theo trục Y.

Một lần nữa, thiết lập này đòi hỏi bạn phải thay đổi firmware và đấu nối lại dây cho extruder. Vui lòng tìm hiểu kỹ trước khi bắt tay vào dự án.

Đừng ngần ngại liên hệ hoặc để lại bình luận nếu có thắc mắc hoặc cần cải tiến thiết kế nhé. Mình rất sẵn lòng hỗ trợ.
