Dụng cụ xả dây nhiều sợi hỗ trợ quấn stator/rotor động cơ song song

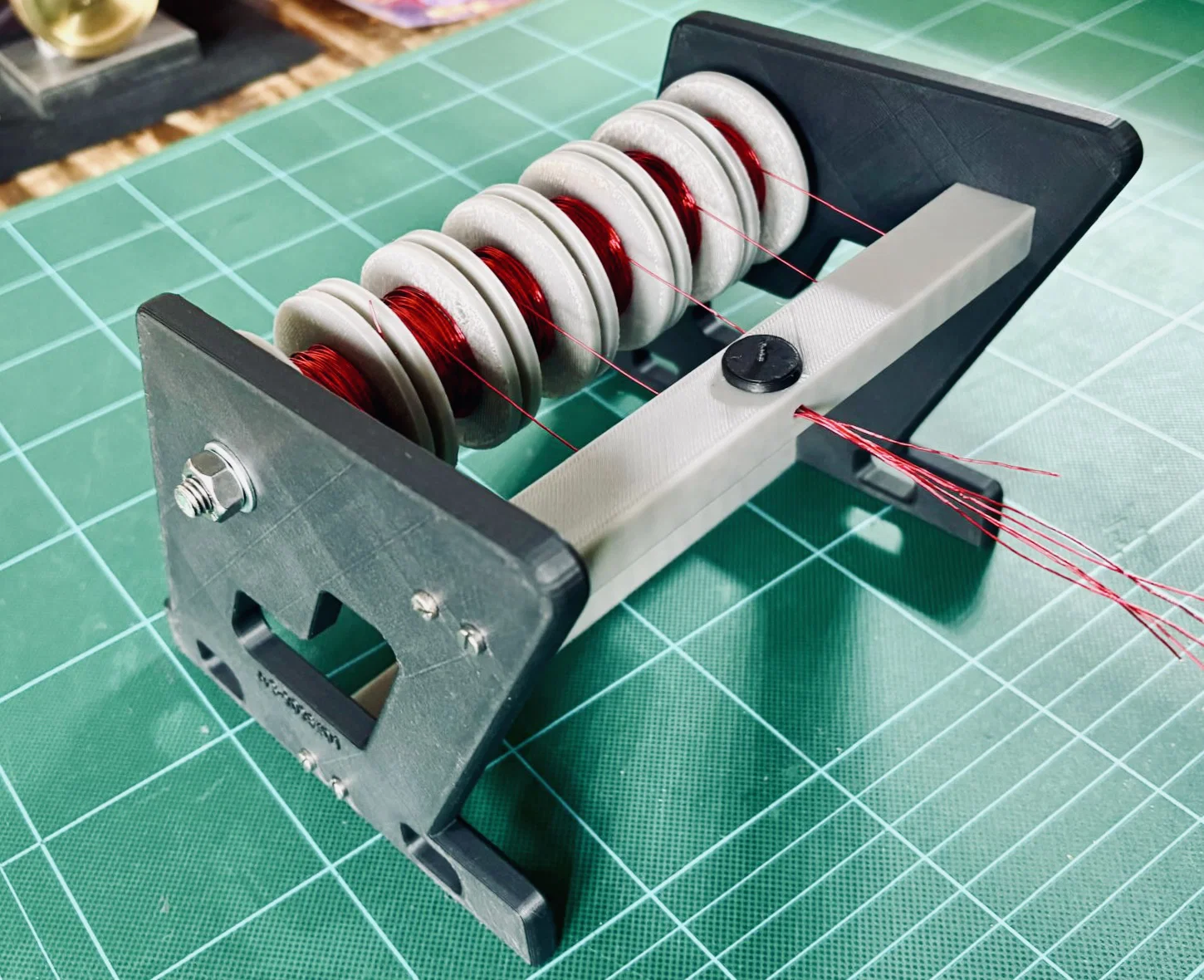

Đây là thiết bị hỗ trợ xả dây đồng nhiều sợi (multi-strand wire dispenser) in 3D nhỏ gọn, được thiết kế để đơn giản hóa việc quấn cuộn dây song song cho stator BLDC và các dự án động cơ tương tự.

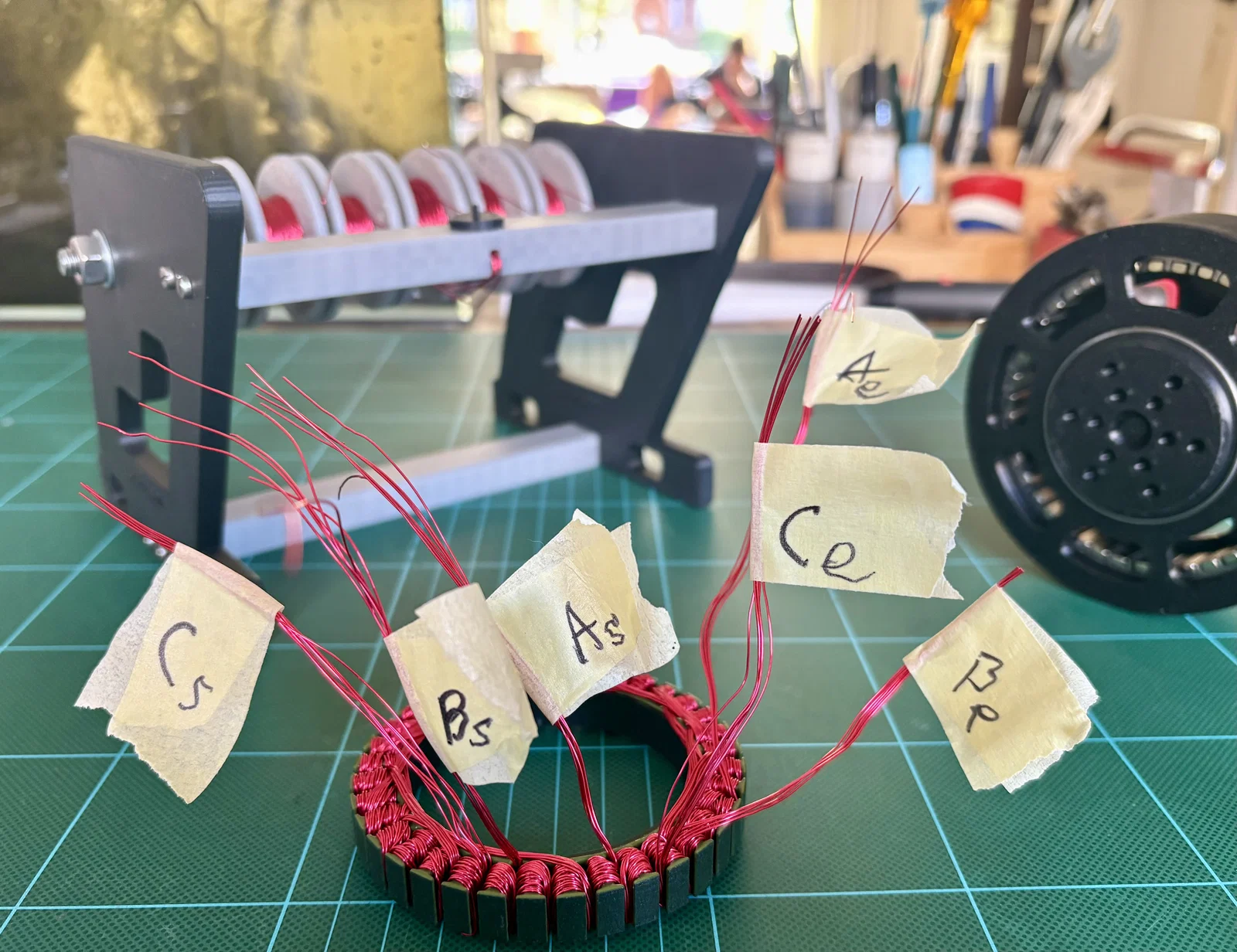

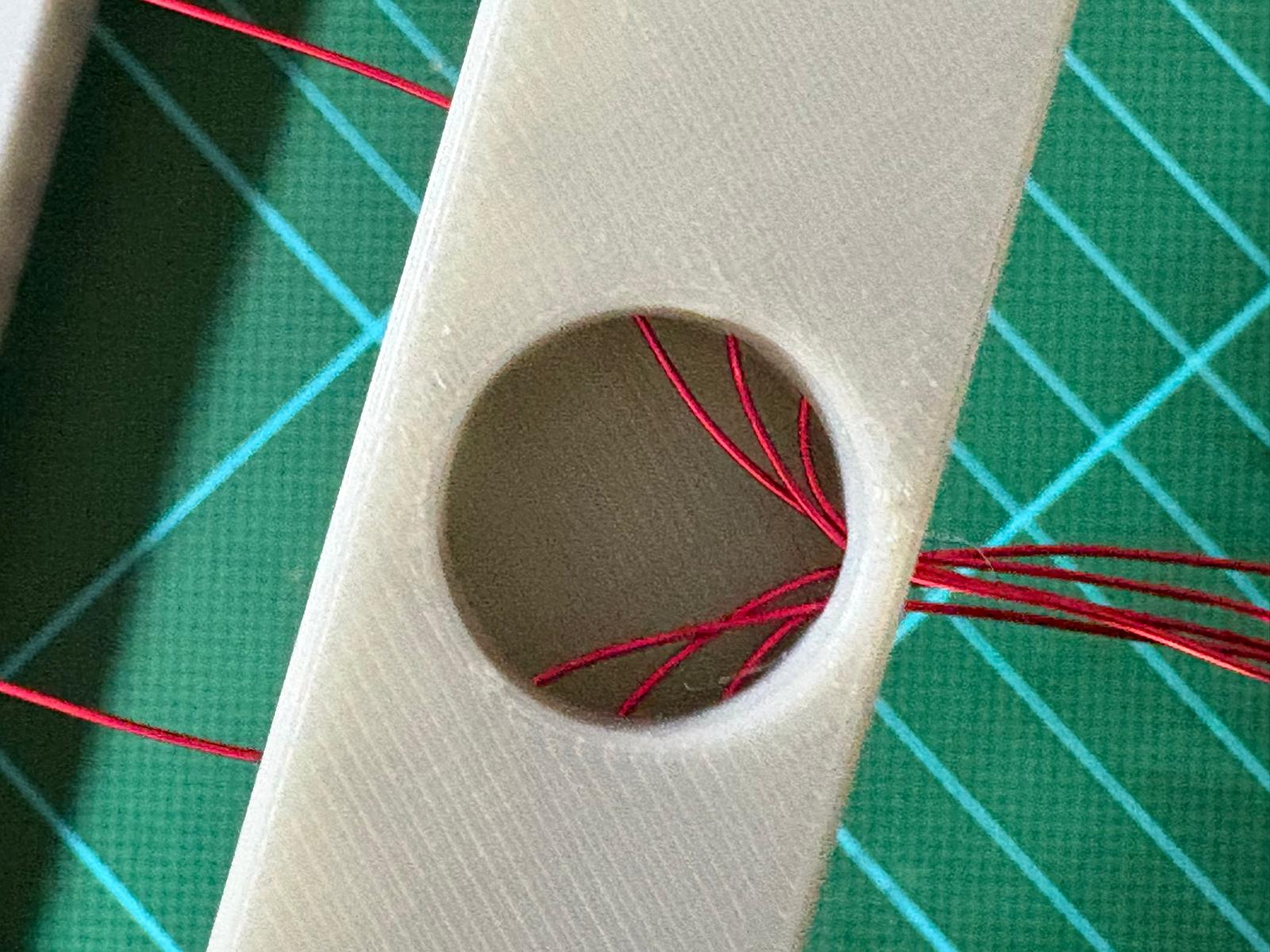

Thiết bị giúp giữ các sợi dây đồng từ (enamel wire) luôn thẳng hàng và có độ căng ổn định, giúp việc quấn các cuộn dây trở nên gọn gàng, đều đặn mà không bị rối. Thiết kế này đặc biệt hữu ích cho kỹ thuật quấn 6 sợi cùng lúc (6-in-hand), thường thấy trong các bộ truyền động robot mô-men xoắn cao như động cơ QDD kiểu Mini-Cheetah.

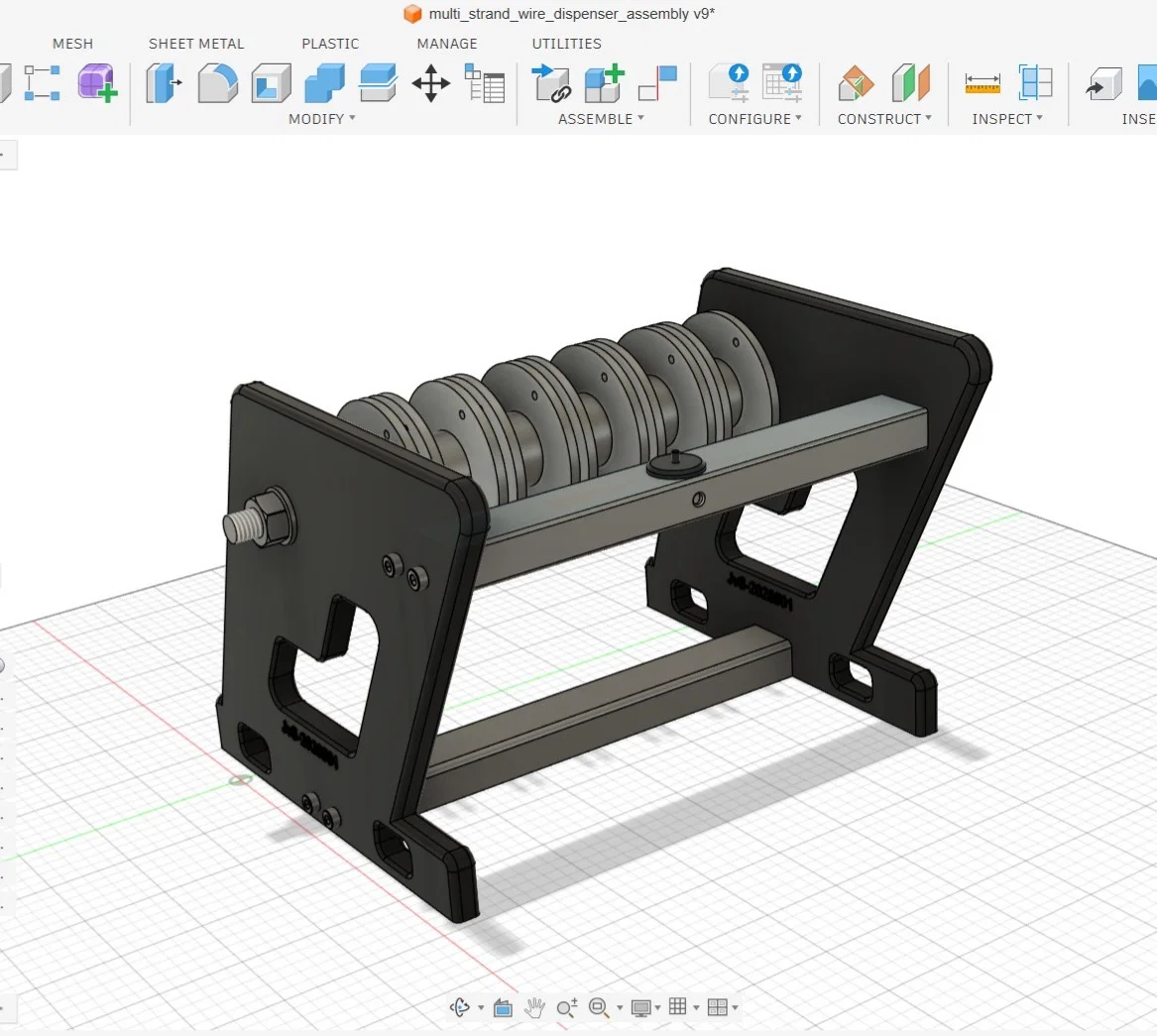

Thiết bị có dạng module, dễ in và chỉ cần hỗ trợ (support) cho các vòng giữ ống dây.

Đã thử nghiệm thành công với 6 sợi dây đồng từ 26 AWG.

Lý tưởng cho:

• Quấn động cơ BLDC
• Quấn lại stator
• Chế tạo bộ truyền động robot
• Thử nghiệm biến áp
• Xử lý dây đồng từ song song

Được thiết kế để đảm bảo độ tin cậy, khả năng lặp lại và quy trình làm việc sạch sẽ tại xưởng của bạn.

Thông số in:

• Vật liệu khuyến nghị: PLA hoặc PETG
• Chiều cao lớp in (Layer height): 0.2 mm
• Độ đặc (Infill): 15–25%
• Cần hỗ trợ (support) khi in 6 ống chứa dây
