Bộ Sưởi Buồng In 3D (Chamber Heater) Tự Ráp

Mình cực kỳ thích các loại bộ sưởi buồng in 3D không phụ thuộc vào hãng máy in. Trên Printables có rất nhiều thiết kế tuyệt vời, nên mình quyết định tự làm một cái cho riêng mình. Thật ra mình đã tự tay ráp cả phiên bản 24Vdc và 240Vac, nhưng phiên bản 24Vdc thì an toàn hơn và mình khuyến khích mọi người nên dùng loại đó.

Điểm hay nhất của bản dựng này là nó không cần lấy nguồn từ bo mạch chính của máy in, chỉ cần dùng nguồn điện lưới 240Vac/10Amp thông thường là được.

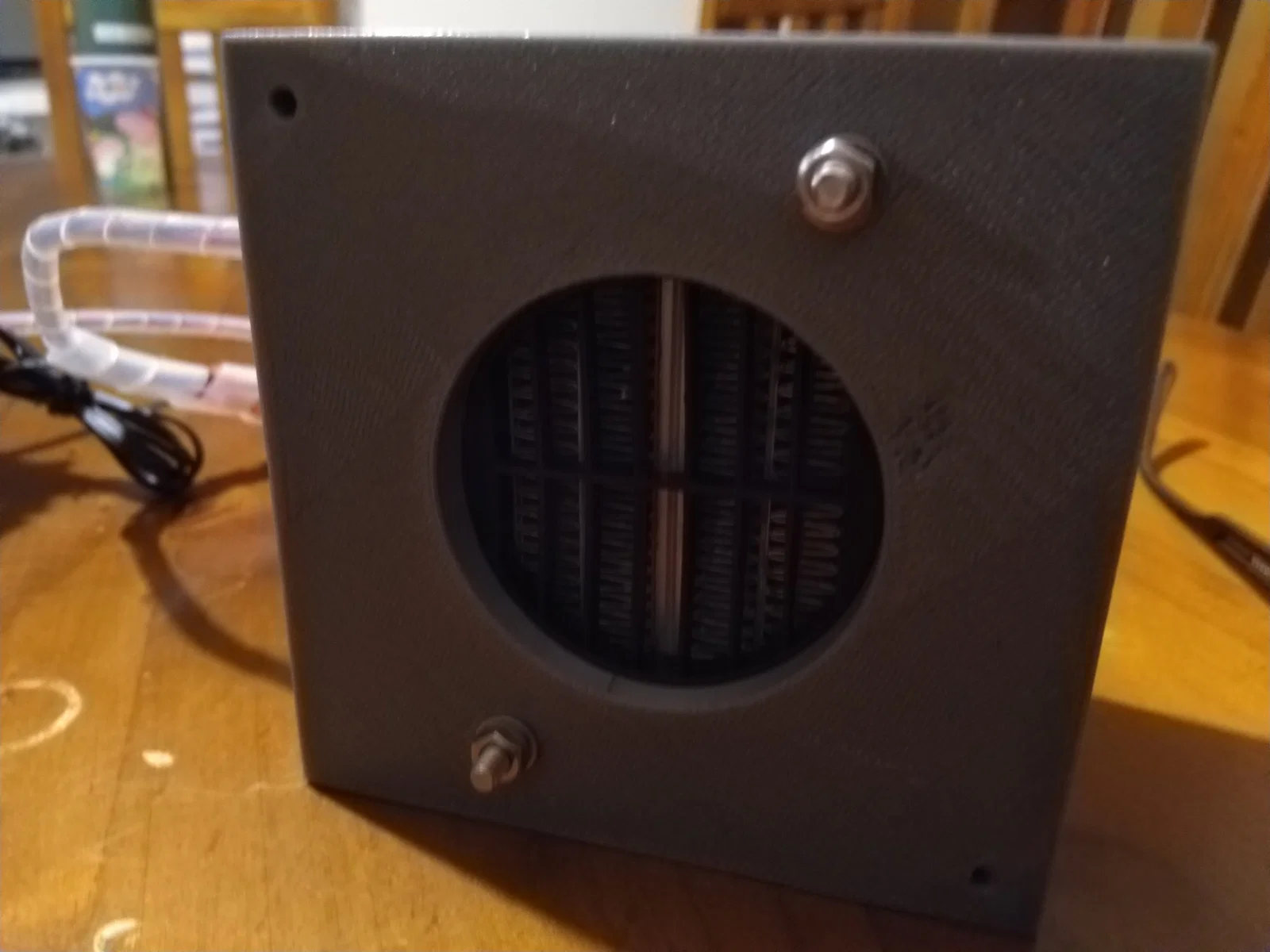

Phần PTC heater có thể lắp trực tiếp lên tấm panel. Bạn cần khoét một lỗ đường kính 60mm và vài lỗ nhỏ để bắt ốc M4. Dùng mũi khoét lỗ (hole saw) chất lượng tốt là ổn. Phần vỏ máy mình tự làm bằng tấm nhựa PVC trong suốt. Mình lắp thiết bị này lên máy Flashforge AD5X và kết quả rất ưng ý. Nó giúp giảm đáng kể hiện tượng tơ thừa (stringing) và cải thiện độ cứng cáp cho các món đồ in bằng PETG của mình.

Mình có in thêm phần vỏ bọc bên ngoài bằng nhựa PETG để bảo vệ quạt và giúp việc gắn lên bề mặt phẳng (bằng ốc M4) của tấm panel nhựa polycarbonate/PVC dễ dàng hơn, vì mặt gắn của PTC vốn bị cong nên rất khó bắt vít.

Loại PTC heater 24Vdc 80Watt có thể đạt nhiệt độ lên đến 60 độ C. Với nhựa PETG, mình thường để ở mức 40 độ C. Nếu bạn in ABS, ASA hoặc PC, có thể dùng loại PTC 150Watt hoặc 300Watt để đạt nhiệt độ cao hơn (lên đến 85 độ C).

Bạn cũng có thể lắp PTC bên trong máy in nếu còn chỗ. Tuy nhiên, tốt nhất là nên để bộ nguồn bên ngoài để đảm bảo tản nhiệt. Mình có lắp thêm một quạt CPU 24Vdc chạy bằng nguồn DC (một số bộ nguồn có sẵn hai cổng ra). Mình dùng quạt 50mm và gắn thêm một cái chụp (shroud) để cánh quạt không bị chạm vào dây điện.

Bộ nguồn sử dụng: Mean Well LRS-150 150Watt 24Vdc 6.5Amp. Đây là loại khá phổ biến, thường thấy trên nhiều máy in 3D.

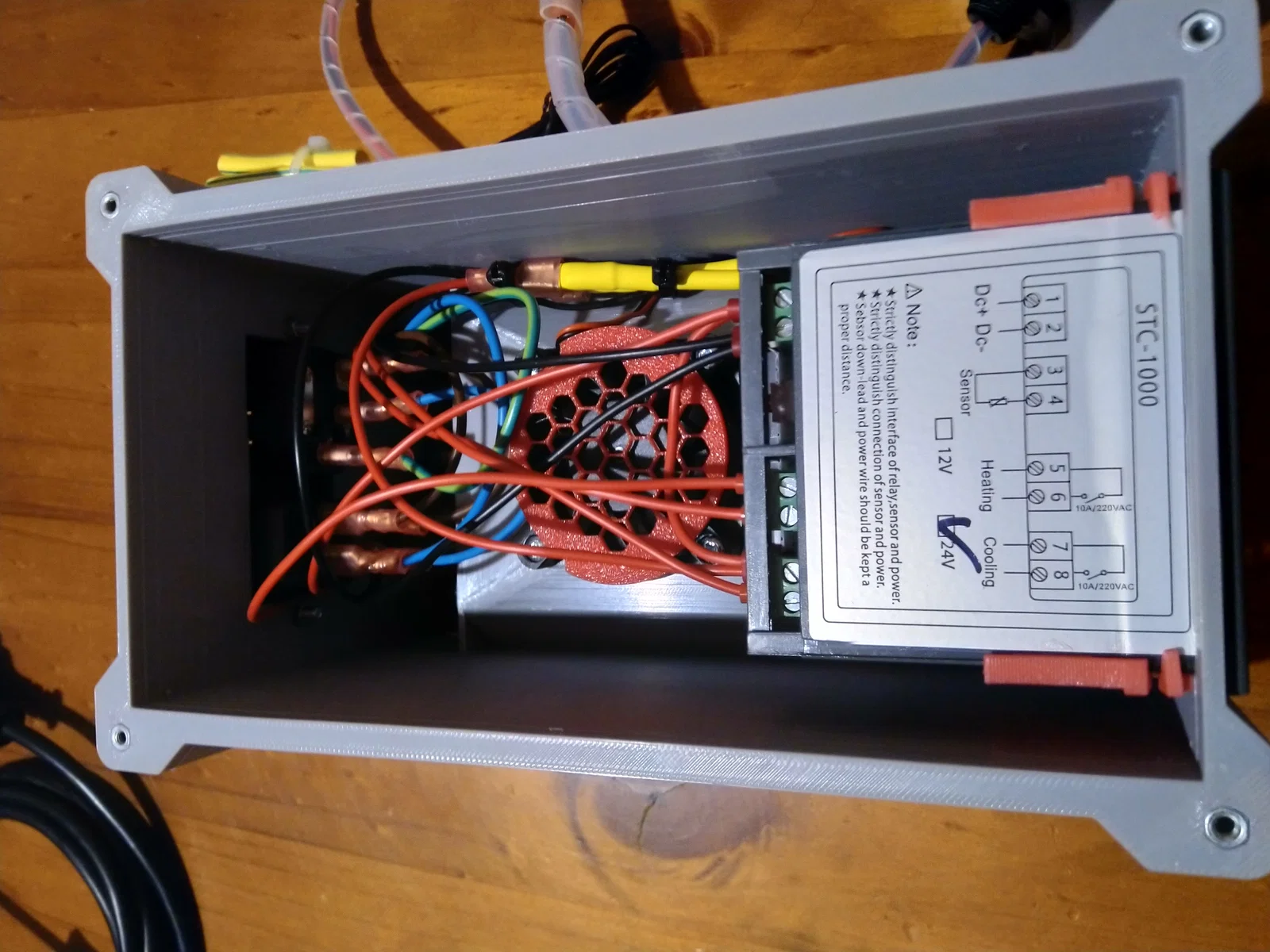

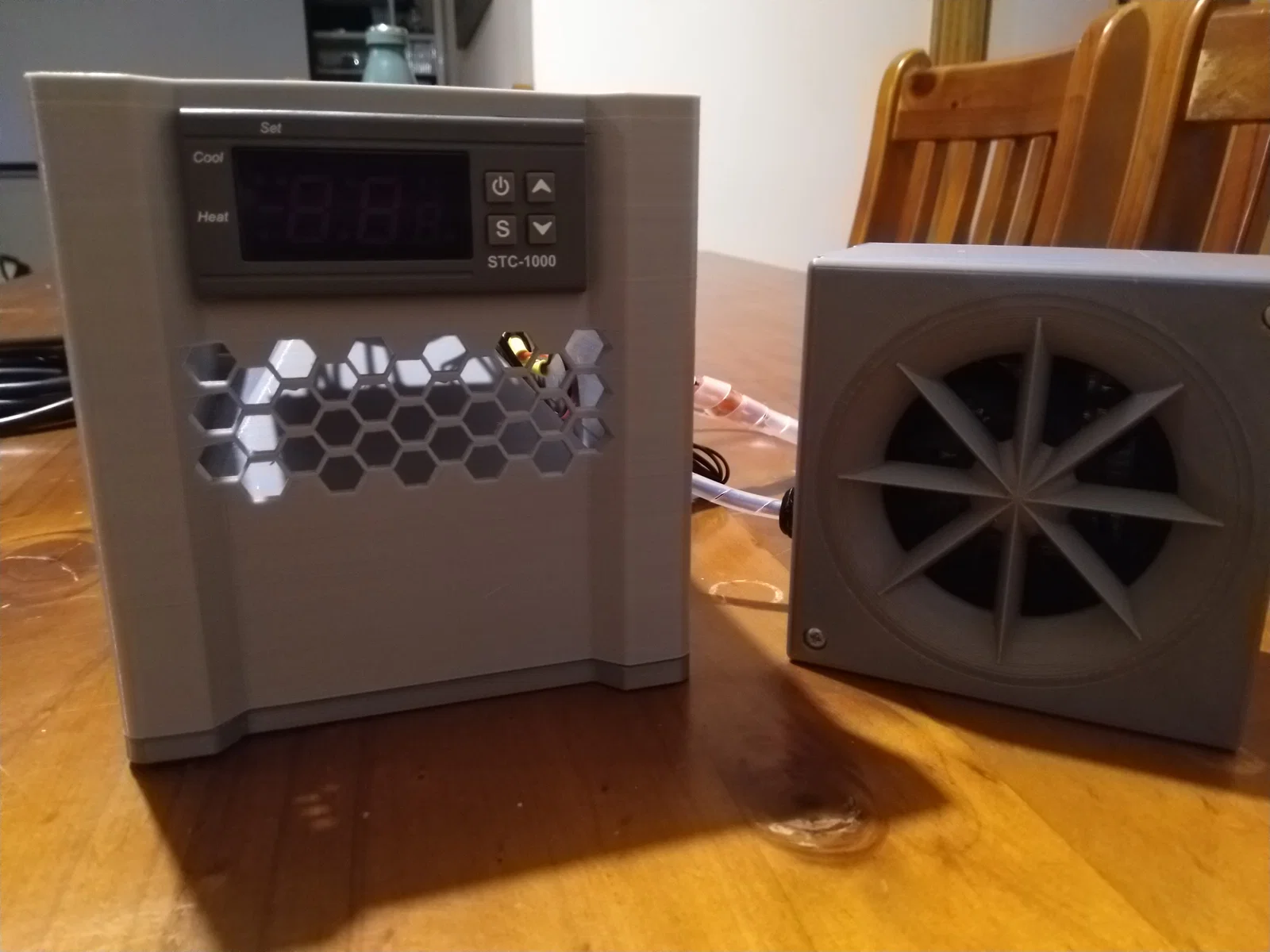

Bộ điều khiển nhiệt độ: STC-1000 (loại 12V, 24V hoặc 220V). Bạn có thể kết nối thêm rơ-le cho quạt tản nhiệt nếu cần, nhưng thường thì ứng dụng sưởi đơn thuần không cần tới. Cứ đấu dây quạt PTC và dây sưởi song song với nhau rồi nối vào rơ-le sưởi trên STC-1000 là xong. Mấy bộ điều khiển này dùng rất tốt mà giá lại rẻ.

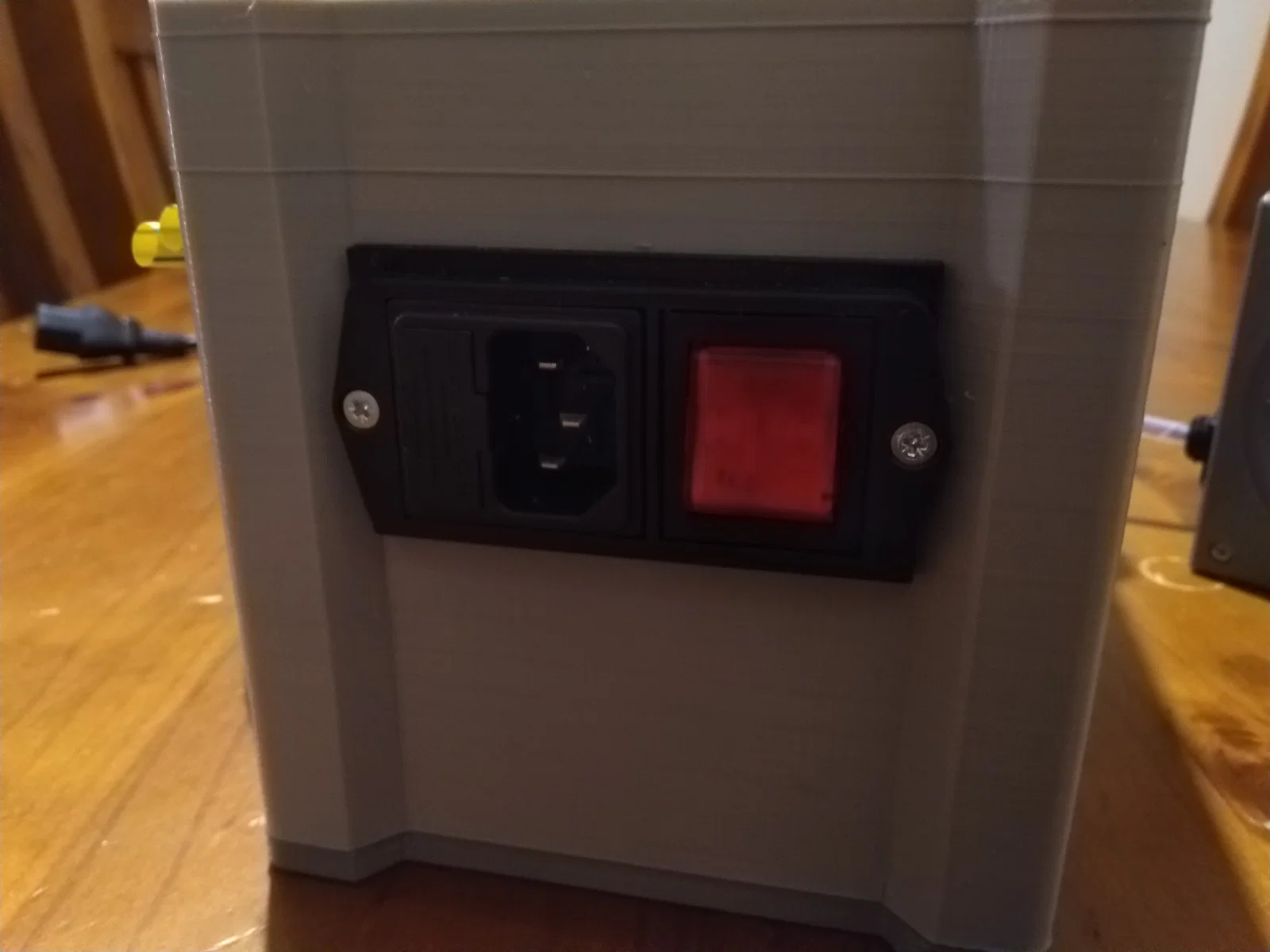

Công tắc nguồn có đèn báo kèm cầu chì: Bạn có thể dùng loại công tắc tích hợp ổ cắm IEC và cầu chì (như mẫu PP4003 của Jaycar), kích thước khoét lỗ khoảng 47 x 27.5mm, dùng cầu chì M205 250Vac tiêu chuẩn. Bản đầu tiên mình làm dùng công tắc hơi khác một chút, nên bạn cứ tùy chỉnh lỗ khoét theo loại công tắc mình có nhé.

Đã bao gồm cả file vỏ nhựa PETG cho bộ nguồn.

Bộ PTC heater 80Watt của mình có thể đạt nhiệt độ tối đa an toàn là 60 độ C, cực kỳ hoàn hảo cho máy in 3D, tủ sấy nhựa in, hoặc các ứng dụng ấp trứng.

Các file .STL đính kèm đã được mình cải tiến so với bản thử nghiệm đầu tiên, đặc biệt là phần vỏ bộ nguồn.

Hy vọng bạn sẽ có những giây phút tự tay lắp ráp dự án này vui vẻ như mình. Nhìn nó hoạt động hiệu quả và giúp chất lượng bản in tốt hơn thực sự rất sướng!
