Khung treo Playbill Broadway - Bản remix chắc chắn cho các hệ thống lưới lớn

Đây là mẫu khung ảnh 2 phần dạng snap-fit được thiết kế để treo các tờ chương trình kịch (playbill). Khung được đo đạc chuẩn theo kích thước của các tờ playbill Broadway tại New York, có tính đến các sai số nhỏ.

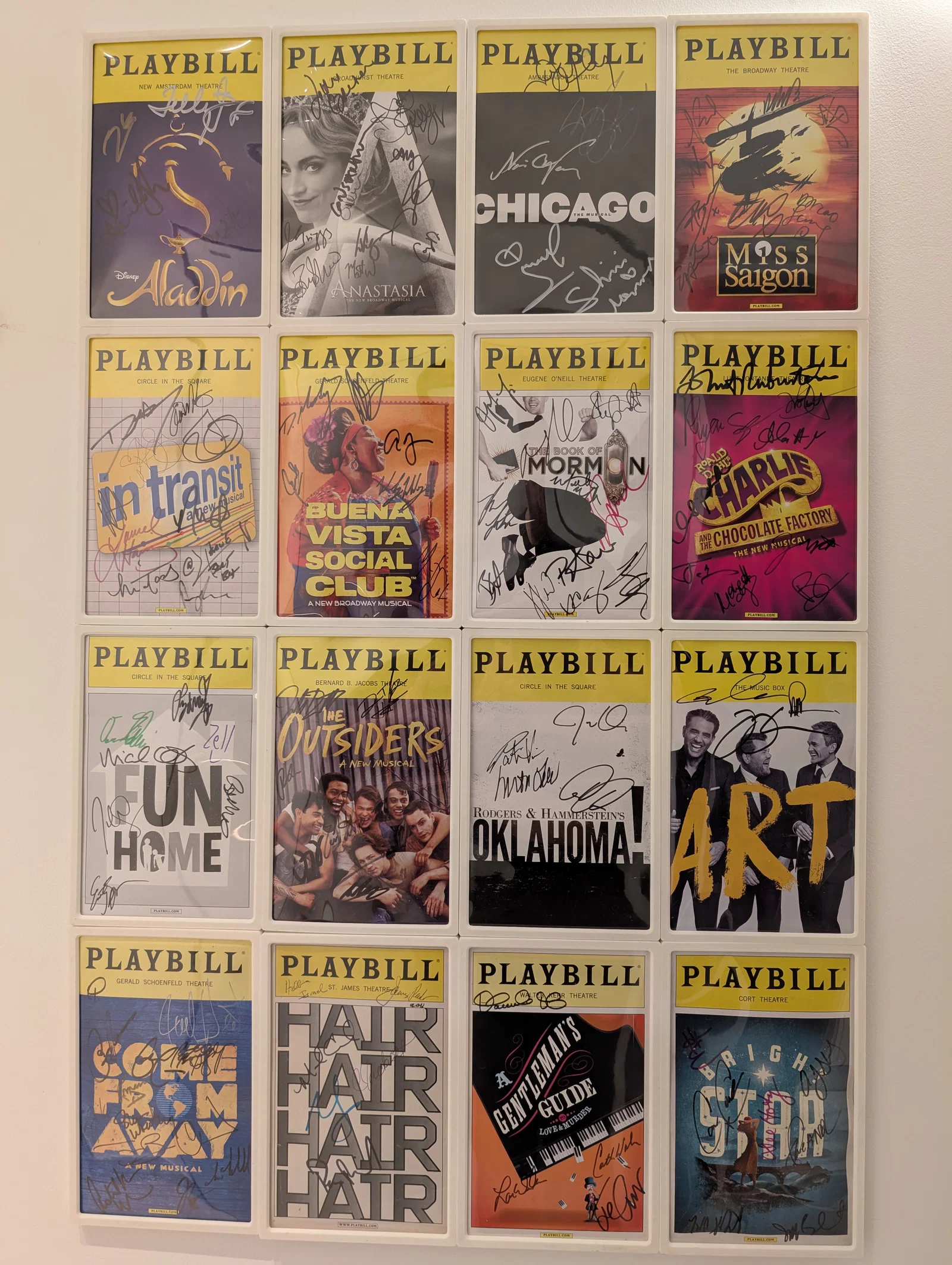

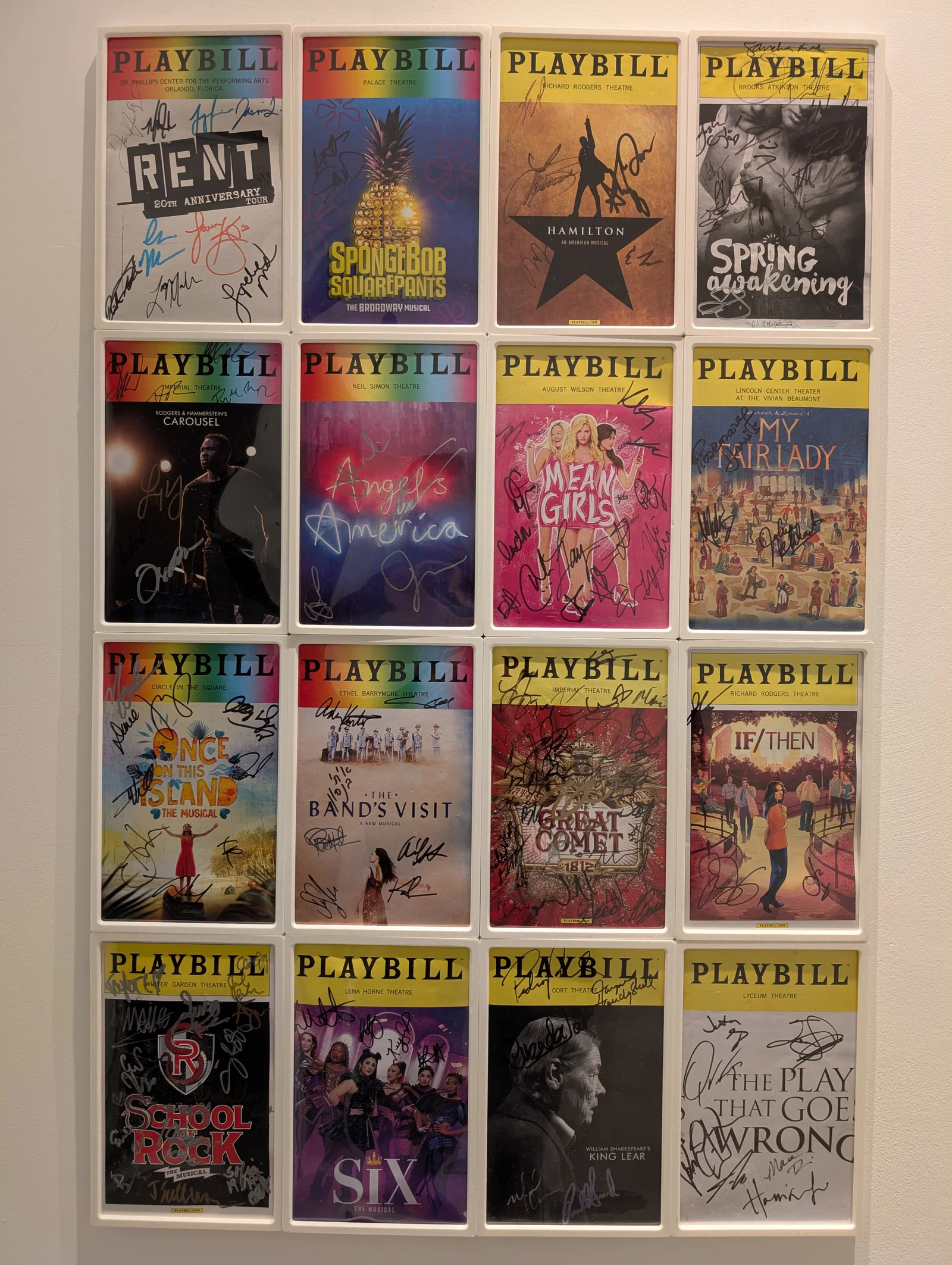

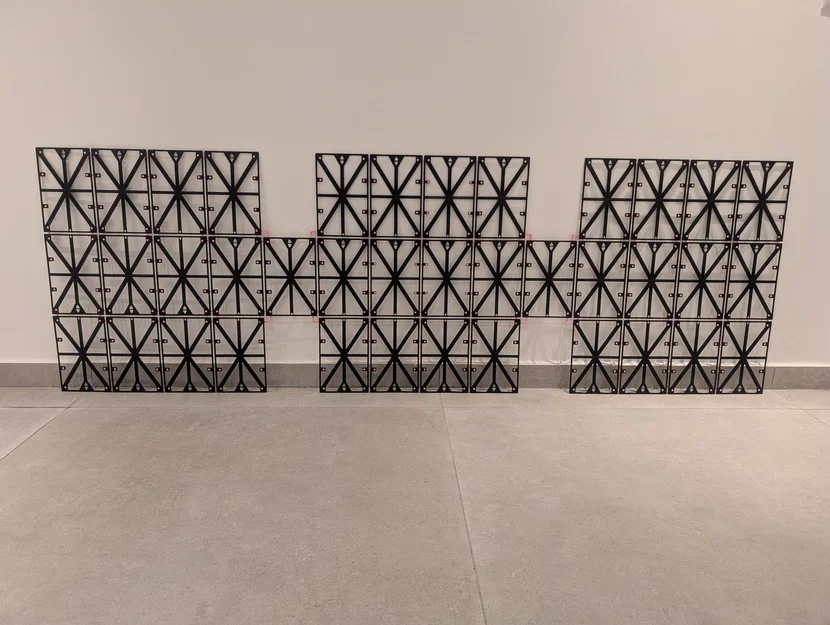

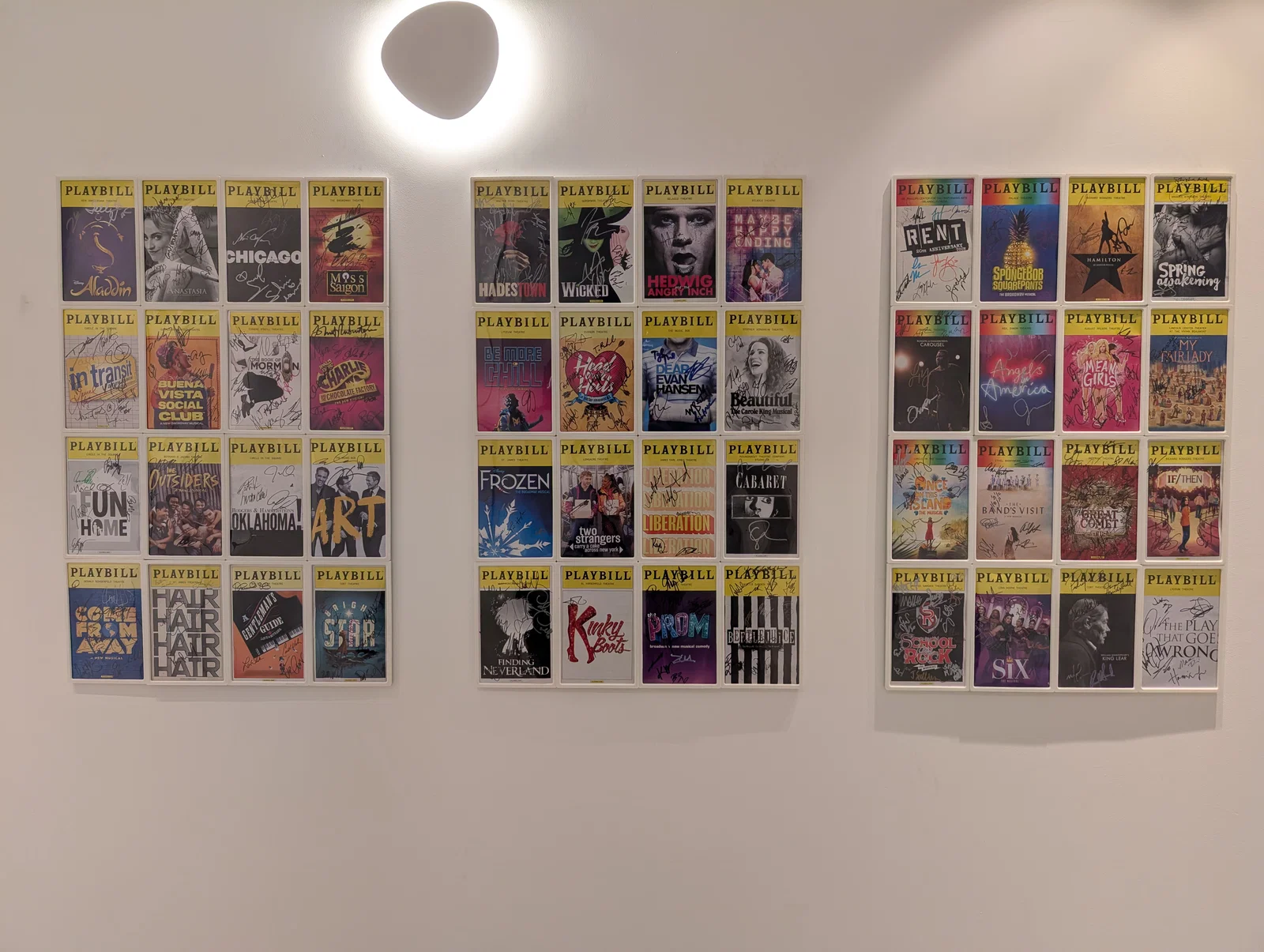

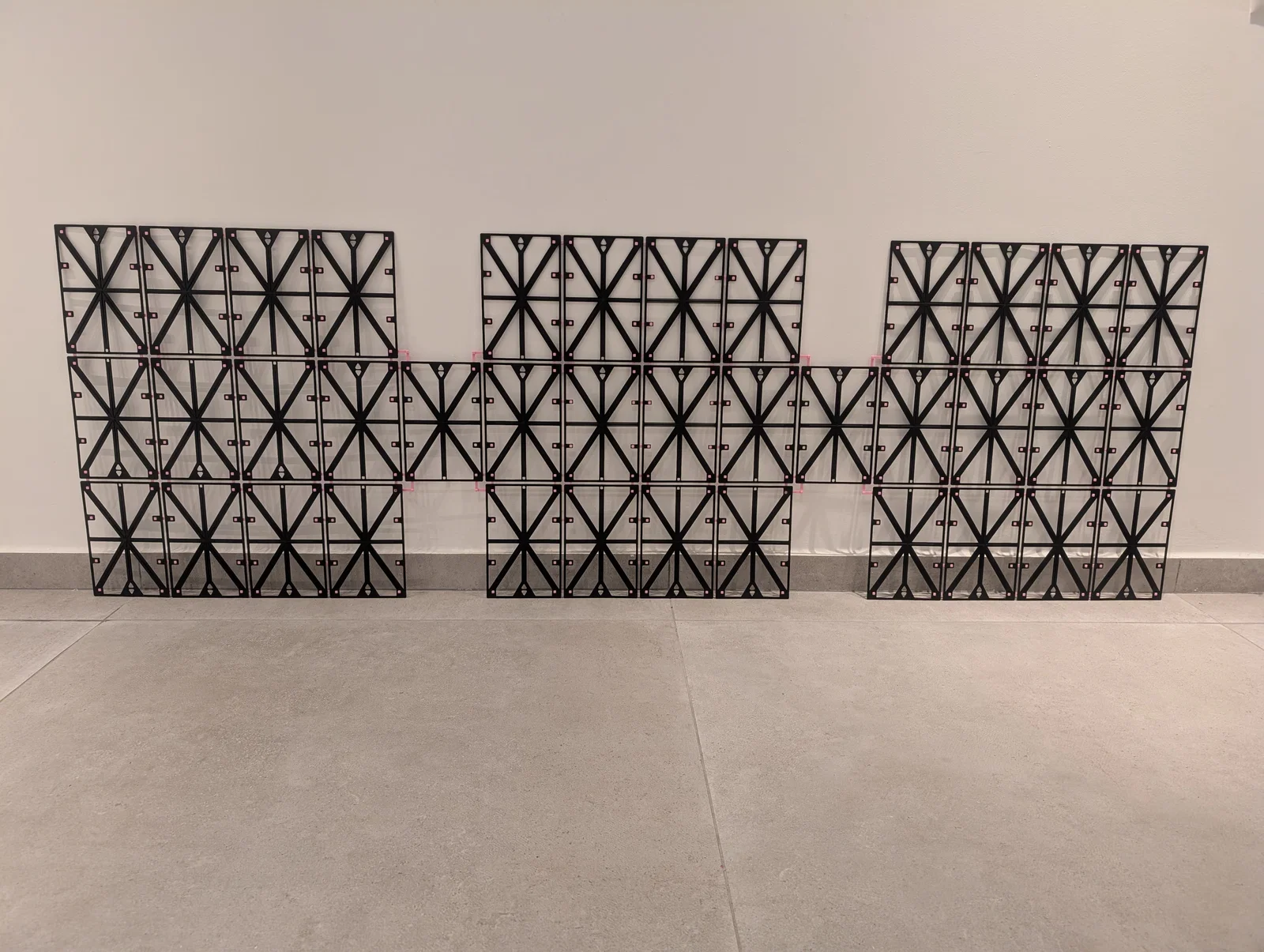

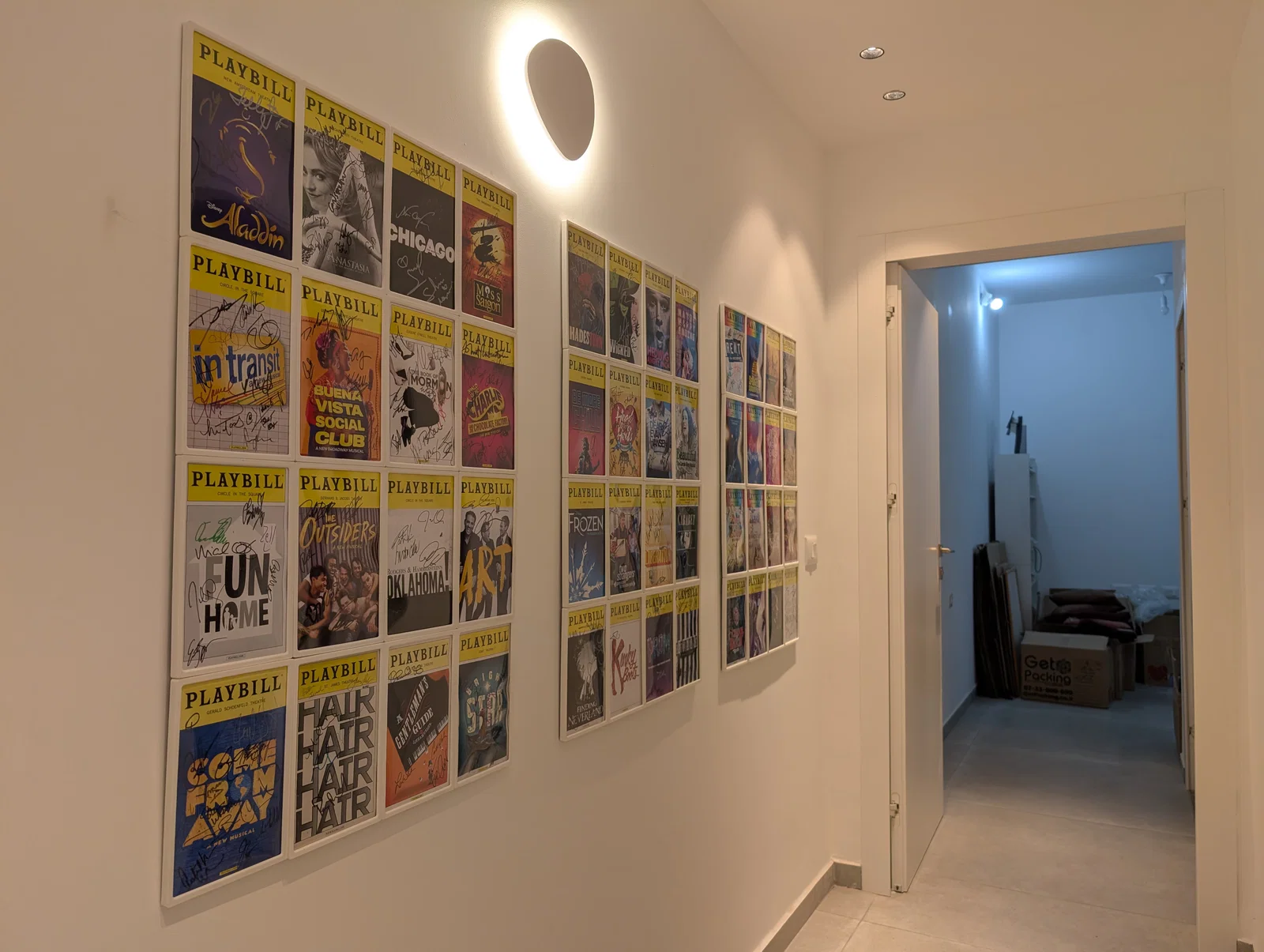

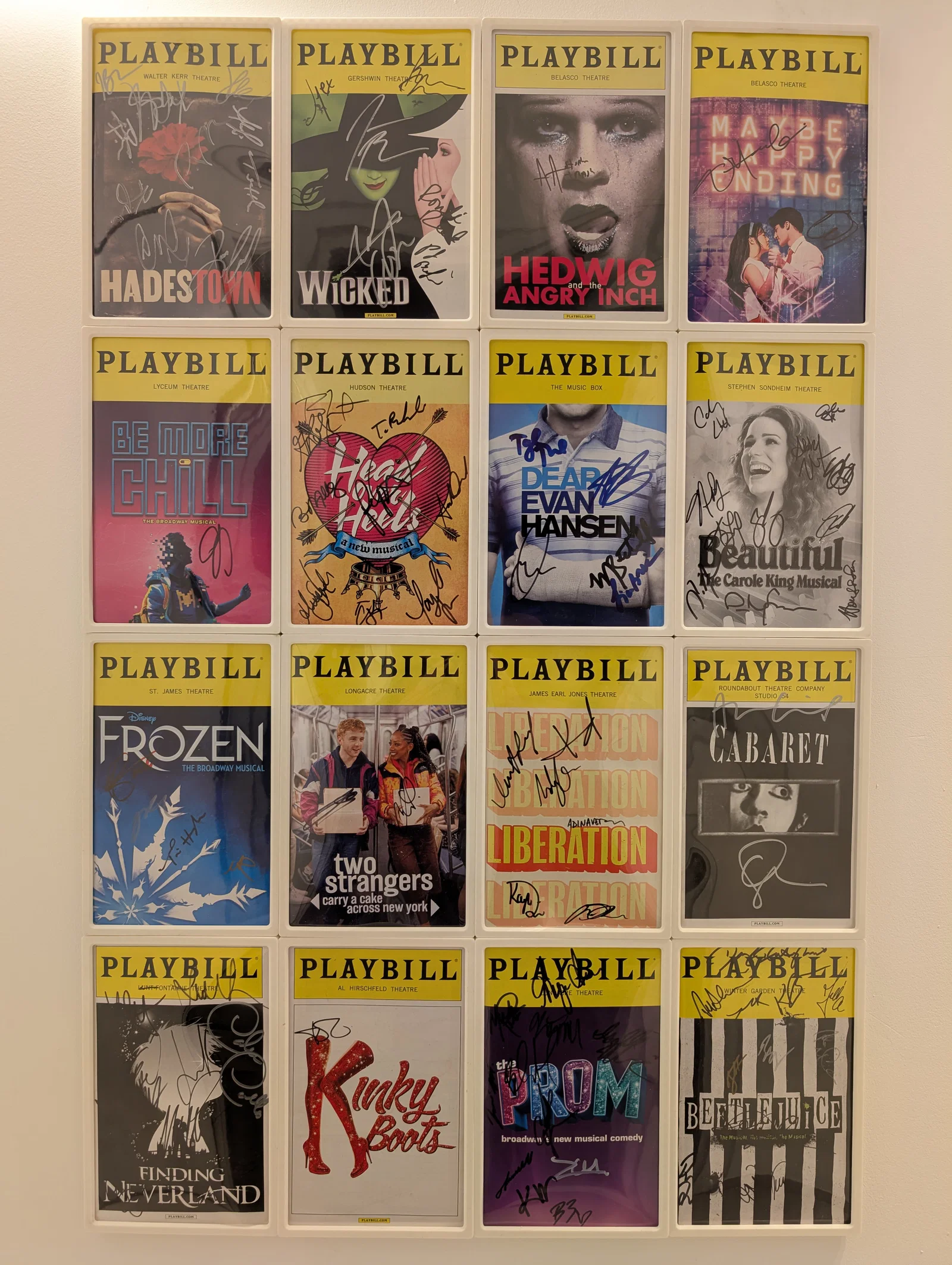

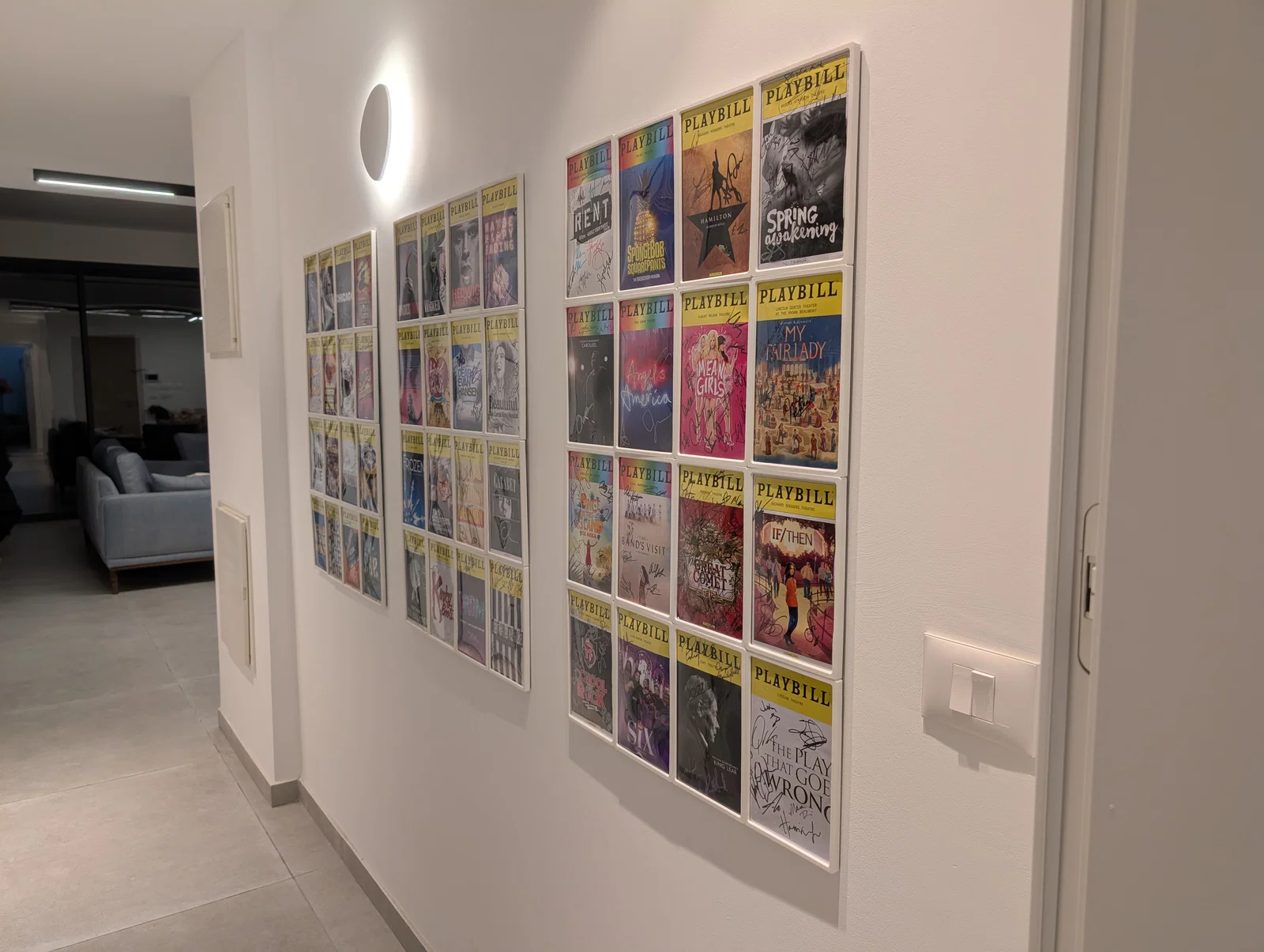

Phần tấm ốp lưng (backplate) được thiết kế và kiểm nghiệm để khớp hoàn hảo vào khung mà không cần chỉnh sửa kích thước. Trên tấm lưng có các lỗ để gắn khớp nối cạnh và khớp nối 4 chiều, giúp tạo thành một hệ thống lưới khung cực kỳ chắc chắn. Mình đã treo 3 cụm lưới 4x4 với khoảng cách ngang là 1 ô. Để căn chỉnh chính xác, mình đã lắp thử một lưới 14x4 để đánh dấu tất cả các lỗ khoan cùng một lúc trước khi treo lên tường.

Thiết kế này đã được in thử với 3 lớp vỏ (perimeter) và chiều cao lớp in 0.2mm, độ đặc (infill) không quá quan trọng, chỉ cần 10-15% là đủ.

Để lắp khung, đầu tiên bạn úp mặt trước của khung xuống. Đặt tờ playbill vào mặt sau (bạn có thể lót thêm một miếng nhựa PVC cắt vừa vặn để bảo vệ). Sau đó, ấn tấm ốp lưng vào vị trí cho đến khi nghe tiếng tách ở cả 3 điểm mỗi bên. Tấm lưng có 2 điểm treo (giống như thiết kế gốc). Mình chỉ dùng các điểm treo phía trên của các khung ở góc trên cùng. Chỉ cần hai con vít ở các góc là đủ để treo chắc chắn cả một cụm lưới 4x4 rồi.
