Giá đỡ điện thoại Pixel 9 chuyên dụng cho xe Enduro

📦 Tóm tắt mô hình — Giá đỡ điện thoại Enduro (Pixel 9)

Mục đích

Đây là loại giá đỡ ghi-đông siêu bền, chịu rung lắc tốt, được thiết kế chuyên dụng cho nhu cầu chạy xe địa hình (enduro). Thiết bị giữ chặt chiếc Pixel 9 nhờ một tấm đệm TPU linh hoạt và gắn vào ghi-đông bằng hệ thống kẹp tương thích tốt với các loại đệm ghi-đông mềm.

Lưu ý: Không lắp trực tiếp lên ghi-đông vì sẽ làm hỏng camera.

🧩 Các thành phần thiết kế

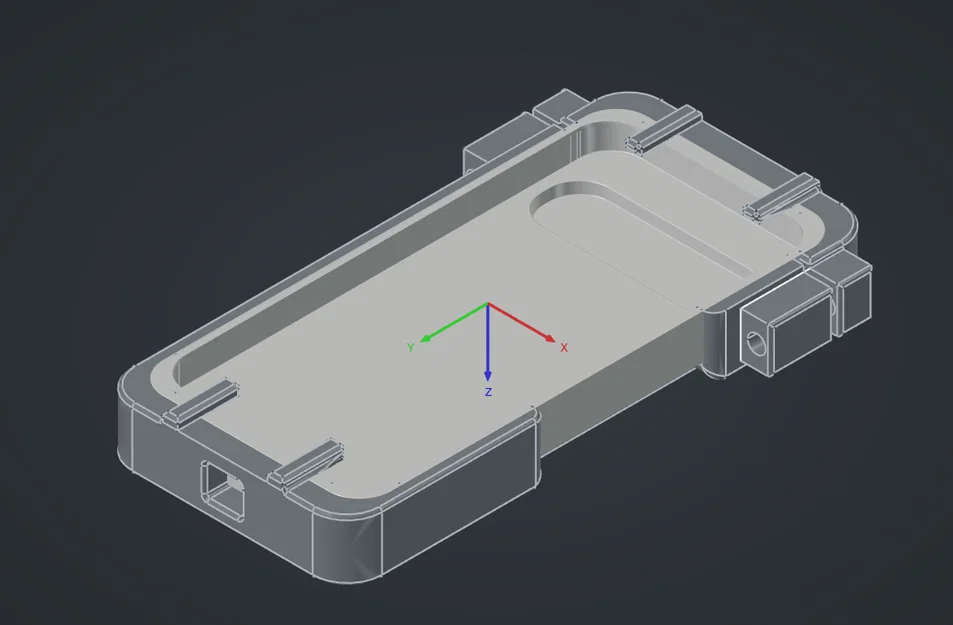

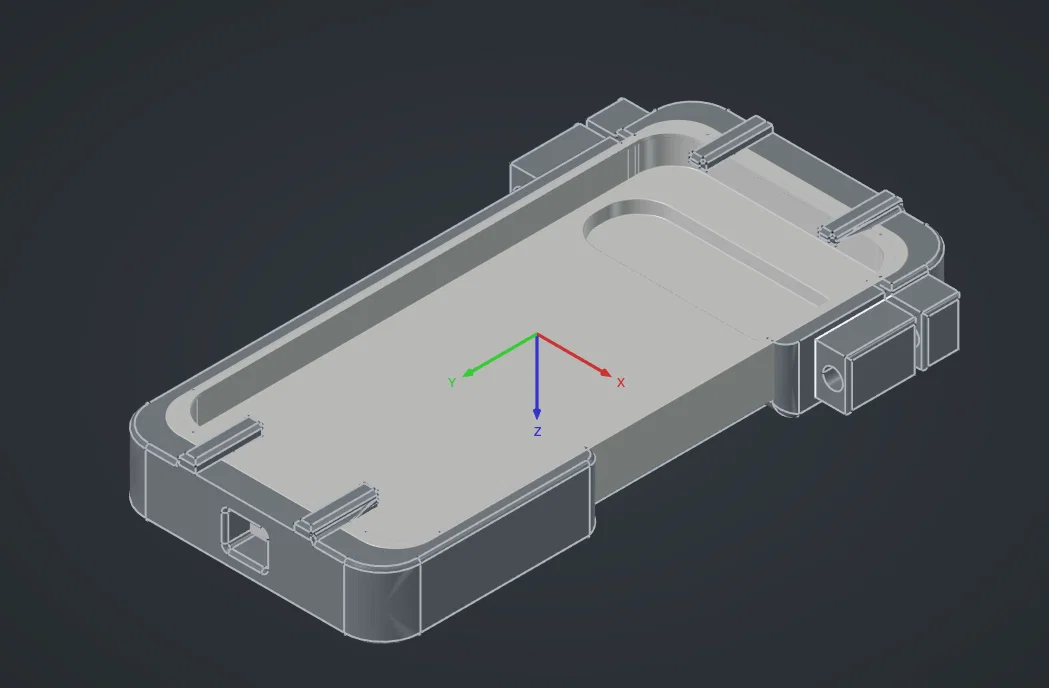

1. Tấm đệm TPU

• Chức năng: Giảm xóc + giữ cố định thiết bị

• Vật liệu: TPU (độ cứng Shore khuyến nghị: 90A–95A)

• Đặc điểm:

• Đường viền ôm khít với kiểu dáng của Pixel 9

• Gờ nổi xung quanh cạnh để tránh trượt máy

• Có khoét lỗ cho các nút bấm và cổng sạc

• Các vùng co giãn và lỗ để dễ dàng tháo lắp

• Mục đích thiết kế: Hấp thụ rung động tần số cao và va đập, bảo vệ thân máy điện thoại.

2. Kẹp giữ ghi-đông

• Chức năng: Gắn cụm giá đỡ vào ghi-đông, tương thích với đệm ghi-đông mềm

• Vật liệu: PETG hoặc ABS (tránh dùng PLA vì dễ biến dạng do nhiệt và mỏi vật liệu)

• Đặc điểm:

• Thiết kế dạng kẹp rời hoặc bao quanh

• Mặt trong được thiết kế để nén lên các miếng đệm ghi-đông bằng xốp/mềm

• Có kết cấu hoặc gân chống trượt bên trong kẹp

• Cơ chế bắt bu lông hoặc khóa gài

• Mục đích thiết kế: Giữ chắc chắn mà không gây hư hại cho ghi-đông hoặc làm xẹp đệm ghi-đông quá mức.

3. Giao diện giữa tấm đệm và kẹp

• Loại: Khớp cố định hoặc bán linh hoạt

• Tùy chọn:

• Kết nối bu lông cứng (ổn định hơn)

• Lớp đệm cách ly bằng TPU (giảm rung tốt hơn)

• Mục đích thiết kế: Cân bằng giữa độ cứng (để dễ nhìn màn hình) và khả năng giảm chấn (để bảo vệ máy).

⚙ Khuyến nghị in ấn

Tấm đệm TPU

• Đầu phun: 0.4 mm

• Chiều cao lớp in: 0.2 mm

• Vách (walls): 3–4 lớp

• Infill: 15–25% (dạng gyroid hoặc cubic)

• Tốc độ in: 20–40 mm/s

• Retraction: tối thiểu (để tránh bị kéo sợi)

Kẹp / Giá đỡ (PETG / ABS) + Đầu ốc

• Chiều cao lớp in: 0.2 mm

• Vách: 4–5 lớp (rất quan trọng để đảm bảo độ bền)

• Infill: 40–60% (dạng grid hoặc cubic)

• Hướng in:

• Trục kẹp song song với đường in → cải thiện độ bền kéo

• Support: chỉ dùng nếu cần thiết cho các phần nhô ra

🔧 Lắp ráp

• Lắp điện thoại vào tấm đệm TPU

• Gắn tấm đệm vào kẹp (sử dụng 4 bu lông M3)

• Gắn lên ghi-đông (có hoặc không có đệm ghi-đông). Lắp 8 miếng ren nhiệt M3 (heat-set inserts) vào kẹp: phân bổ giữa phần đế và nửa vòng ngoài. Cố định tấm giá đỡ vào ghi-đông bằng bu lông M3 xuyên qua các lỗ trên bảng gắn.

• Siết đều tay để tránh tập trung ứng suất bằng hai bu lông M5x50 và đai ốc, sử dụng đầu ốc để siết.

⚠ Lưu ý thiết kế

• Giảm rung: Lớp TPU là bắt buộc để sử dụng khi đi địa hình

• Khả năng chịu nhiệt: Tránh dùng PLA (dễ mềm đi khi phơi nắng)

• An toàn: Cân nhắc thêm phương án giữ phụ (dây chun hoặc dây đeo an toàn)

• Dung sai: Để lại khoảng hở ~0.5–1 mm cho độ co giãn của TPU và độ dày của ốp điện thoại.

✅ Ưu điểm chính

• Chống va đập tốt (TPU hấp thụ chấn động)

• Tương thích với đệm ghi-đông mềm

• Nhẹ và dễ sửa chữa nhanh tại hiện trường

• Thiết kế vừa vặn cho Pixel 9

📁 Cấu trúc tệp gợi ý

• pixel9_bumper_tpu.stl

• handlebar_clamp_petg.stl

• mount_interface.stl

• pixel6_nut_head_petg.stl

• assembly_notes.md
