EdgeCase - Hệ thống lọc HEPA và than hoạt tính tuần hoàn cho Core One

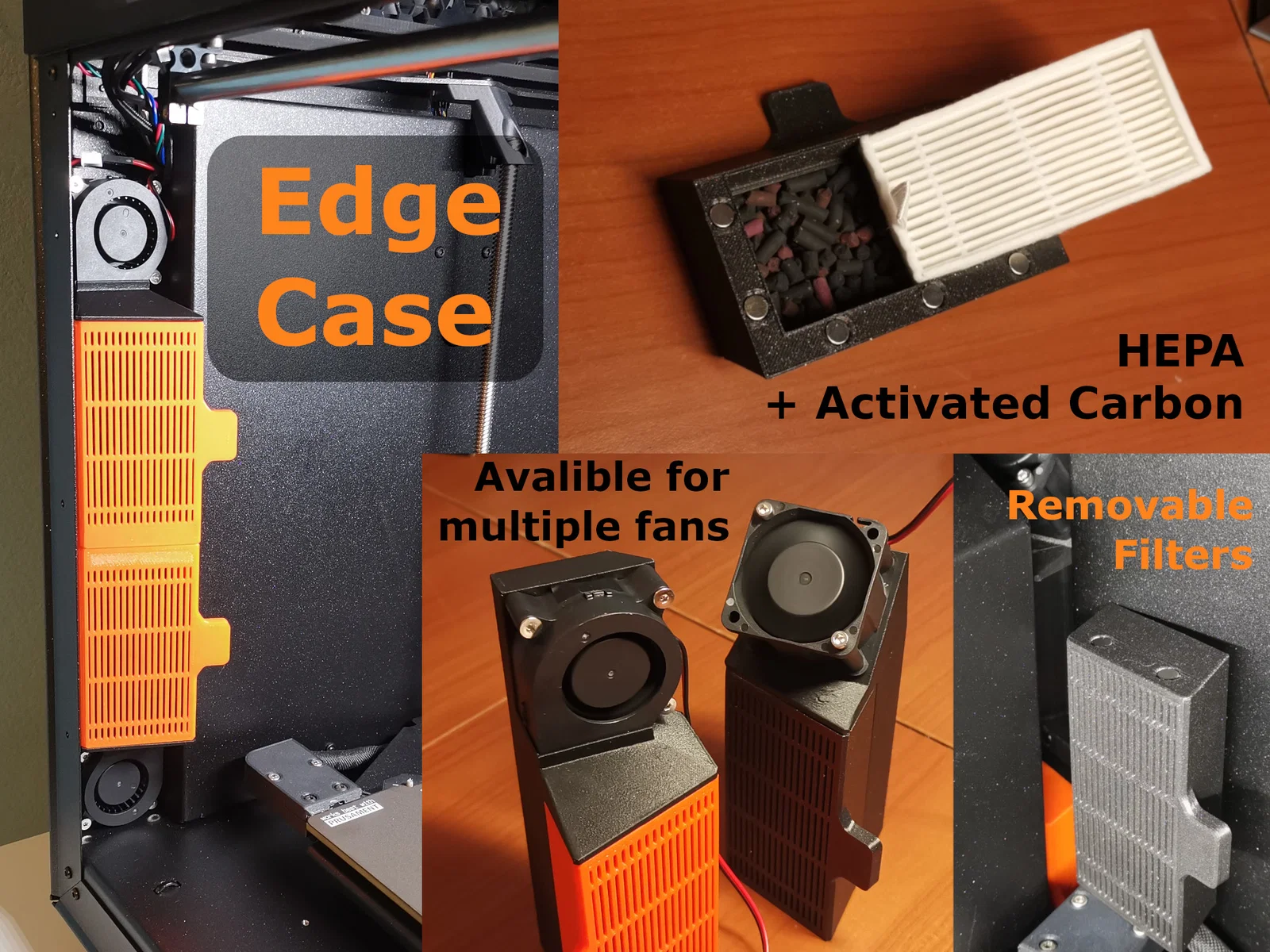

Dự án này giúp nâng cấp máy in Core One của bạn bằng hệ thống lọc HEPA và than hoạt tính tuần hoàn bên trong. Bạn có thể lắp đặt dễ dàng mà không cần phải can thiệp sâu vào kết cấu máy, vì bộ lọc được thiết kế để nằm gọn trong góc phía sau bên trái và gắn trực tiếp vào các chốt nylon có sẵn.

Bạn có thể linh hoạt sử dụng quạt 4028 axial hoặc quạt 4020 blower, thậm chí dùng mỗi loại một cái nếu bạn đã có sẵn. Bộ lọc HEPA nên là loại được liên kết bên dưới hoặc loại có kích thước tương đương. Hãy đảm bảo dùng than hoạt tính chuyên dụng cho máy in 3D. Để yên tâm nhất, mình khuyên bạn nên dùng loại của đội ngũ Nevermore.

Tính năng

• Lọc không khí trong buồng in mà không cần xả khí ra ngoài. Rất tốt để duy trì nhiệt độ buồng in cao.
• Lắp đặt bằng chốt nylon zin của máy mà không cần chỉnh sửa khung. Không cần khoan đục hay thay đổi vĩnh viễn.

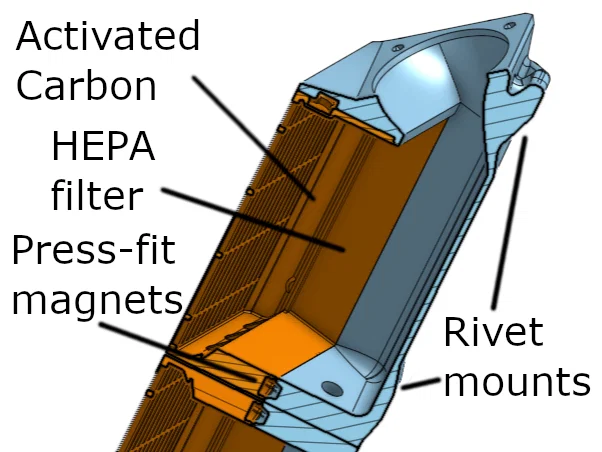

• Cả bộ lọc HEPA và hạt than đều nằm trong các khay lọc gắn bằng nam châm, rất dễ tháo lắp. Bạn chỉ cần tháo tấm ốp hông khi lắp khung đế lần đầu, sau này thay lọc rất tiện.
• In không cần support.
• Không ảnh hưởng đến quạt/bộ lọc zin của máy, nên hiệu suất làm mát buồng in vẫn được đảm bảo. EdgeCase có thể dùng kèm hoặc thay thế hệ thống lọc cao cấp.

Hướng dẫn in

• Nên dùng nhựa chịu nhiệt, ít nhất là cho phần đế. Mình đã dùng ABS-CF (giá rẻ mà chịu nhiệt tốt) cho đế và Prusament PETG cho các khay lọc. PETG có thể dùng cho toàn bộ nhưng mình chưa test thử. Đáng tiếc là mình đã hết màu cam Prusa cho phiên bản cuối cùng này :(
• Các model đã được xoay sẵn hướng in tối ưu, bạn có thể in ngay mà không cần support.
• Mọi kích thước đều tối ưu cho đầu phun 0.4mm, với độ dày thành được tính toán chính xác để đảm bảo số lớp bao phủ (perimeters). Dùng đầu phun lớn hơn có thể làm giảm độ bền, xuất hiện đường seam lạ hoặc bị hở lỗ. Đừng coi thường không gian hẹp mà mình đã tính toán kỹ để thực hiện thiết kế này!

Danh sách vật liệu (BOM)

• Bộ lọc HEPA: kích thước 8cm x 4cm x 1.5cm, ví dụ như loại này: (Link Aliexpress)
• Quạt: dùng quạt 4020 radial blower hoặc quạt axial 4028/4020. Mình đã test loại quạt radial 24V 4020 này: (Link Aliexpress) và quạt axial 24V 4028 này: (Link Aliexpress). Hiệu năng khá tương đồng, quạt 4028 mạnh hơn một chút còn 4020 radial êm hơn, tùy bạn ưu tiên cái nào.
• Than hoạt tính: phải là loại không chứa axit để tránh làm hỏng máy in. Loại của Nevermore là lựa chọn tin cậy: (Link đại lý Nevermore)
• Nam châm gắn khay lọc: kích thước 6x2mm (cần 28 viên). Khuyên dùng loại này: (Link Aliexpress)
• Ốc M3 để bắt quạt vào đế:
  • 2 quạt 4028: cần 8 ốc M3x35mm
  • 2 quạt 4020: cần 3 ốc M3x20mm và 3 ốc M3x15mm
• 1 ốc M3 (loại nào cũng được) dài từ 15mm trở lên để nối hai nửa đế.
• 2 ốc M3x6 đầu chìm (countersunk): (Link Amazon)
• Dây điện để nối quạt với nguồn.
• Tùy chọn: Bo mạch Prusa GPIO hackerboard.

Hướng dẫn đi dây

1. Đơn giản nhất: dùng quạt 2 dây 24V DC nối trực tiếp vào nguồn máy in. Quạt sẽ chạy ngay khi bật máy.

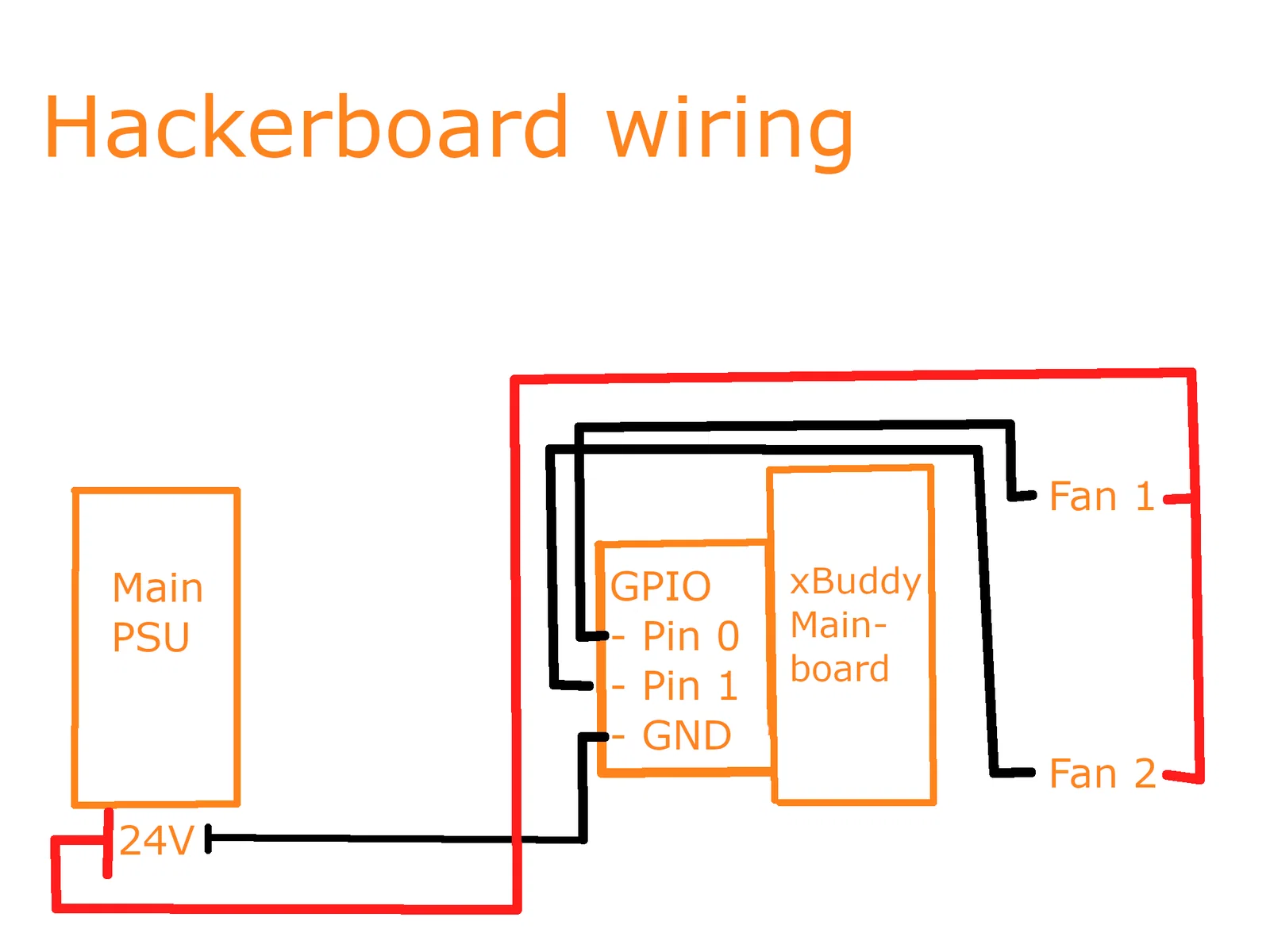

2. Kiểm soát tốt hơn: dùng bo mạch Prusa GPIO hackerboard làm relay để bật/tắt quạt bằng G-code khi in.

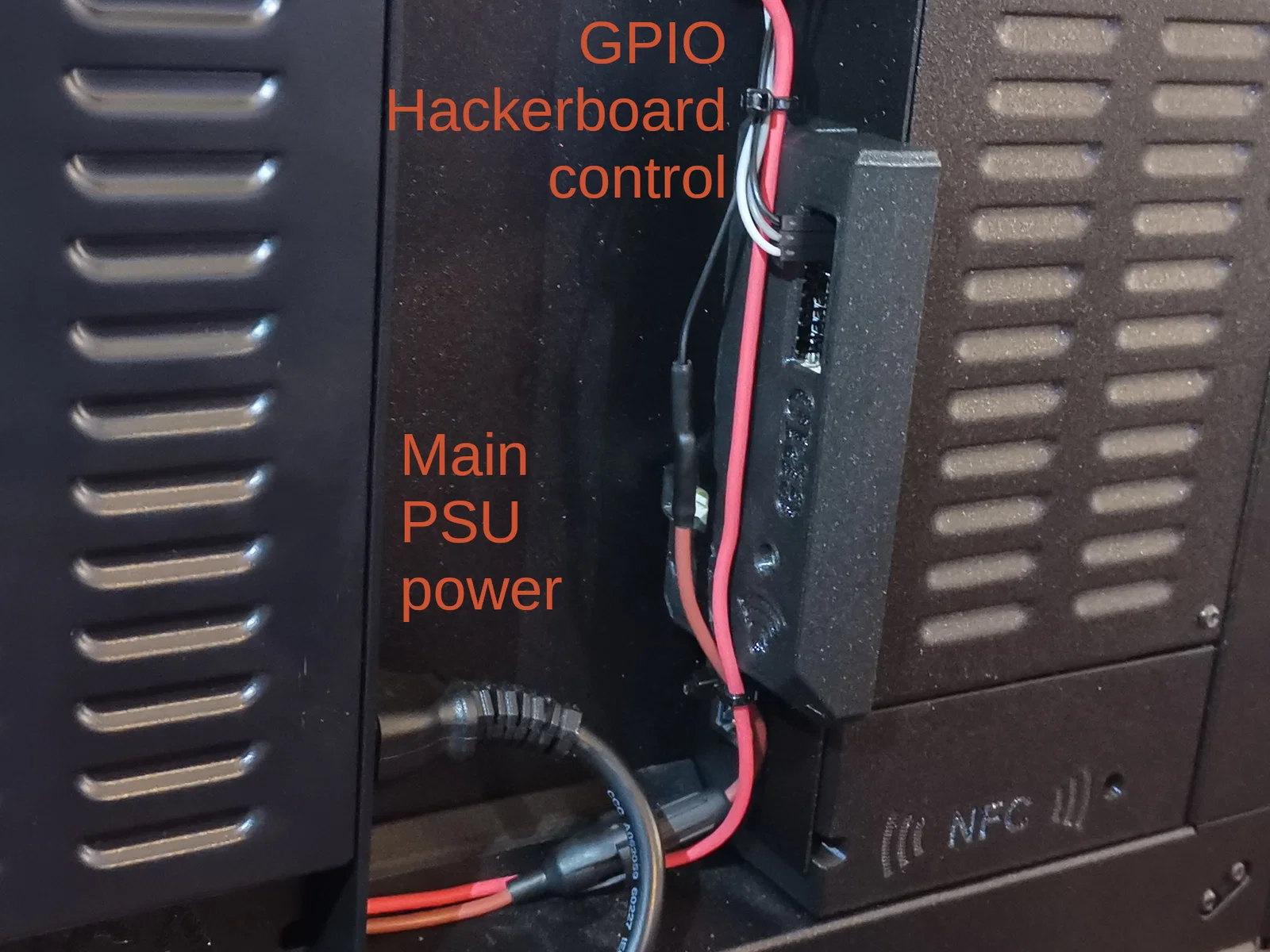

   • Nơi chứa hackerboard: cạnh mô-đun wifi, dùng bản remix này:
   • Thêm mã G-code vào start/end gcode trong PrusaSlicer (xem chi tiết ở bản gốc).
3. Dùng quạt PWM 4 dây 24V DC: có thể điều khiển trực tiếp qua board xBuddy (cần nghiên cứu kỹ nếu muốn dùng cổng Fan3).

Hướng dẫn lắp đặt

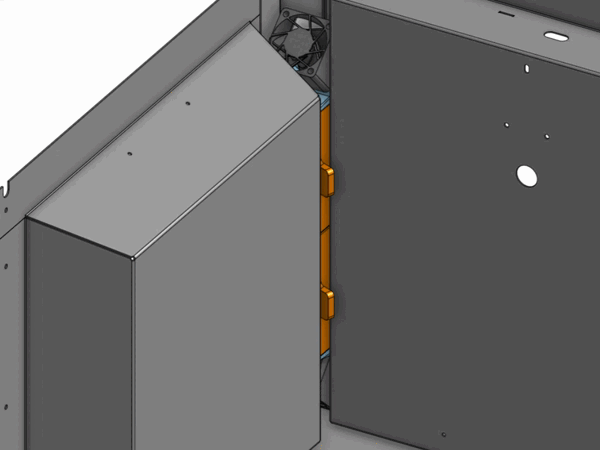

1. Tháo tấm ốp hông bằng cách rút chốt nylon. Giữ lại các chốt vì chúng có thể tái sử dụng.
2. Tháo nắp che dây phía sau để đi dây.
3. Thay thế ốc zin của hộp xBuddy bằng ốc đầu chìm M3x6 để tiết kiệm không gian:
4. Nhấn nam châm 6x2 vào các rãnh. Nên dùng một công cụ nhỏ như đũa để ấn vào vì nam châm khá khít.
5. Bắt vít quạt vào các bộ đế.
6. Nối hai bộ đế bằng ốc M3.
7. Đặt đế vào vị trí lỗ chốt ở khung sau máy in, chú ý không làm kẹp dây.
8. Gắn lại chốt nylon để cố định đế vào máy.
9. Đi dây ra ngoài cùng với các linh kiện điện tử khác.
10. Hoàn thiện việc đấu dây vào nguồn/hackerboard.
11. Lắp lại nắp che dây và tấm ốp hông.
12. Tận hưởng thành quả!

Lưu ý: Nếu dùng như giải pháp lọc độc lập, hãy đảm bảo buồng in được kín nhất có thể.
