Khớp nối chữ T (Tee) cho ống PVC EMT 1/2" - Kiểu kết nối trượt

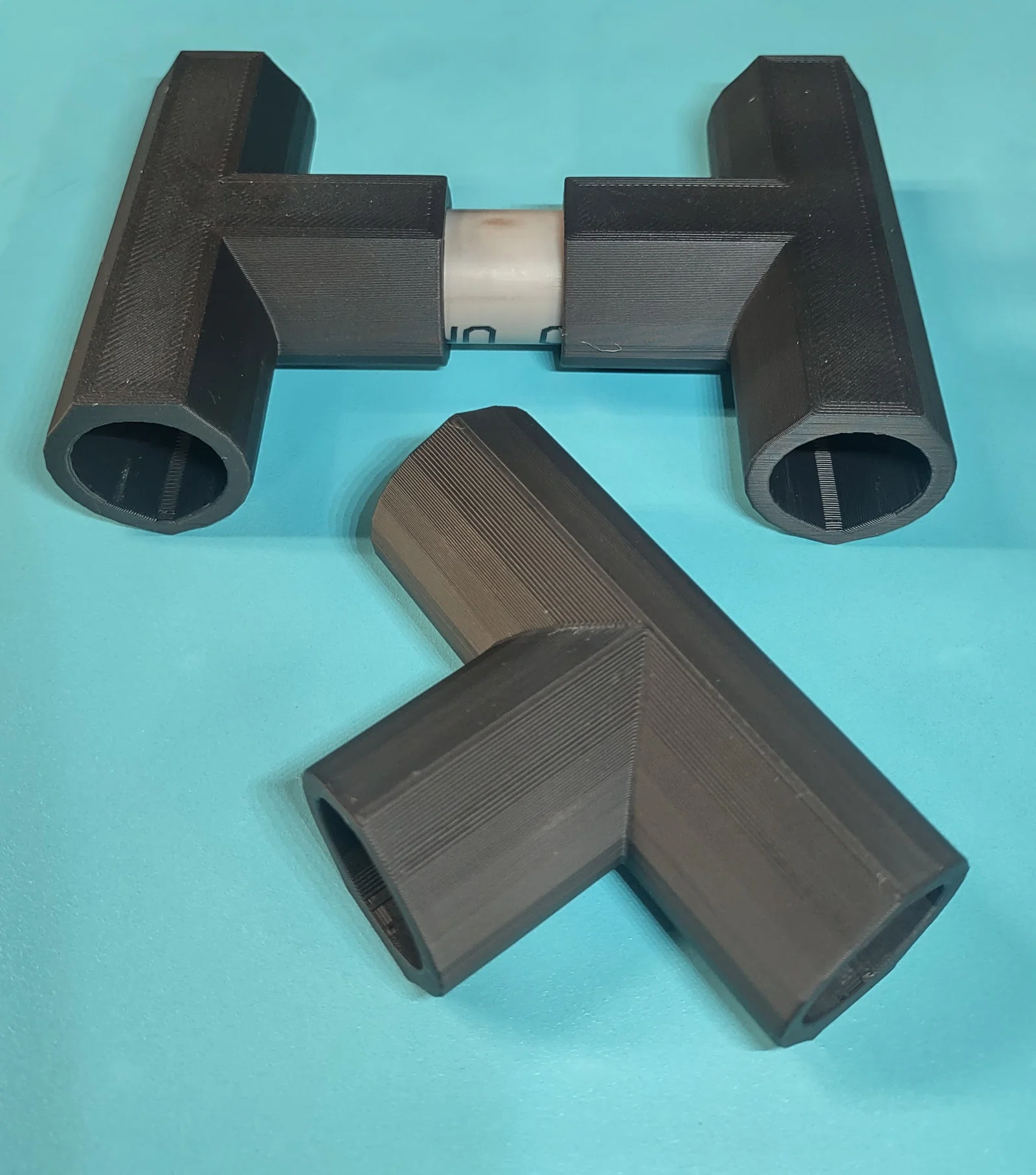

Tôi cần tạo ra thứ gì đó để dẫn trực tiếp sợi TPU cho vài dự án đang chờ hoàn thiện. Sẵn có ống PVC EMT từ dự án trước, tôi đã remixed lại phần cùi chỏ (elbow) từng dùng cho các góc và tạo ra khớp nối chữ T (tee) làm đường dẫn cho đoạn ống 2 đầu.

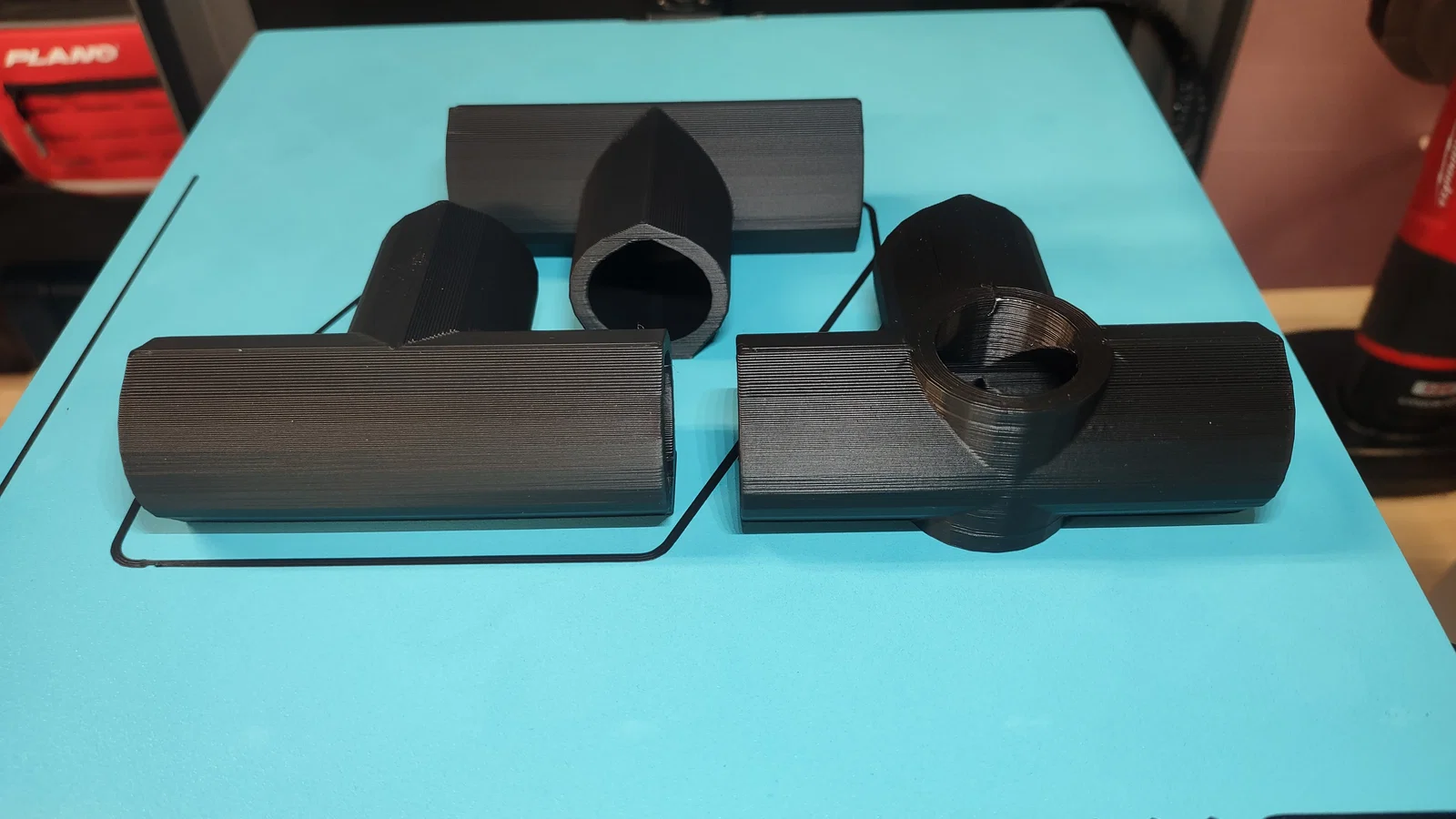

Phần mặt phẳng in trên bàn nhiệt tạo thành đế hoàn hảo để dựng giàn khung, hướng lắp đặt các khớp nối này được thể hiện trong ảnh trên. Tôi đã loại bỏ lỗ hổng ở phần cùi chỏ và làm kín toàn bộ khớp nối để tránh bụi bẩn. Nếu bạn cần lỗ hổng đó cho kiểu khớp 4 hướng, tác giả của mẫu gốc mà tôi sử dụng có một mẫu hoạt động rất tốt.

Thiết kế này dành cho ống 1/2". Tôi không có kích thước ống nào khác cần loại khớp này, nhưng tôi nghĩ bạn có thể scale thoải mái. Nếu nhớ ra, tôi sẽ cập nhật thêm ảnh của cái giàn khung mà tôi đã lắp ráp.

Chúc các bạn thành công!
