VESA Spacer / Adapter (v2) – Giải pháp thông gió cho RIGOL DHO800/DHO900

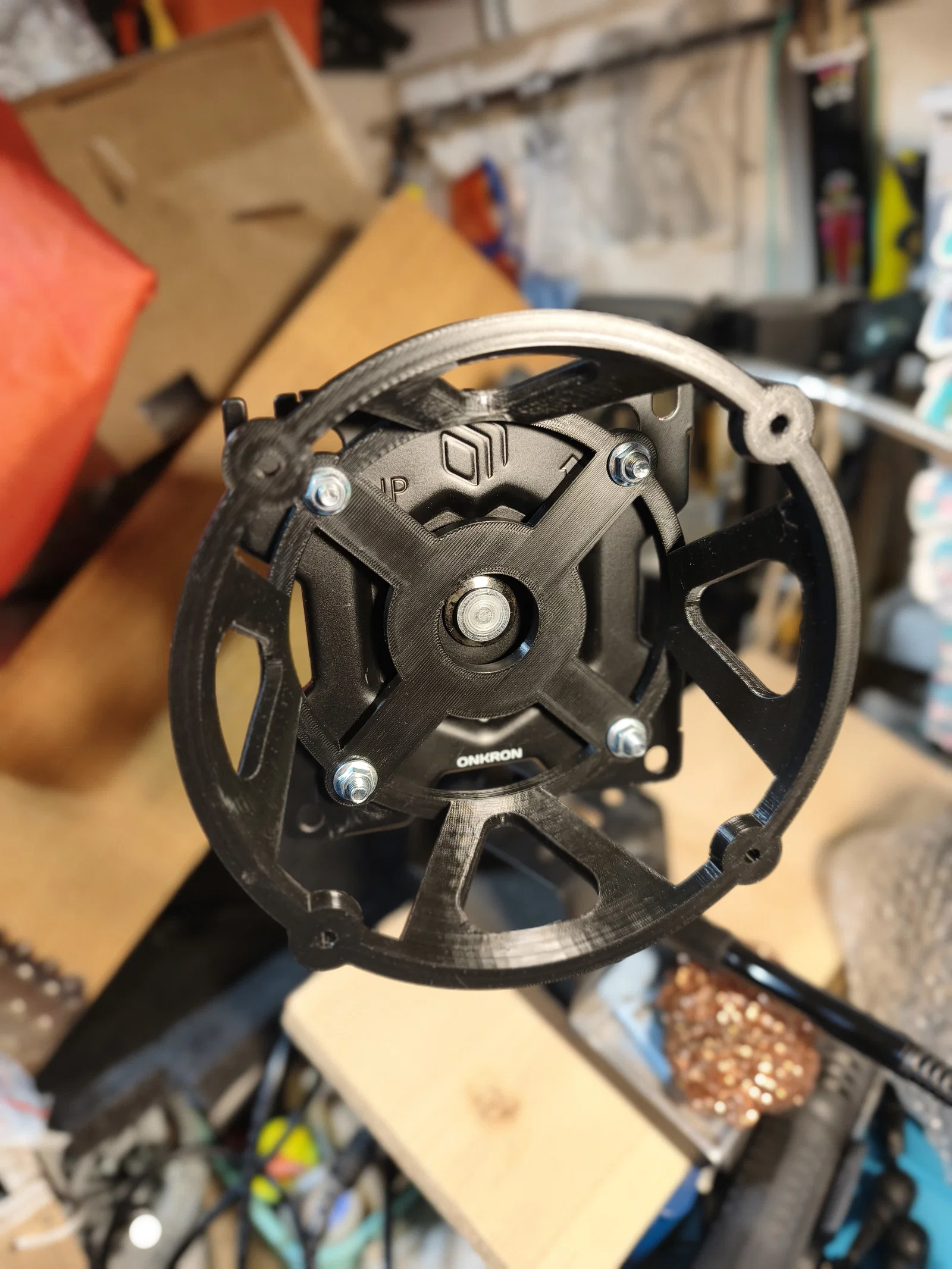

Mẫu này là một đế đệm/bộ chuyển đổi VESA được thiết kế để đặt giữa máy hiện sóng (oscilloscope) và tấm gắn VESA. Đây là phiên bản cải tiến của mẫu này. Cả hai mẫu đều có cùng chuẩn gắn VESA75->VESA100 và trông khá giống nhau, nhưng tôi đã cố gắng thiết kế thêm không gian trống cho mẫu này.

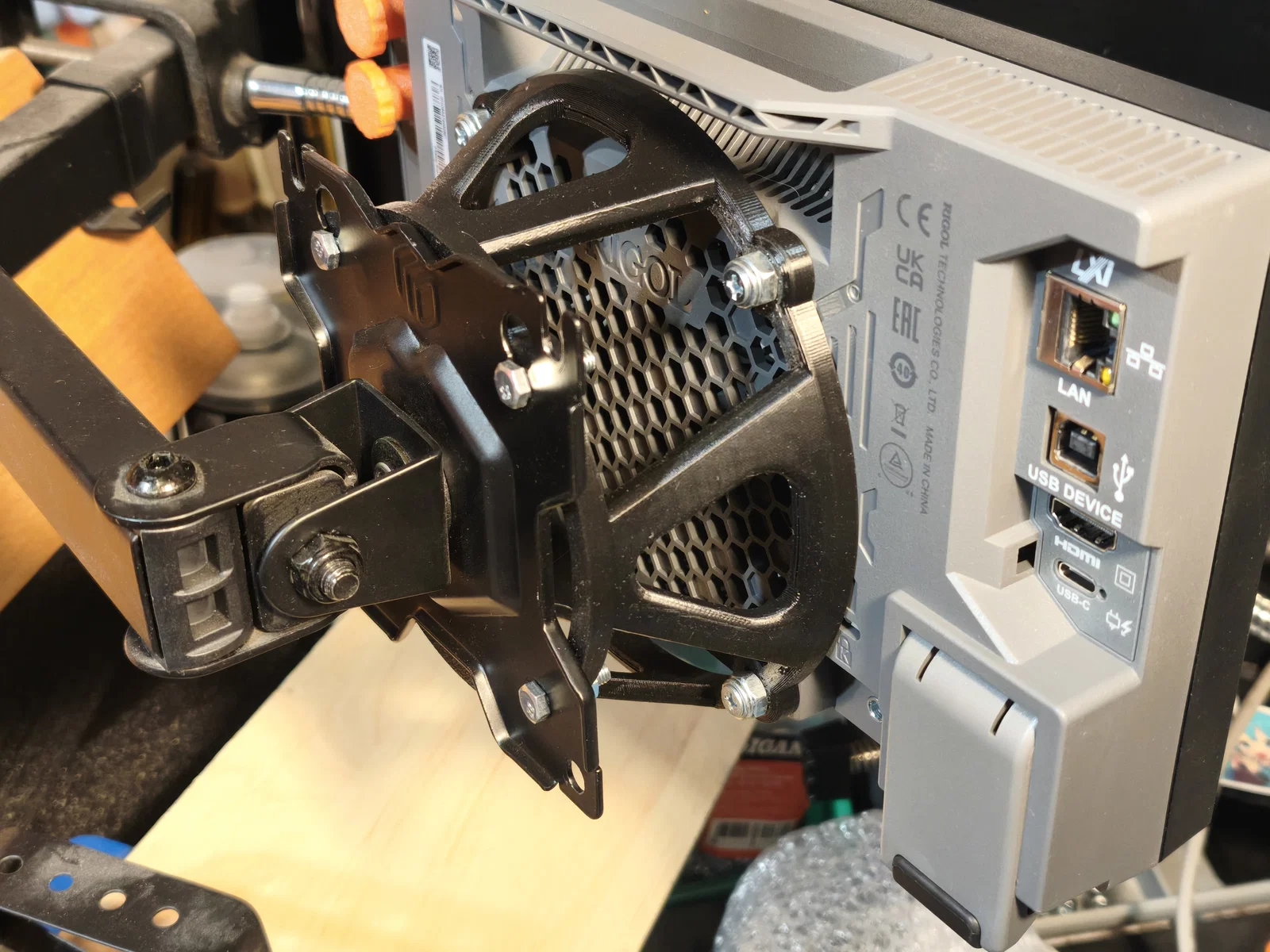

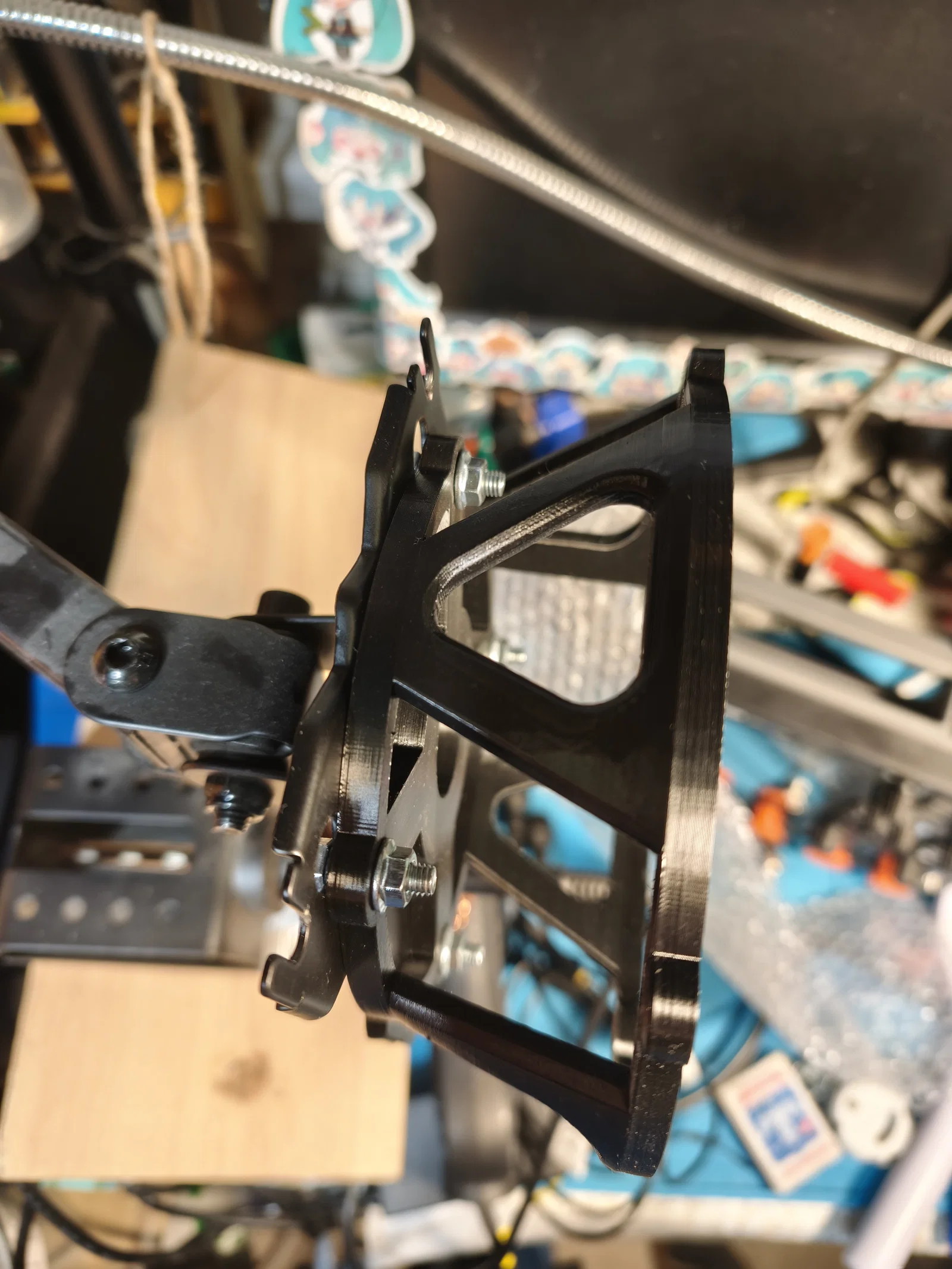

Mục đích chính của đế đệm là để khôi phục luồng khí lưu thông quanh khu vực thông gió phía sau và quạt, vì khi gắn trực tiếp thiết bị vào tấm VESA, luồng khí này có thể bị chặn một phần hoặc toàn bộ. Tôi đã sử dụng phiên bản của mình trên RIGOL DHO924S, còn tác giả của mẫu gốc đã thiết kế riêng cho RIGOL DHO814. Có vẻ như dòng DHO900 cũng gặp vấn đề về luồng khí giống như dòng DHO800.

Lưu ý khi in

• Được thiết kế như một đế đệm chịu lực; thiết lập in nên ưu tiên độ bền và độ chính xác kích thước (ví dụ: tôi đã dùng 6 tường (wall loops) và 6 lớp vỏ trên/dưới với 15% độ phủ infill).
• Kích thước hiện tại phù hợp với các máy in nhỏ nhất như Sovol Zero (bàn in 150x150mm).
• Tôi đã in mẫu bằng nhựa PETG, nhưng tôi nghĩ phiên bản PLA cũng sẽ bền bỉ không kém.

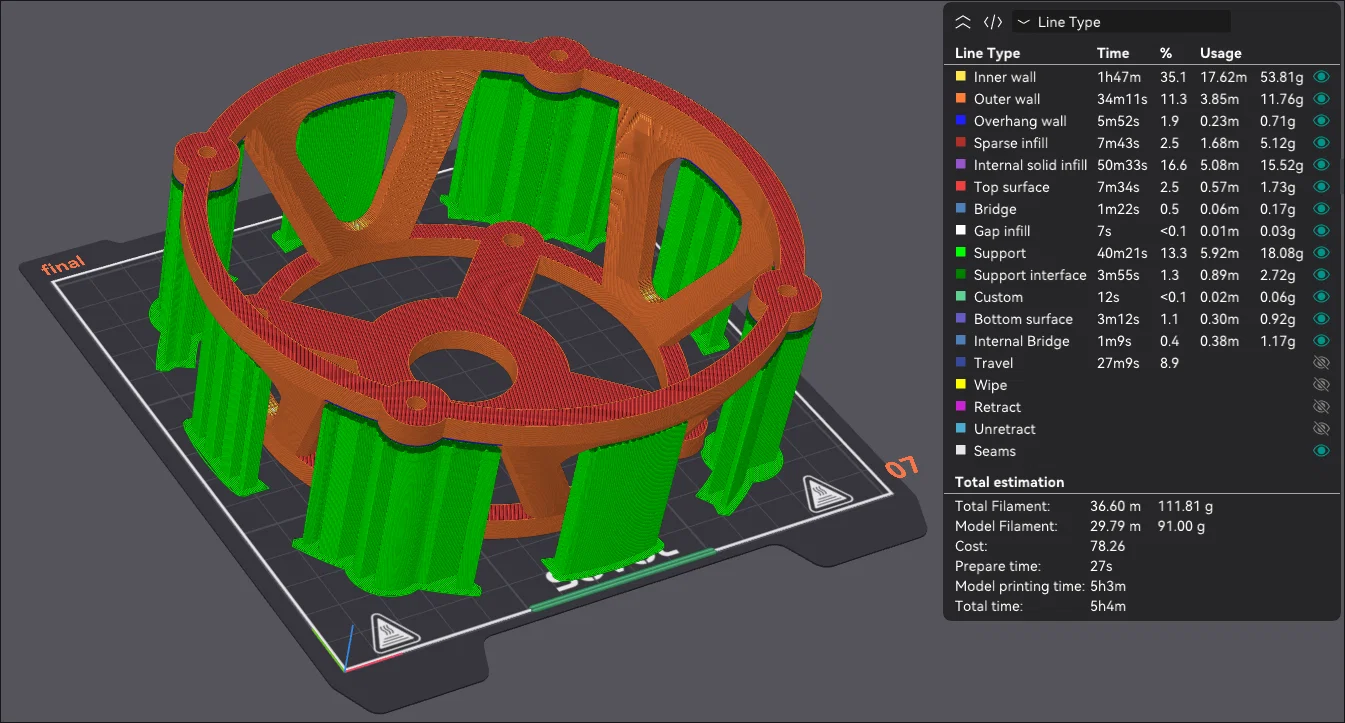

• Cần có support, hãy xem hình ảnh bên dưới để biết vị trí đặt mẫu và thiết lập support đề xuất:

Thông tin thêm

Tôi sẽ không sao chép toàn bộ mô tả của bản gốc, bạn hãy xem liên kết để biết thêm chi tiết về mẫu này.

Kết luận

Nếu bạn lắp đặt thiết bị cần thông gió phía sau, đế đệm này là một cách đơn giản và hiệu quả để tránh các vấn đề về nhiệt do tắc nghẽn thông gió trong khi vẫn có thể sử dụng các phụ kiện VESA tiêu chuẩn.
