Hệ thống Khay Đựng và Giá Đỡ Cuộn Nhựa Elegoo Centauri Carbon2

Giữ cho không gian làm việc gọn gàng và sợi nhựa luôn khô ráo với khay gắn tùy chỉnh, cấu hình thấp dành riêng cho Elegoo Centauri Carbon (CC2).

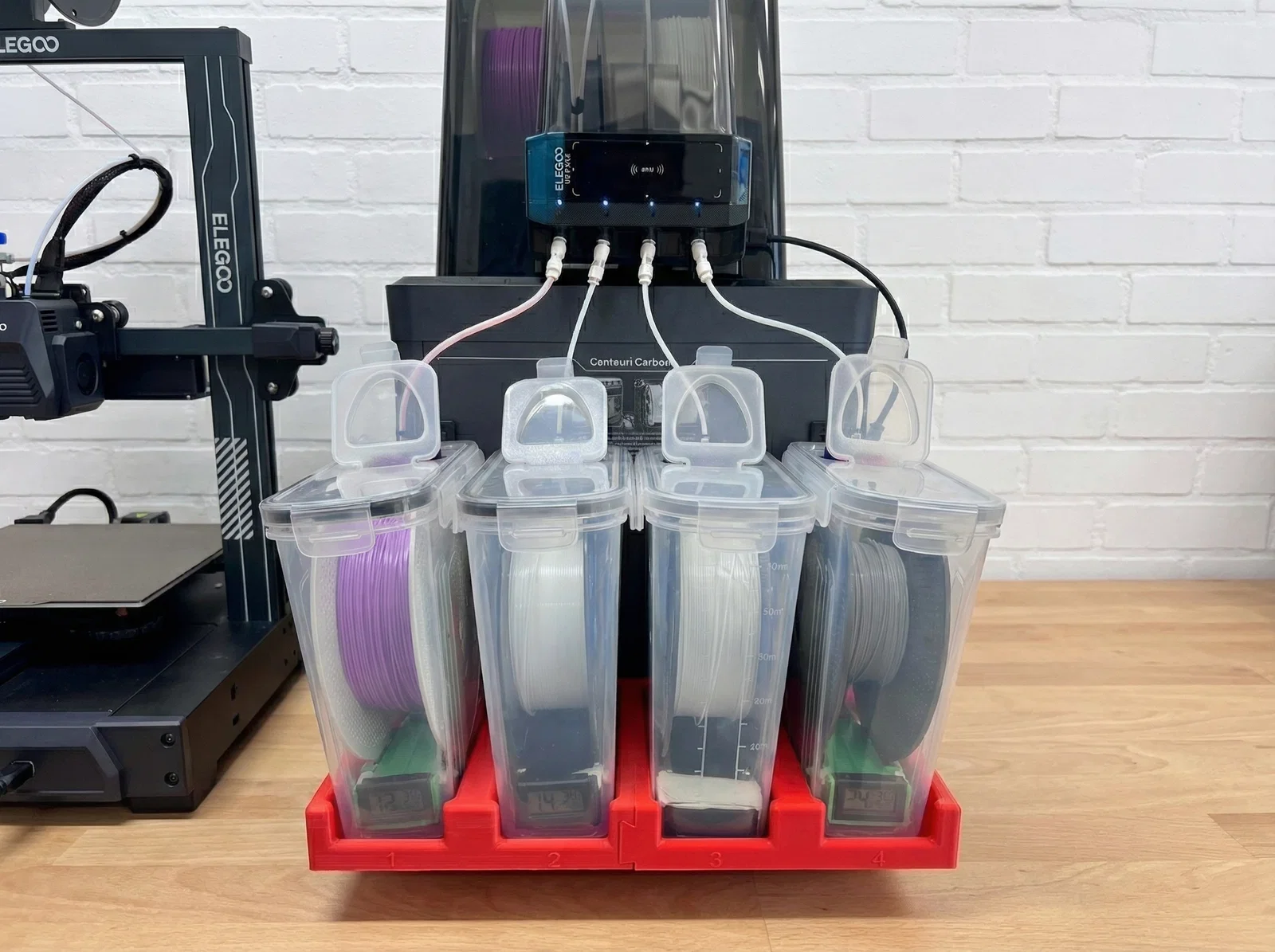

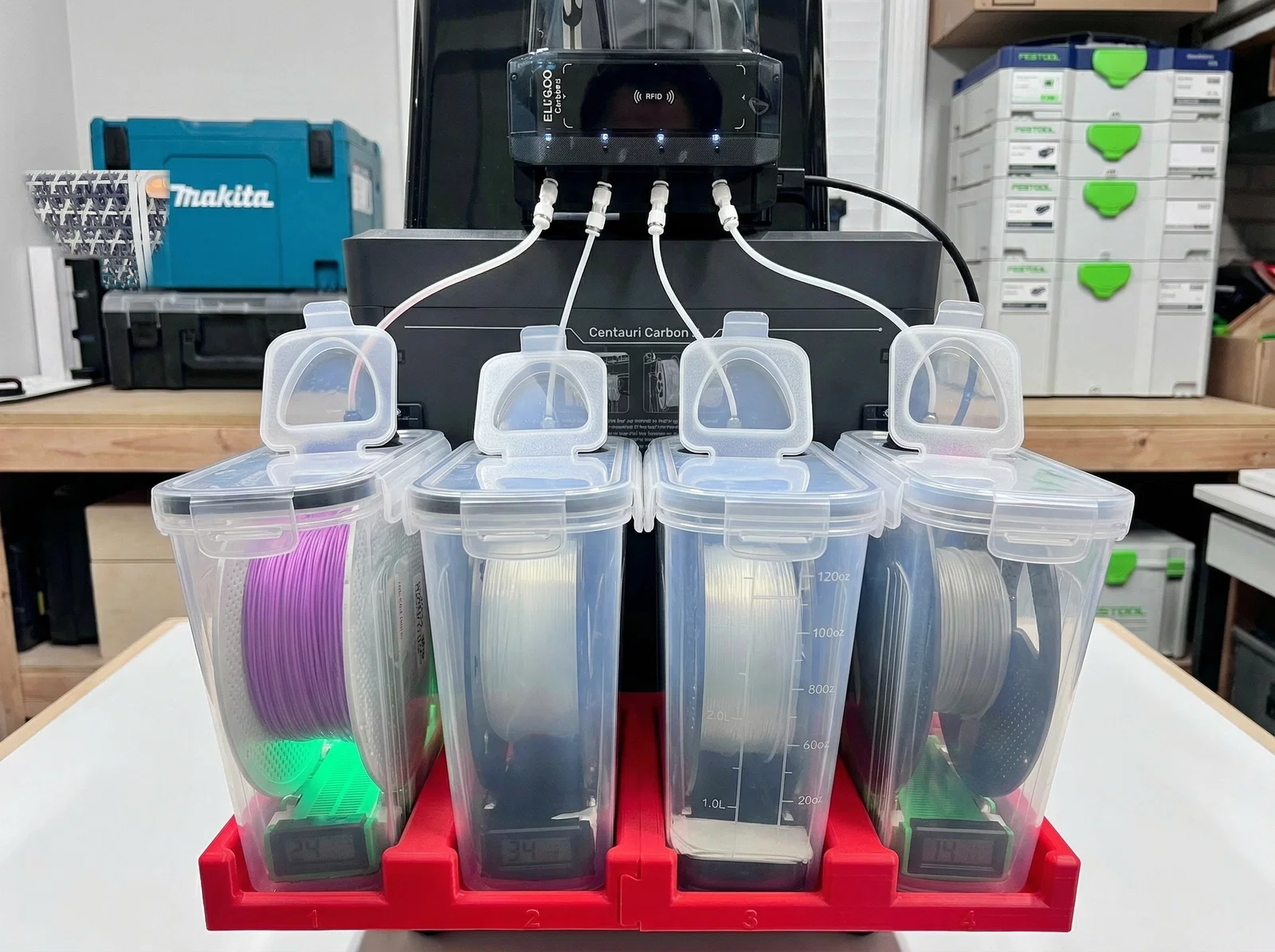

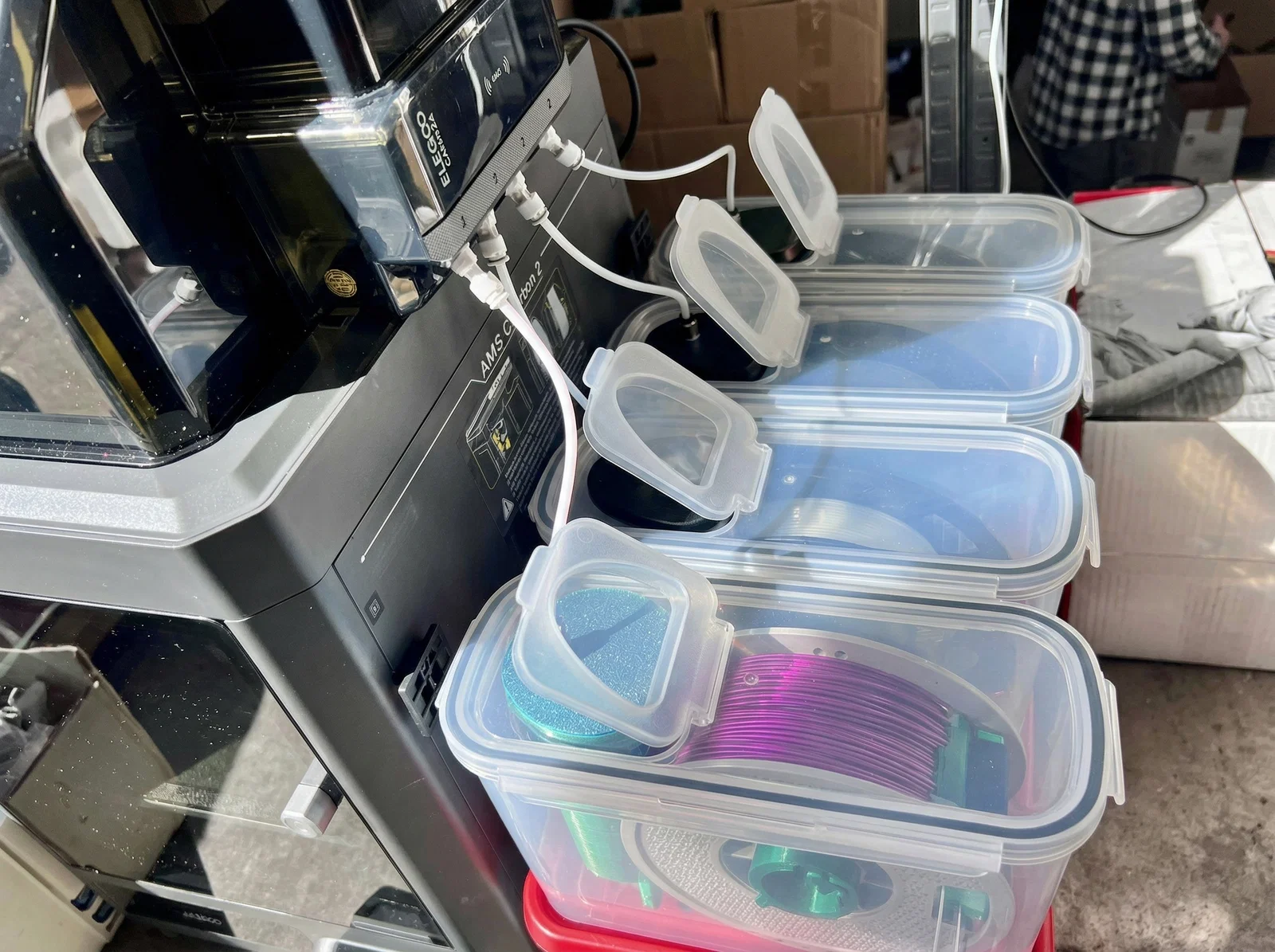

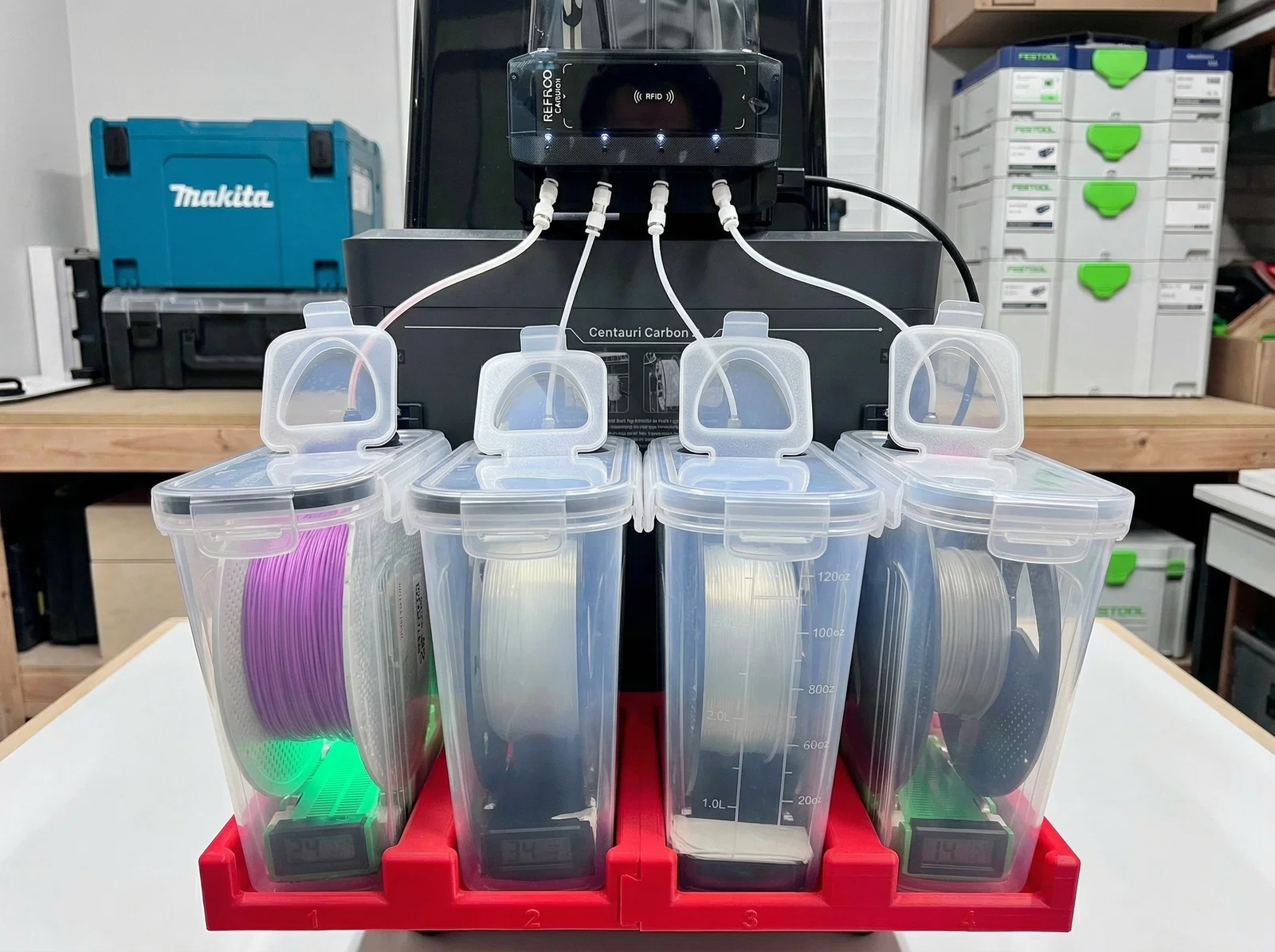

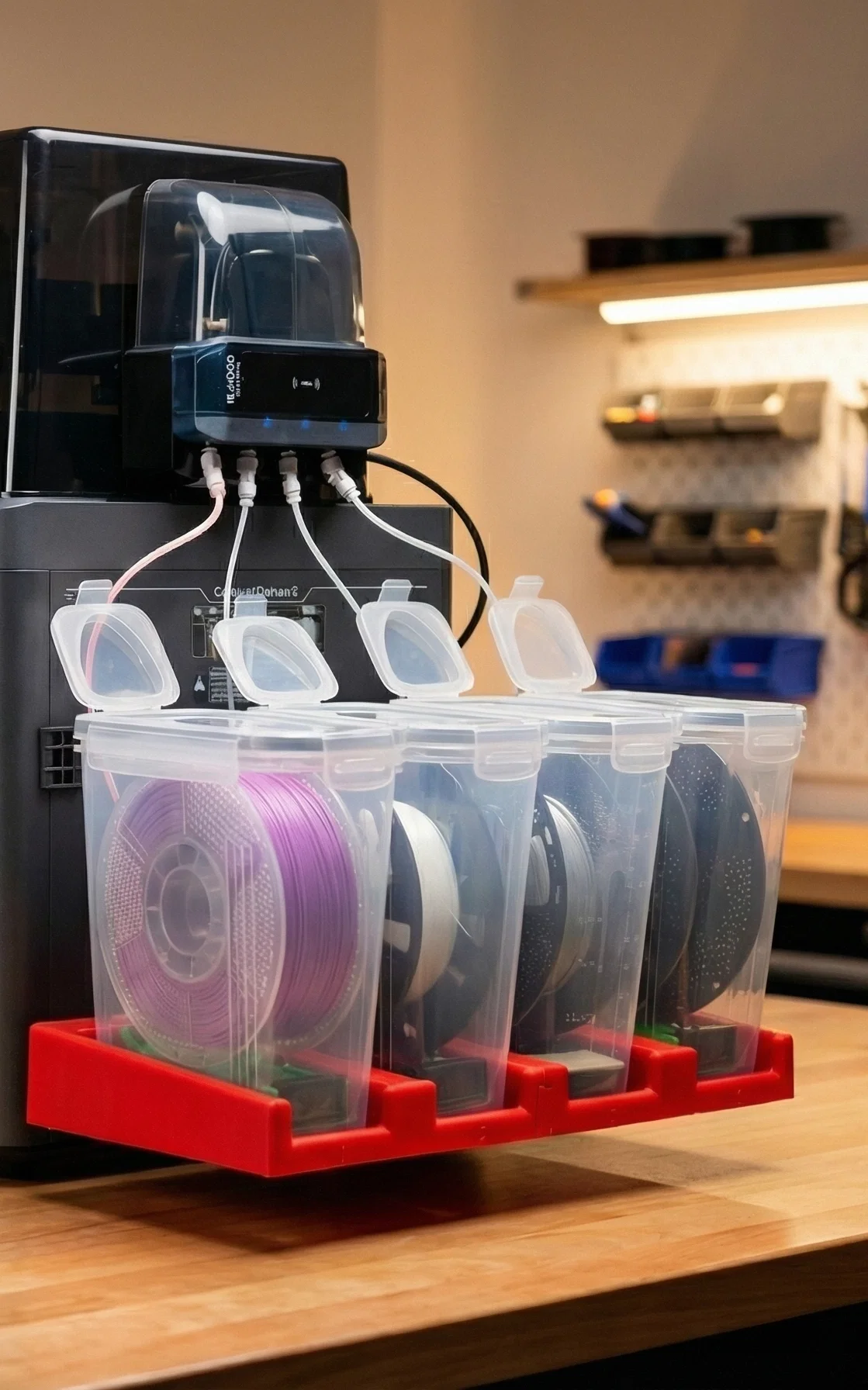

Hệ thống mô-đun này được thiết kế để giữ chắc chắn 4 hộp đựng sợi nhựa kiểu "hộp đựng ngũ cốc" tiêu chuẩn đặt cạnh nhau. Nó giúp căn chỉnh ống PTFE thẳng hàng trực tiếp tới bộ trung tâm đa vật liệu, ngăn chặn tình trạng kẹt nhựa, rối dây và lỗi cấp liệu.

Các tính năng nổi bật:

• Độ hoàn thiện hoàn hảo: Tích hợp liền mạch với thiết lập Elegoo CC2.
• Thiết kế mô-đun: Các phần được in dễ quản lý và khớp nối với nhau chắc chắn.
• Hỗ trợ cuộn nhựa: Tích hợp sẵn các điểm gắn bên trong khay cho con lăn giá đỡ cuộn nhựa.
• Tối ưu hóa đường dẫn: Đường đi thẳng cho ống PTFE dẫn tới hub vật liệu.

Danh sách vật tư (Phần không in)

Để hoàn thành bản lắp ráp này, bạn sẽ cần các phụ kiện sau:

• 4x Hộp đựng ngũ cốc 4L (Kích thước tiêu chuẩn cho mod hộp chống ẩm)
• 4x Khớp nối khí nén PC4-M10 (hoặc PC4-M6)
• Ống PTFE tiêu chuẩn 4mm OD / 2mm ID
• Hạt hút ẩm Silica Gel
• (Tùy chọn) 4x Nhiệt ẩm kế kỹ thuật số hình chữ nhật mini

Thông số in & Cài đặt Slicer

Một profile Bambu Studio .3mf sẵn sàng để in đã được cung cấp với các thông số tối ưu. Nếu bạn tự slice các file .stl gốc, vui lòng sử dụng các khuyến nghị sau:

• Chất liệu: PETG, ABS hoặc ASA (Khuyên dùng thay vì PLA để tránh bị cong vênh do hơi nóng từ máy in).
• Tường/Perimeters: 3 đến 4 lớp tường để đảm bảo độ cứng cáp.
• Infill: 15% - 20% kiểu Gyroid hoặc Adaptive Cubic.
• Supports: Standard (chỉ dùng Build plate) cho các khớp nối.
• Hướng in: Đặt phẳng trên bàn in như hướng trong file .3mf đã cung cấp.

Hướng dẫn lắp ráp

1. In các khay: In các phần khay mô-đun. Trượt các khớp nối vào với nhau để tạo thành đế 4 ngăn thống nhất.
2. Gắn Hub: Đặt khay đã lắp ráp chắc chắn bên cạnh Elegoo CC2 của bạn và trượt vào vị trí... XONG.
3. Chuẩn bị hộp khô: Lắp các con lăn giá đỡ cuộn nhựa vào các điểm gắn chỉ định ở đáy mỗi ngăn in.
4. Dẫn hướng sợi nhựa: Gắn khớp nối PC4 vào hộp đựng ngũ cốc, nạp sợi nhựa và dẫn ống PTFE trực tiếp vào thiết bị đa vật liệu của bạn.
