Nắp đậy có lỗ thông gió cho Flashforge Adventurer 5M
Đây là thiết kế nắp đậy dành cho bộ enclosure của máy AD5M, tích hợp ngàm gắn quạt 120mm. Phù hợp cho việc lắp ống dẫn khí thoát ra ngoài khi in các loại nhựa cần thông gió tốt như ABS hoặc ASA.
Mô tả

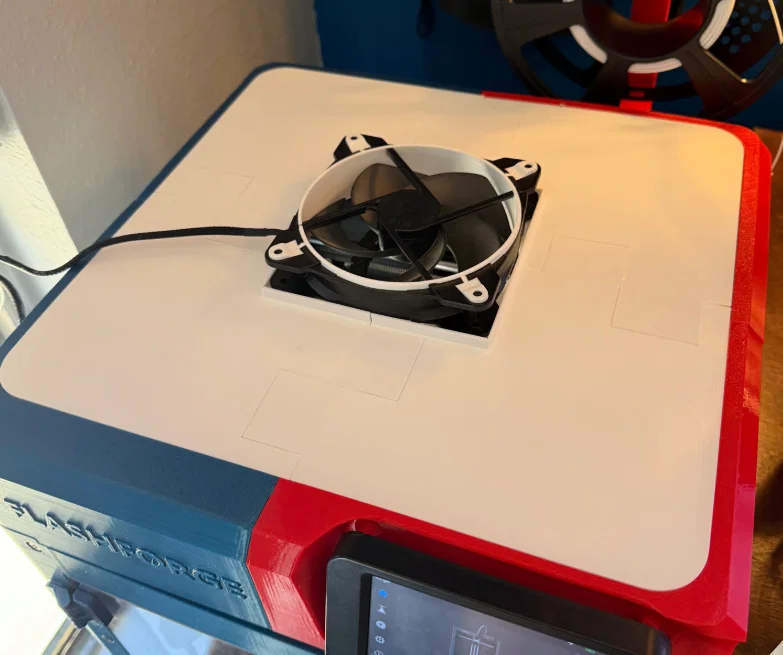

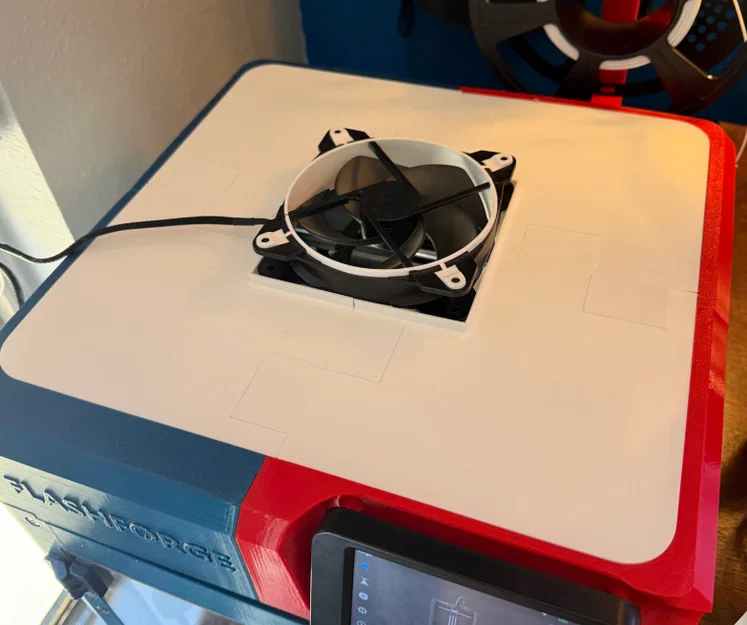

Đây là nắp đậy được in 3D dành cho bộ khung enclosure của dòng máy AD5M, có sẵn ngàm để gắn quạt 120mm. Ý tưởng ở đây là bạn có thể lắp thêm ống dẫn để thoát khí ra ngoài cửa sổ một cách an toàn khi in các loại nhựa như ABS hoặc ASA.
Mình đã in mẫu này với độ phân giải 0.24mm, cấu hình 3 lớp vỏ trên và 2 lớp vỏ dưới, dùng hỗ trợ (support) loại Snug. Lượng support không cần nhiều, chỉ đủ để đỡ các phần mấu nối nhô ra là được.

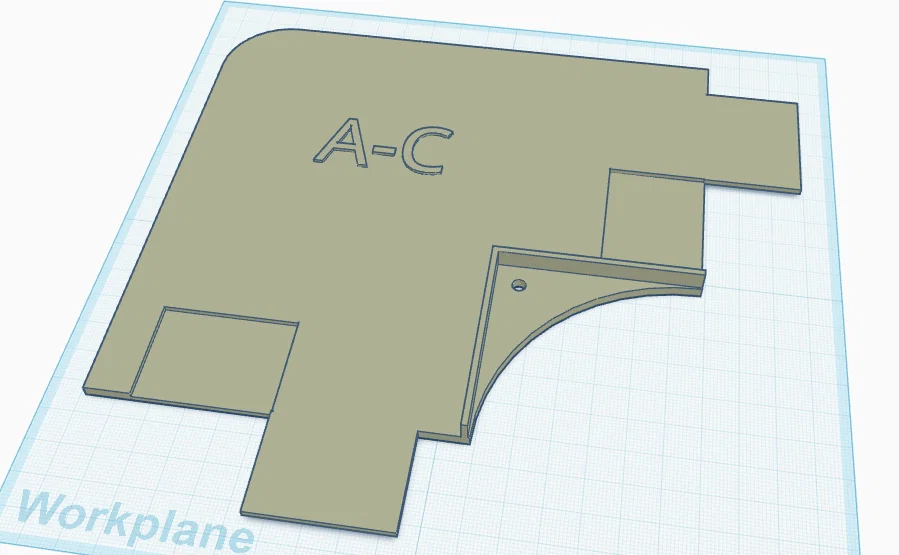

Bạn sẽ cần in hai miếng cho mỗi loại vì chúng không đối xứng hoàn toàn. Cách lắp ráp như sau:
A B
D C

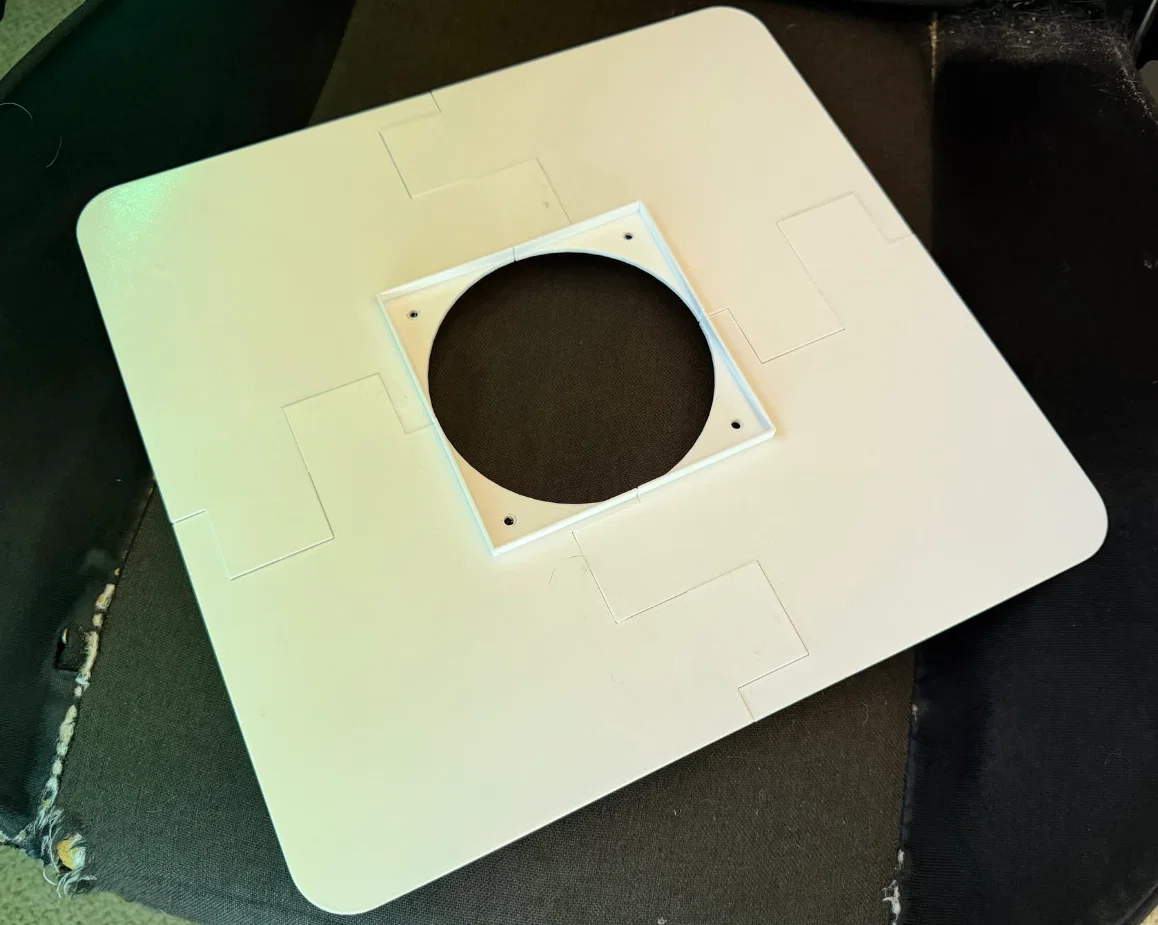

Bạn cứ việc bôi keo thật kỹ vào các khớp nối, sau đó khi lắp quạt vào thì cấu trúc sẽ trở nên rất chắc chắn.
