Bộ đế giữ pin in 3D tích hợp trình tạo tùy chỉnh
Bộ sưu tập các mẫu khay giữ pin tự thiết kế thông qua trình tạo trực tuyến. Phù hợp cho nhiều loại pin từ AA, 18650 đến pin cúc áo, giúp bạn tạo ra khay đựng vừa vặn cho hộp hoặc ngăn kéo của mình. Dễ dàng tùy chỉnh kích thước và xuất file STL.
Mô tả

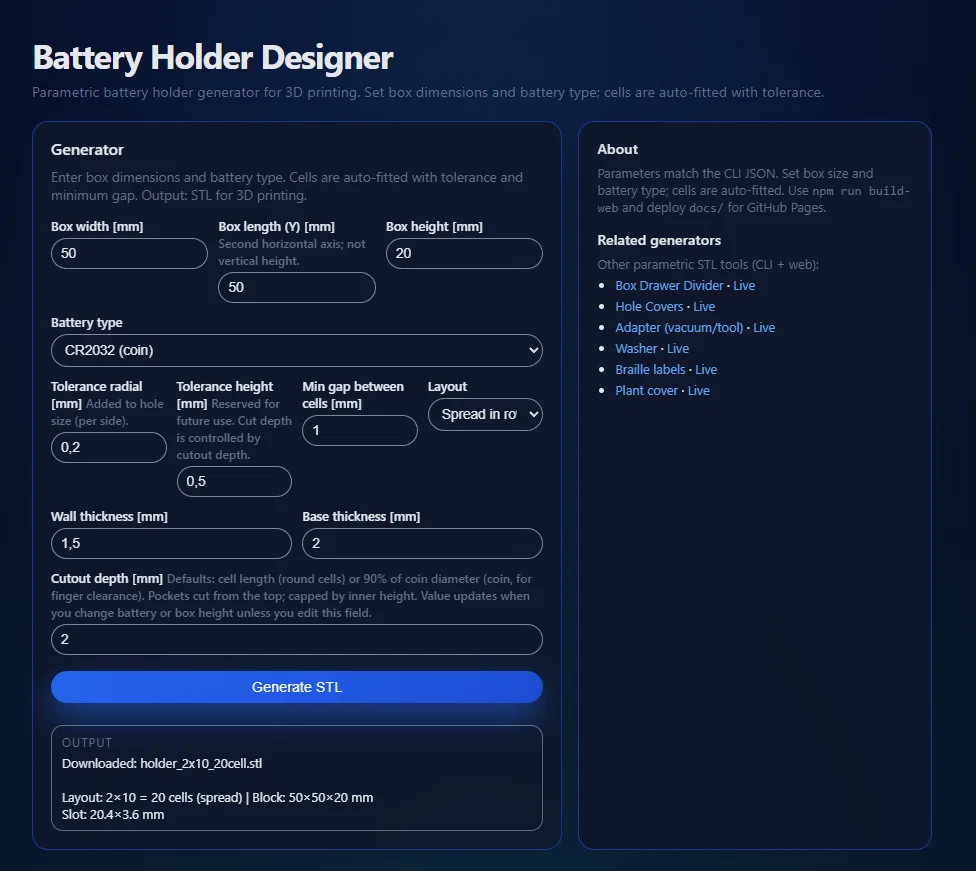

Để sử dụng trình tạo (generator), bạn truy cập tại đây:
https://github.com/michalmietlinski/battery-holder-generator
Phiên bản trên Github pages:
https://michalmietlinski.github.io/battery-holder-generator/

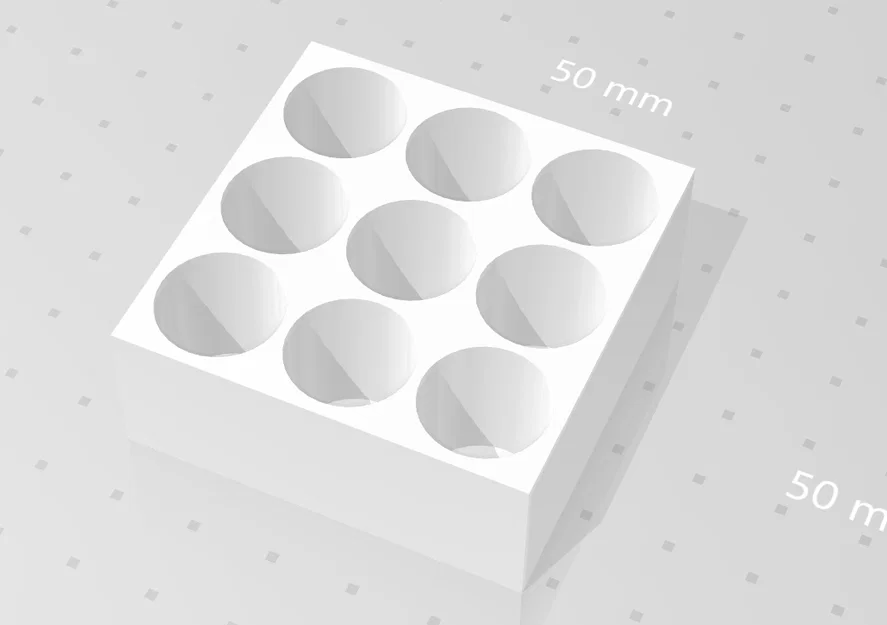

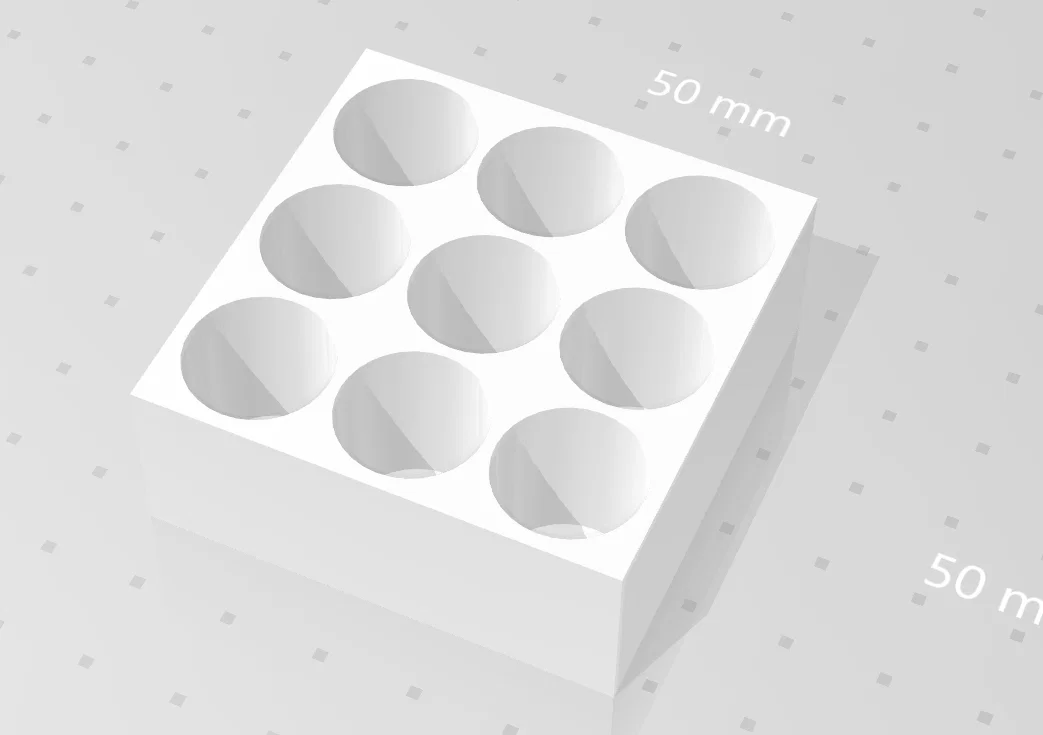

Các đế pin in 3D này được tạo ra dựa trên kích thước hộp và loại pin của bạn. Các loại pin hình trụ (AA, 18650, 21700,...) sẽ có các hốc tròn để bỏ pin từ trên xuống; pin dạng cúc áo (CR2032,...) sẽ dùng các khe cắm nông. Trình tạo mã nguồn mở này cho phép bạn tùy chỉnh chiều rộng, chiều sâu, chiều cao, dung sai và bố cục trước khi xuất ra file STL.
Các loại pin được hỗ trợ (kích thước danh định, mm)
| Loại | Ø × chiều cao (mm) | Ghi chú |
|---|---|---|
| AAA | 10.5 × 44.5 | |
| AA | 14.5 × 50.5 | |
| 14500 (kích thước AA) | 14.5 × 50.5 | |
| 16340 | 16.5 × 34.5 | |
| CR123A | 17.0 × 34.5 | |
| 18650 | 18.6 × 65.0 | |
| 21700 | 21.0 × 70.0 | |
| CR2032 | 20.0 × 3.2 | Pin cúc — đứng trong khe |
| CR2025 | 20.0 × 2.5 | Pin cúc |
| CR2016 | 20.0 × 1.6 | Pin cúc |
| CR1632 | 16.0 × 3.2 | Pin cúc |
| CR1620 | 16.0 × 2.0 | Pin cúc |
| 26650 | 26.5 × 65.0 | |
| C | 26.2 × 50.0 | |
| D | 34.2 × 61.5 |
Bạn hoàn toàn có thể tùy chỉnh đường kính/chiều cao pin khi chọn loại “custom” trong trình tạo.
