Dây dẫn cáp cho trục XY của máy MPCNC

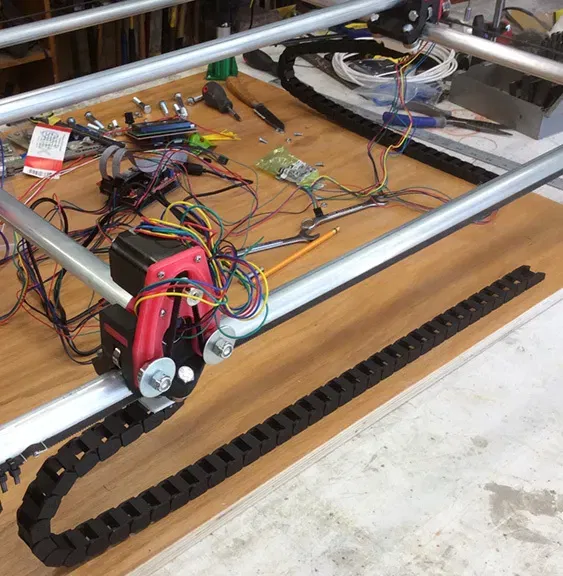

Đây là một bộ mang cáp còn được gọi là "chuỗi kéo" cho máy MPCNC ở trục X và Y. Nó được gắn dưới khối con lăn nên không làm tăng chiều rộng cho khung. Trục Z ở đây. http://www.thingiverse.com/thing:1296042

Mẫu lỗ trên tấm phù hợp với bộ mang chuỗi 10x15 có sẵn từ Amazon. http://www.amazon.com/gp/product/B00880AVL2?psc=1&redirect=true&ref_=oh_aui_detailpage_o01_s00 Bộ chuỗi này đã được lắp đặt, vì vậy tôi biết nó hoạt động, nhưng tôi có thể nâng cấp lên 10x30 vì có rất nhiều cáp từ đầu đùn. Một đầu router có thể không cần bộ mang cáp lớn hơn.

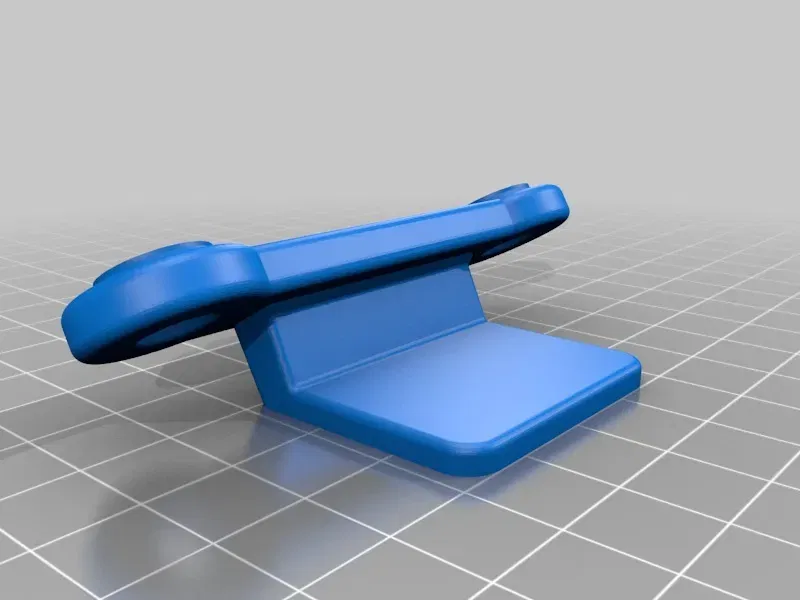

Thiết kế của tấm này sẽ cho phép hầu hết mọi bộ mang cáp phù hợp, vì đây là một tấm gắn đơn giản. Tôi có một phiên bản có và không có lỗ, vì vậy bạn có thể tạo lỗ của riêng mình nếu cần.

Tôi cũng đã kiểm tra độ vừa vặn cho phiên bản IE trên phần mềm CAD của tôi và nó có vẻ sẽ phù hợp mà không cần sửa đổi. Nếu ai đó có máy IE có thể xác nhận độ vừa vặn vật lý trong phần bình luận thì thật tuyệt. Cập nhật - Nó hoạt động với phiên bản IE!

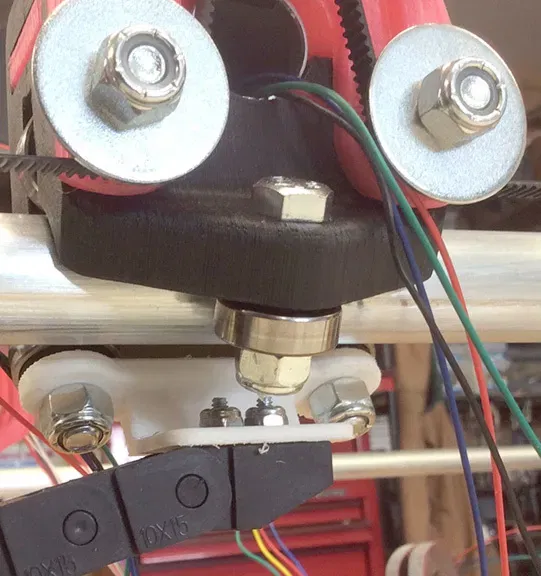

Phần cứng bổ sung cần thiết: Để lắp đặt, chỉ cần thay thế bốn bu lông gắn 1.25" bằng bu lông 1.5". Tôi cũng đã sử dụng bốn vít đầu phẳng 6-32 x .5" và đai ốc khóa để gắn chuỗi kéo của tôi, chuỗi của bạn có thể khác.

Cài đặt In Ấn

Thương hiệu Máy In:

MakerGear

Máy In:

M2

**Giá đỡ:**

Không

Hỗ trợ:

Có

**Độ phân giải:**

.25

Độ đặc:

50%

**Ghi chú:**

3 tường, mặt trên và mặt dưới. Bạn sẽ cần hỗ trợ. Tôi khuyên bạn nên in hai cái cùng một lúc. Tôi đã sử dụng PLA.

Sau Khi In

Bạn có thể phải khoan lỗ một chút để dễ dàng lắp vừa. Khi nó ra khỏi máy in của tôi, các bu lông sẽ vặn vào, nhưng không đẩy vào. Một mũi khoan 5/16 là hoàn hảo.

Tôi cũng phải làm một chút dọn dẹp trên các phần nhô ra, nhưng không có gì to tát và chúng cũng không thể nhìn thấy được.
