Cánh quạt tản nhiệt Ariens GT Fan Blade

Cánh quạt này dùng để thay thế cánh quạt zin trên các dòng máy cày Ariens GT. Thiết kế gốc đòi hỏi phải tháo trục dẫn động và rất dễ bị gãy. Thiết kế này không cần phải tháo trục dẫn động, khó gãy hơn nhờ hình dạng toroid, và chi phí thay thế rất rẻ (chỉ tốn tiền in 3D).

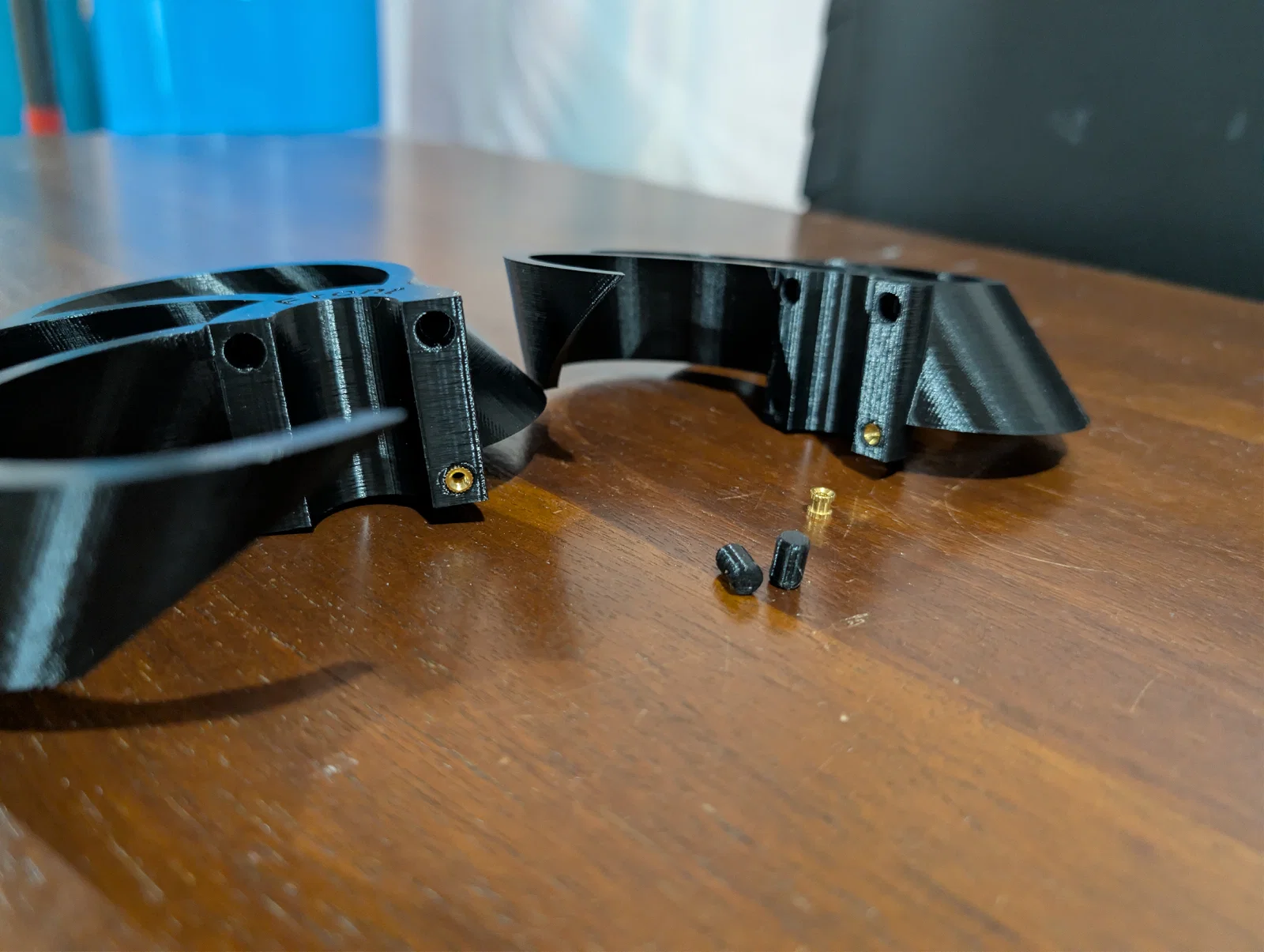

Có hai phiên bản: phiên bản thứ nhất sử dụng 4 chốt căn chỉnh và in 3D 100%. Phiên bản thứ hai sử dụng 2 chốt căn chỉnh và 2 ốc cấy (ren M3, xem ảnh).

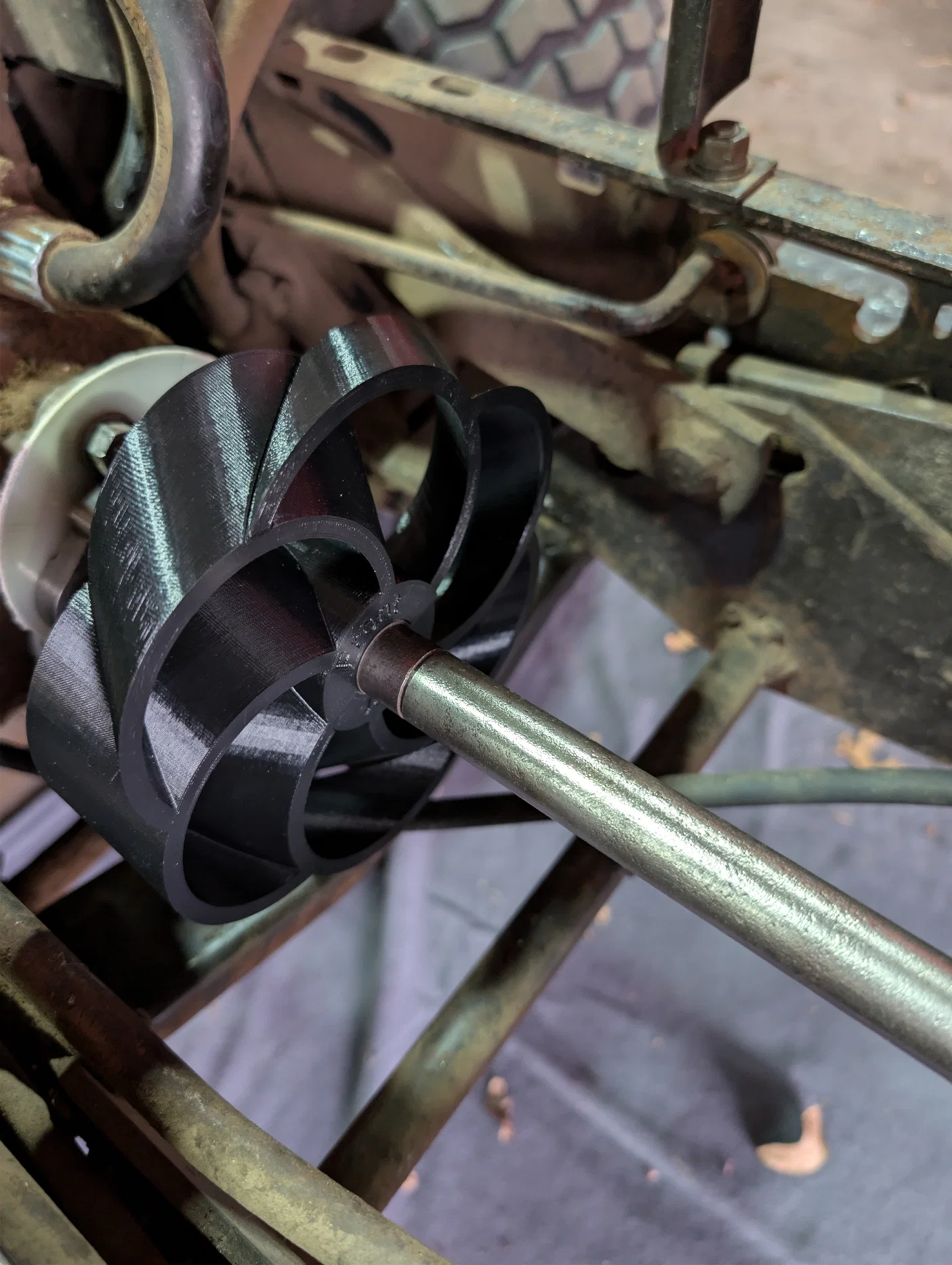

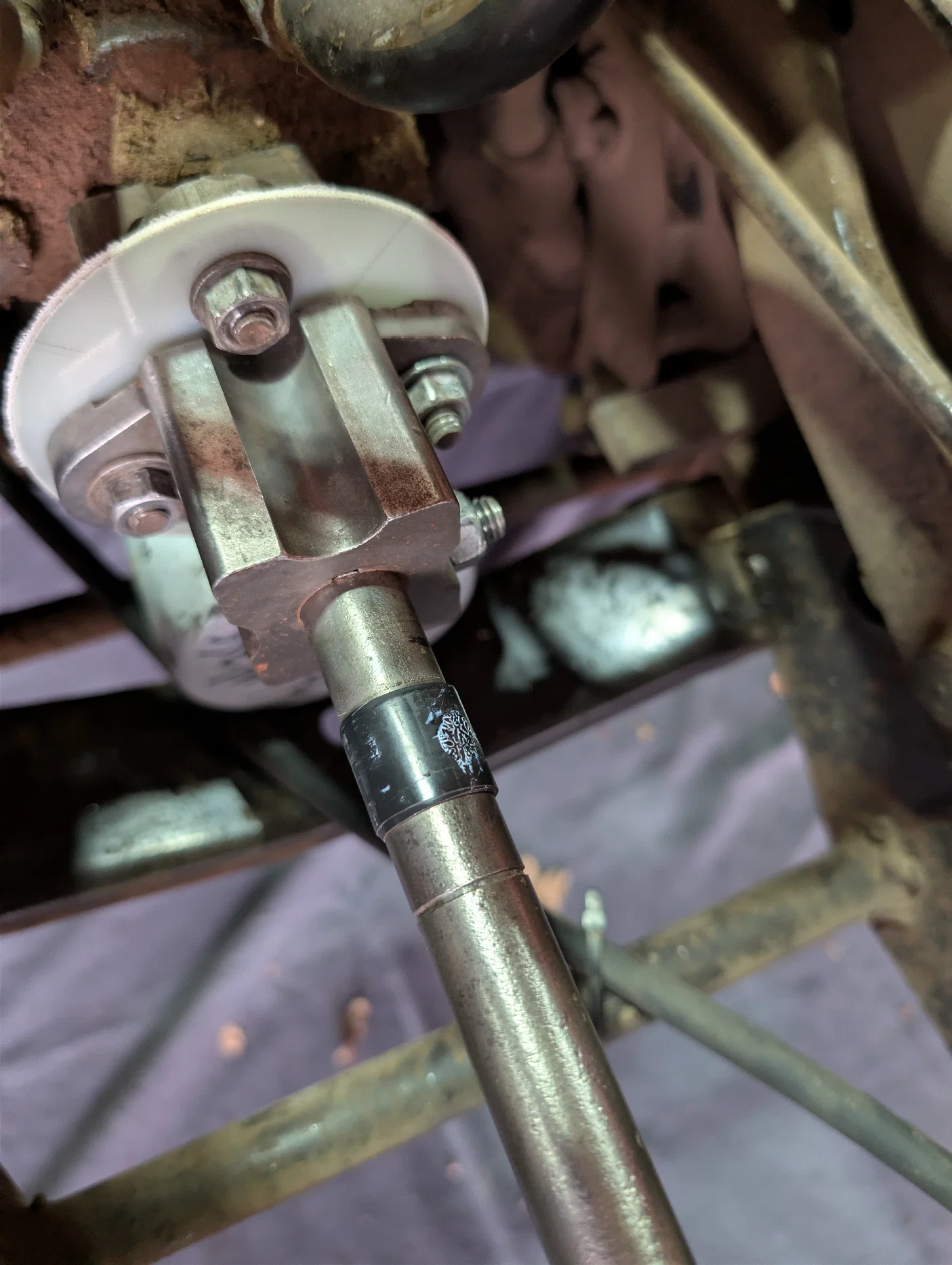

Cánh quạt được thiết kế để có độ hở trên trục. Bạn cần quấn 2-4 lớp băng keo (tôi dùng băng keo điện) rồi mới gắn cánh quạt vào vị trí đó. Lý do là vì nhựa PLA và trục thép không có độ bám dính tự nhiên.

Bạn cũng cần phải dán keo các mảnh cánh quạt lại với nhau. Ngay cả với phiên bản dùng ốc M3, keo dán vẫn rất cần thiết để ngăn cánh quạt bị phá hủy bởi lực xoay. Tôi đã dùng keo siêu dính và đạt kết quả rất tốt.

Lưu ý: Cánh quạt này có thể bị hỏng nặng ngay cả khi được in chuẩn. Quạt sẽ quay ở tốc độ RPM cao trong môi trường khắc nghiệt. Hãy đảm bảo rằng nếu xảy ra sự cố, nó sẽ không gây nguy hiểm cho người hoặc thiết bị. Bản thân tôi đã gặp vài lần sự cố như vậy trong quá trình thiết kế và thử nghiệm, kết quả chỉ là những mảnh nhựa văng ra sân, nhưng trải nghiệm của bạn có thể sẽ khác.
