Bản độ khung gắn quạt 140mm cho thùng máy Asrock 4U12G (BC250)

Mình muốn sử dụng loại quạt êm hơn cho thùng máy Asrock 4U12G, nơi mình đang lắp 12 máy tính BC250.

Để lắp bản độ này, trước tiên bạn cần khoan bỏ 14 chốt kim loại đang giữ tấm mặt trước vào thùng máy rồi tháo nó ra.

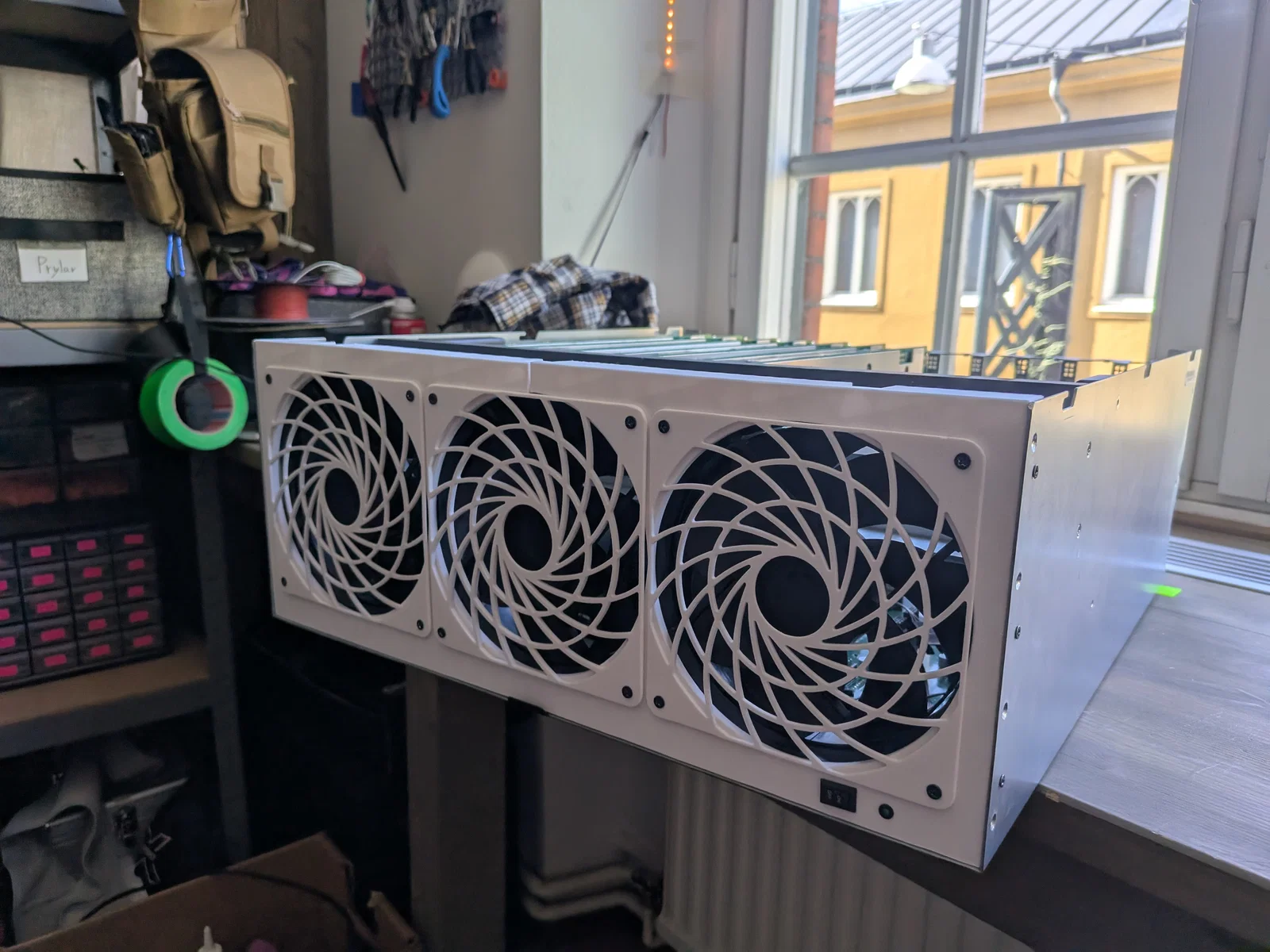

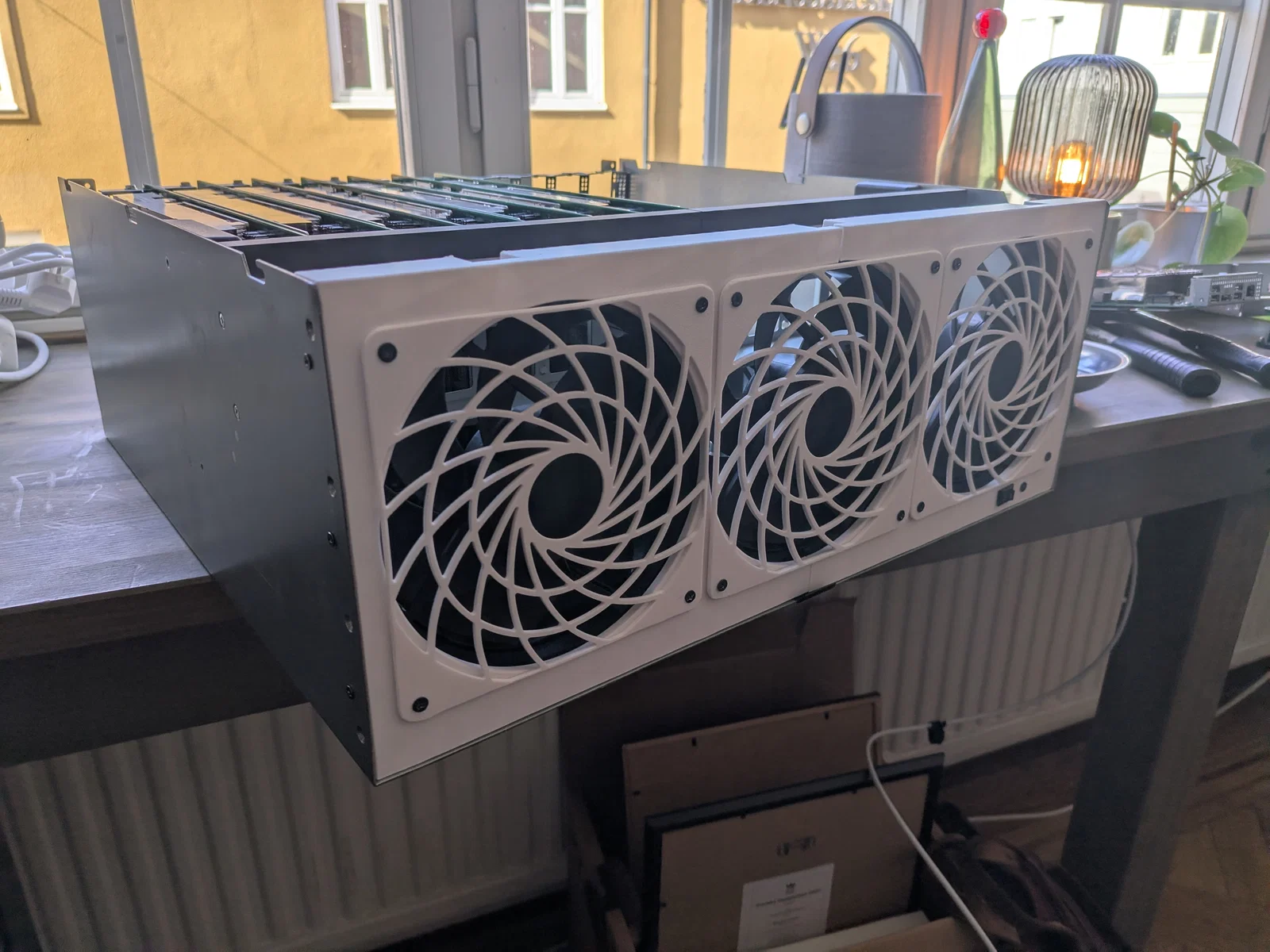

Cách dễ nhất để lắp tấm panel mới là gắn quạt (và lưới bảo vệ quạt nếu có) trước, vì quạt ở giữa sẽ giúp giữ hai mảnh lại với nhau. Để làm lưới quạt, mình dùng loại này:

Để lắp công tắc nguồn và đèn LED nguồn, bạn rút các dây cáp LED màu đỏ và đen ra khỏi jack cắm, sau đó đẩy đế giữ LED và công tắc ra khỏi panel cũ. Nhấn chúng vào panel đã in rồi cắm lại dây LED. Nhớ ghi chú lại dây nào vào đâu nhé! Nếu lỡ quên, bạn có thể tham khảo cách mình đi dây như hình dưới:

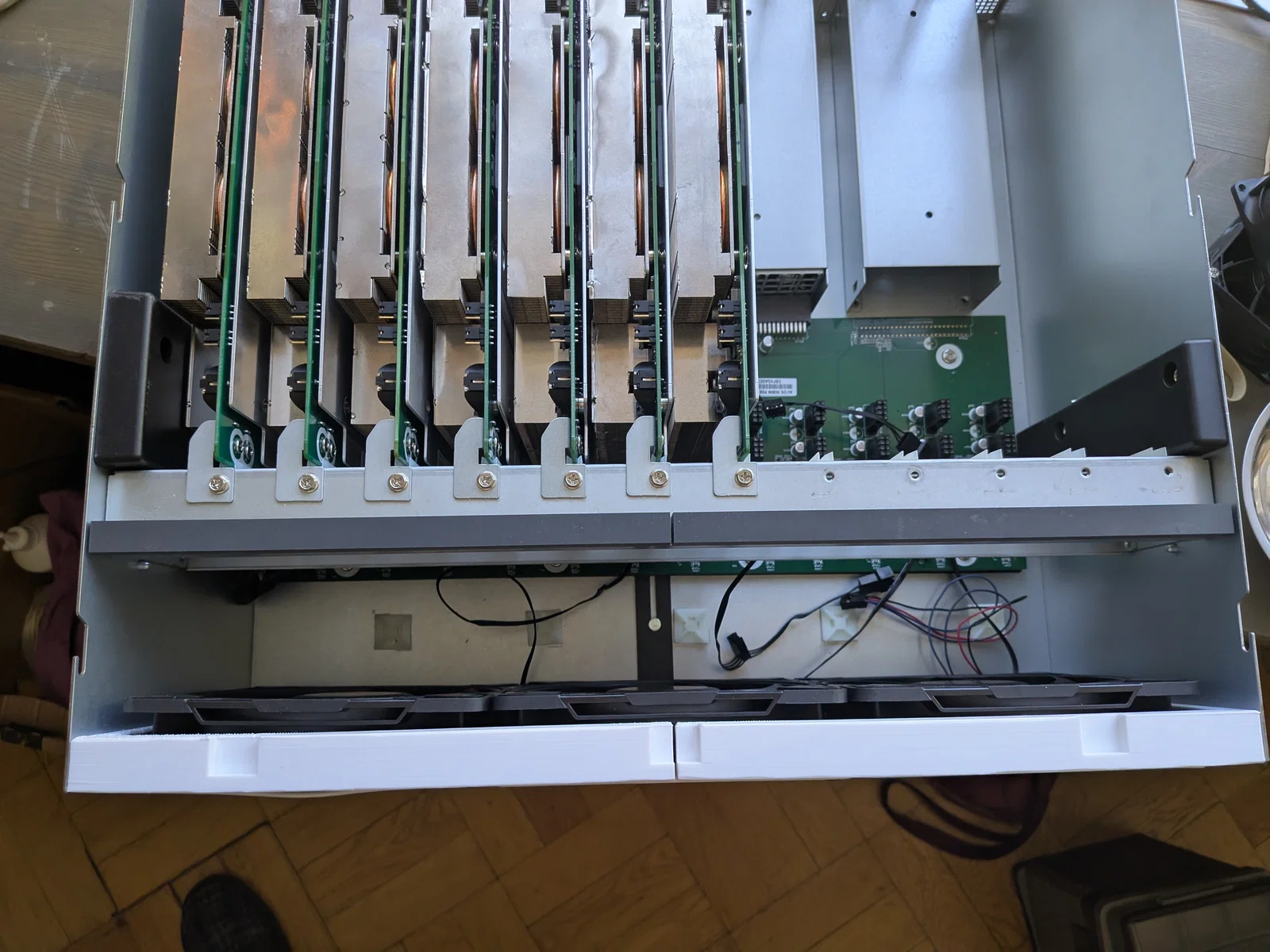

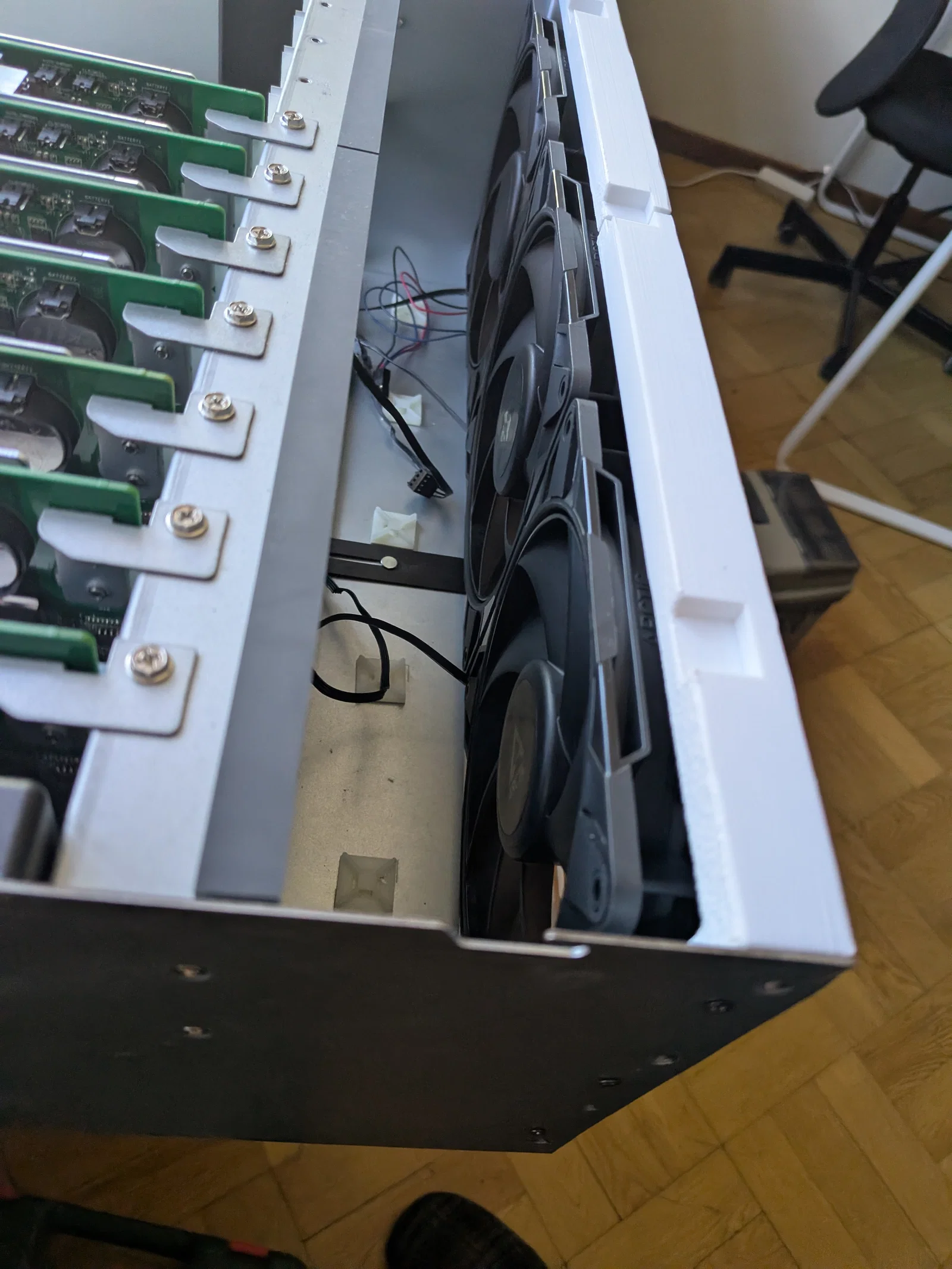

Ở hai bên cạnh thùng máy của mình có sẵn 6 con ốc không dùng đến, mình tận dụng chúng để bắt tấm panel mới vào thùng máy. Sau đó, mình dùng thêm 4 con ốc M3 ngắn từ phía dưới để cố định phần giữa của tấm panel vào vỏ máy.

Mình cũng đính kèm tệp dự án Autodesk Fusion và tệp .step trong trường hợp bạn cần chỉnh sửa thiết kế theo ý muốn.
