Vỏ Case 10 inch cho Raspberry PI

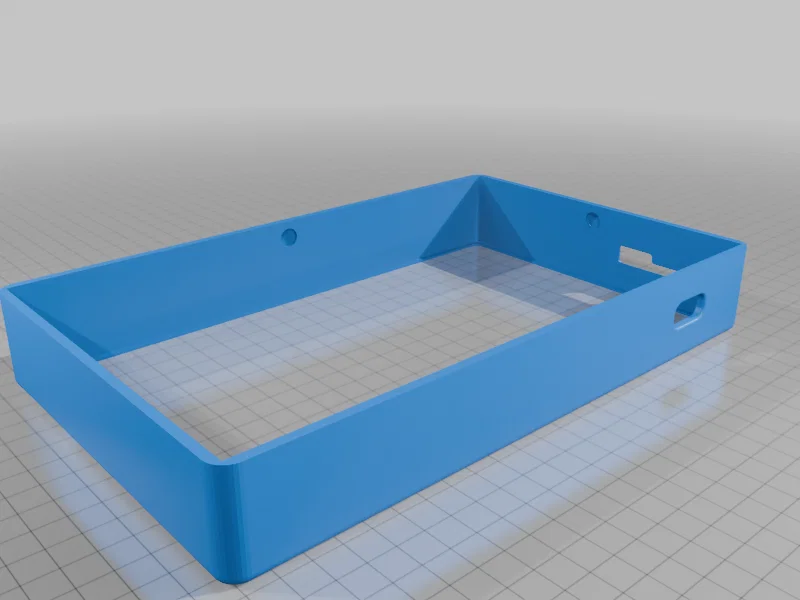

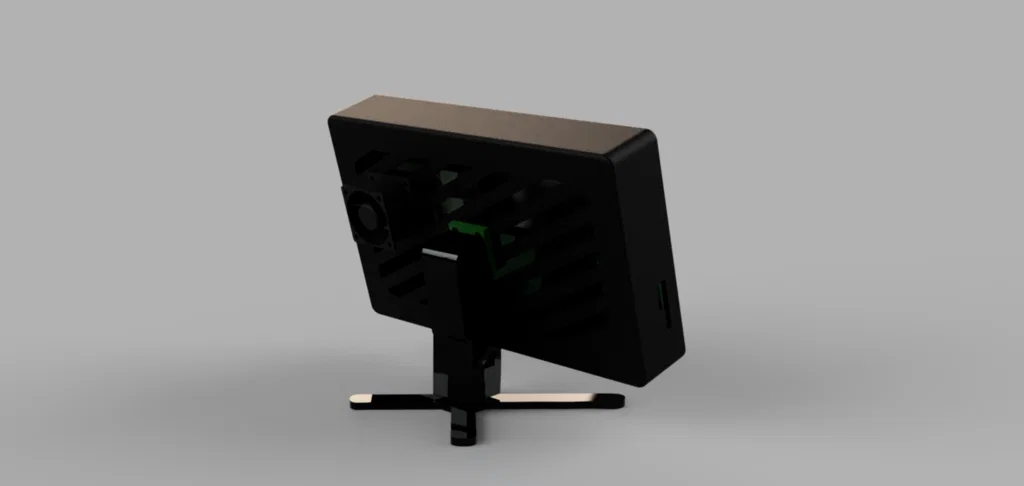

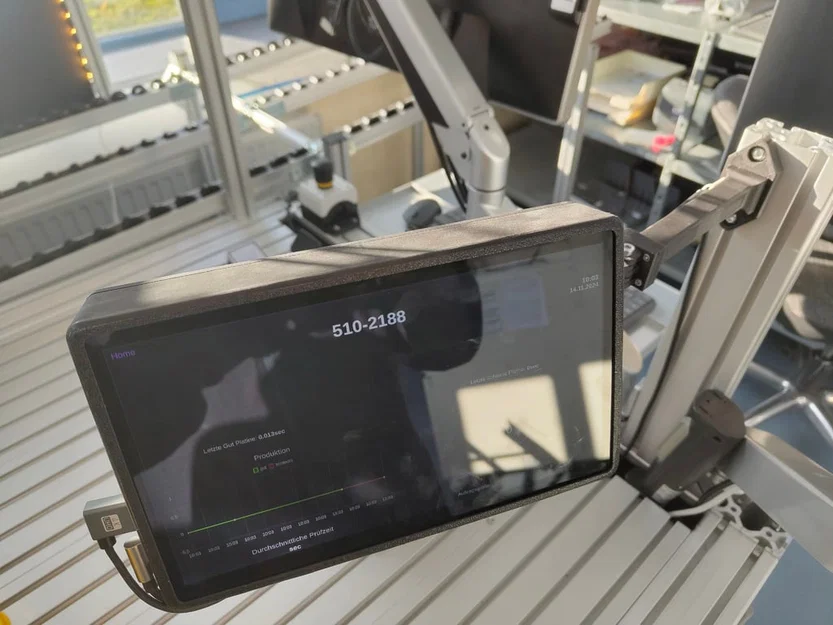

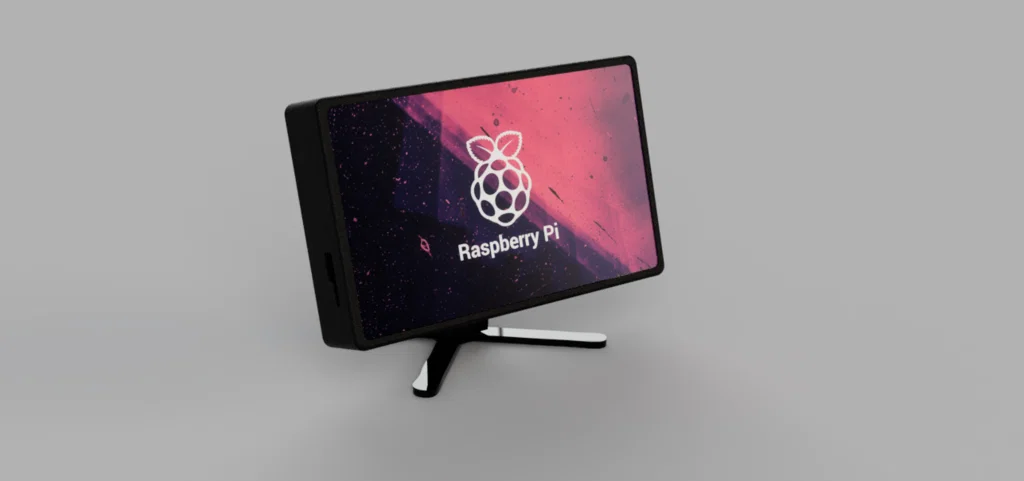

Mình cần một chiếc vỏ bảo vệ cho màn hình cảm ứng 10 inch với kiểu dáng hiện đại, gọn gàng nhưng tìm mãi không thấy cái nào ưng ý, thế là mình tự thiết kế luôn. Chiếc case này bao gồm khe gắn quạt, các cổng thông gió, chân đế, cánh tay đỡ màn hình và cả không gian bên trong rộng rãi để nâng cấp linh kiện sau này.

Cập nhật: Mình đã hoàn thiện tất cả các chi tiết, in và kiểm tra kỹ lưỡng trước khi đăng bản cuối cùng. Nếu gặp vấn đề gì, các bạn cứ nhắn cho mình nhé. Nếu thấy thiết kế này hay, đừng quên để lại một like và đăng ảnh thành phẩm của các bạn lên nha.

Để lắp ráp, bạn cần chuẩn bị: Một màn hình cảm ứng 10 inch, mình dùng loại này: https://amzn.eu/d/3j8Gwi8

8 viên nam châm 1x8mm (rẻ và dễ tìm trên Amazon hoặc các cửa hàng tương tự).

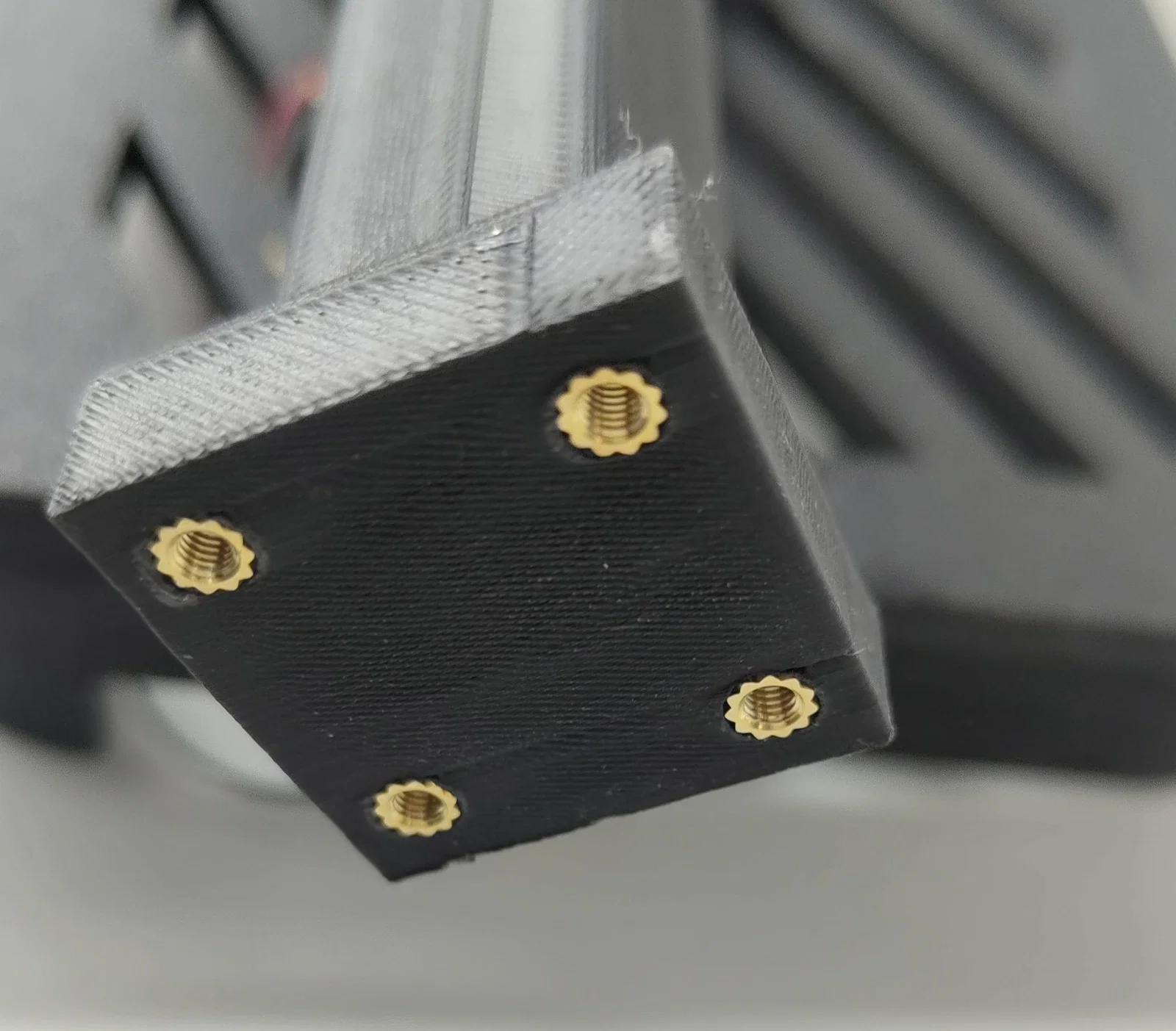

Ốc cấy nhiệt M3x5,7x4.6mm: Mình dùng loại này: https://amzn.eu/d/5dyGA80. Nếu dùng chân đế: cần 16 cái, 12 cái nếu không dùng quạt. Nếu dùng cánh tay đỡ màn hình: cần 28 cái cho cấu hình ngắn nhất (2 khớp), 24 cái nếu không dùng quạt.

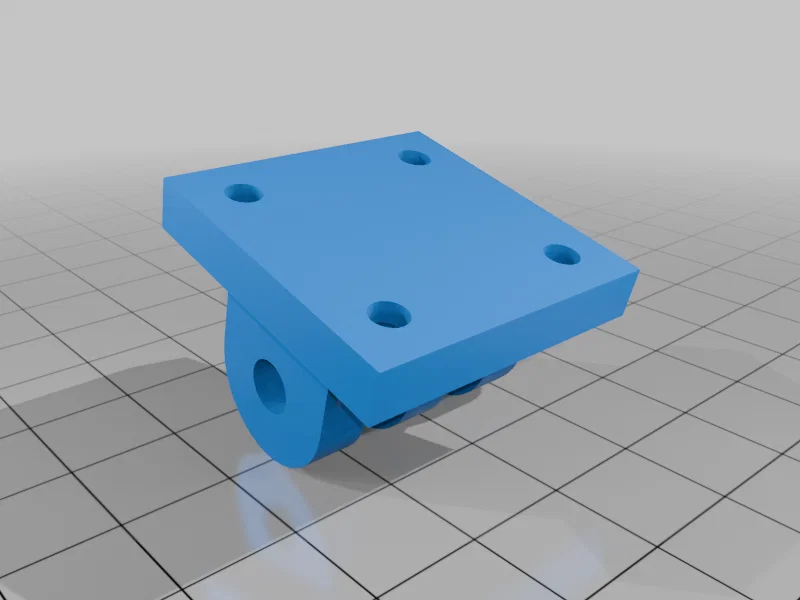

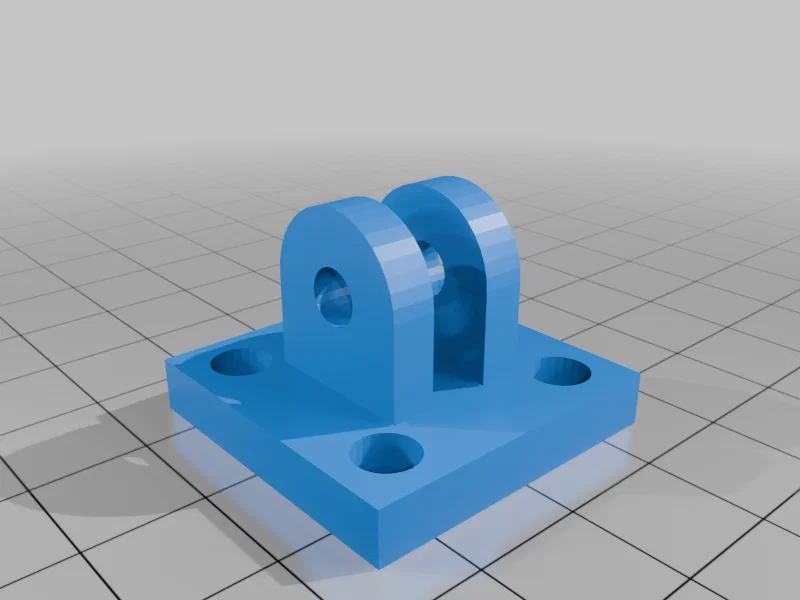

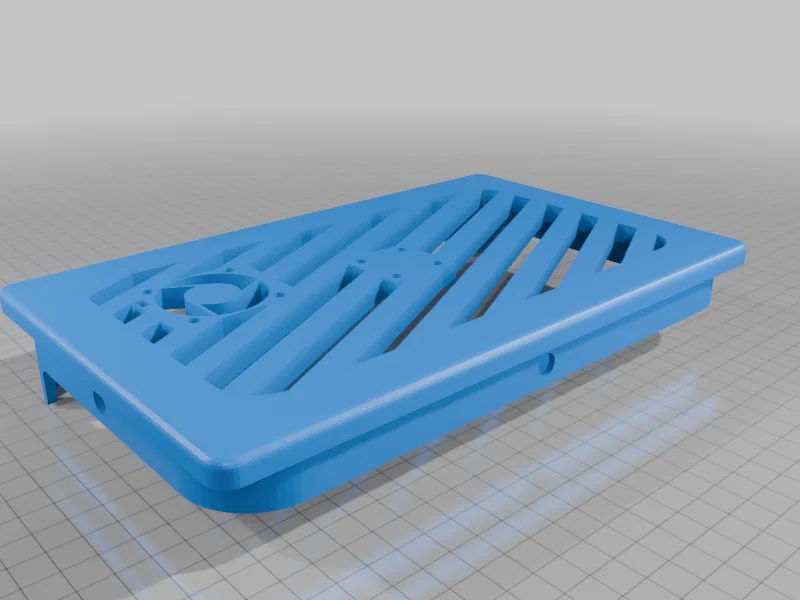

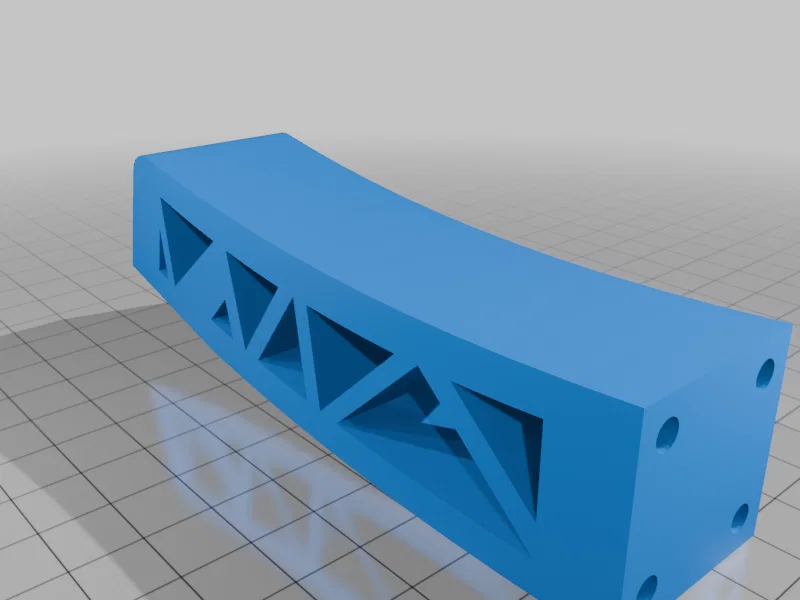

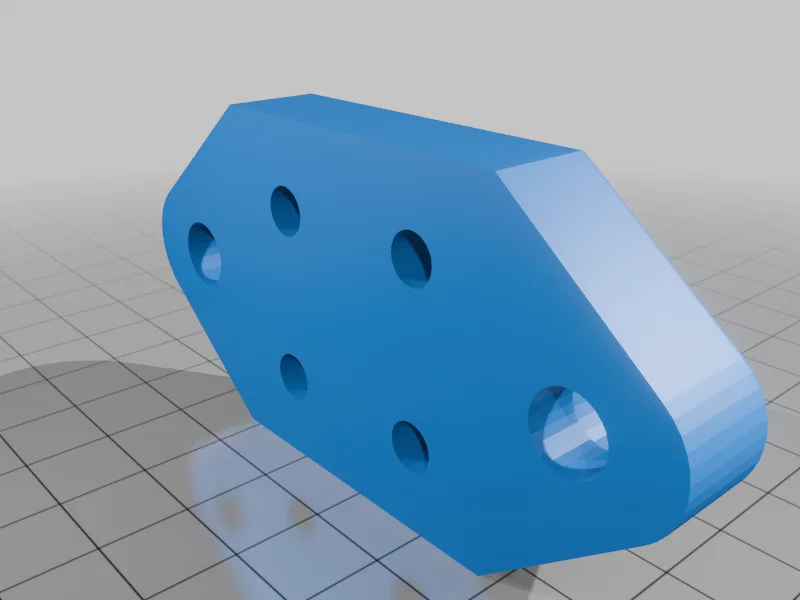

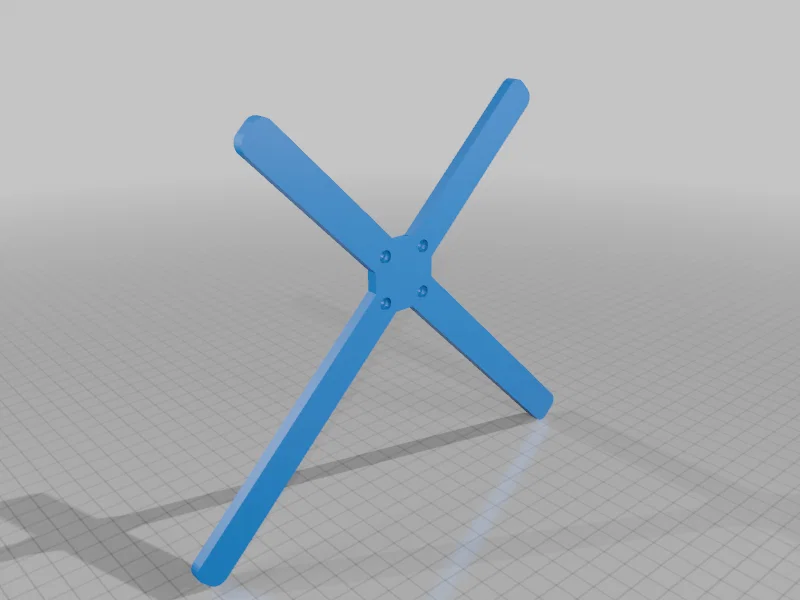

Lắp ráp chân đế: 12 ốc cấy nhiệt M3x5,7x4,6mm – dùng cho tất cả các lỗ trên chân đế + lắp nắp lưng. 4 ốc M3 x 10mm – nối bản lề vào nắp lưng. 4 ốc M3 x 10mm – nối bản lề vào chân đế. 4 ốc M3 x 10mm – gắn đế vào chân đế. 1 ốc M5 x 30mm – cố định hai bản lề và điều chỉnh góc nghiêng màn hình (dùng thêm đai ốc nếu muốn khóa cứng góc độ).

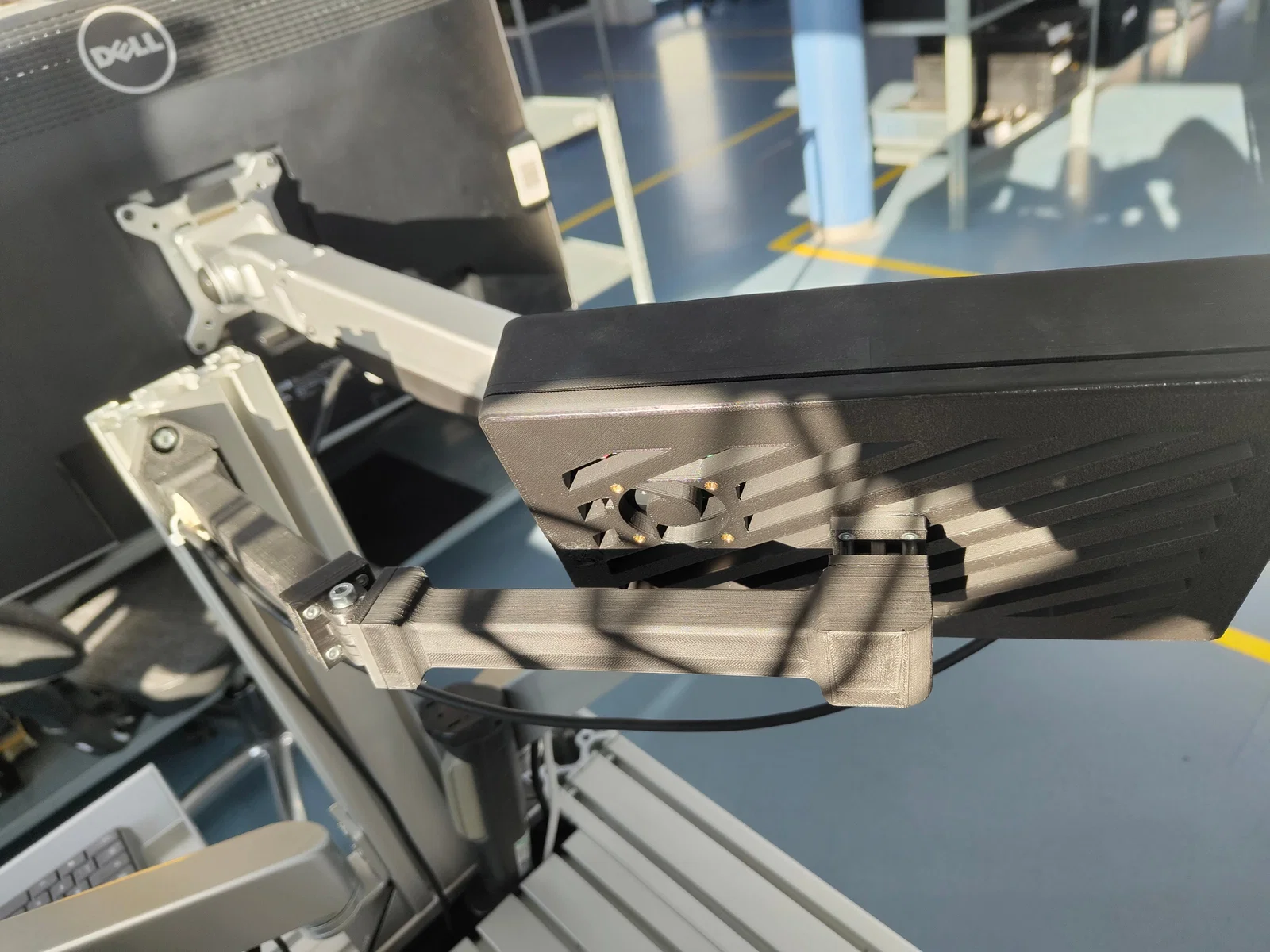

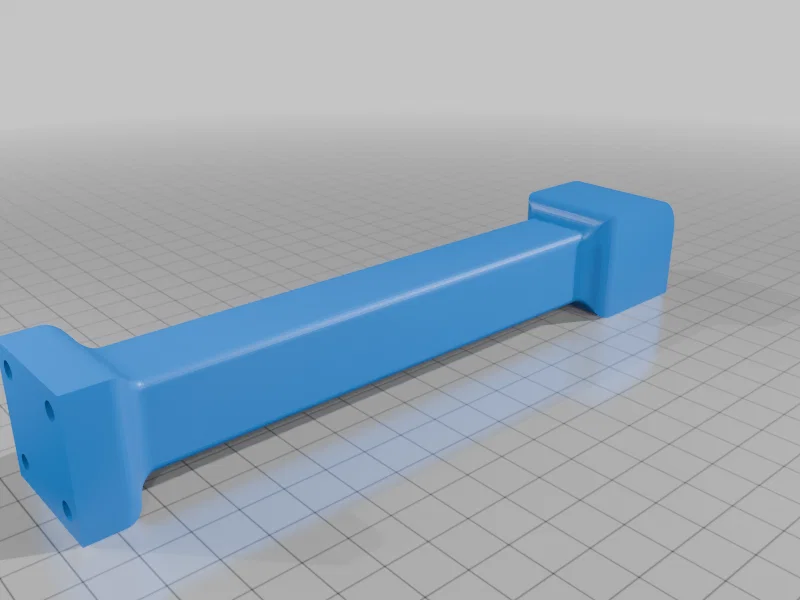

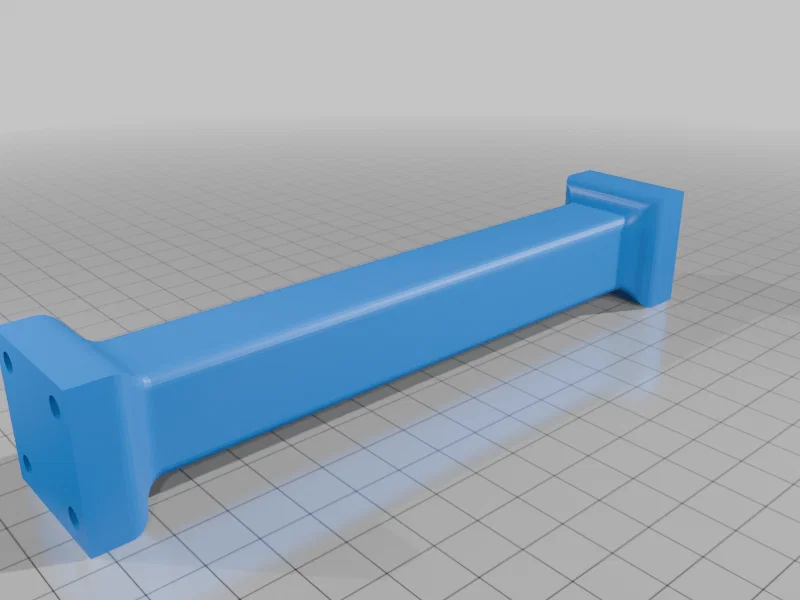

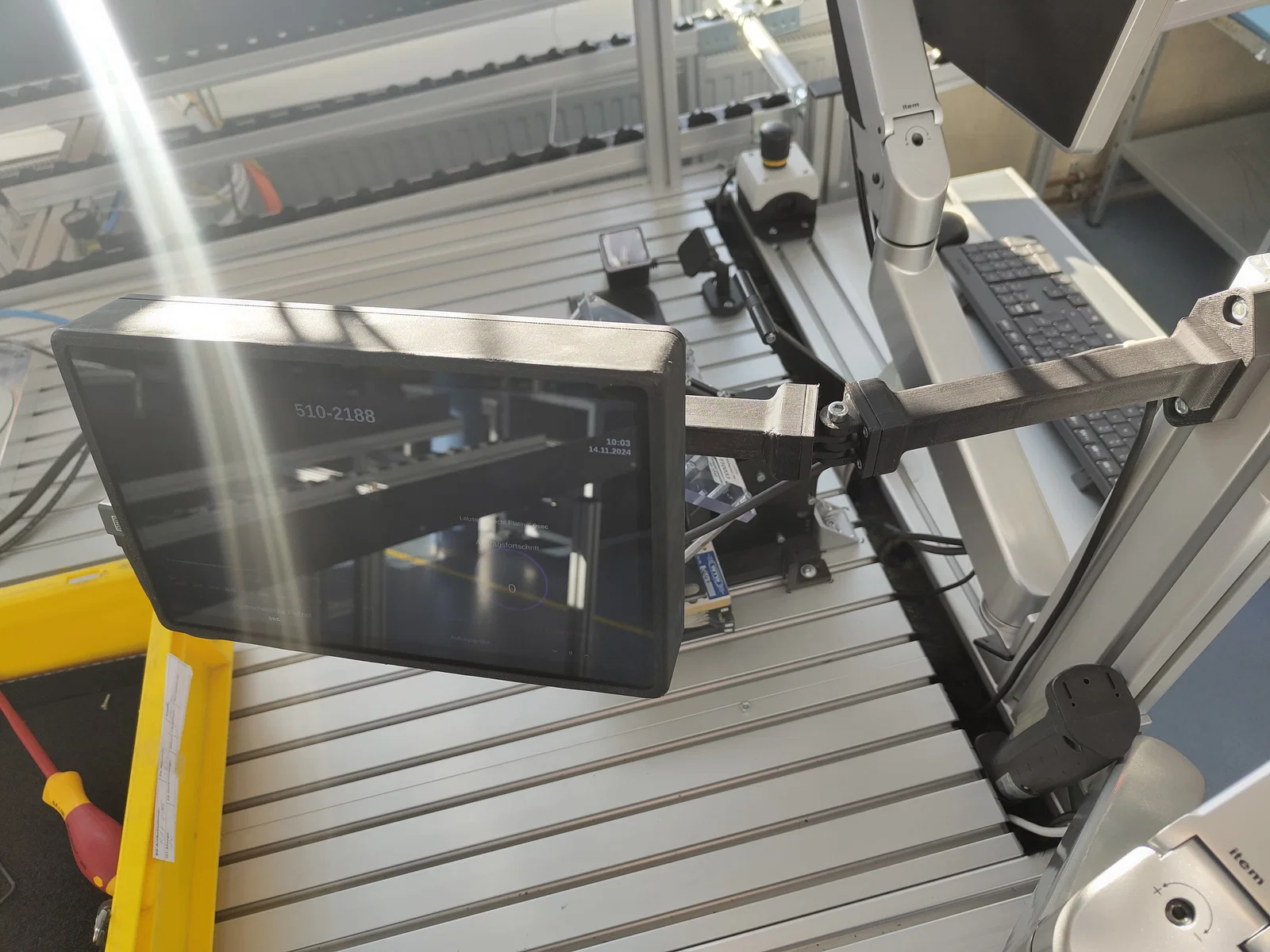

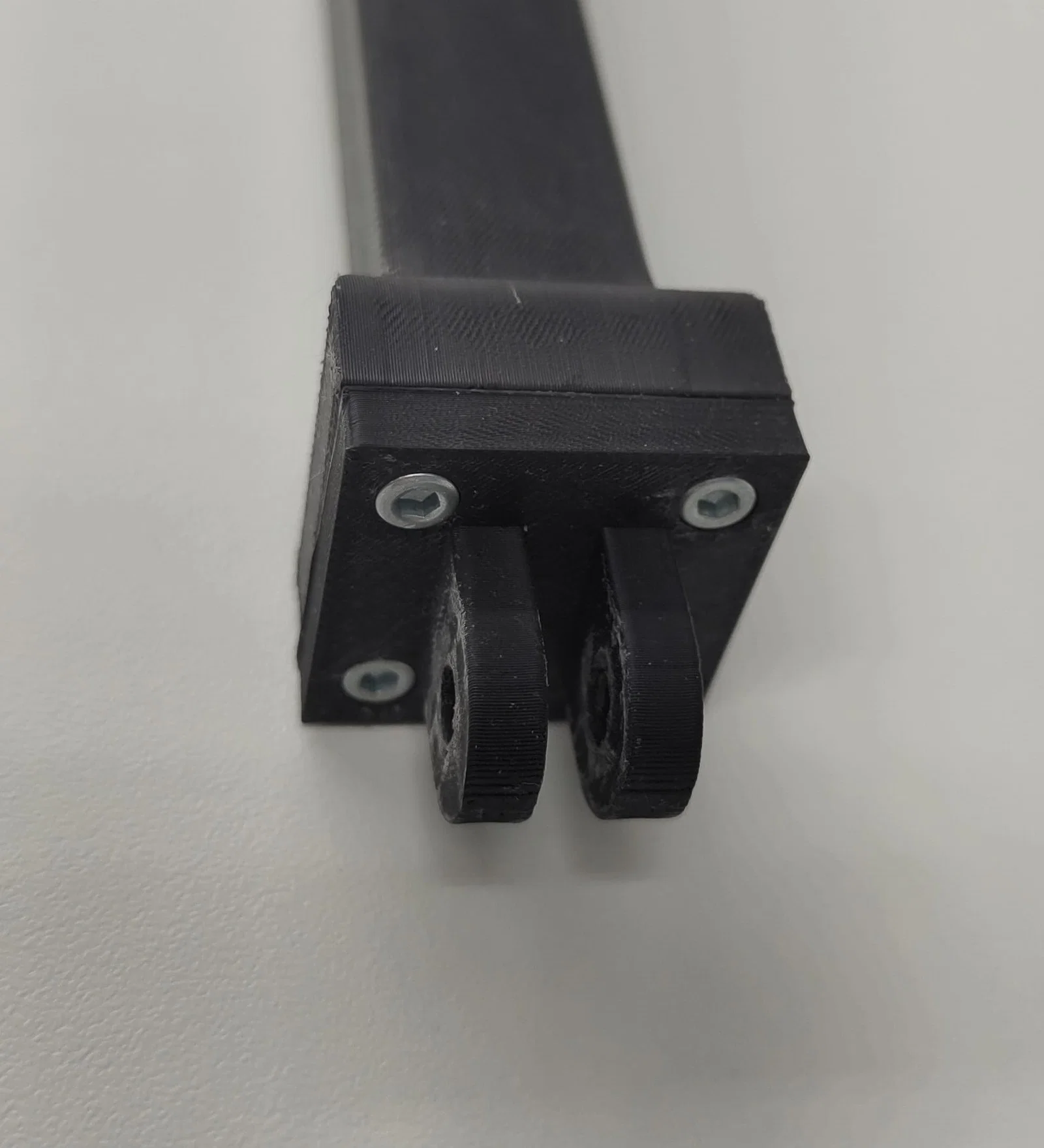

Lắp ráp cánh tay đỡ màn hình: 24 ốc cấy nhiệt M3x5,7x4,6mm - cho tất cả lỗ ở phần đế tay đỡ, phần nối dài, phần lắp ráp và nắp lưng. 4 ốc M3 x 10mm – nối bản lề 1 vào nắp lưng. 4 ốc M3 x 10mm – nối bản lề 1 vào phần gắn tay đỡ. 4 ốc M3 x 10mm – nối bản lề 2 vào phần gắn tay đỡ. 4 ốc M3 x 10mm – nối bản lề 2 vào phần nối dài. 4 ốc M3 x 12mm – nối phần nối dài vào đế. 2 ốc M5 x 30mm – cố định hai bản lề và điều chỉnh góc nghiêng màn hình.

Nếu muốn hơn 2 khớp, bạn chỉ cần thêm 8 ốc M3 và ốc cấy nhiệt cho mỗi phần mở rộng.

Cài đặt in (Print Settings)

Thương hiệu máy in: Bambu Lab Máy in: Bambu P1P Rafts: Có Supports: Không Độ phân giải: 0.16 Infill: 20% Chất liệu: M4P PLA Ghi chú: Không cần dùng support, nhưng mình khuyên nên dùng thêm lớp brim bên trong (và bên ngoài để an toàn hơn) khi in nắp lưng vì các góc rất dễ bị cong.

Sau khi in (Post-Printing)

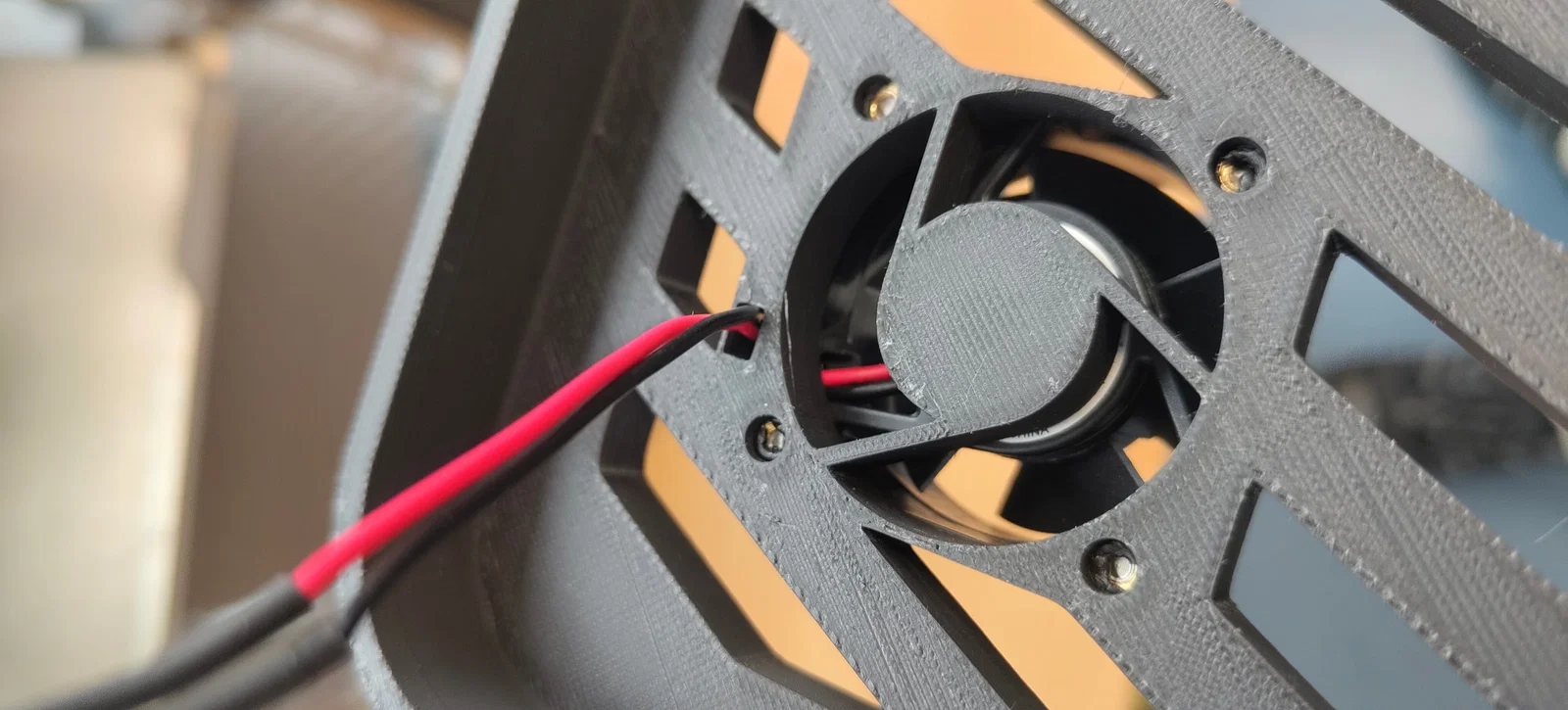

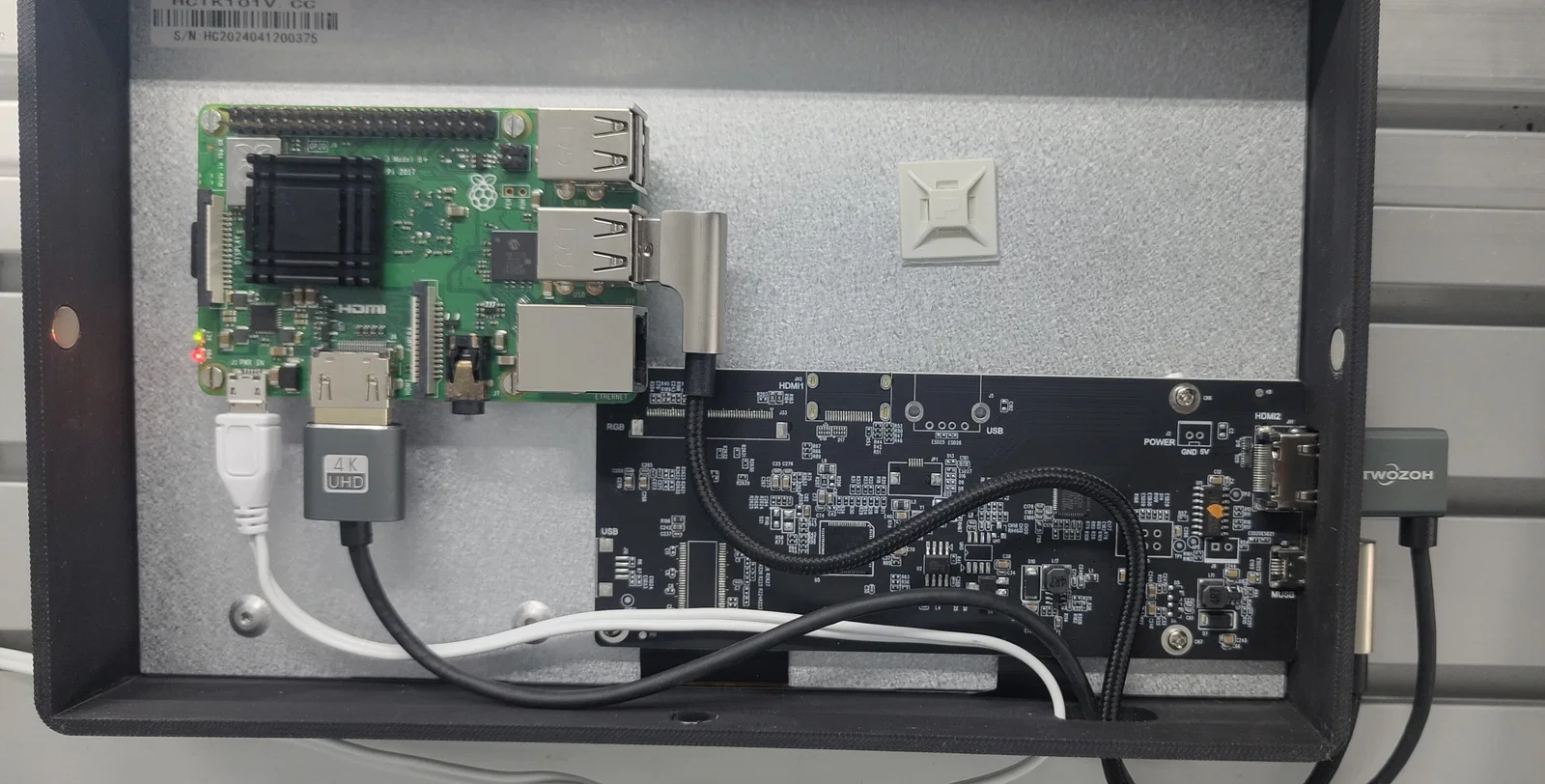

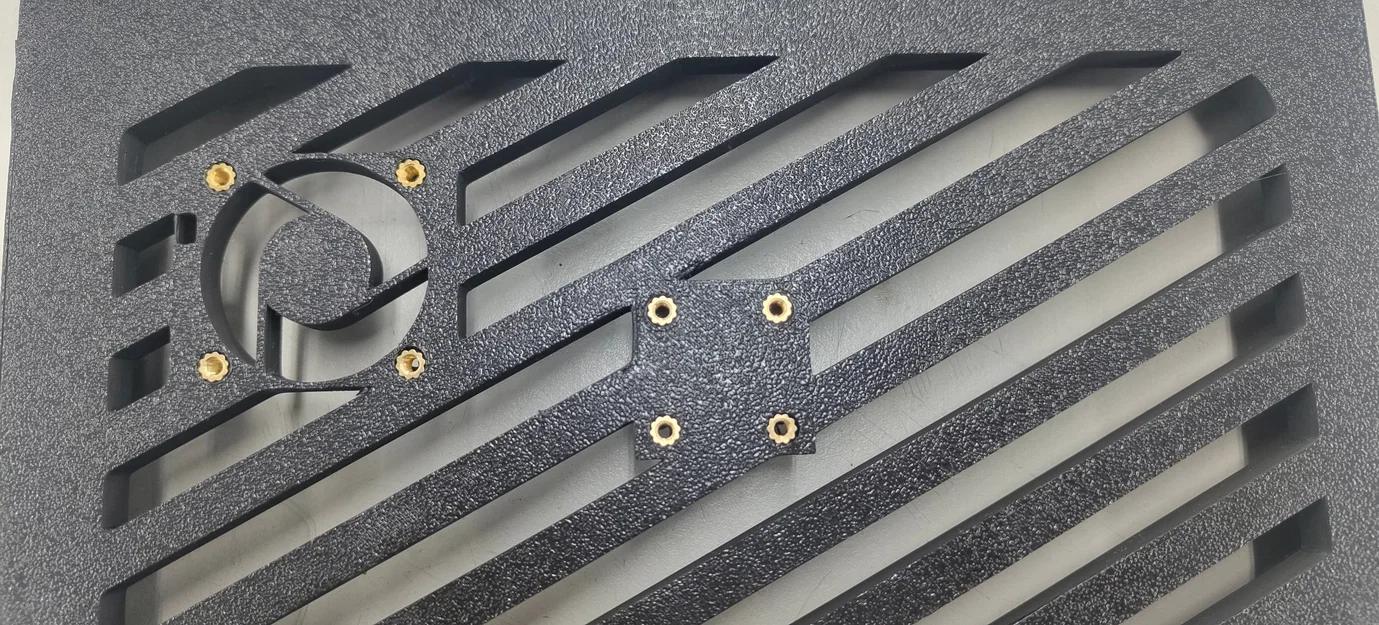

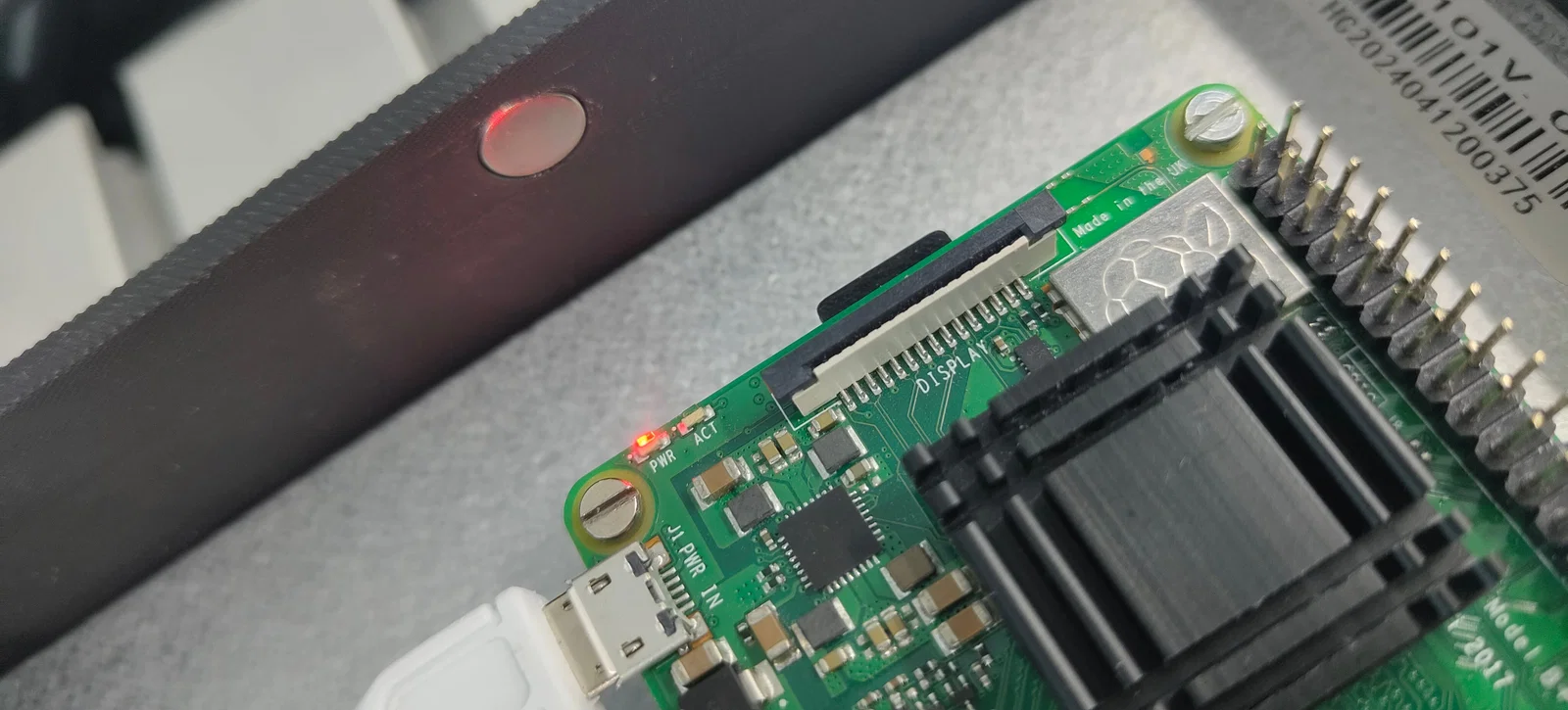

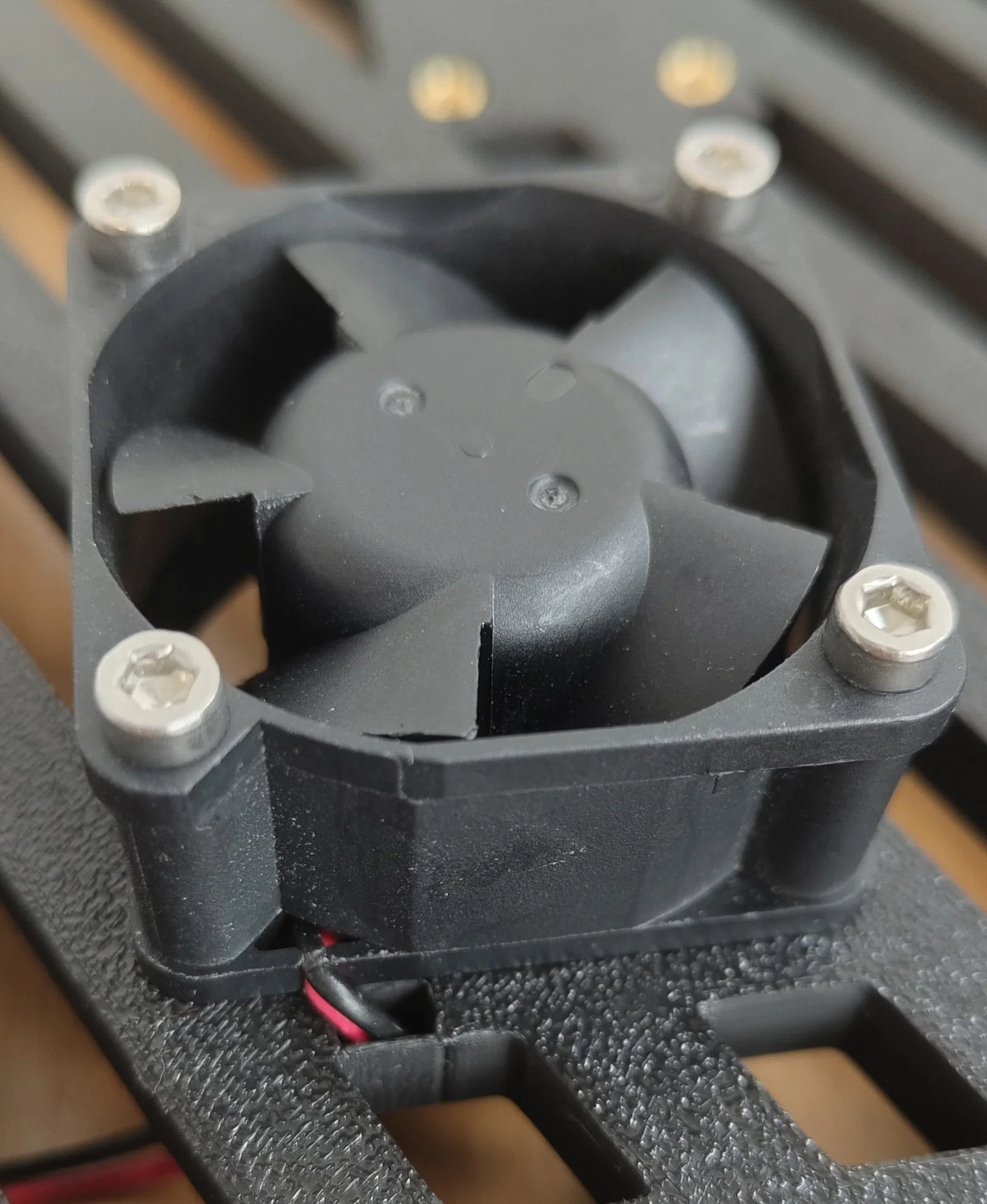

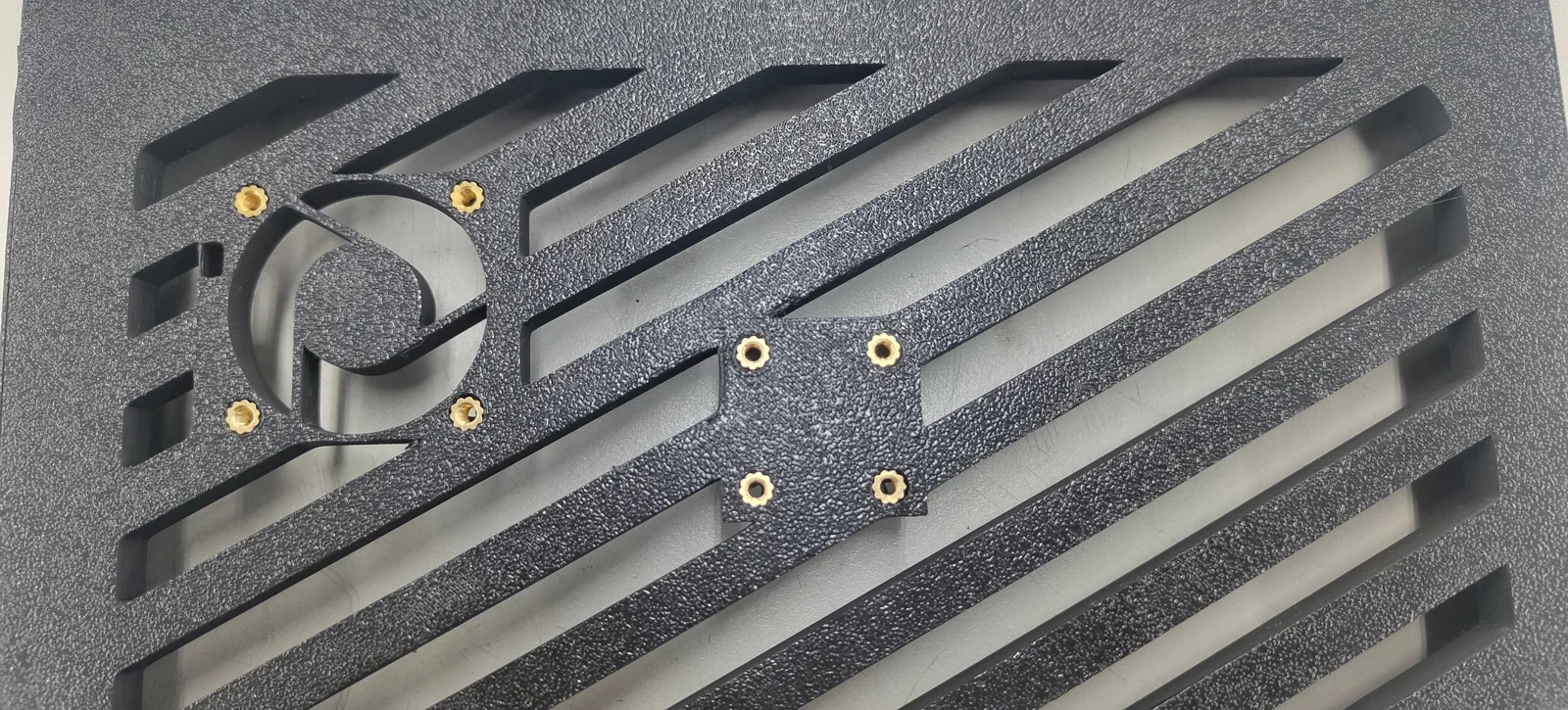

Lắp ráp chính Hướng dẫn: 1. Gắn Raspberry Pi vào màn hình, sau đó đặt màn hình vào case. Nhớ dùng chân đế (standoff) khi gắn Raspberry Pi, vì tiếp xúc trực tiếp với kim loại có thể gây lỗi. Mình đã tự in chân đế, dùng rất ổn, chỉ cần chú ý độ dài vừa phải. 2. Đặt nam châm vào các lỗ bên hông case và nắp lưng. Nhỏ một tí keo dán sắt để giữ cố định. 3. Lắp các ốc cấy nhiệt M3 theo thiết kế. 4. Đi dây: Nếu quạt có đầu cắm, hãy đi dây qua rãnh cáp. Nếu quạt có đầu kết nối, hãy đi qua các khe thông gió. 5. Lắp quạt: Dùng ốc M3 phù hợp. Đừng dùng ốc quá dài kẻo nó đâm vào bên trong bảng mạch.

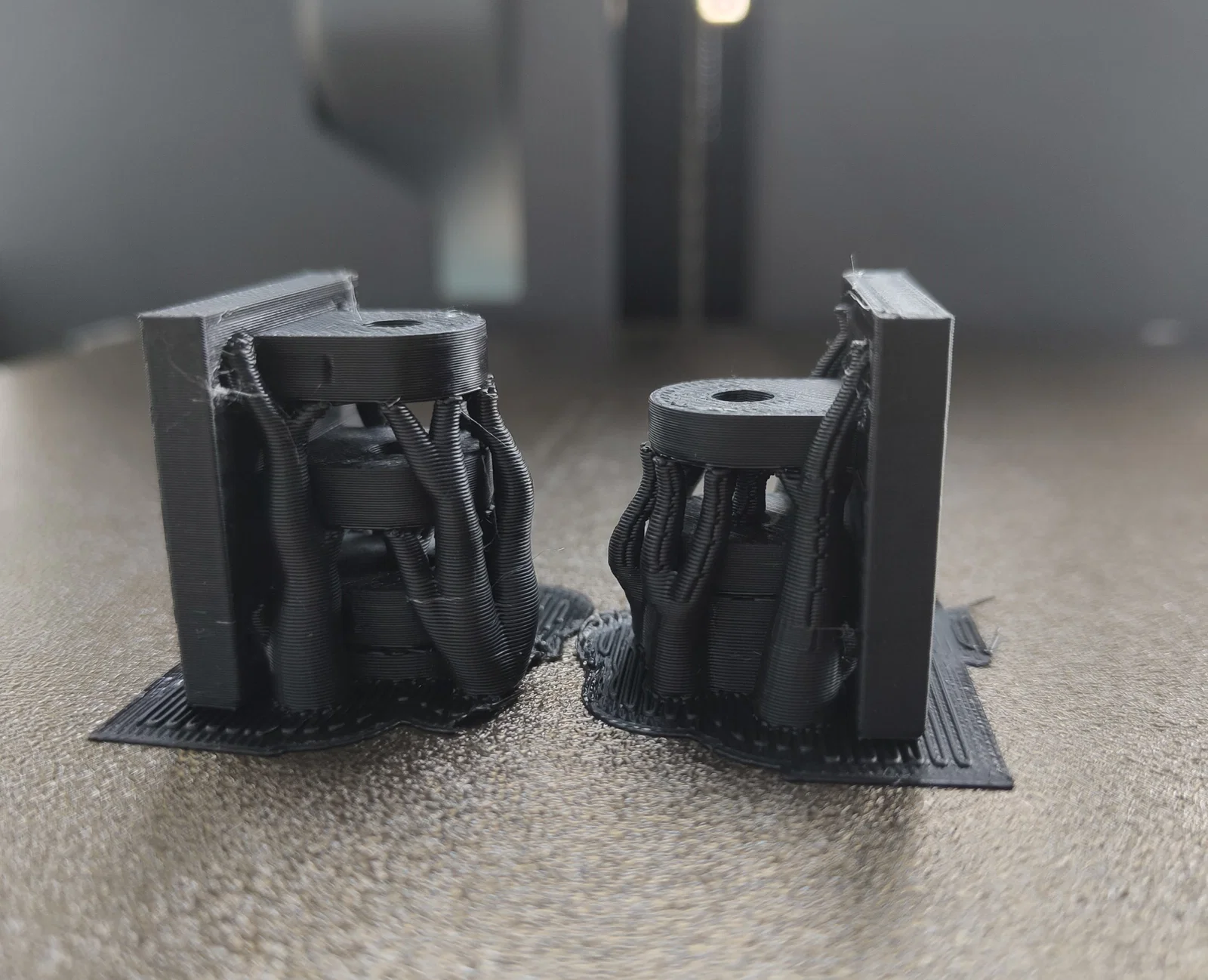

Lưu ý: Khi in chân đế hay cánh tay đỡ, tuyệt đối không in đứng vì rất dễ gãy. Các khớp được thiết kế rất khít. Nếu bị chặt, bạn chỉ cần mài nhẹ bản lề cho đến khi di chuyển trơn tru là được.
