ICP V2 Baclight cho mô phỏng buồng lái F-16

Sau khi chế tạo TWP với các microswitch 6x6x9, mình muốn thiết kế lại chiếc ICP theo cùng một phong cách. Mình tận dụng chân giữa của microswitch làm trụ đỡ cho chính nút bấm, kết hợp đèn LED để chiếu sáng nền và sử dụng board mạch sợi thủy tinh đục lỗ bước 2.54 làm đế gắn.

Vì thế, mình đã thiết kế lại chiếc ICP này.

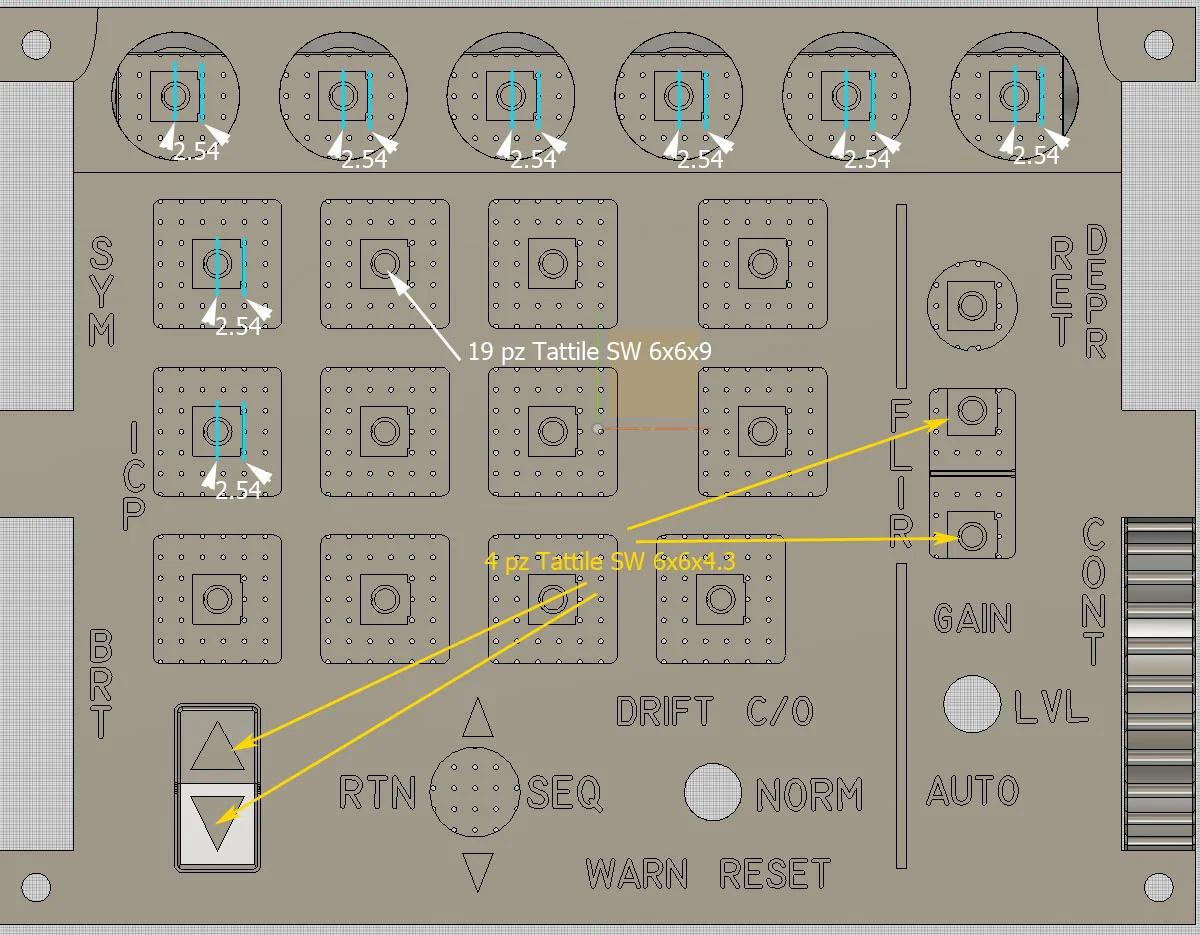

Phần thân nút bấm được lắp vừa vặn vào các microswitch 6x6x9, trong khi hai nút gạt (rockers) vẫn sử dụng microswitch 6x6x4.3. Để định hướng cho các nút tròn, mình đã tạo một rãnh nhỏ. Các bạn cần dùng giấy nhám để mài nhẵn, bo tròn những phần dư thừa hoặc các chi tiết do in 3D để lại.

Để cố định mọi thứ, mình sử dụng keo và ốc vít 2mm hoặc M2 (loại mình mua theo bộ trên Amazon với nhiều độ dài khác nhau, rất tiện để gắn Arduino và các giao diện khác).

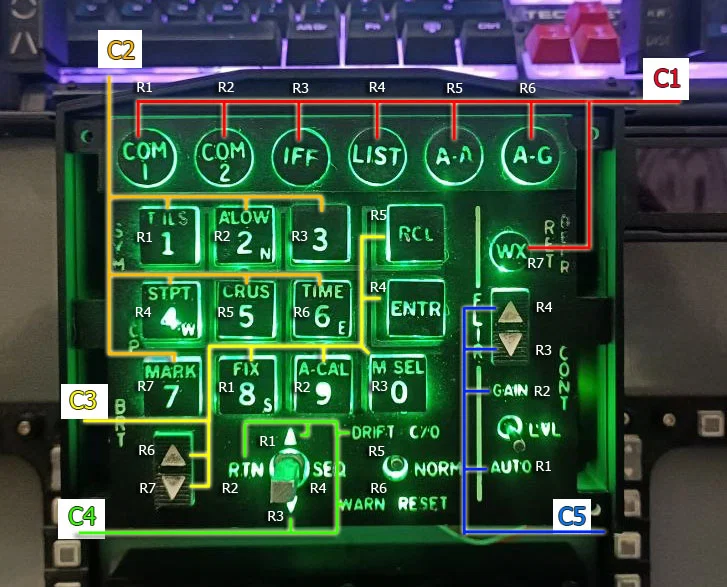

Như trong ảnh, các microswitch cần được căn chỉnh về phía bên phải để chân cắm khớp với lỗ trên bảng mạch.

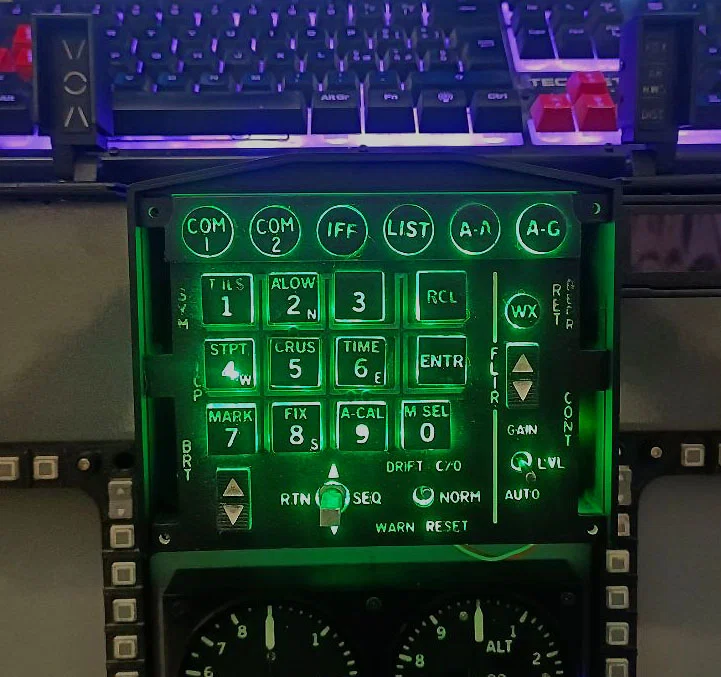

Nút bấm gồm hai phần: phần thân mình in bằng nhựa trong suốt, và phần nhãn nút in bằng nhựa PLA trắng.

Bên dưới ICPup có sẵn các vị trí để lắp đèn LED, đảm bảo ánh sáng khúc xạ đúng vào các ký tự trên thân nút.

Việc in ấn không dễ dàng, các bạn hãy căn chỉnh bàn in và thông số extrusion thật kỹ để đảm bảo độ chính xác của các chi tiết.
