Nắp đậy giữ sợi nhựa cho hộp chống ẩm (Gen 3)

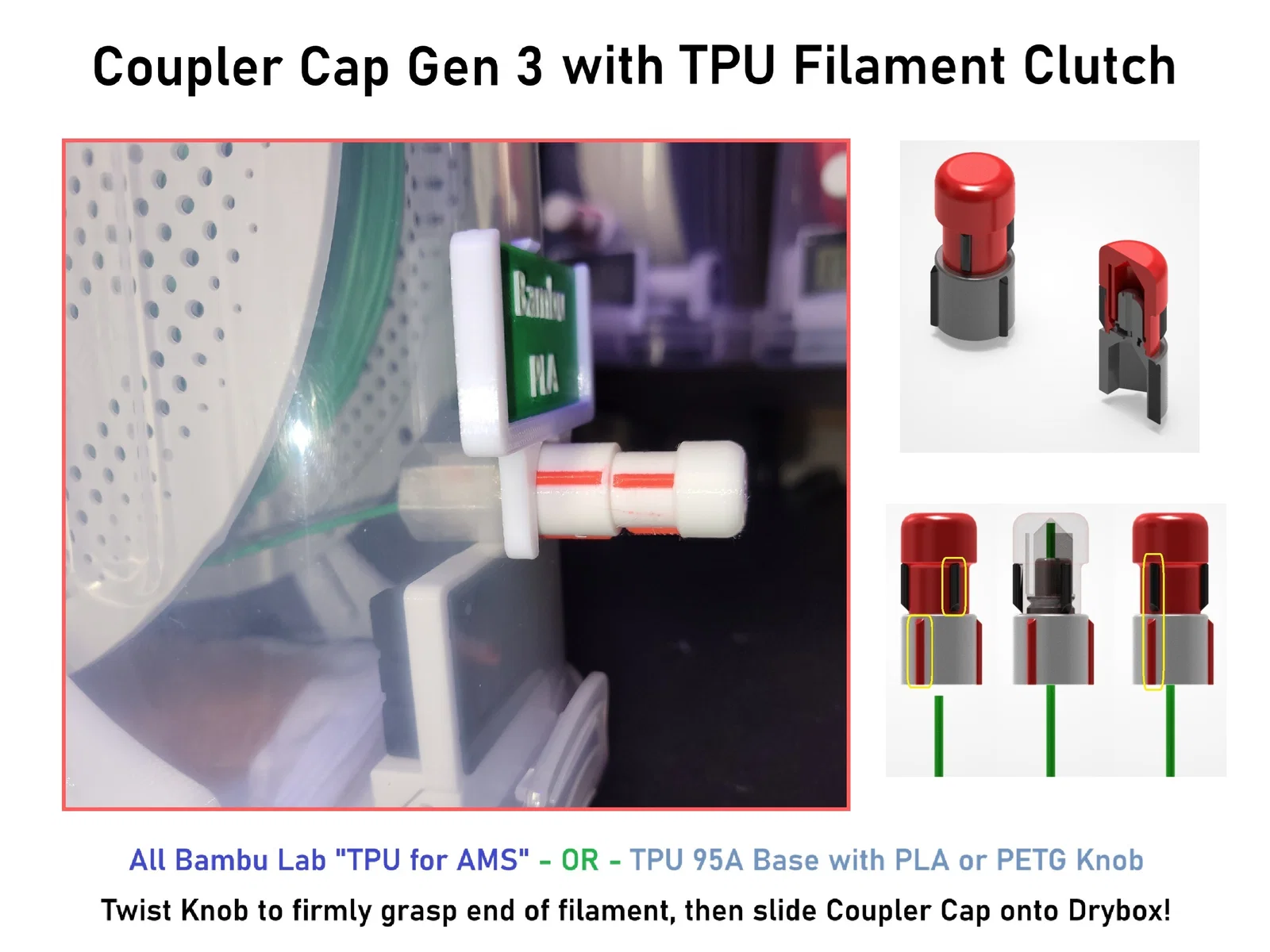

Đây là thế hệ thứ 3 của nắp đậy Coupler Cap cải tiến dành cho hộp chống ẩm Ultimate Filament Drybox, được thiết kế lại hoàn toàn so với phiên bản gốc. Cấu trúc gồm 2 phần, có thể in bằng toàn bộ nhựa TPU for AMS của Bambu Lab hoặc kết hợp đế TPU 95A với núm vặn bằng PLA hoặc PETG. Bạn chỉ cần xoay núm để kích hoạt cơ chế ly hợp giúp giữ chặt đầu sợi nhựa, sau đó gắn nắp Coupler Cap vào đầu nối PC4-M10 trên hộp chống ẩm. Phiên bản Gen 3 này kẹp sợi nhựa rất chắc chắn và hoạt động mượt mà hơn hẳn các phiên bản trước.

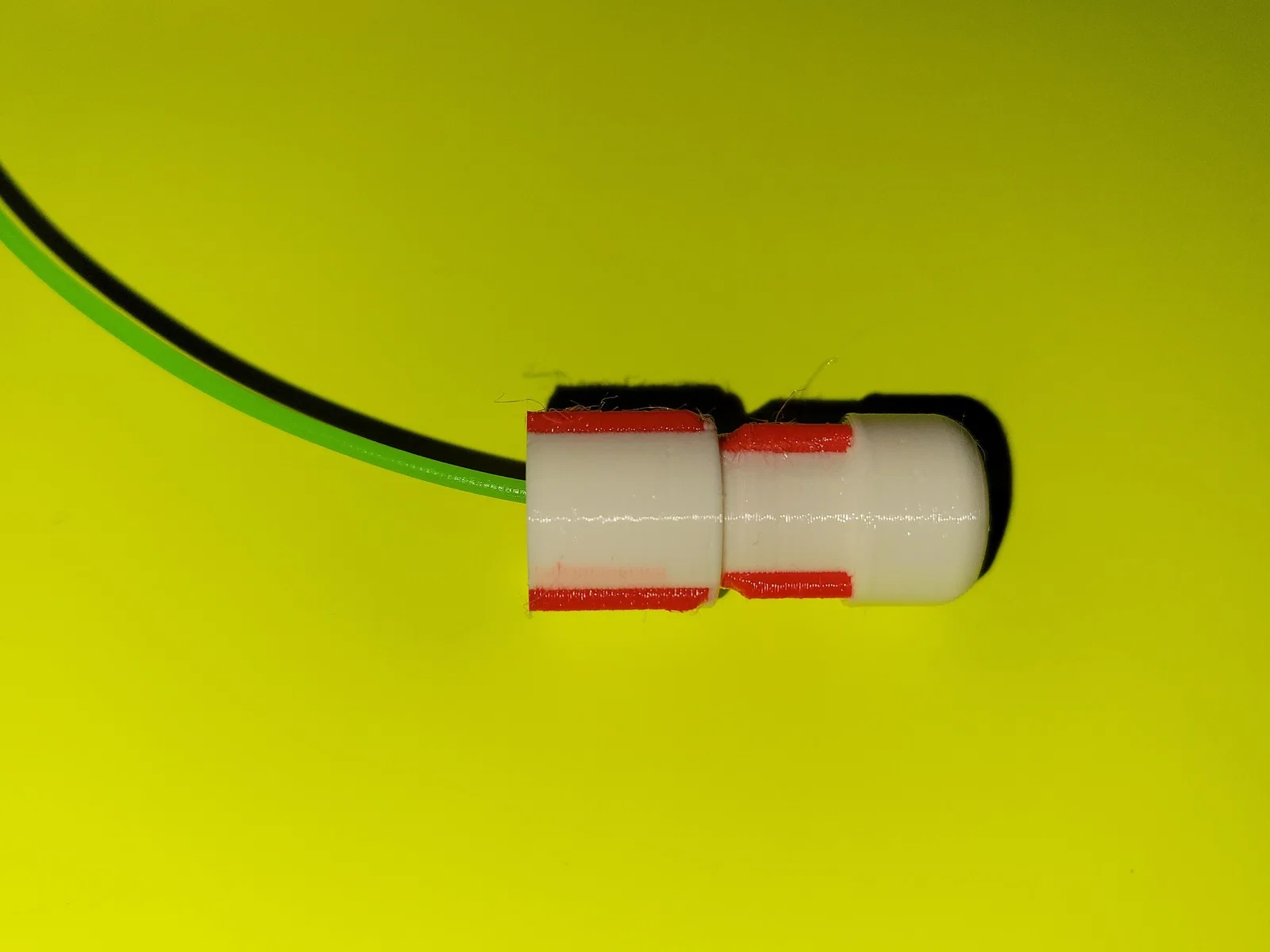

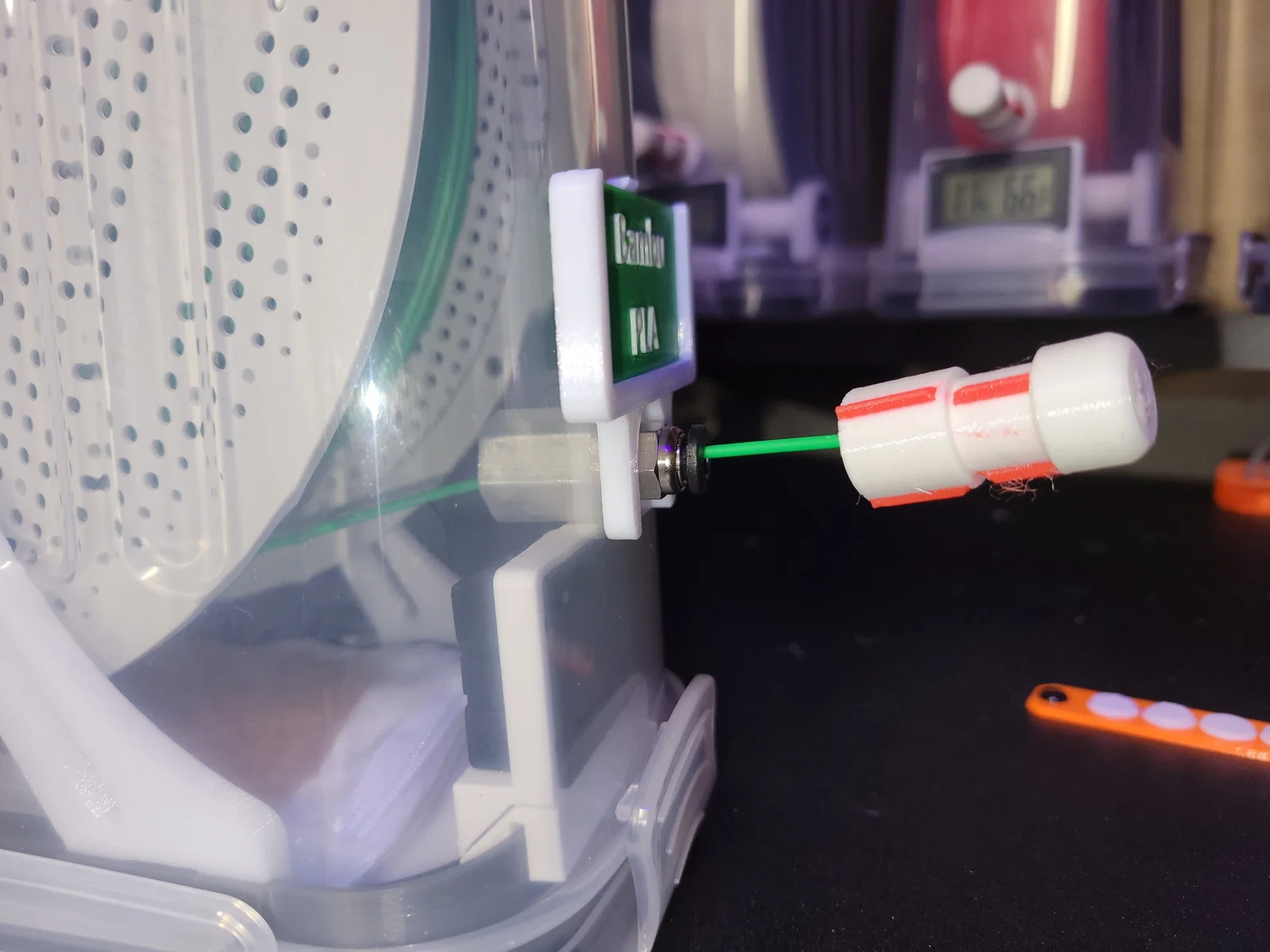

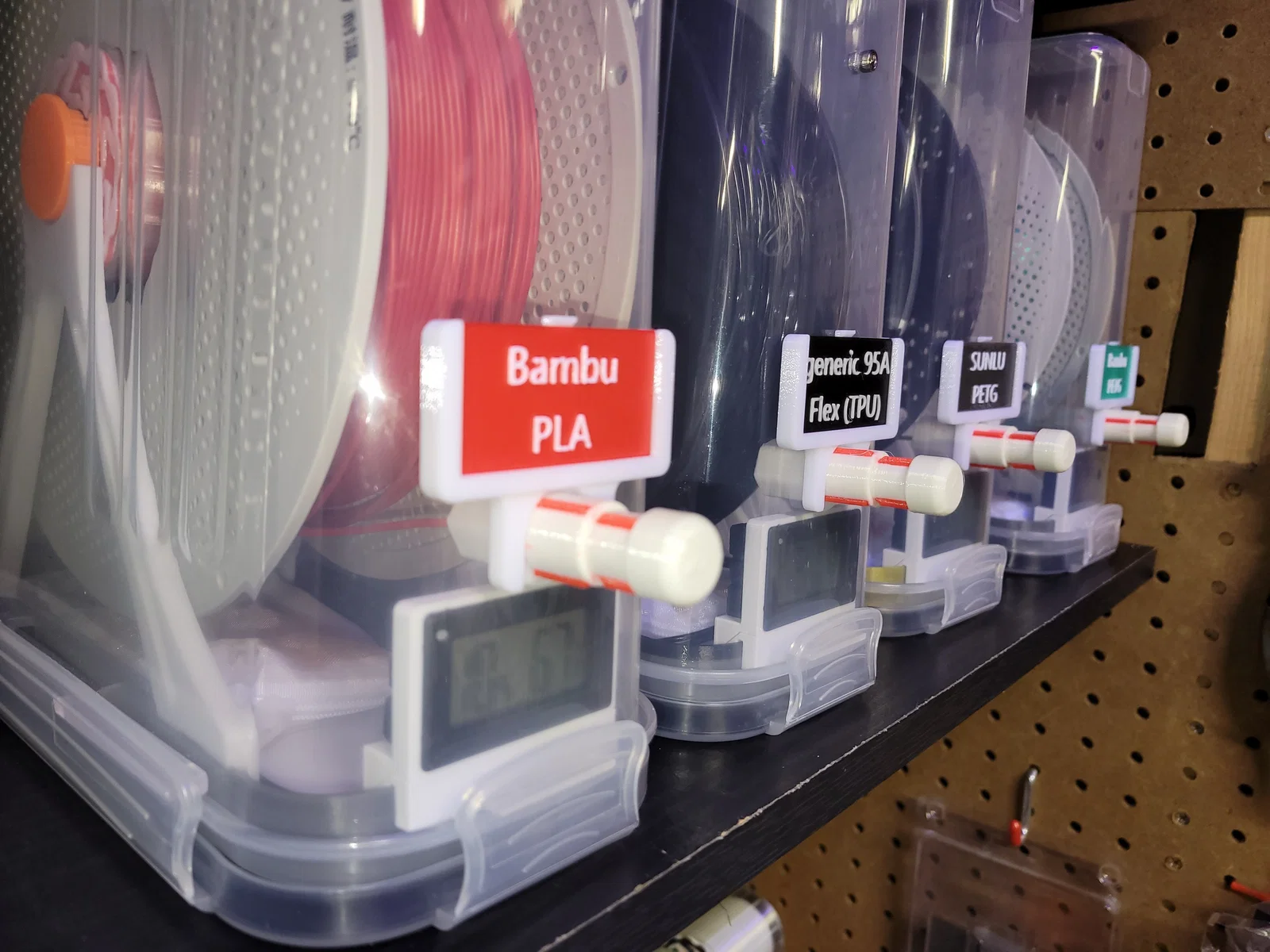

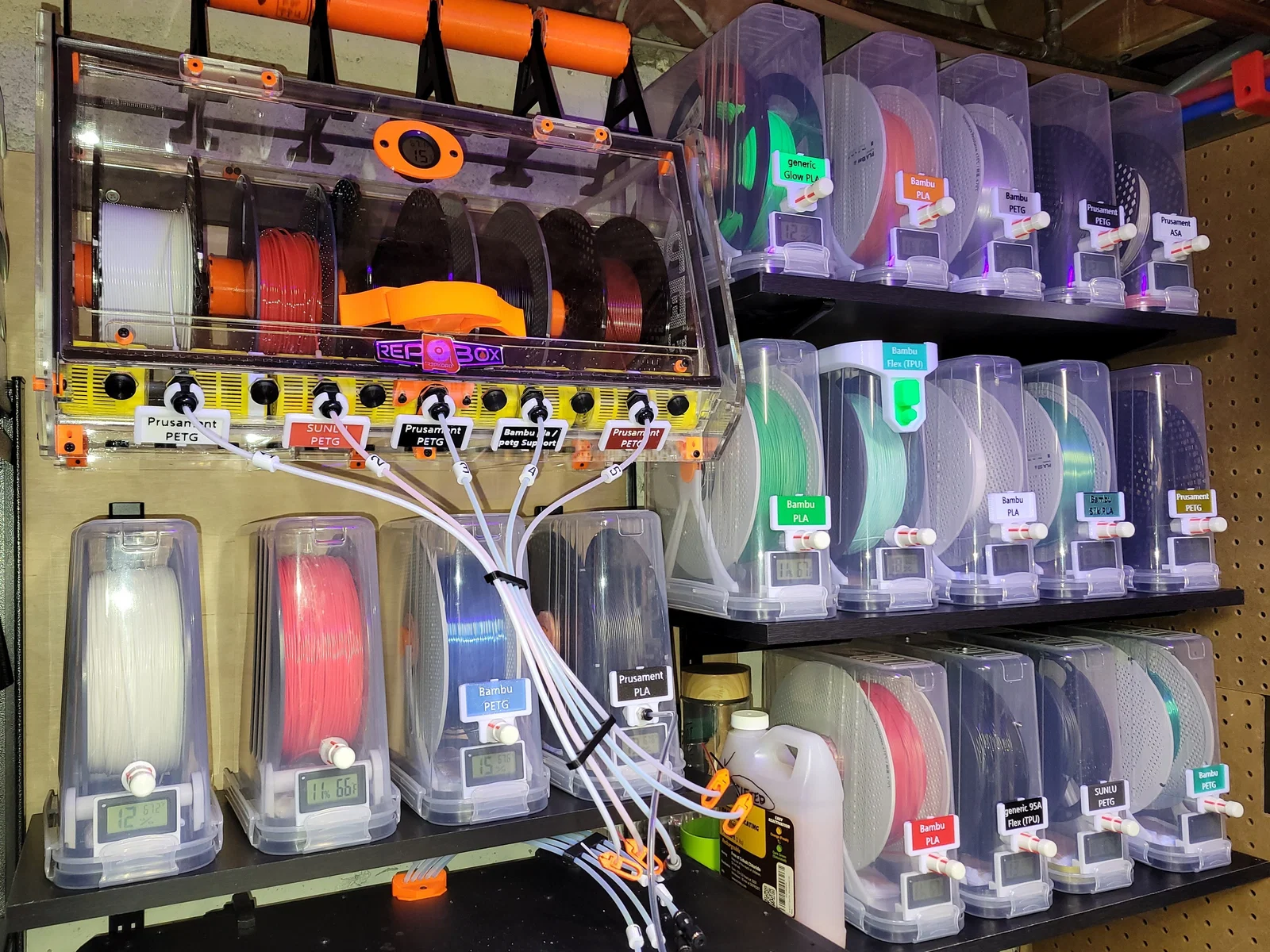

Nắp đậy này là phụ kiện hoàn hảo cho mọi loại hộp chống ẩm, có hoặc không có hệ thống tự thu sợi nhựa (như mẫu Auto-Rewinder của tôi). Nó giúp giữ đầu sợi nhựa không bị tuột vào trong hộp khi không sử dụng và đậy kín đầu nối PC4-M10. Sản phẩm tương thích với mọi loại nhựa, kể cả TPU.

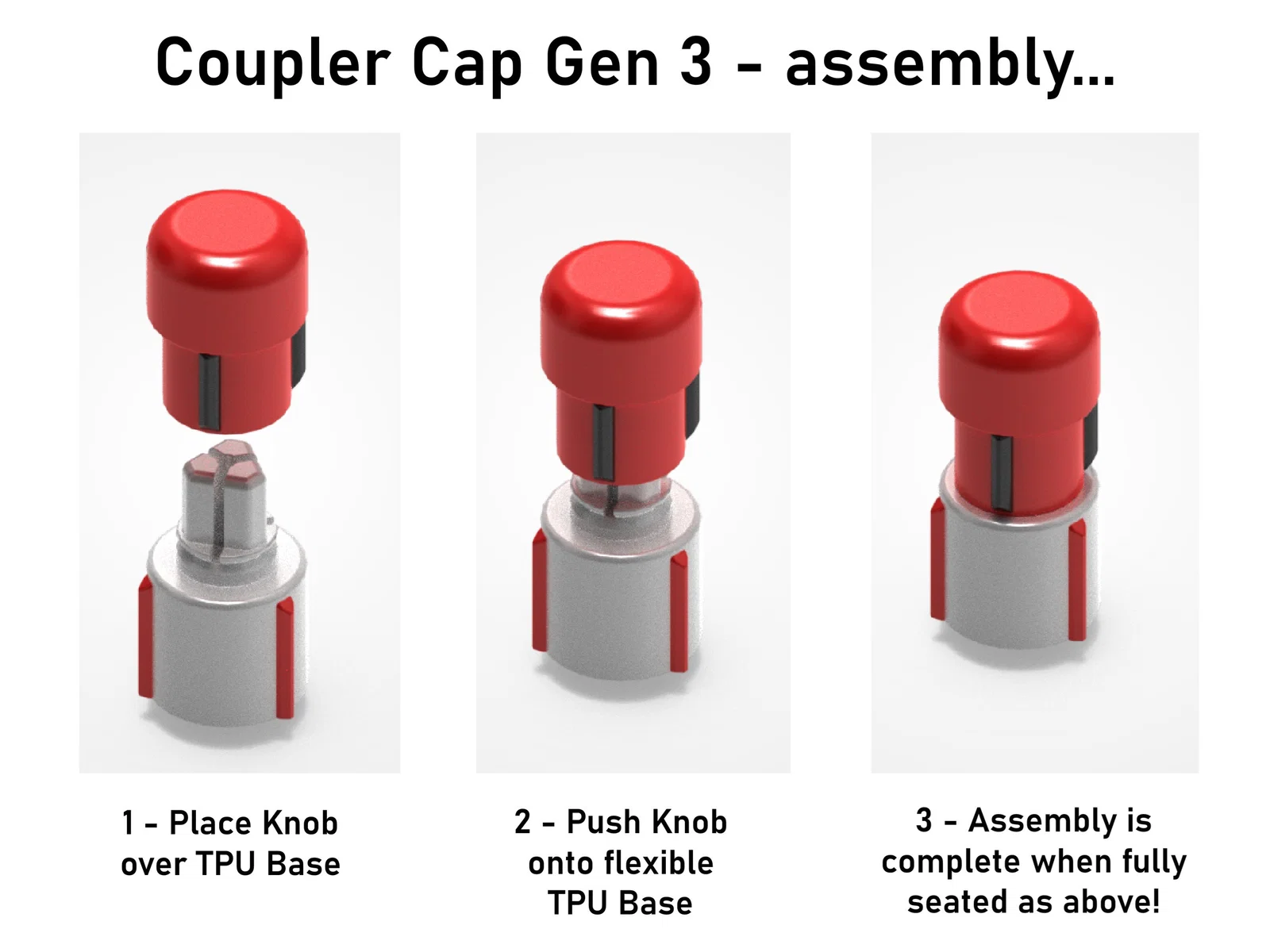

Hướng dẫn lắp ráp

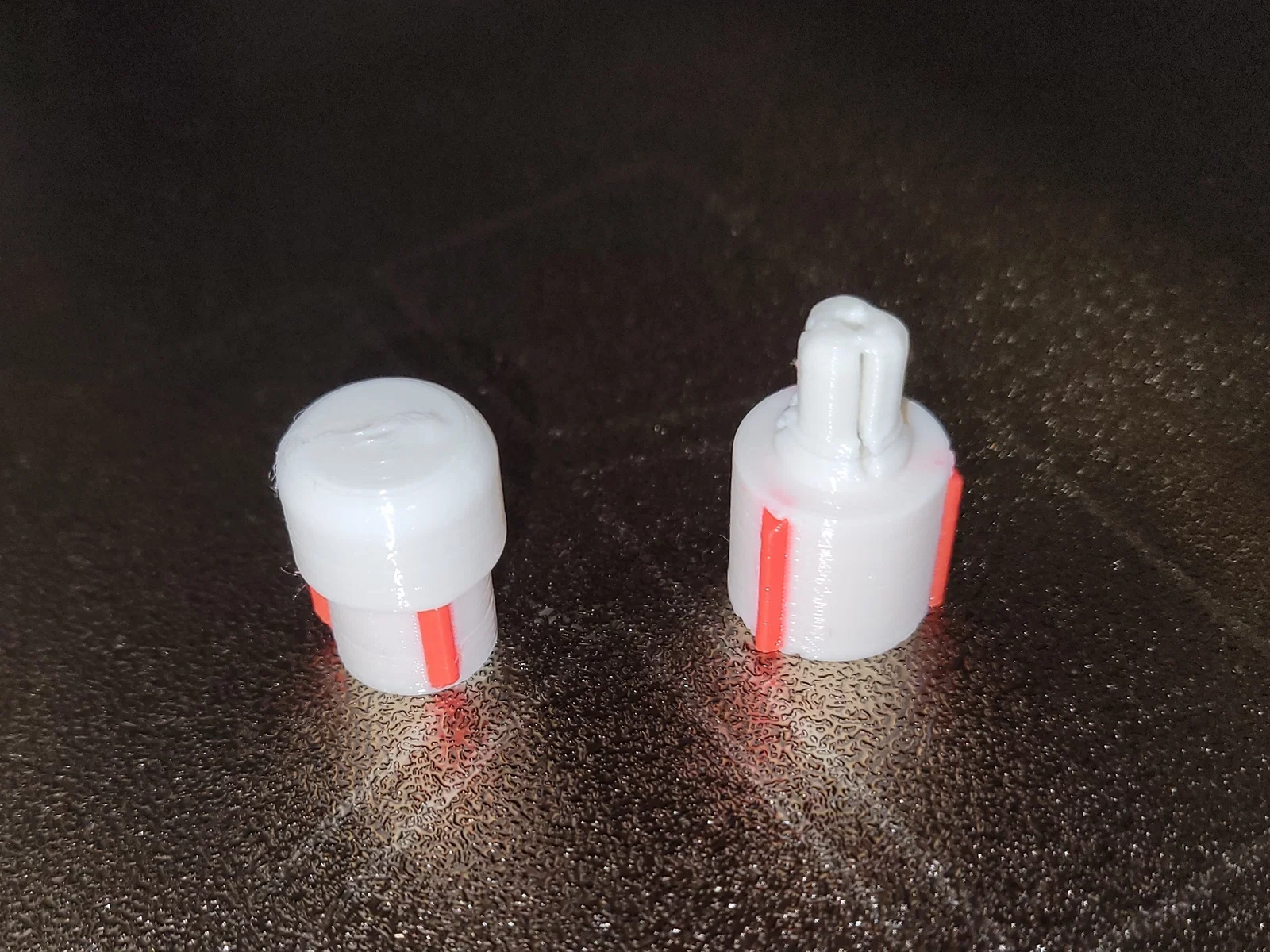

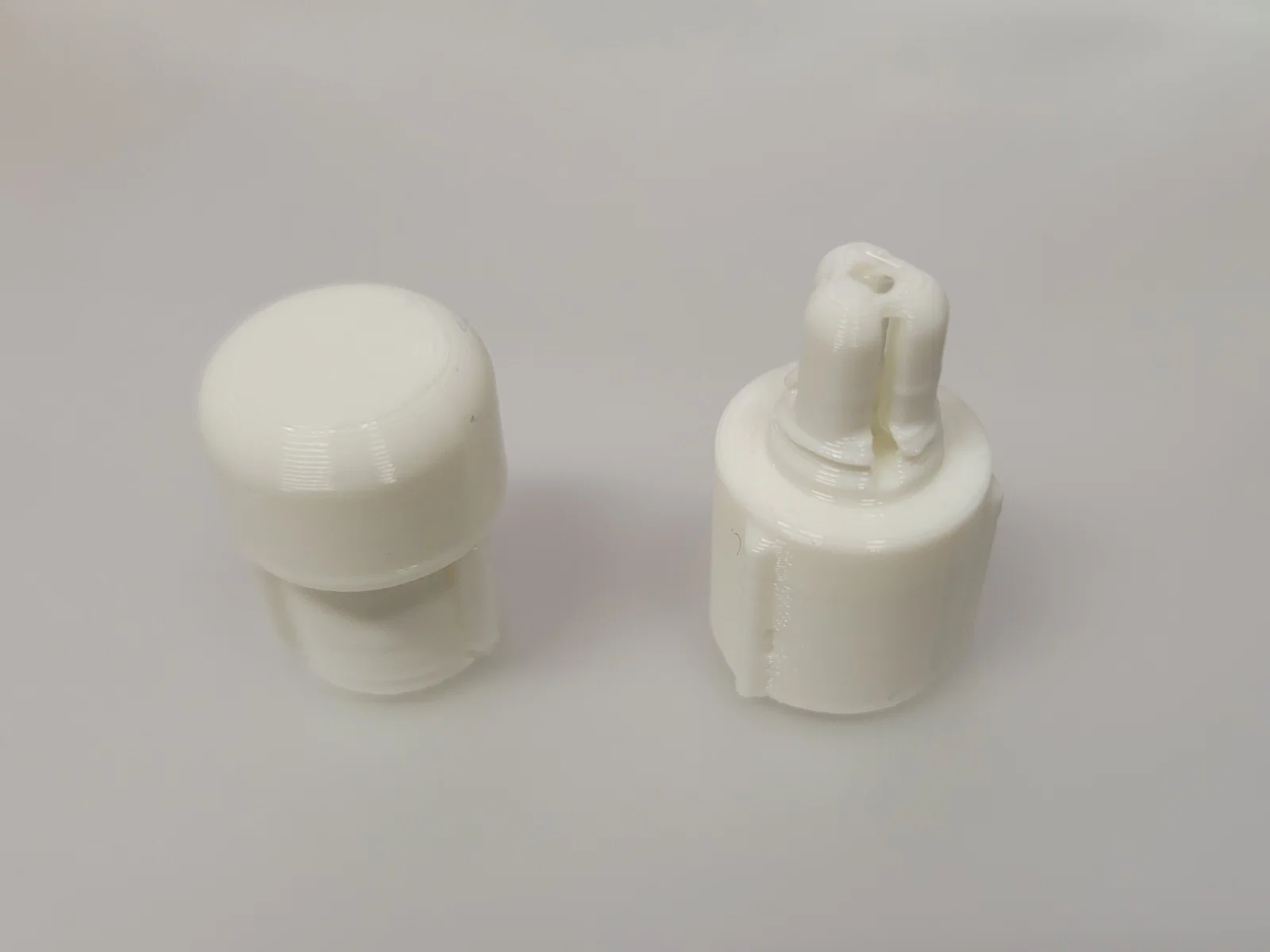

1 - Phần Đế (Base) - in bằng Bambu Lab "TPU for AMS" hoặc loại tương đương. 2 - Phần Núm vặn (Knob) - in bằng TPU, PLA hoặc PETG.

Lưu ý: Để có độ bám tốt nhất, hãy in cả Đế và Núm bằng "TPU for AMS" của Bambu Lab (độ cứng 68D). Nếu dùng TPU 95A, phần Núm bắt buộc phải in bằng PLA hoặc PETG.

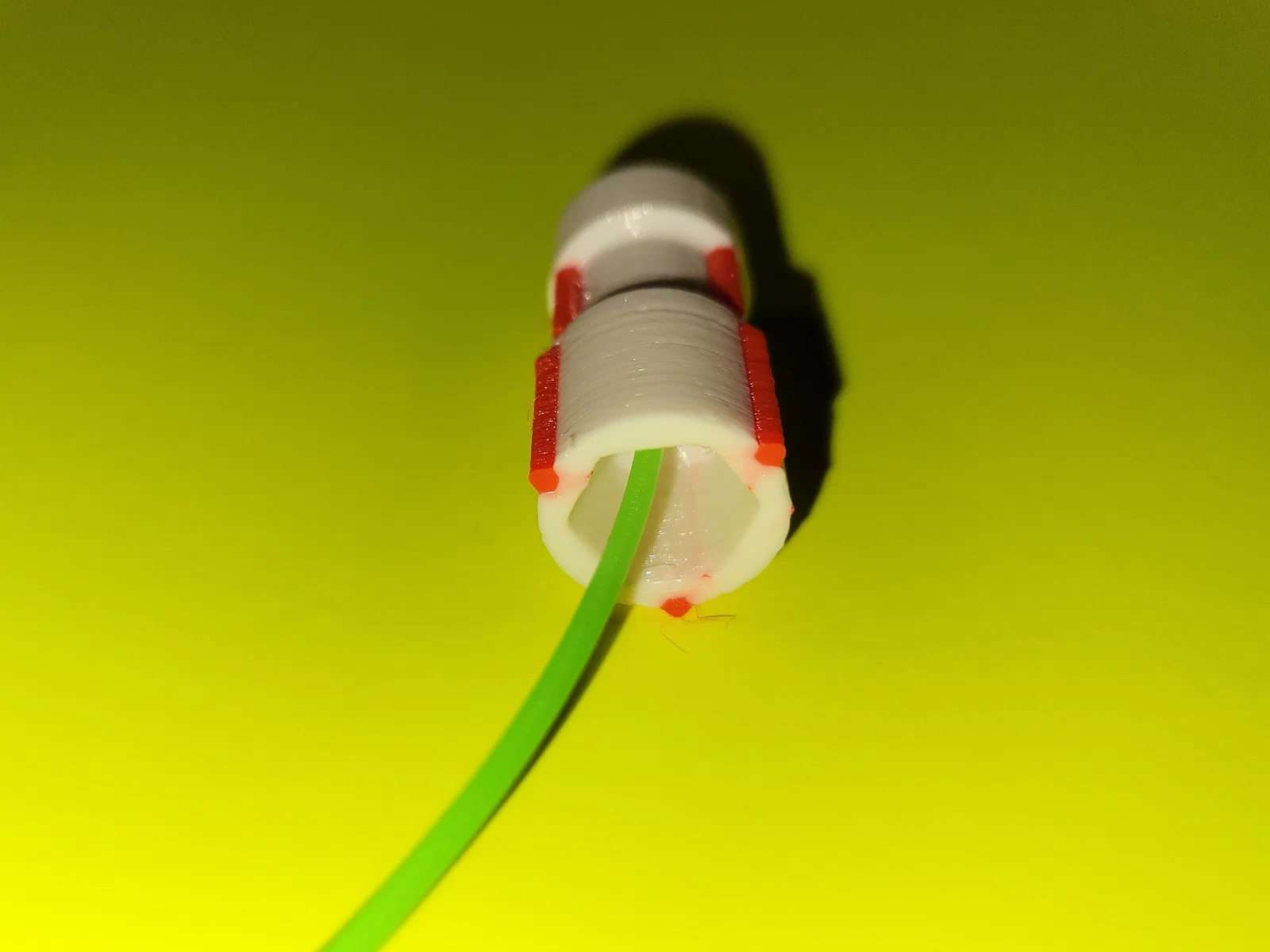

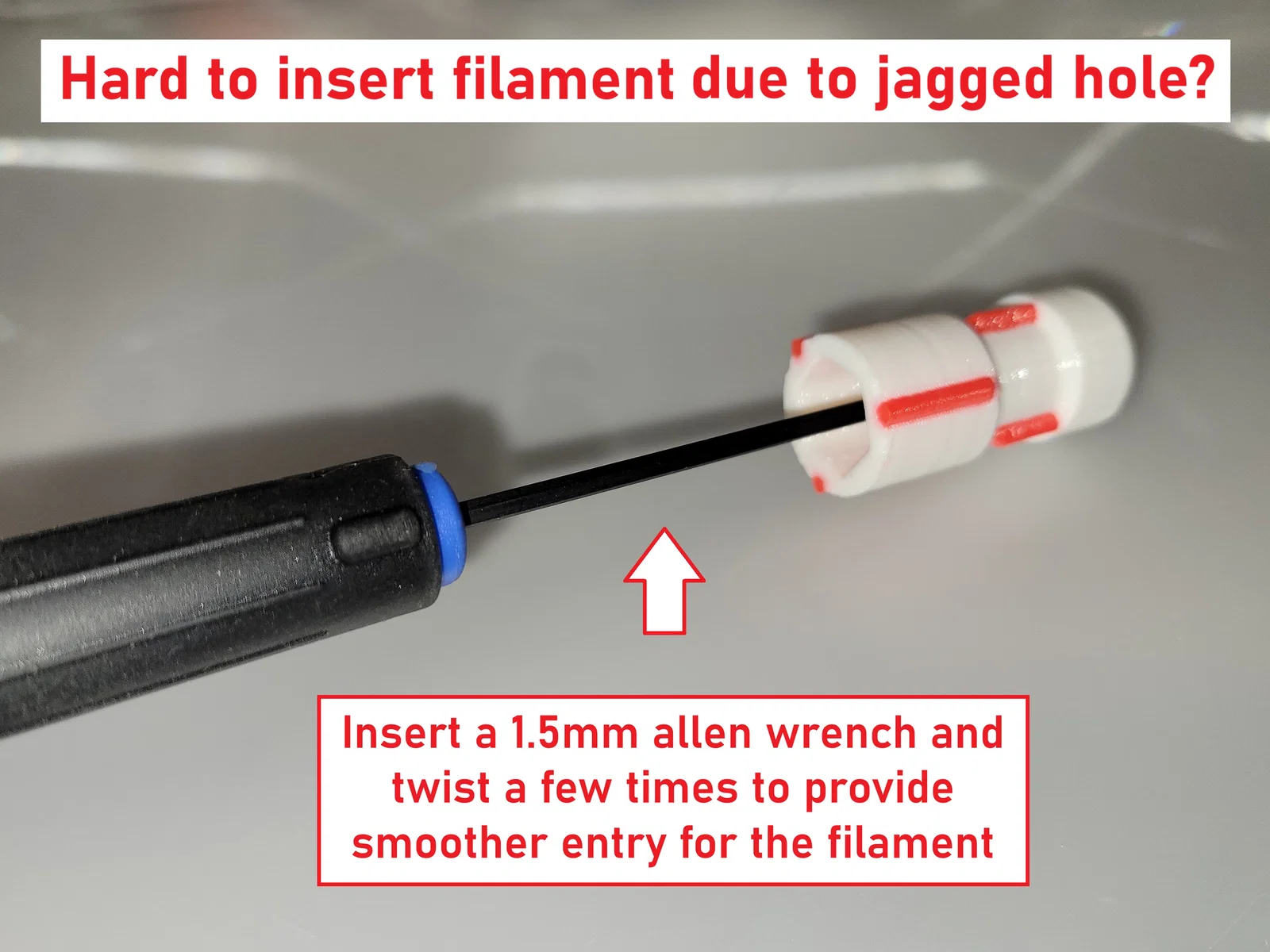

Nếu lỗ trong của đế TPU hơi hẹp, hãy dùng chìa lục giác 1.5mm xoay vài vòng để làm trơn đường dẫn:

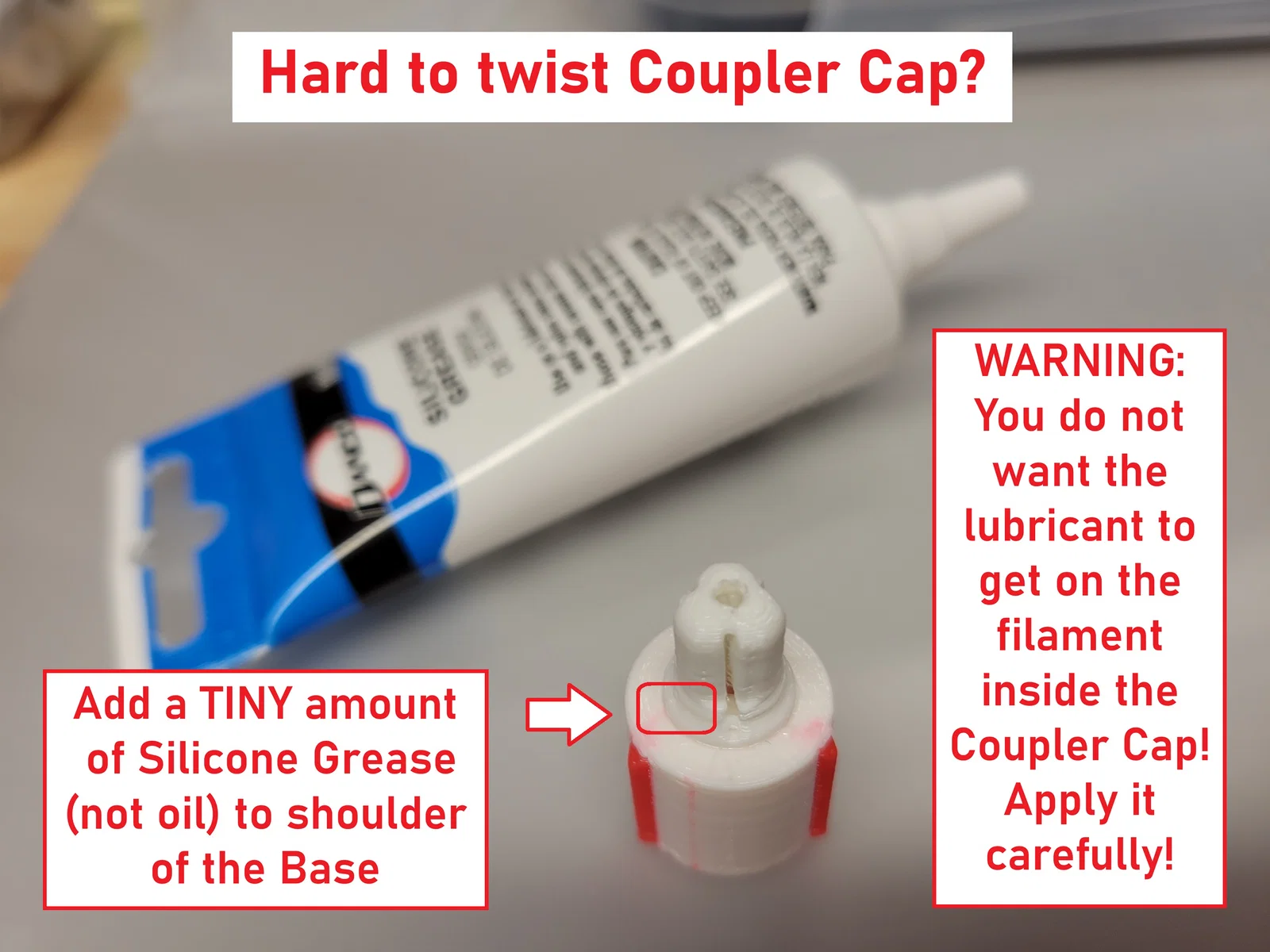

Nếu núm hơi chặt, bạn có thể xoay núm nhiều lần để làm lỏng bớt hoặc bôi một chút mỡ silicone (không dùng dầu) vào gờ của đế:

Cách sử dụng

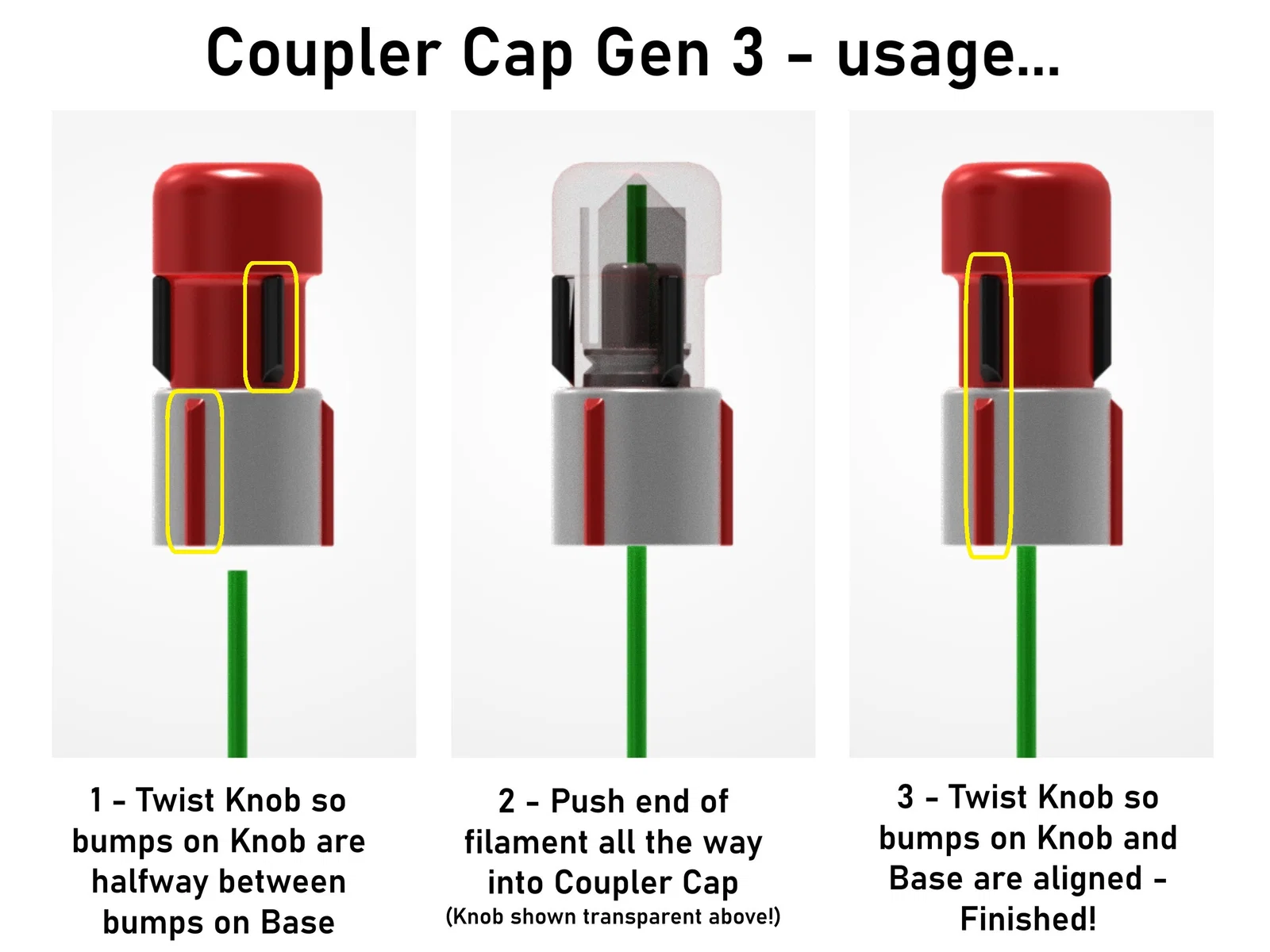

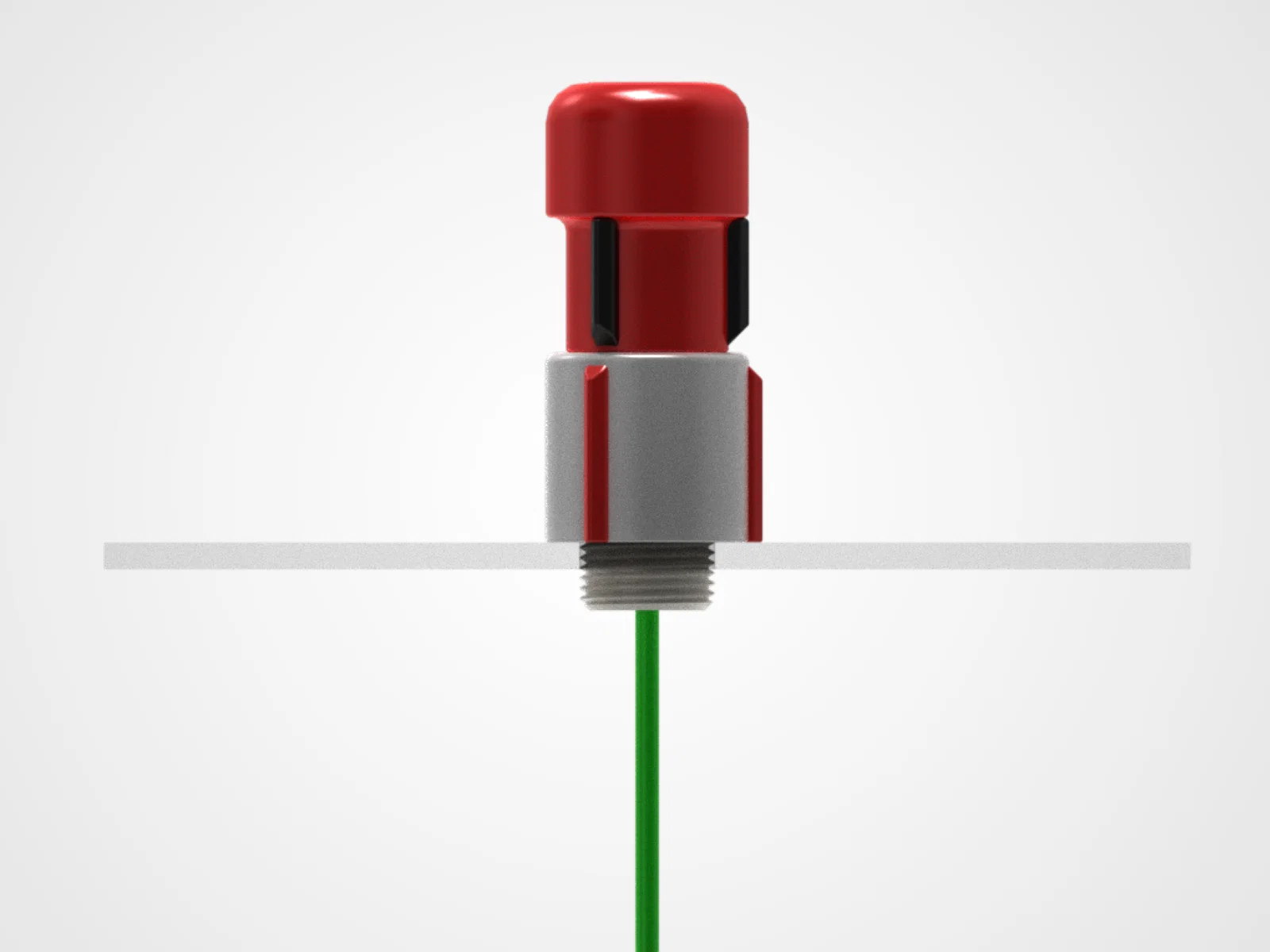

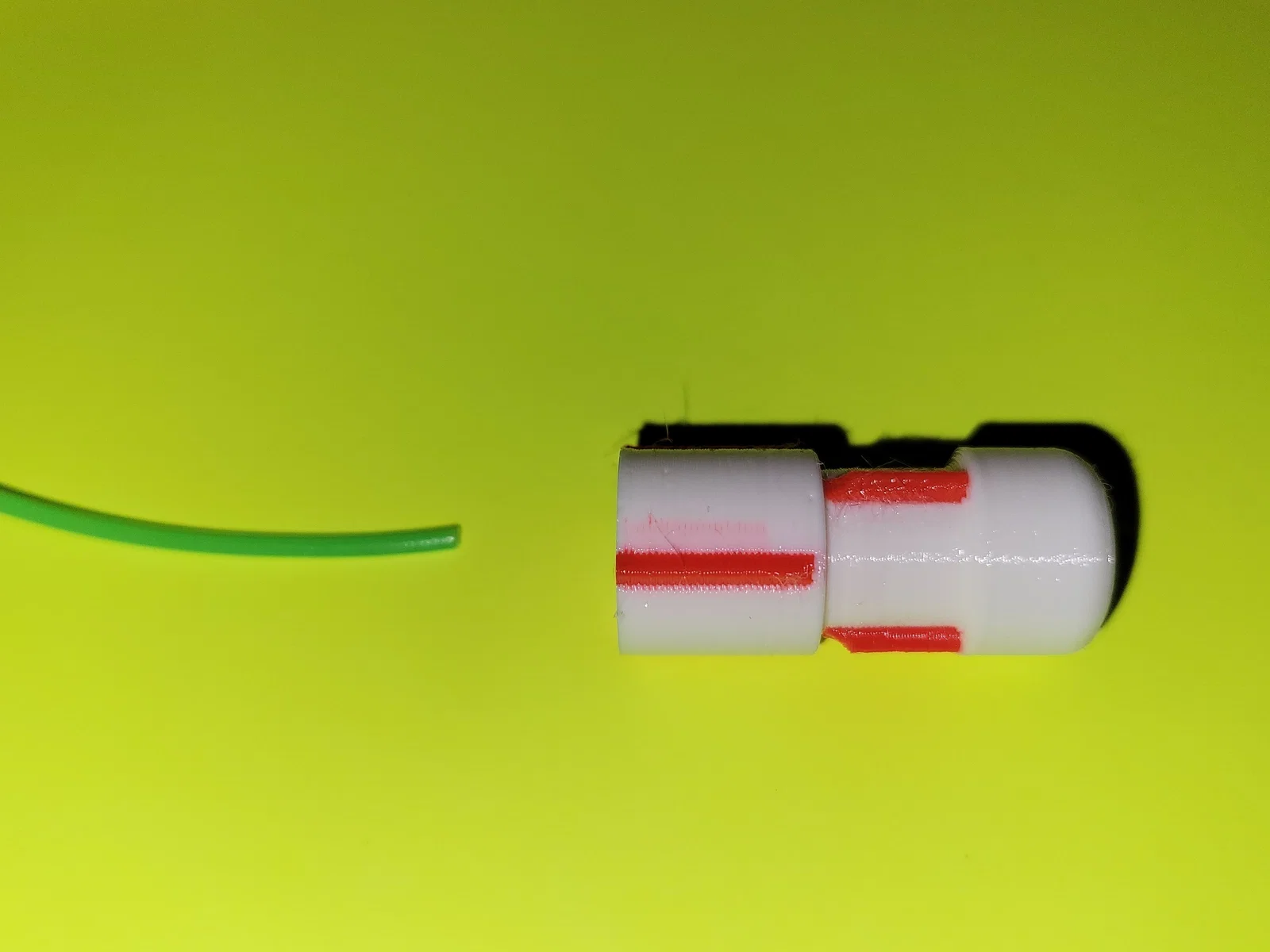

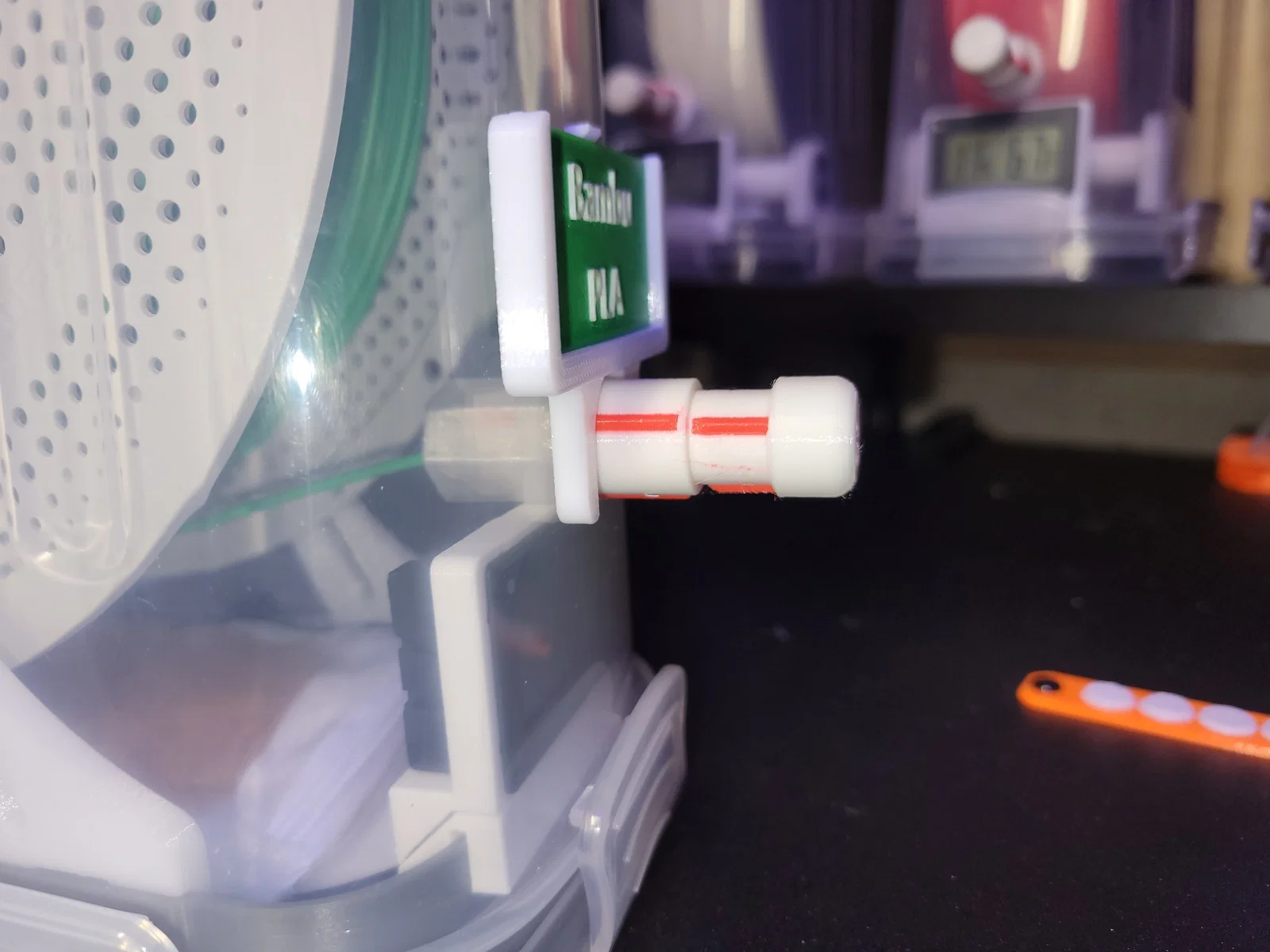

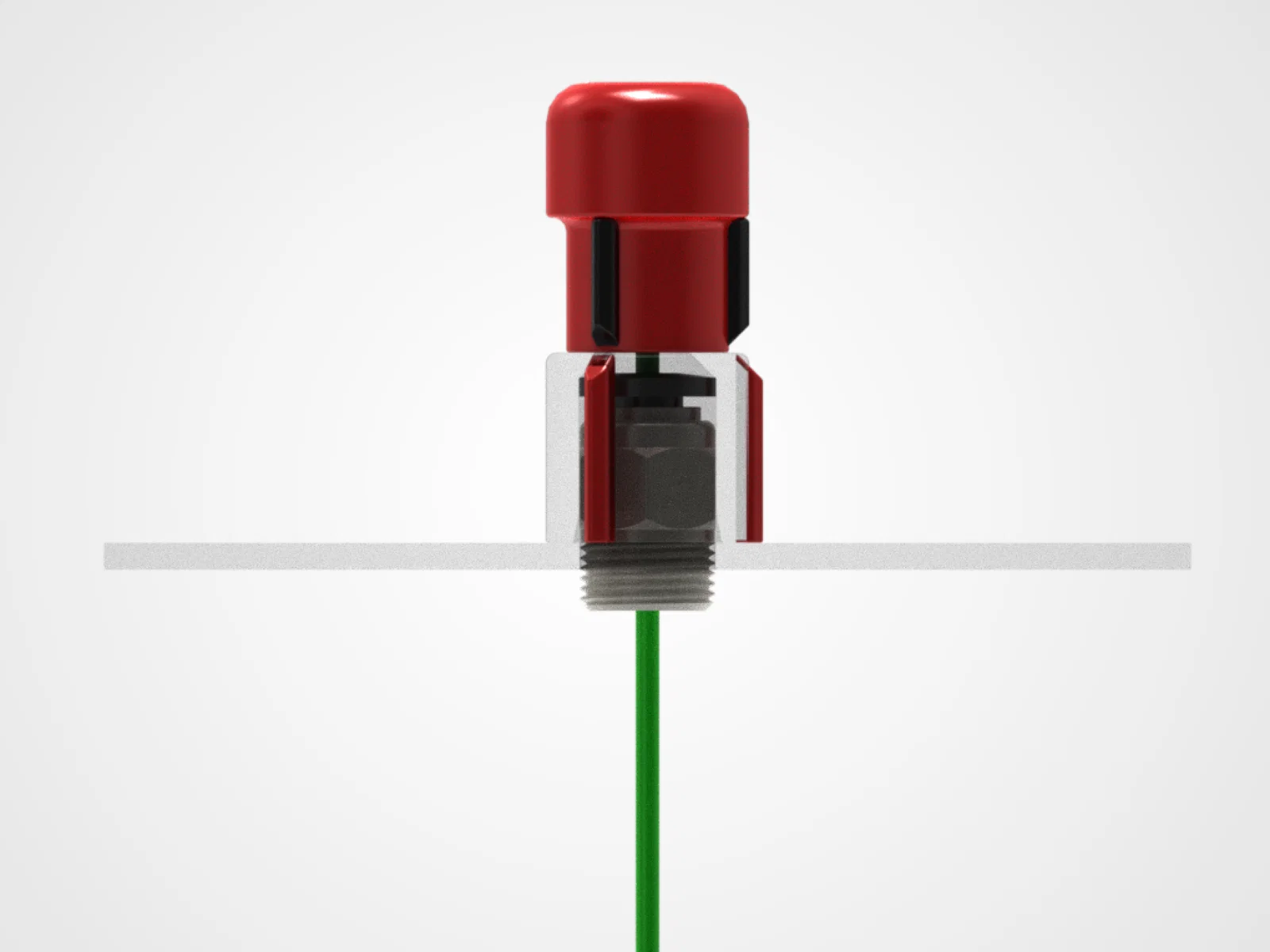

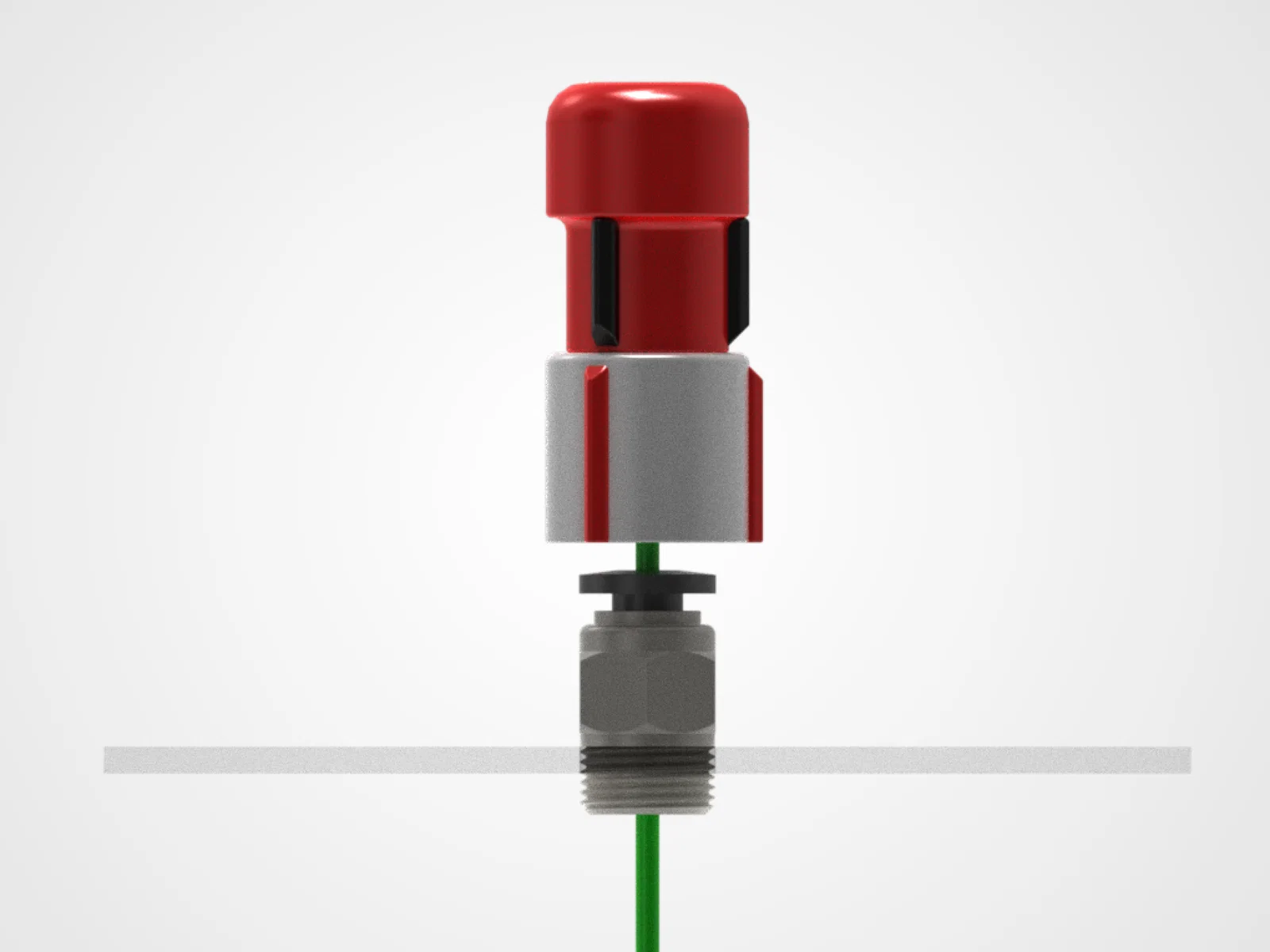

1 - Xoay núm để các gờ nổi trên núm nằm giữa các gờ trên đế (để mở khóa). 2 - Đẩy sợi nhựa vào sâu trong nắp. 3 - Xoay núm để các gờ thẳng hàng (để khóa chặt). 4 - Ấn nắp vào đầu nối PC4-M10 trên hộp.

Cách tháo ra

1 - Rút nắp khỏi đầu nối PC4-M10. 2 - Xoay núm sang vị trí mở khóa. 3 - Rút sợi nhựa ra.

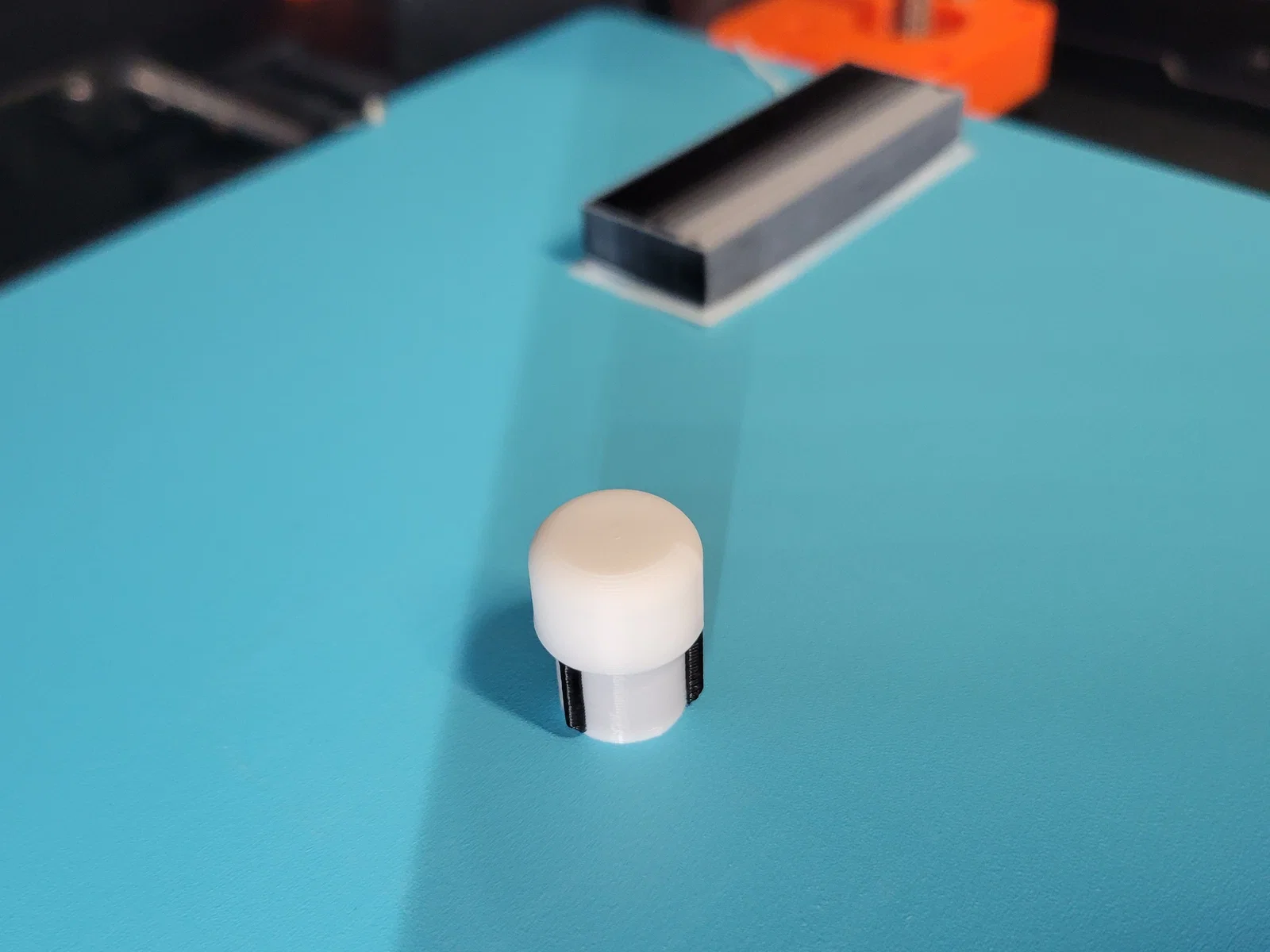

Lưu ý in ấn

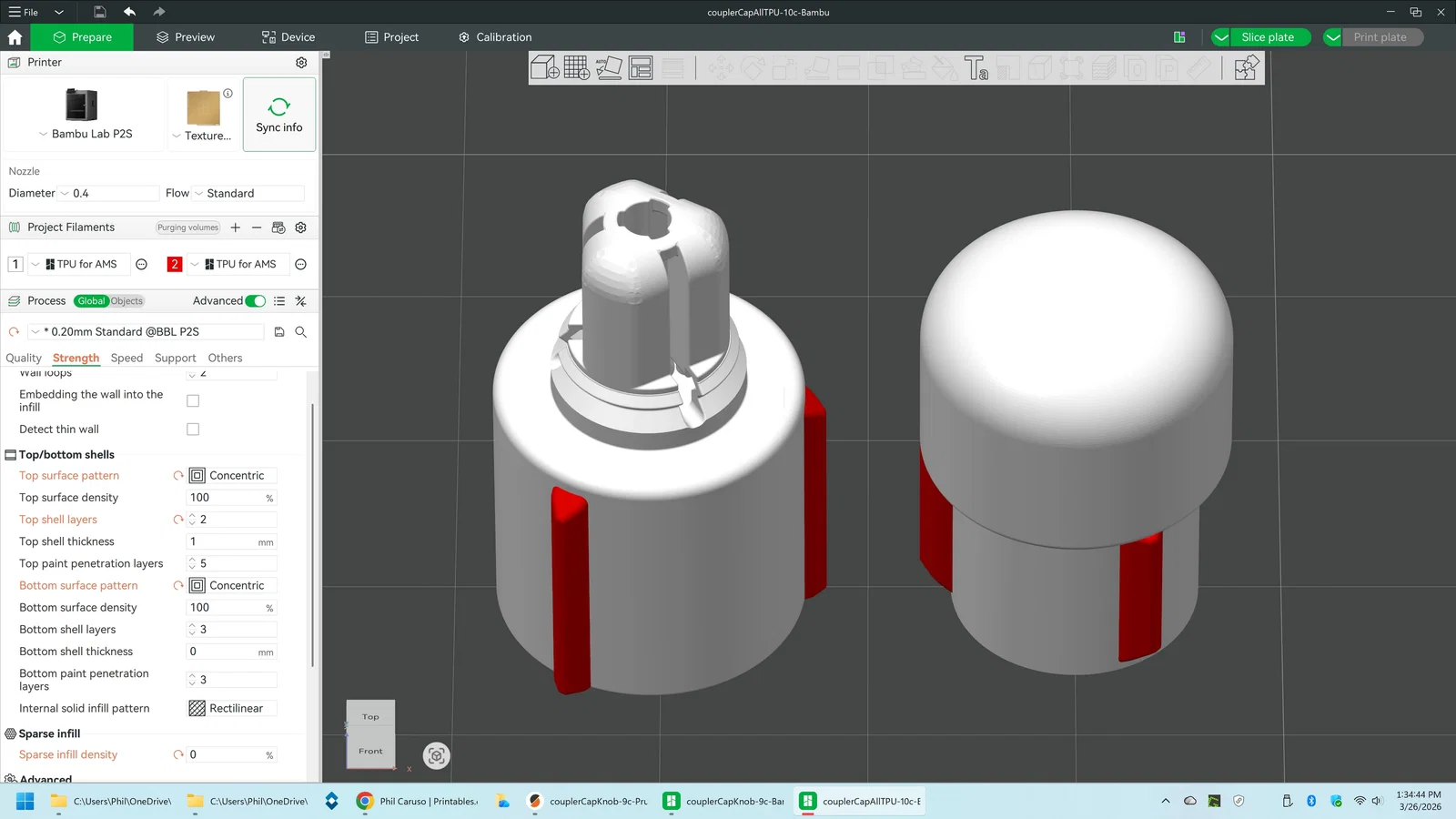

• Sử dụng file 3MF đính kèm để có thiết lập tốt nhất.
• Không dùng support hay brim vì TPU rất dính.

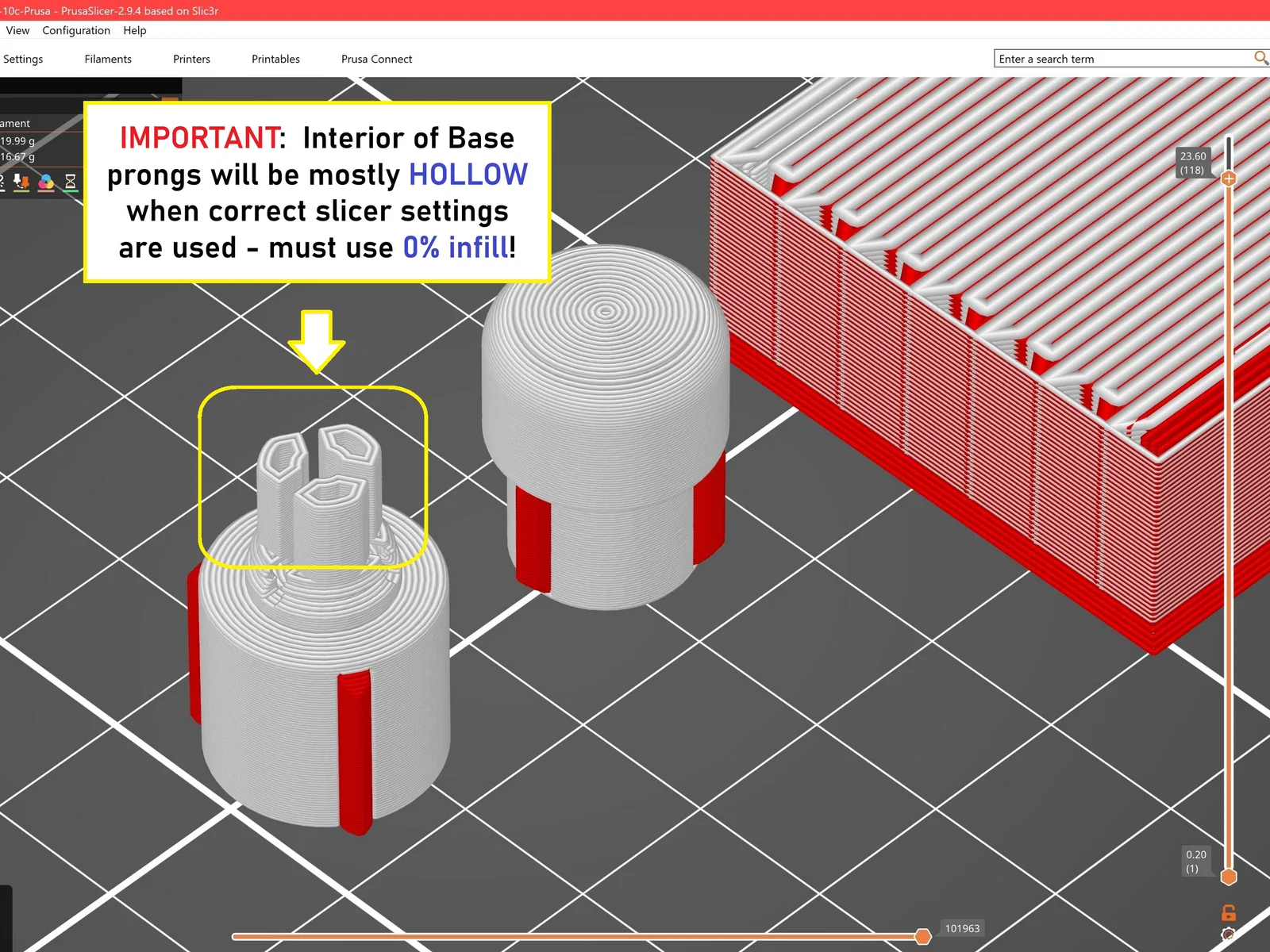

• In rỗng (0% infill) để đảm bảo độ linh hoạt cần thiết cho các chấu kẹp.
