Giá Đỡ Cuộn Dây Parametric (Parametric Wire Spool Holder)

Giá đỡ cuộn dây Parametric đơn giản cho các loại cuộn nhỏ thông dụng (như các loại trên AliExpress / Amazon, ví dụ bộ dây 20AWG của Fermerry).

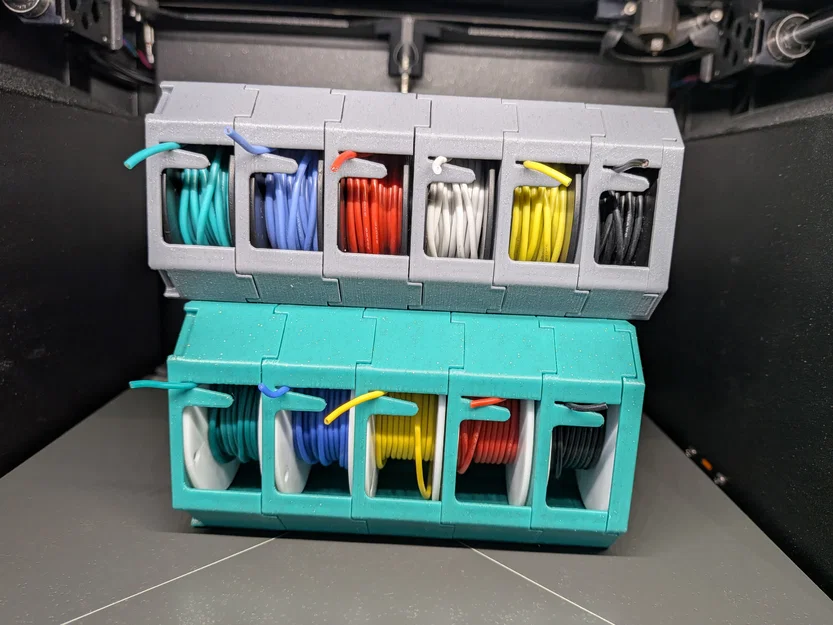

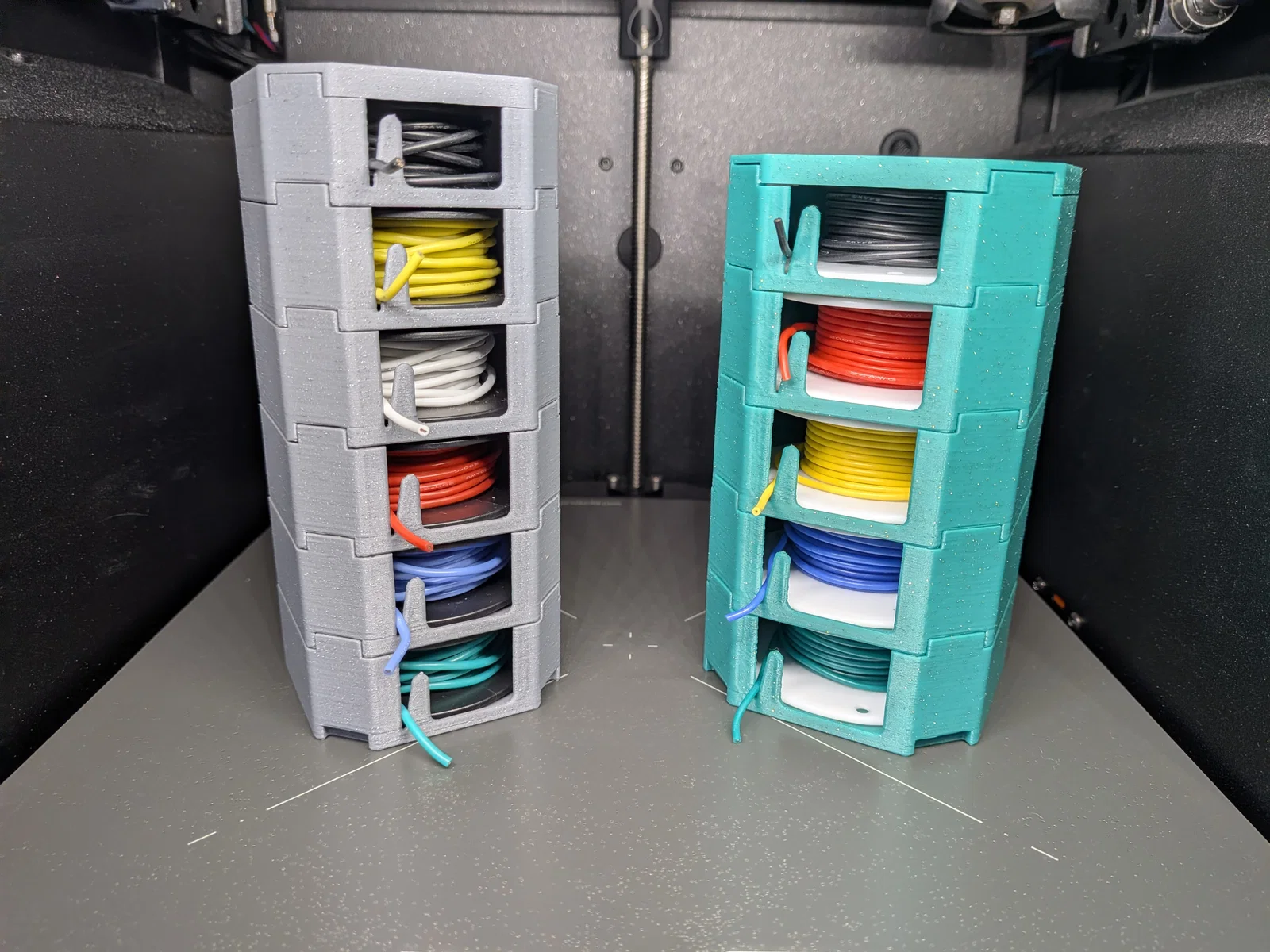

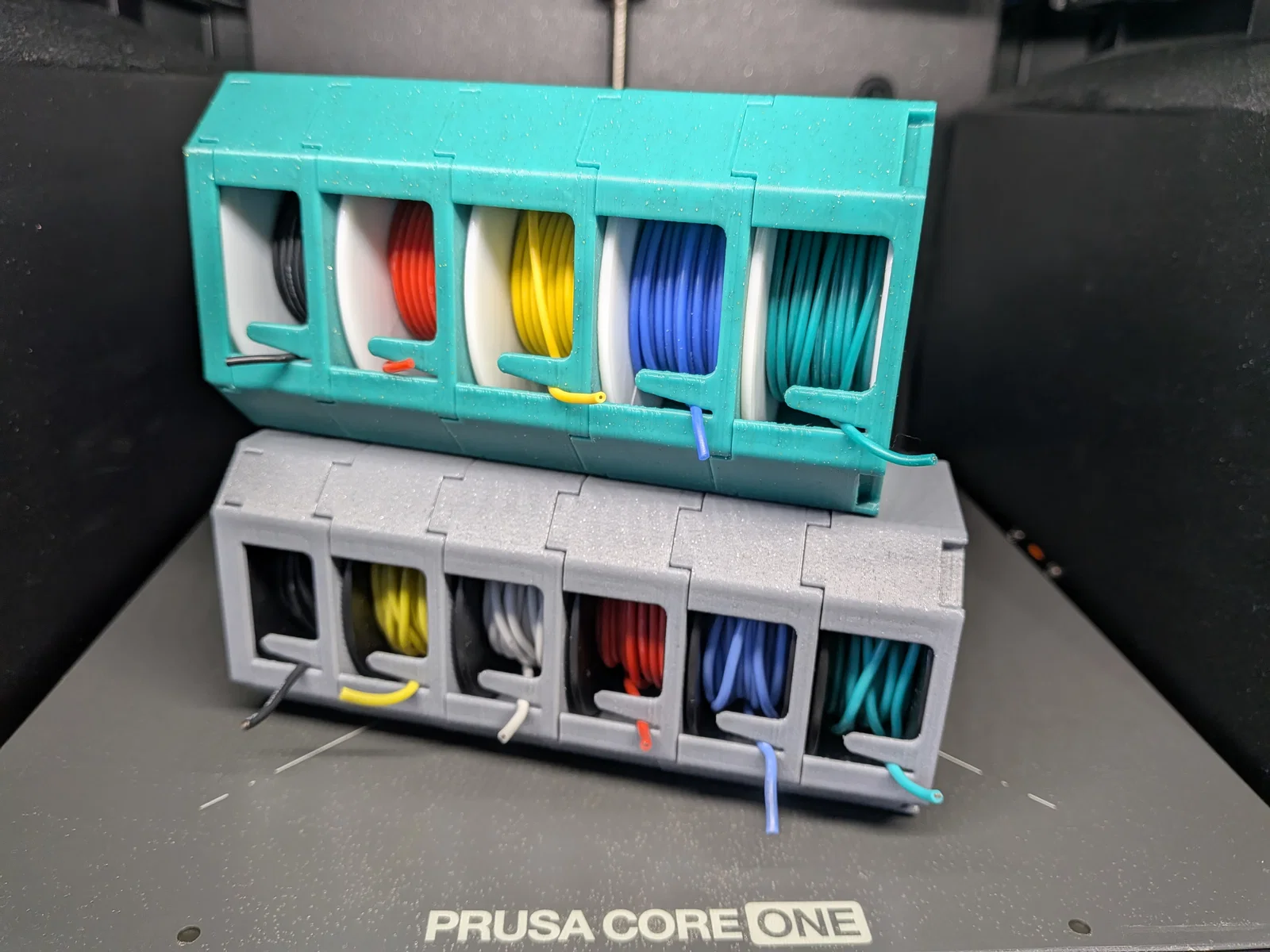

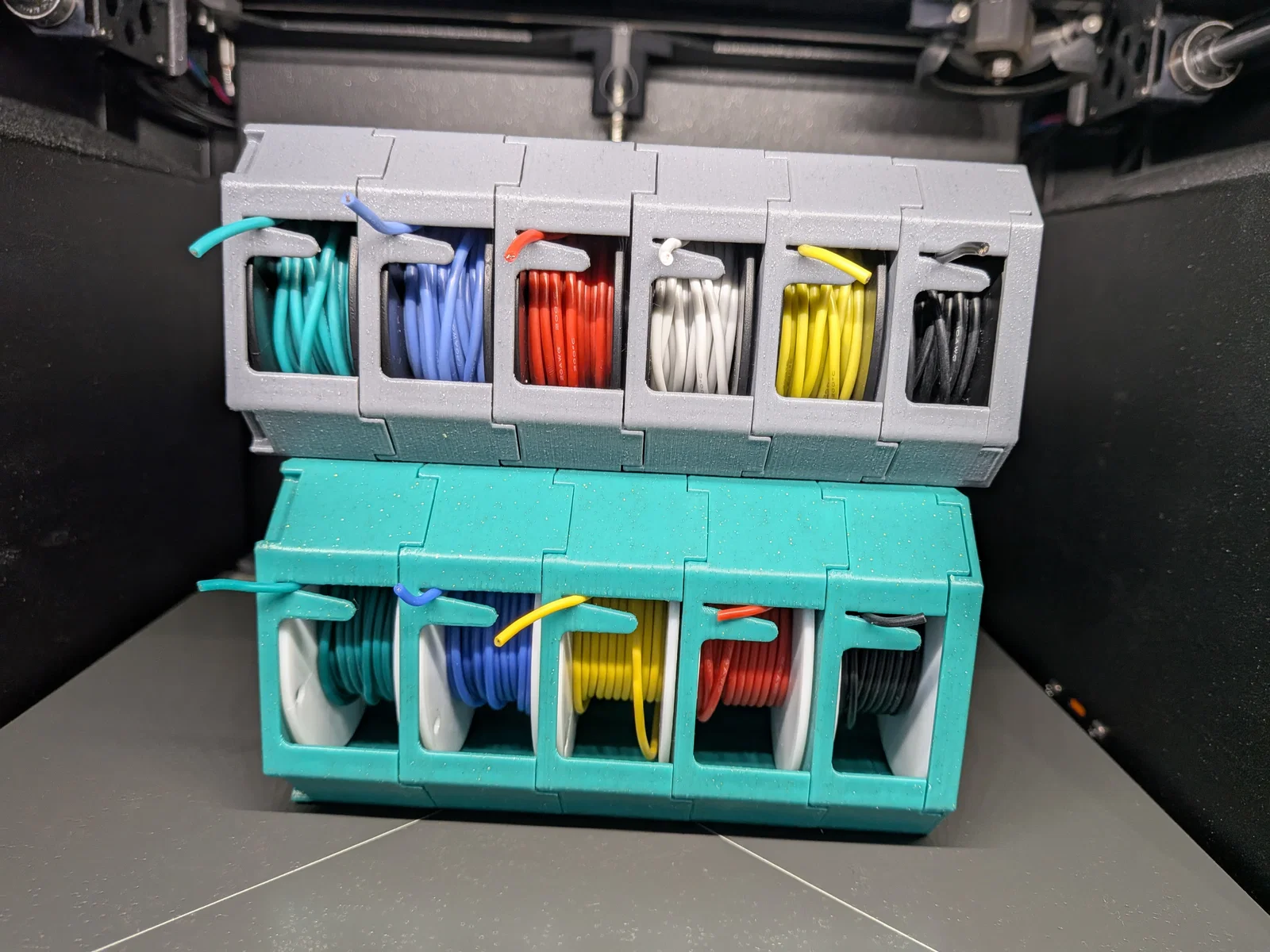

Thay vì để dây nằm lộn xộn trong hộp hoặc trên các thanh kim loại, thiết kế này giúp lưu trữ từng cuộn dây vào một chiếc hộp gọn gàng với lõi bên trong, cho phép cuộn dây xoay tự do khi kéo dây. Khe hở bên hông giúp bạn lấy dây mượt mà và giữ đầu dây không bị bung ra.

Điểm khác biệt so với bản gốc

Đây là phiên bản thiết kế lại hoàn toàn dựa trên ý tưởng của giá đỡ cuộn dây modular từ HakiP:

• Không cần ốc vít
• Lắp ráp snap-fit chắc chắn (đã test trên PLA, PETG, ABS)
• Thiết kế hoàn toàn parametric (Fusion 360)
• Có thể tùy chỉnh để vừa với nhiều kích thước cuộn khác nhau

Bạn chỉ cần nhập thông số cuộn dây của mình vào là sẽ có ngay một chiếc hộp vừa vặn hoàn hảo.

Các đặc điểm chính

• Khóa snap-fit — không cần linh kiện phụ
• Hoàn toàn parametric — thích ứng với nhiều kích thước
• Lõi xoay bên trong
• Khe ra dây có chức năng cố định đầu dây
• Thiết kế dạng mô-đun có thể xếp chồng
• In dễ dàng — không cần support

Thông số in

• Độ dày lớp in (Layer height): 0.2 mm
• Vách (Perimeters): 2 (Đã test)
• Nếu để 4 lớp trên/dưới (Top/Bottom) thì không cần Infill
• Chất liệu: PLA / PETG / ABS

Đã test với:

• Prusament PLA, PETG
• LDO ABS

Các khớp snap-fit hoạt động ổn định nếu bạn in đúng dung sai, có thể cần dùng chút lực khi lắp! :)

Lưu ý quan trọng

Trước khi in:

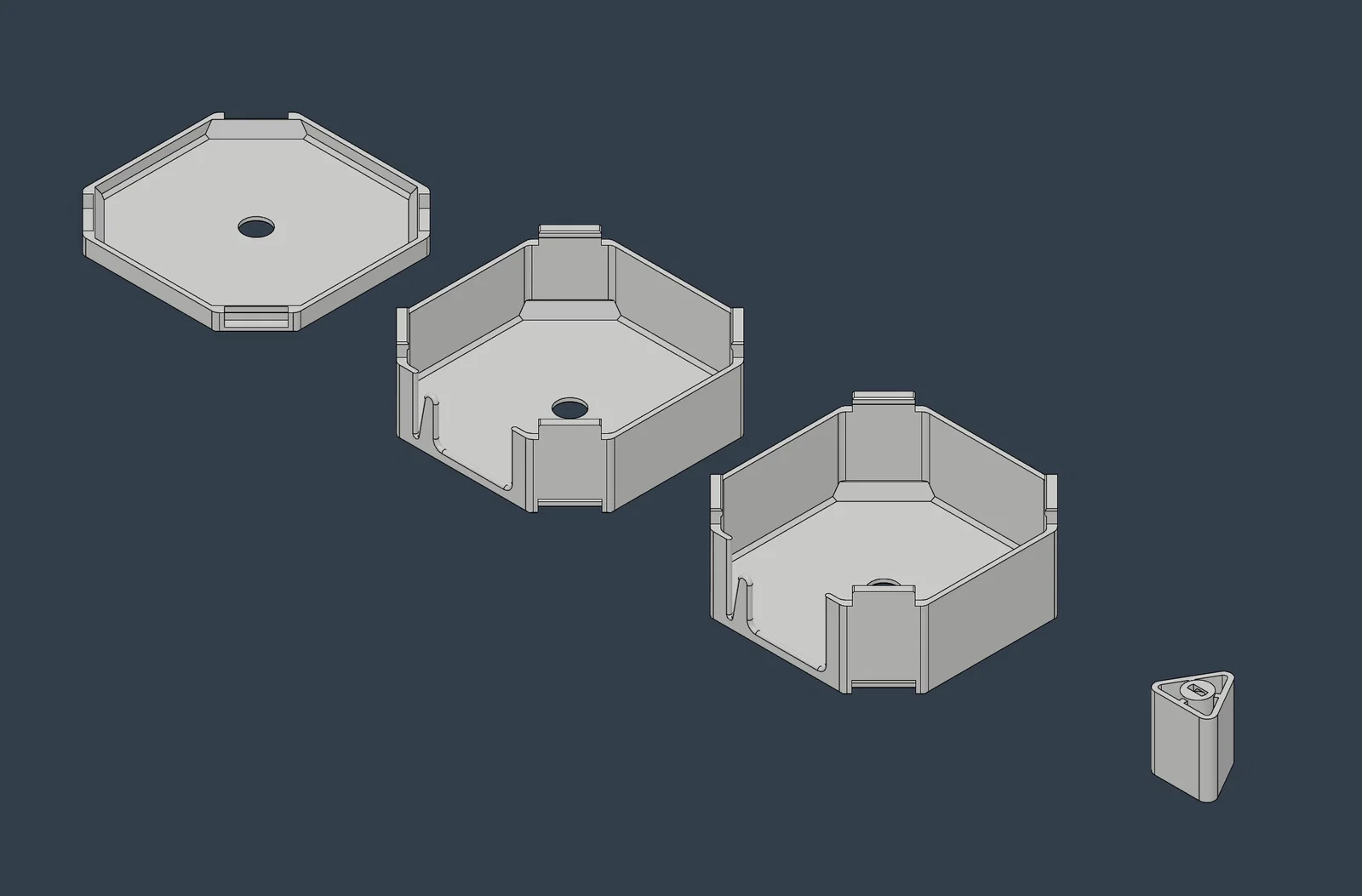

• Phần thân giá đỡ cần được cắt làm hai nửa
• Đặt mặt cắt lên bàn in
• Repair file nếu phần mềm slicer của bạn yêu cầu

(Đã có sẵn ví dụ trong file 3MF)

Thiết lập Parametric

Vì mô hình hoàn toàn parametric, hãy chỉnh các thông số sau để vừa với cuộn dây:

• Spool_Flange_Diameter – đường kính ngoài cuộn dây
• Spool_Barrel_Diameter – đường kính lõi trong
• Spool_Overall_Width – tổng chiều rộng cuộn dây
• Spool_Flange_Thickness – độ dày một bên thành cuộn

Các phần còn lại sẽ tự động cập nhật. Thông số bổ sung:

• Wiggle_Room – thêm khoảng hở để dễ lắp đặt
• Wall_Thickness – điều chỉnh độ dày để tối ưu độ bền hoặc tiết kiệm nhựa

Tùy chỉnh

• File CAD (Fusion 360) được đi kèm
• Bạn có thể dập nổi nhãn (AWG, chiều dài, v.v.) lên mặt trên — xem ví dụ trong file 3MF.

Cần kích thước riêng?

Nếu bạn không sử dụng CAD hoặc không muốn chỉnh thông số, cứ thoải mái để lại bình luận với các kích thước sau:

• Spool_Flange_Diameter
• Spool_Barrel_Diameter
• Spool_Overall_Width
• Spool_Flange_Thickness

Tôi sẽ cố gắng tạo mô hình cho bạn và tải lên folder.

Ghi chú

• Thiết kế cho cuộn dây hobby nhỏ (ví dụ bộ 14-30AWG)
• Dung sai đã được tối ưu để lắp snap-fit dễ dàng. Nếu các khớp quá chặt hoặc quá lỏng, hãy chỉnh lại thông số Wiggle_Room.

Cảm ơn các bạn rất nhiều đã xem qua mô hình này, đừng quên ghé xem mô hình gốc nhé. Chúc mọi người một ngày tốt lành và hãy để lại bình luận nếu có điểm nào cần cải thiện hay bổ sung để hoàn thiện hơn. Tôi chỉ mới học thiết kế parametric cho mô hình này, hy vọng là nó đã ổn thỏa! ;)
